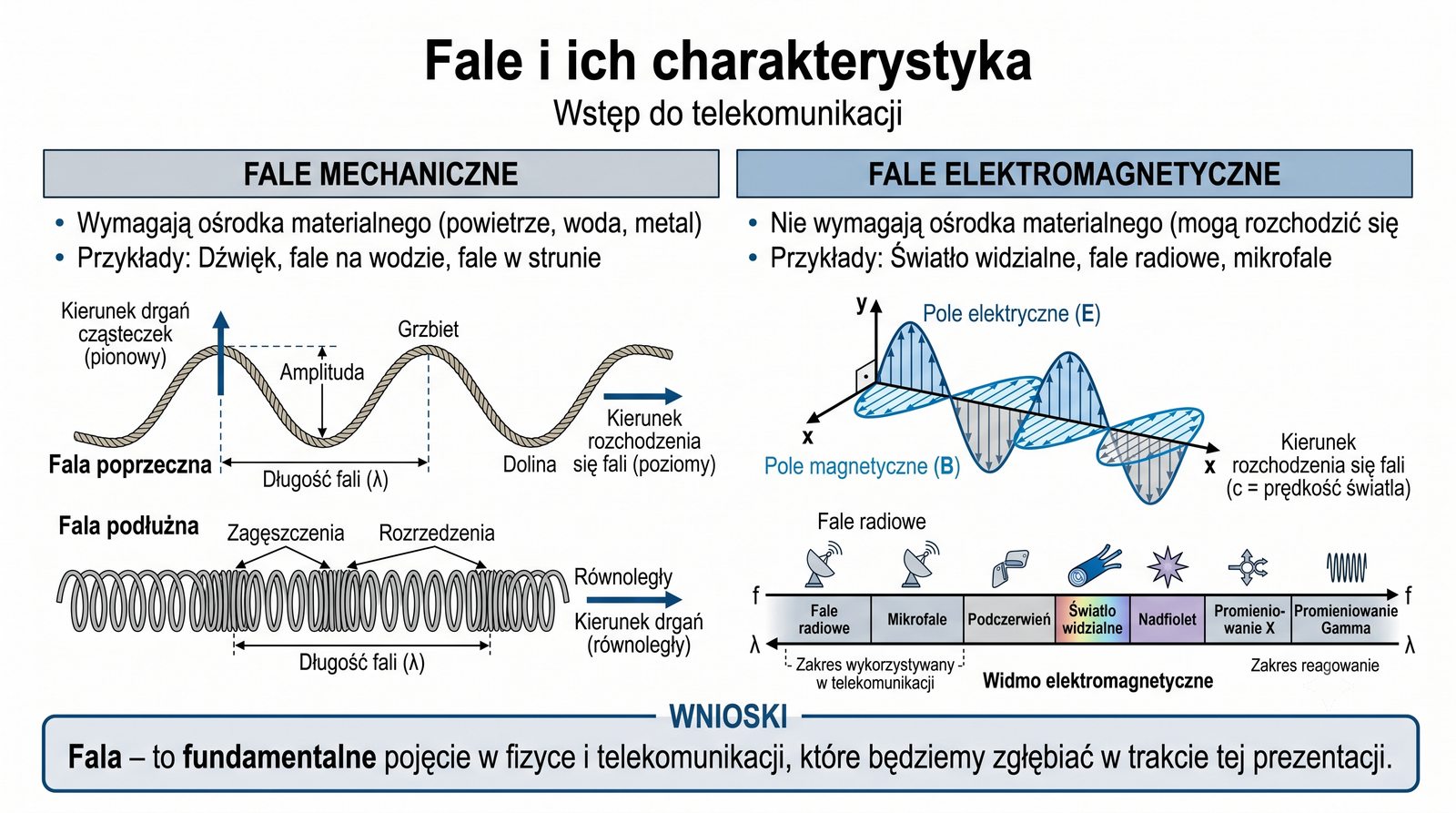

Fala jest fundamentalnym pojęciem w fizyce i telekomunikacji, stanowiącym podstawę zrozumienia zasad transmisji sygnałów we wszystkich współczesnych systemach łączności. W niniejszej prezentacji zostaną omówione kluczowe zagadnienia: definicja fali, jej podstawowe parametry, rodzaje fal oraz ich znaczenie w praktycznych zastosowaniach telekomunikacyjnych. Szczególny nacisk położono na fale elektromagnetyczne, które są nośnikiem informacji w łączności bezprzewodowej i światłowodowej. Prezentacja ma charakter wprowadzający i jest przeznaczona dla studentów pierwszego roku kierunku IT.

Zrozumienie przedstawionego materiału jest niezbędne przed przystąpieniem do kolejnych modułów kursu, które będą dotyczyć przetwarzania sygnałów, modulacji, kodowania i multipleksacji. W praktyce inżynierskiej znajomość charakterystyk falowych pozwala na świadome projektowanie systemów transmisyjnych o wymaganych parametrach, takich jak zasięg, przepływność i niezawodność. Zachęca się studentów do aktywnego zapoznania się z przykładami praktycznymi podanymi w dalszej części wykładu.

Prezentacja obejmuje trzy główne bloki tematyczne: definicję i rodzaje fal, szczegółowy opis parametrów falowych oraz praktyczne przykłady zastosowania fal w systemach telekomunikacyjnych. Materiał został zaprojektowany tak, aby student stopniowo budował wiedzę od podstaw teoretycznych do konkretnych zastosowań inżynierskich. Kluczowym celem dydaktycznym jest wykształcenie umiejętności swobodnego posługiwania się pojęciami długości fali, częstotliwości, amplitudy i fazy w kontekście projektowania systemów łączności. Układ treści umożliwia systematyczne przyswajanie wiedzy.

Zaleca się, aby po zapoznaniu się z materiałem student potrafił samodzielnie obliczyć długość fali na podstawie znanej częstotliwości oraz określić podstawowe parametry sygnału sinusoidalnego. Świadome opanowanie tych zagadnień jest kluczowe dla zrozumienia mechanizmów modulacji, przetwarzania sygnałów oraz analizy widmowej, które będą szczegółowo omawiane w dalszych modułach kursu. Materiał został opracowany z myślą o przyszłych inżynierach IT projektujących sieci telekomunikacyjne.

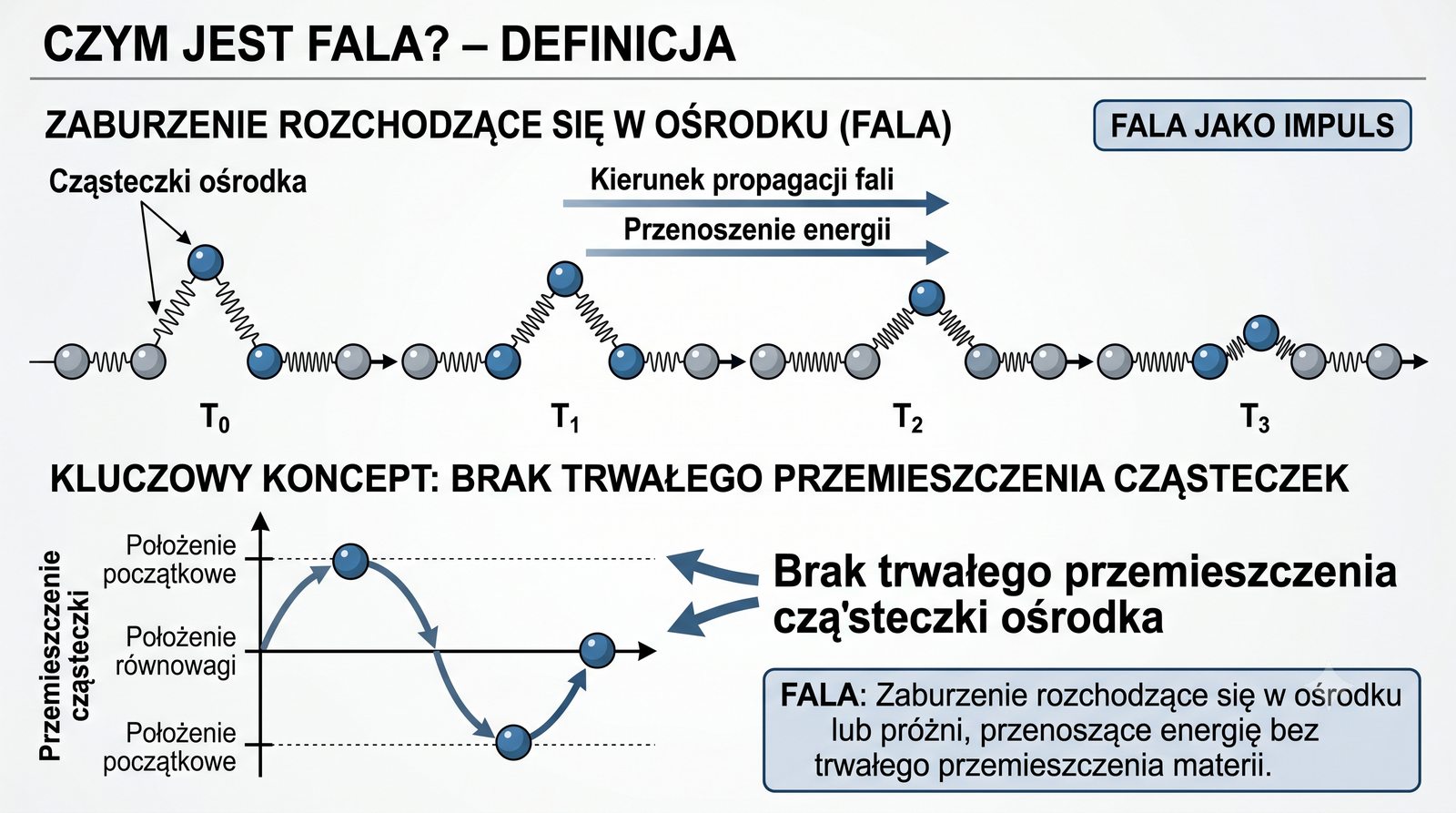

Definicja fali jako zaburzenia rozchodzącego się w przestrzeni jest kluczowa dla zrozumienia zasad działania systemów telekomunikacyjnych. W fizyce fala jest opisywana za pomocą równania falowego, które łączy zmiany w czasie i przestrzeni, a najprostszym i najważniejszym rodzajem fali jest fala sinusoidalna, stanowiąca podstawowy budulec bardziej złożonych sygnałów. W telekomunikacji fale są nośnikiem informacji, a zrozumienie własności propagacyjnych fal w różnych ośrodkach pozwala inżynierom przewidywać zachowanie sygnałów w rzeczywistych warunkach transmisyjnych. Kluczowym aspektem jest fakt, że fala transportuje energię, ale nie transportuje materii.

Przykład z kamieniem wrzuconym do wody doskonale ilustruje tę zasadę zaburzenie rozchodzi się koncentrycznie, ale cząsteczki wody nie przemieszczają się znacząco poza oscylacje wokół położenia równowagi. Analogicznie w telekomunikacji, fale radiowe przenoszą energię elektromagnetyczną z nadajnika do odbiornika, a między nimi nie przepływa żadna materia. Zrozumienie tej własności jest fundamentalne dla pojęcia transmisji sygnału w systemach łączności i stanowi podstawę do dalszej analizy zjawisk takich jak tłumienie, wzmacnianie czy interferencja fal.

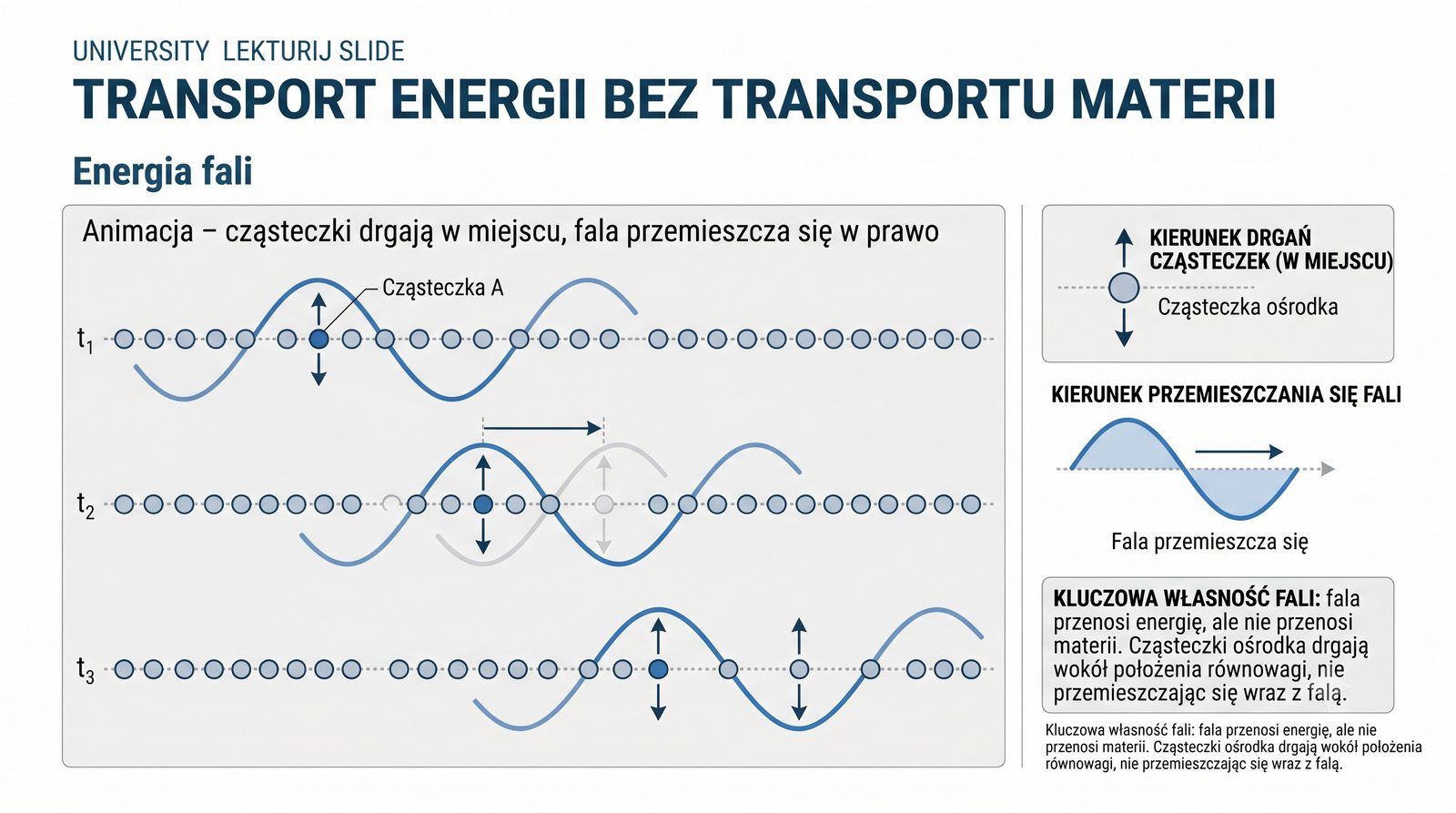

Transport energii bez transportu materii jest jedną z najważniejszych właściwości fal, która znajduje bezpośrednie zastosowanie w telekomunikacji. W systemach łączności energia fali nośnej jest wykorzystywana do przenoszenia informacji na duże odległości, a ilość energii przenoszonej przez falę jest proporcjonalna do kwadratu jej amplitudy. Oznacza to, że podwojenie amplitudy fali skutkuje czterokrotnym wzrostem mocy sygnału, co ma kluczowe znaczenie przy projektowaniu budżetu mocy łącza transmisyjnego. Energia fali może być również tracona na skutek tłumienia w ośrodku propagacji, rozpraszania czy absorpcyjnych właściwości materiałów.

W przypadku fal mechanicznych energia jest przenoszona poprzez drgania cząsteczek ośrodka, a dla fal elektromagnetycznych energia jest przenoszona przez sprzężone pola elektryczne i magnetyczne oscylujące prostopadle do kierunku propagacji. Moc nadajnika określa, ile energii jest wypromieniowywane do przestrzeni, natomiast czułość odbiornika definiuje minimalną energię potrzebną do poprawnej detekcji i demodulacji sygnału. W systemach cyfrowych stosunek energii na bit do gęstości szumu E_b/N_0 jest kluczowym parametrem określającym jakość transmisji w łączach bezprzewodowych i światłowodowych.

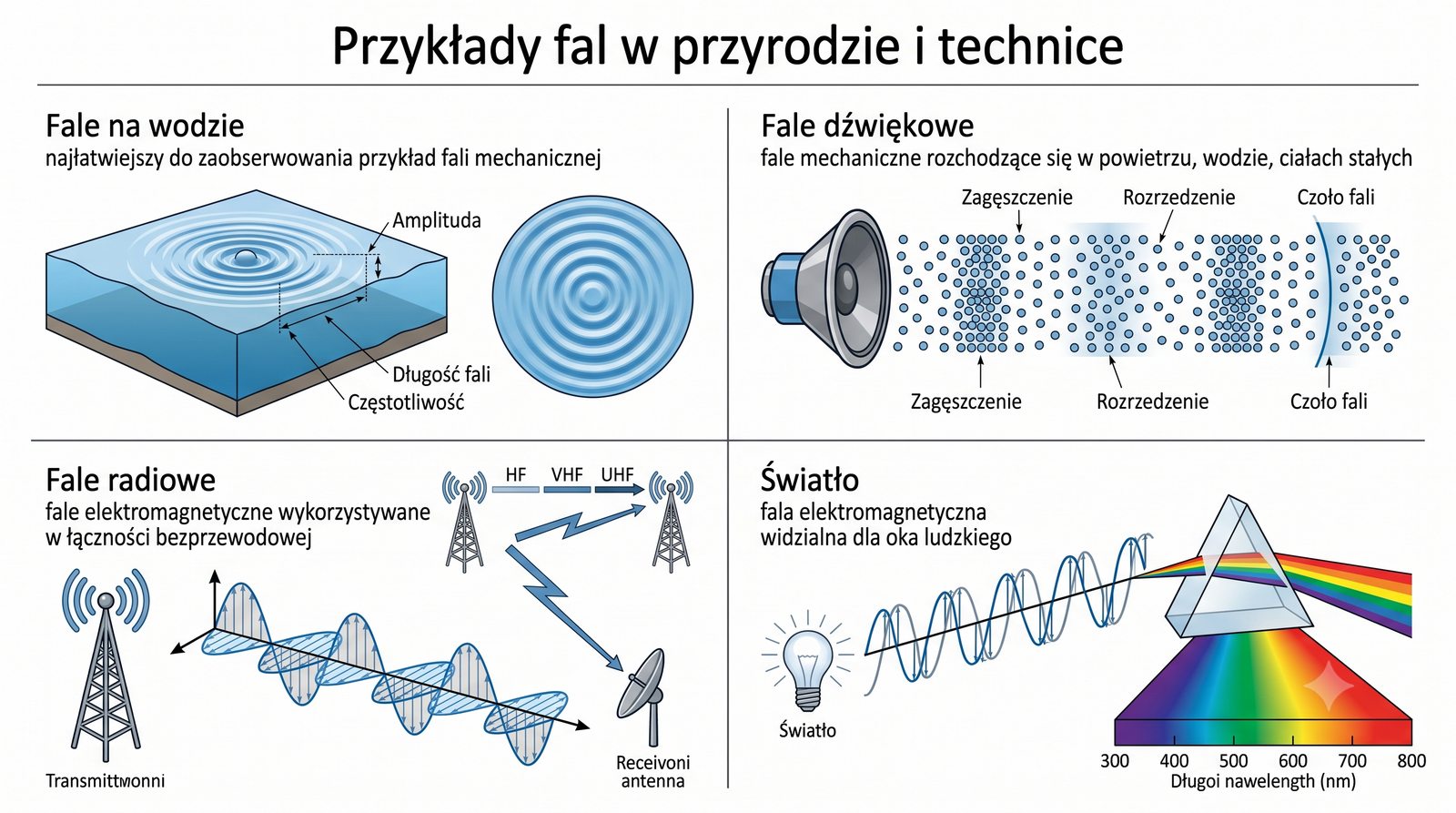

Przykłady fal w przyrodzie i technice są wszechobecne i obejmują szeroki zakres zjawisk fizycznych. Fale na wodzie stanowią najłatwiejszy do zaobserwowania przykład fali mechanicznej, w której cząsteczki wody poruszają się po orbitach kolistych. Dźwięk rozchodzący się w powietrzu to fala podłużna, w której zagęszczenia i rozrzedzenia cząsteczek ośrodka propagują energię akustyczną. Fale radiowe i światło widzialne to fale elektromagnetyczne, które nie wymagają ośrodka materialnego i mogą rozchodzić się w próżni z prędkością światła.

Każdy z wymienionych przykładów można precyzyjnie opisać za pomocą równania falowego, co umożliwia modelowanie i przewidywanie zachowania sygnałów w różnych warunkach propagacyjnych. W telekomunikacji najważniejsze są fale elektromagnetyczne, które oferują ogromne pasmo transmisyjne i znajdują zastosowanie w łączności bezprzewodowej od radia AM poprzez Wi-Fi aż po sieci 5G. Fale mechaniczne odgrywają rolę pomocniczą, głównie w konwersji sygnałów akustycznych na elektryczne w mikrofonach i głośnikach oraz w specjalistycznych zastosowaniach takich jak komunikacja podwodna z użyciem ultradźwięków.

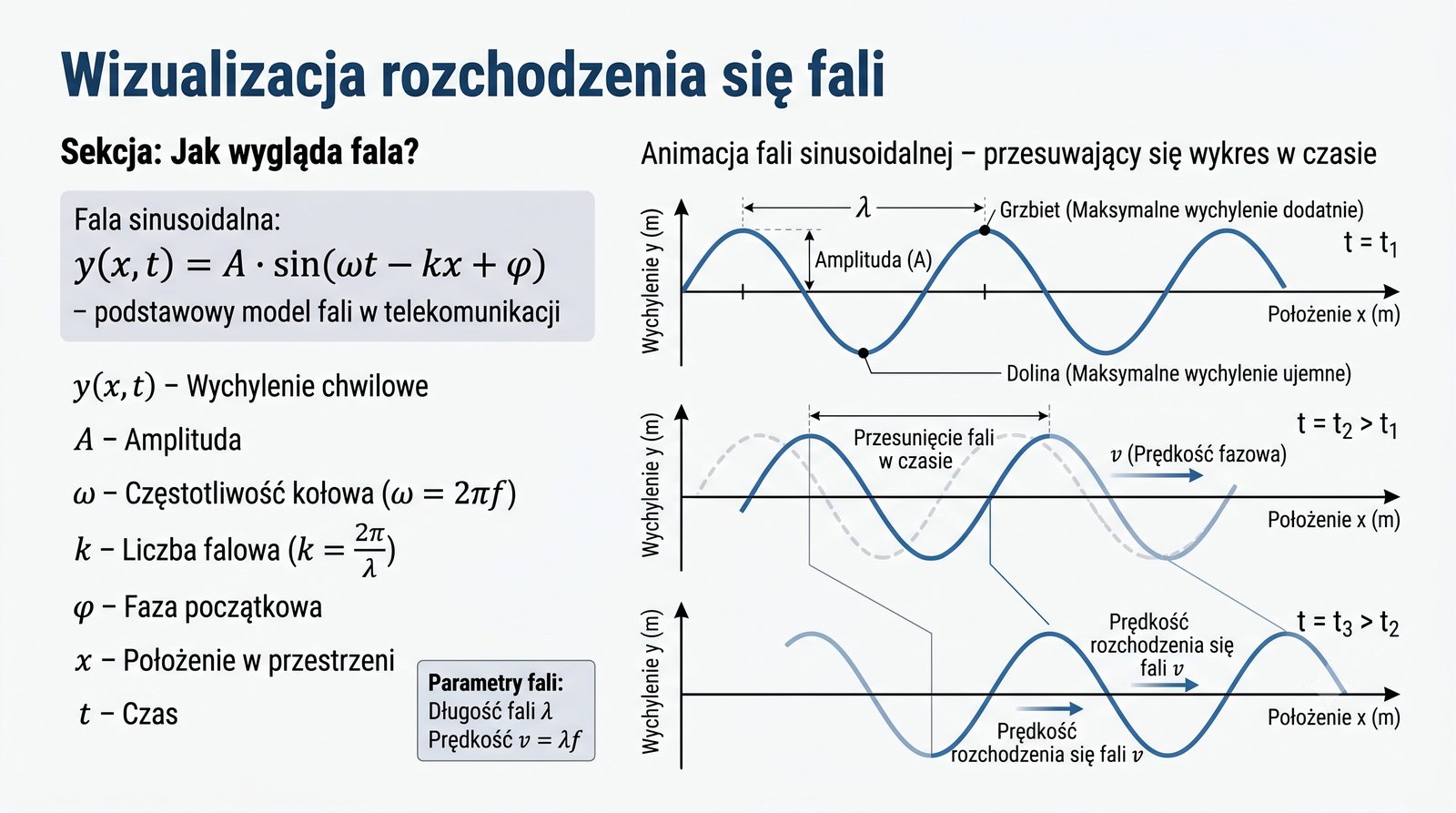

Wizualizacja fali na wykresie pozwala na intuicyjne zrozumienie jej własności i parametrów, a najczęściej stosowanym wykresem jest sinusoida przedstawiająca wychylenie w funkcji czasu lub położenia. Na wykresie fali sinusoidalnej można bezpośrednio odczytać wszystkie podstawowe parametry amplitudę, okres oraz fazę początkową, co czyni go nieocenionym narzędziem w analizie sygnałów. Dla fali biegnącej wykres przesuwa się w czasie, co wizualnie obrazuje propagację zaburzenia w przestrzeni i pozwala zrozumieć zależność między prędkością fazową, długością fali i okresem drgań.

W telekomunikacji wykresy fal są używane zarówno w dziedzinie czasu, jak i częstotliwości, co umożliwia kompleksową analizę sygnałów. Analiza w dziedzinie czasu pokazuje zmiany amplitudy sygnału w funkcji czasu, natomiast transformacja Fouriera przenosi sygnał do dziedziny częstotliwości, ukazując jego składowe widmowe. Nowoczesne analizatory widma i oscyloskopy cyfrowe umożliwiają jednoczesną obserwację sygnału w obu dziedzinach, co jest standardem w projektowaniu i diagnostyce systemów telekomunikacyjnych. Oscyloskop pozostaje podstawowym przyrządem pomiarowym do wizualizacji przebiegów falowych w laboratoriach inżynierskich.

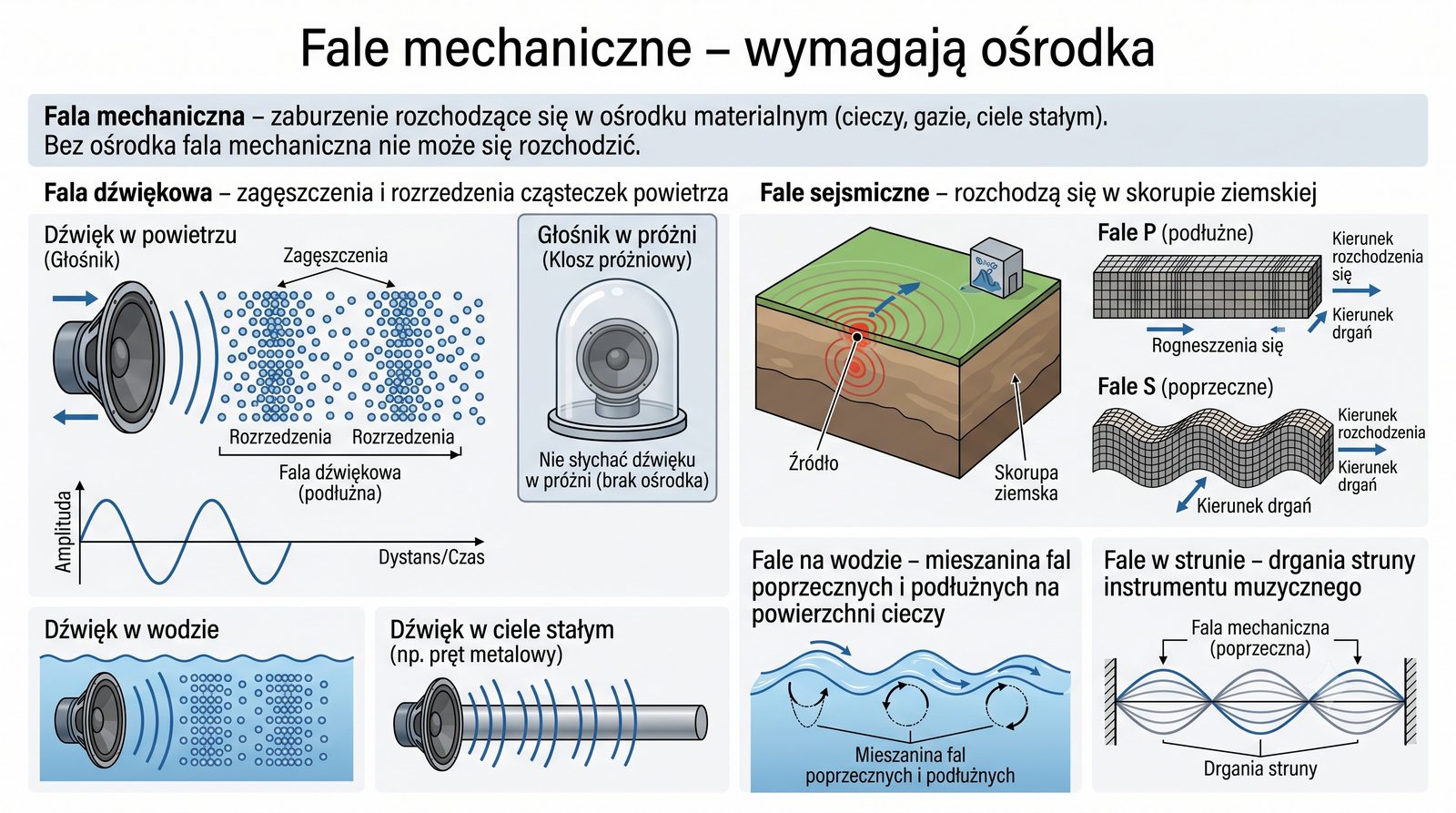

Fale mechaniczne wymagają ośrodka materialnego do rozchodzenia się, a ich prędkość zależy od właściwości fizycznych ośrodka takich jak gęstość, sprężystość i temperatura. W powietrzu w temperaturze 20°C dźwięk rozchodzi się z prędkością około 343 m/s, w wodzie około 1500 m/s, a w stali nawet do 6000 m/s. Im bardziej sprężysty i jednocześnie lżejszy jest ośrodek, tym szybciej rozchodzi się w nim fala mechaniczna. W przypadku fal dźwiękowych w gazach prędkość rośnie wraz ze wzrostem temperatury, ponieważ cząsteczki poruszają się szybciej i efektywniej przekazują energię drgań.

W telekomunikacji fale mechaniczne mają ograniczone zastosowanie w porównaniu z falami elektromagnetycznymi, ale są kluczowe w niektórych specjalistycznych obszarach. Komunikacja podwodna z użyciem ultradźwięków jest podstawową metodą transmisji danych w środowisku morskim, gdzie fale radiowe tłumione są bardzo silnie. Ultradźwięki znajdują również zastosowanie w czujnikach odległości i parkowania w pojazdach, a także w medycynie do obrazowania USG. Pełne zrozumienie zjawisk falowych wymaga znajomości zarówno fal mechanicznych, jak i elektromagnetycznych.

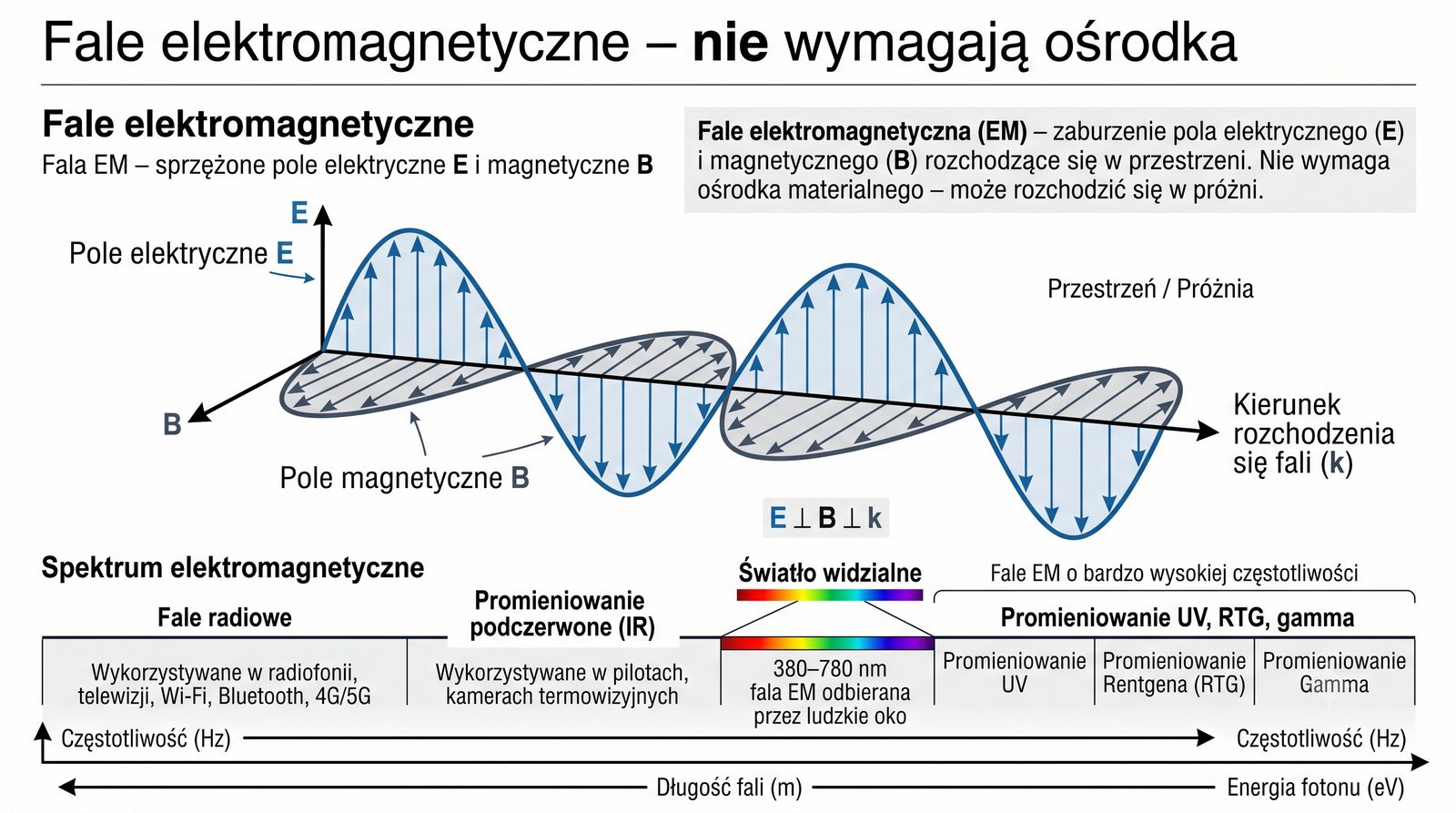

Fale elektromagnetyczne są fundamentem współczesnej telekomunikacji, a ich istnienie zostało przewidziane teoretycznie przez Jamesa Clerka Maxwella w 1865 roku i potwierdzone eksperymentalnie przez Heinricha Hertza w 1887 roku. Fala elektromagnetyczna składa się ze sprzężonych pól elektrycznego E i magnetycznego B, które drgają prostopadle do siebie i do kierunku propagacji, co klasyfikuje je jako fale poprzeczne. W próżni wszystkie fale EM rozchodzą się z tą samą prędkością około 300 000 km/s, niezależnie od częstotliwości, co odróżnia je fundamentalnie od fal mechanicznych.

Widmo fal elektromagnetycznych obejmuje ogromny zakres częstotliwości od 3 kHz dla fal długich aż po 30 EHz dla promieniowania gamma. W telekomunikacji wykorzystuje się przede wszystkim fale radiowe i mikrofale do łączności bezprzewodowej od radia AM przez Wi-Fi po sieci komórkowe 5G oraz światło podczerwone do transmisji światłowodowej w oknach transmisyjnych 1310 nm i 1550 nm. Każdy zakres częstotliwości charakteryzuje się innymi właściwościami propagacyjnymi, co determinuje jego przydatność do konkretnych zastosowań im niższa częstotliwość, tym większy zasięg, ale mniejsza dostępna przepływność.

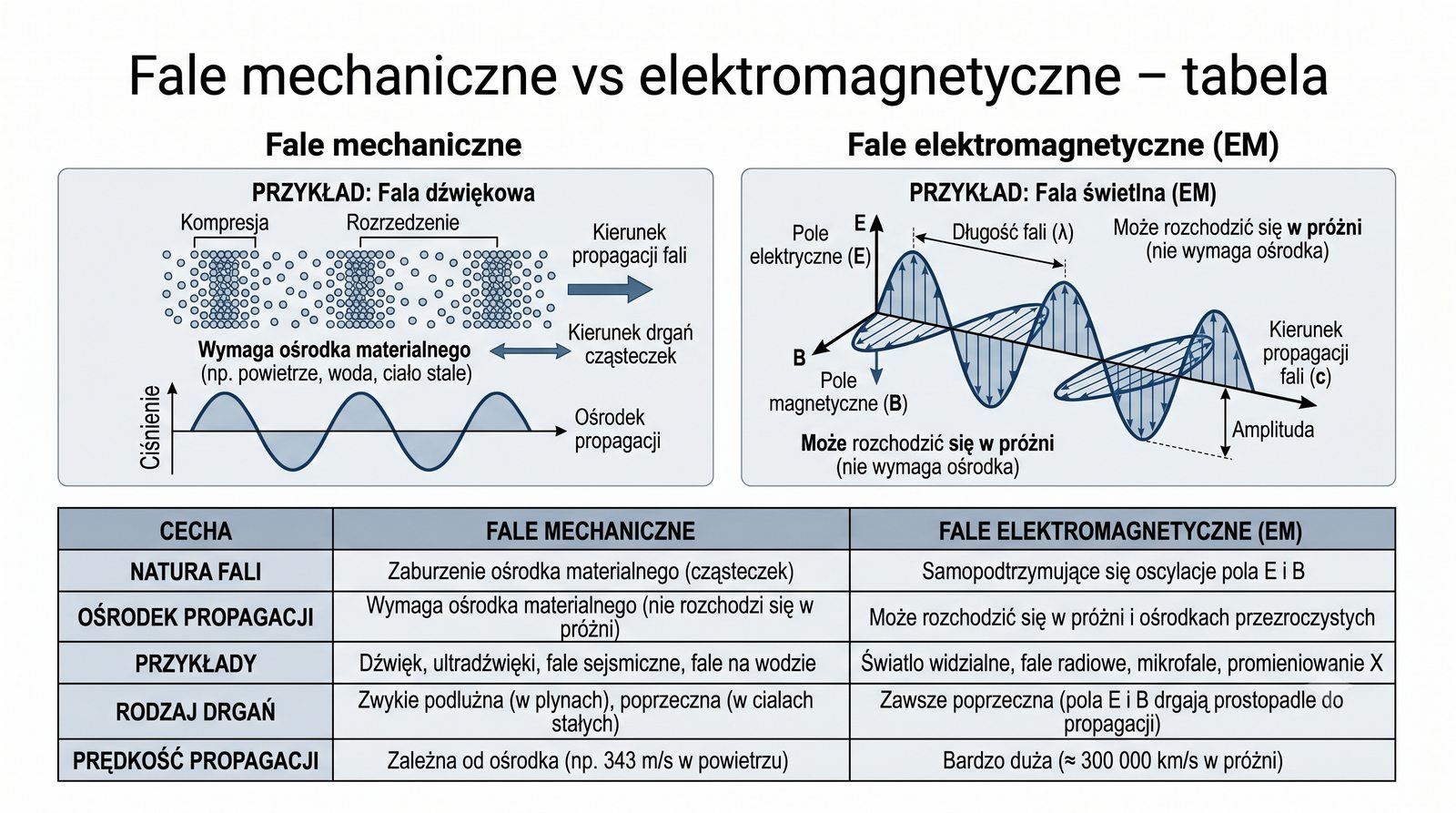

Porównanie fal mechanicznych i elektromagnetycznych ujawnia fundamentalne różnice, które mają bezpośrednie konsekwencje dla projektowania systemów telekomunikacyjnych. Fale mechaniczne wymagają ośrodka materialnego do propagacji, przez co nie mogą rozchodzić się w próżni, natomiast fale elektromagnetyczne nie potrzebują ośrodka i mogą pokonywać ogromne odległości w przestrzeni kosmicznej. Fale mechaniczne mogą być zarówno poprzeczne, jak i podłużne, podczas gdy fale elektromagnetyczne są wyłącznie poprzeczne, co wynika z natury sprzężonych pól E i B. Prędkość fal mechanicznych w ośrodku zależy od jego gęstości i sprężystości i jest znacznie mniejsza od prędkości światła.

W kontekście zastosowań telekomunikacyjnych fale elektromagnetyczne stanowią podstawę wszystkich nowoczesnych systemów łączności bezprzewodowej i światłowodowej, oferując ogromne prędkości transmisji i możliwość pokonywania dużych odległości. Fale mechaniczne znajdują ograniczone, ale istotne zastosowania w komunikacji podwodnej z użyciem ultradźwięków oraz w konwersji sygnałów akustycznych na elektryczne. Źródłem fal mechanicznych są drgania mechaniczne ciał, natomiast fale EM są wytwarzane przez przyspieszane ładunki elektryczne w antenach nadawczych lub przejścia elektronów między poziomami energetycznymi w źródłach optycznych.

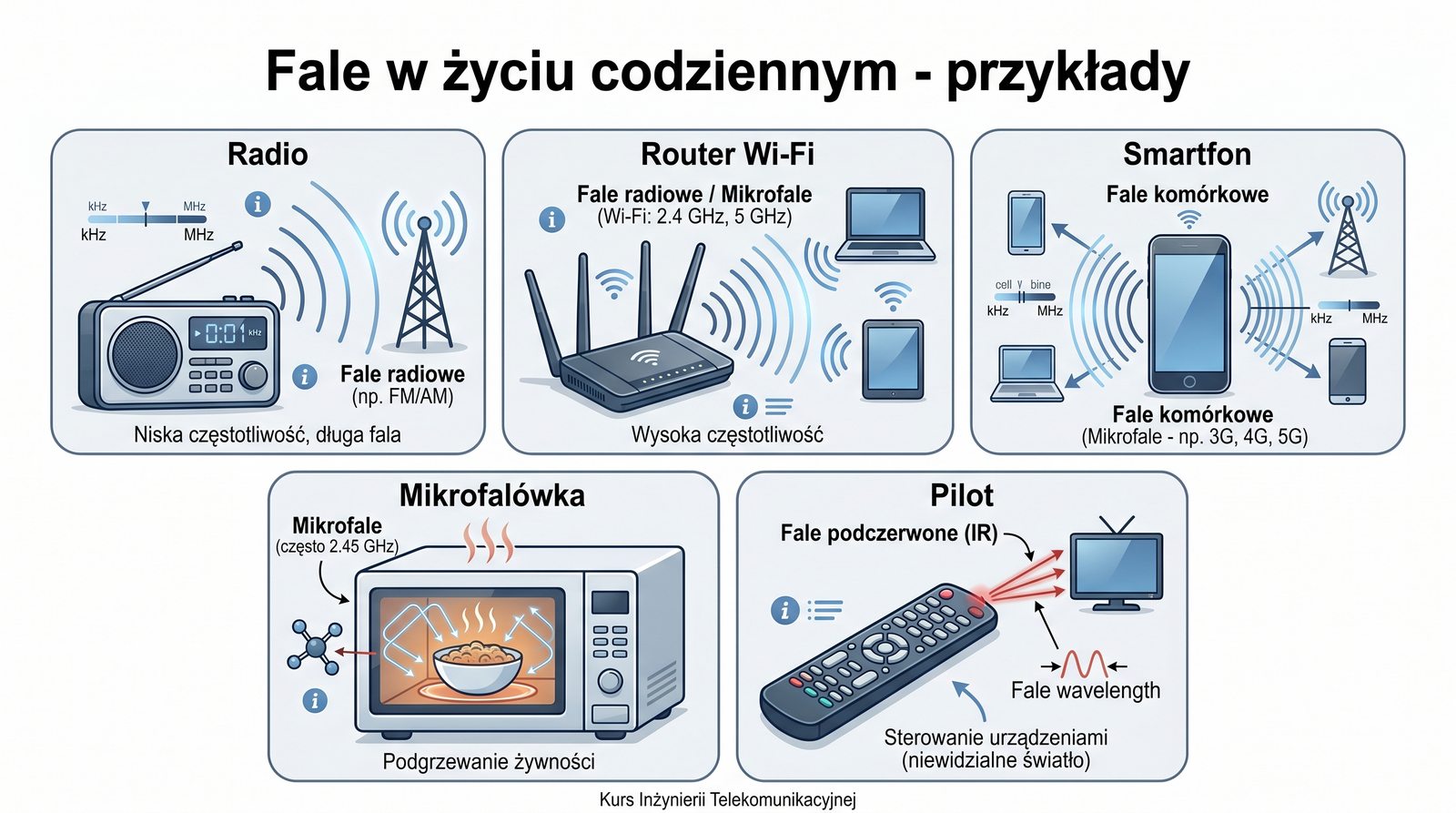

Fale w życiu codziennym otaczają nas zewsząd i przyjmują różnorodne formy, od fal dźwiękowych podczas rozmowy przez fale radiowe w telefonii komórkowej aż po światło widzialne umożliwiające widzenie. Każde z tych zjawisk opiera się na tych samych fundamentalnych zasadach propagacji zaburzenia, choć realizowanych w różnych ośrodkach i z różnymi prędkościami. Rozmowa przez telefon łączy w sobie dwa typy fal: fale dźwiękowe mechaniczne przetwarzane przez mikrofon na sygnał elektryczny, a następnie fale radiowe EM transmitujące ten sygnał do odbiornika. Kuchenka mikrofalowa wykorzystuje mikrofale o częstotliwości około 2,45 GHz do podgrzewania żywności poprzez wprawianie w drgania cząsteczek wody.

Nawigacja GPS opiera się na precyzyjnym pomiarze czasu przelotu fal radiowych z satelitów na niskiej orbicie okołoziemskiej, a dokładność pozycjonowania zależy od znajomości prędkości propagacji i korekcji relatywistycznych. W medycynie badanie USG wykorzystuje ultradźwiękowe fale mechaniczne do obrazowania tkanek miękkich bez użycia promieniowania jonizującego. Światłowody stanowią przykład wykorzystania fal elektromagnetycznych z zakresu podczerwieni do szybkiej transmisji danych na duże odległości z przepływnościami rzędu terabitów na sekundę. Wspólnym mianownikiem wszystkich tych technologii jest wykorzystanie zjawisk falowych do przesyłania informacji lub energii.

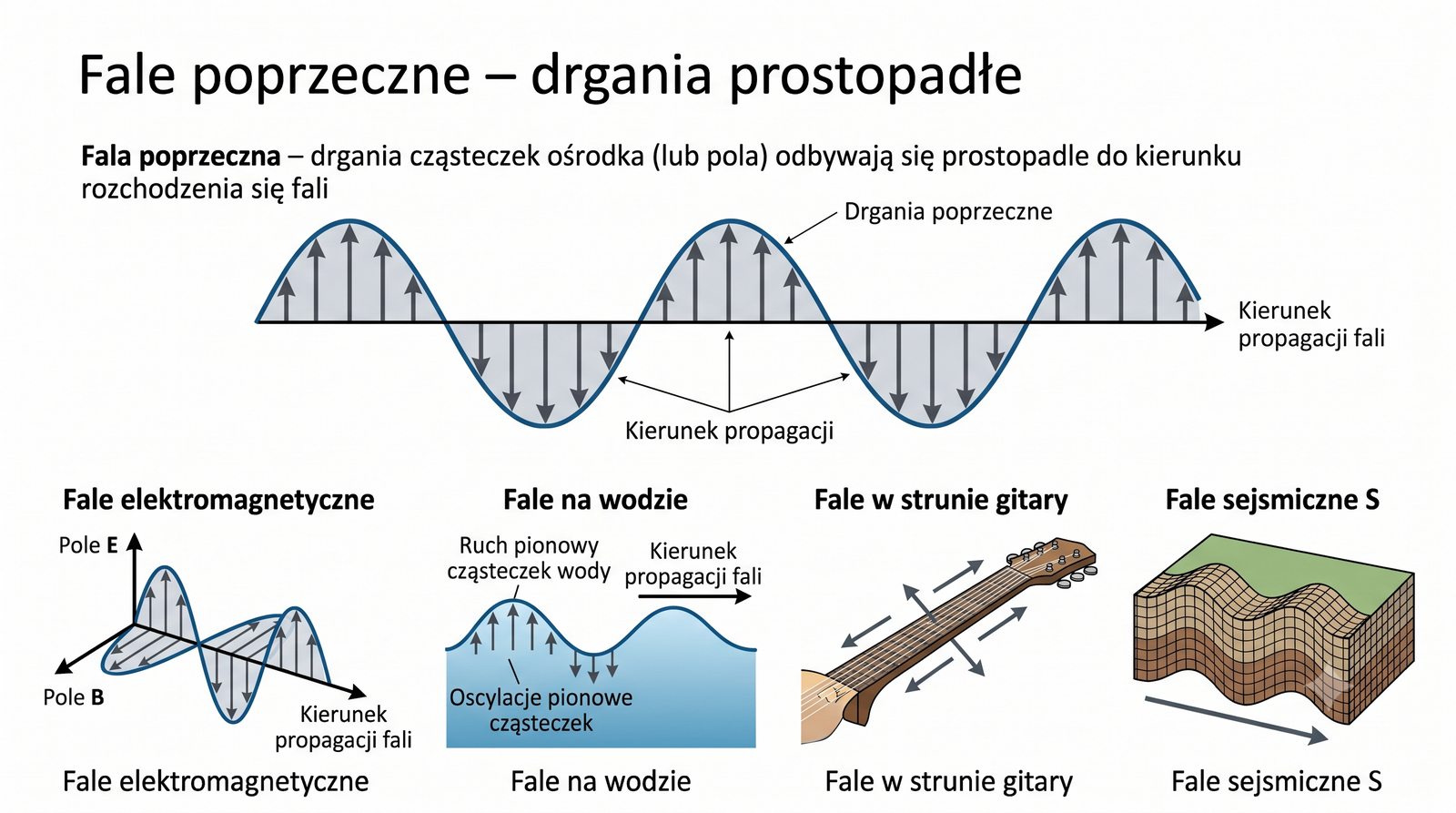

Fale poprzeczne charakteryzują się tym, że drgania cząsteczek ośrodka lub wektorów pola odbywają się prostopadle do kierunku rozchodzenia się fali. Fale elektromagnetyczne są zawsze poprzeczne, a wektory pola elektrycznego E i magnetycznego B są wzajemnie prostopadłe i jednocześnie prostopadłe do kierunku propagacji. Ta właściwość umożliwia polaryzację fali, która może być liniowa, kołowa lub eliptyczna w zależności od przesunięcia fazowego między składowymi fali. W telekomunikacji polaryzacja jest kluczowym parametrem przy projektowaniu systemów antenowych.

W telekomunikacji polaryzacja jest wykorzystywana do zwiększenia efektywności transmisji poprzez dopasowanie polaryzacji anten nadawczej i odbiorczej oraz do separacji kanałów transmisyjnych w systemach z podwójną polaryzacją. Anteny dipolowe wytwarzają polaryzację liniową, podczas gdy anteny mikropaskowe i śrubowe mogą pracować z polaryzacją kołową, co jest korzystne w łączności satelitarnej. Fale poprzeczne mogą rozchodzić się tylko w ośrodkach wykazujących sprężystość postaci, co oznacza, że nie propagują się w gazach i cieczach z wyjątkiem powierzchni cieczy. Fale na wodzie są klasycznym przykładem fali poprzecznej, w której cząsteczki wody poruszają się po orbitach kolistych na powierzchni.

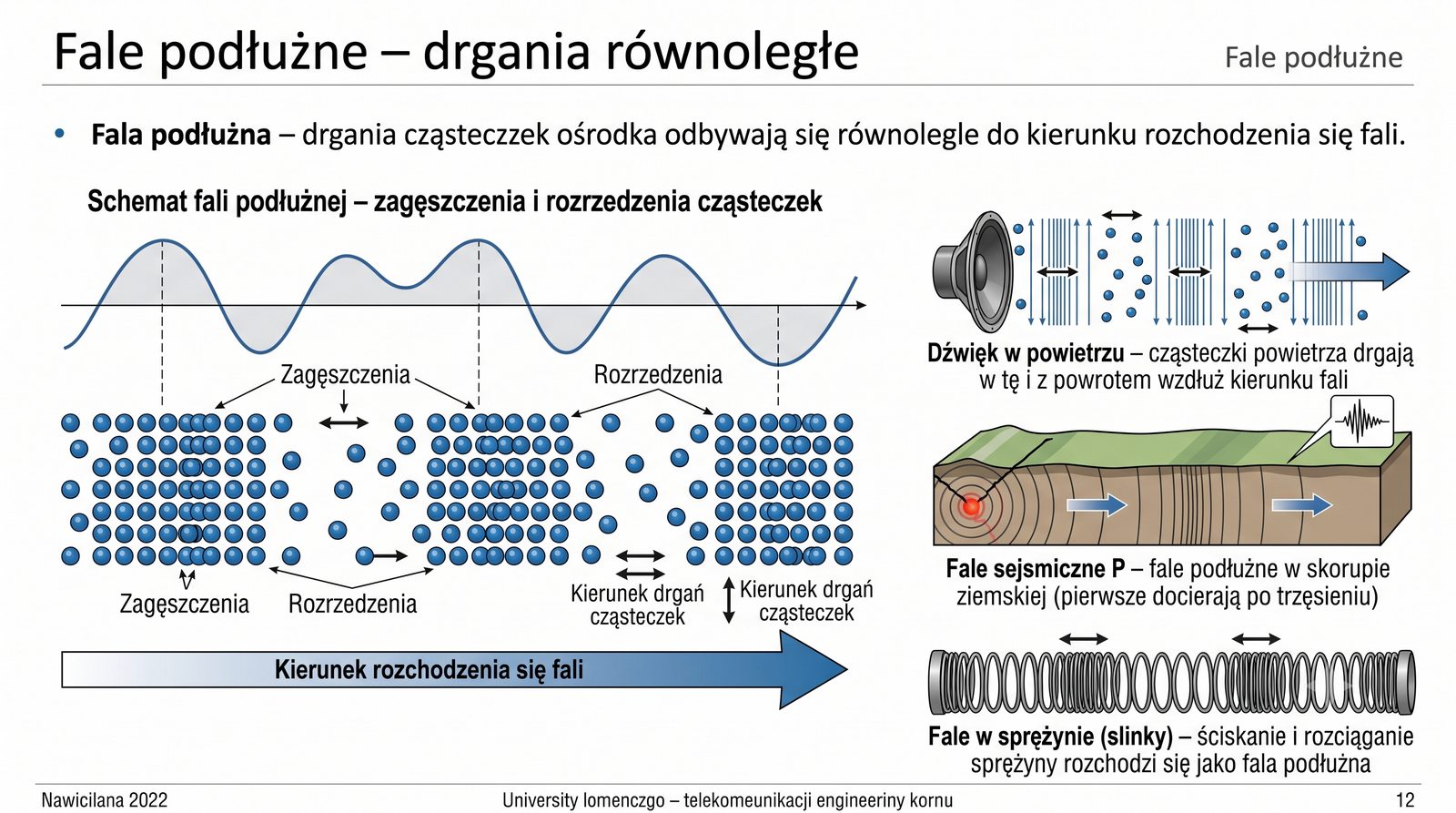

Fale podłużne charakteryzują się tym, że drgania cząsteczek ośrodka odbywają się równolegle do kierunku rozchodzenia się fali, tworząc naprzemienne obszary zagęszczeń i rozrzedzeń. Dźwięk w powietrzu jest najlepszym przykładem fali podłużnej fala akustyczna propaguje się poprzez lokalne zmiany ciśnienia, które rozchodzą się od źródła we wszystkich kierunkach. W odróżnieniu od fal poprzecznych, fale podłużne mogą rozchodzić się we wszystkich rodzajach ośrodków stałych, ciekłych i gazowych. Przykładem w ciele stałym są fale sejsmiczne P, które jako pierwsze docierają do stacji sejsmologicznej po trzęsieniu ziemi.

W telekomunikacji fale podłużne odgrywają istotną rolę na etapie konwersji dźwięku na sygnał elektryczny w mikrofonach oraz odwrotnej konwersji w głośnikach. W przeciwieństwie do fal poprzecznych, fale podłużne nie mogą być polaryzowane, ponieważ kierunek drgań jest tożsamy z kierunkiem propagacji. Prędkość fal podłużnych w ciałach stałych jest zazwyczaj około dwukrotnie większa niż prędkość fal poprzecznych w tym samym materiale, co ma znaczenie w sejsmologii i geofizyce. W komunikacji podwodnej fale podłużne ultradźwiękowe są wykorzystywane w sonarach do wykrywania obiektów i pomiaru odległości.

Porównanie fal poprzecznych i podłużnych ujawnia zasadnicze różnice w sposobie propagacji zaburzenia w ośrodku. W falach poprzecznych drgania są prostopadłe do kierunku propagacji i tworzą charakterystyczne grzbiety i doliny, natomiast w falach podłużnych drgania są równoległe do kierunku propagacji i manifestują się jako zagęszczenia i rozrzedzenia ośrodka. Fale poprzeczne mogą rozchodzić się tylko w ośrodkach wykazujących sprężystość postaci, czyli głównie w ciałach stałych i na powierzchni cieczy, podczas gdy fale podłużne propagują się we wszystkich typach ośrodków. Fale elektromagnetyczne są zawsze poprzeczne, co umożliwia ich polaryzację.

Polaryzacja jest zjawiskiem możliwym wyłącznie dla fal poprzecznych i jest szeroko wykorzystywana w telekomunikacji do dopasowania anten oraz w systemach MIMO do zwiększenia przepływności. Fale dźwiękowe są zawsze podłużne i nie podlegają polaryzacji, co wynika z natury propagacji mechanicznej w płynach i gazach. W systemach telekomunikacyjnych fale poprzeczne EM stanowią podstawę łączności bezprzewodowej, natomiast fale podłużne są kluczowe w akustyce i komunikacji podwodnej. Zrozumienie obu typów fal jest niezbędne dla pełnego obrazu zjawisk transmisyjnych.

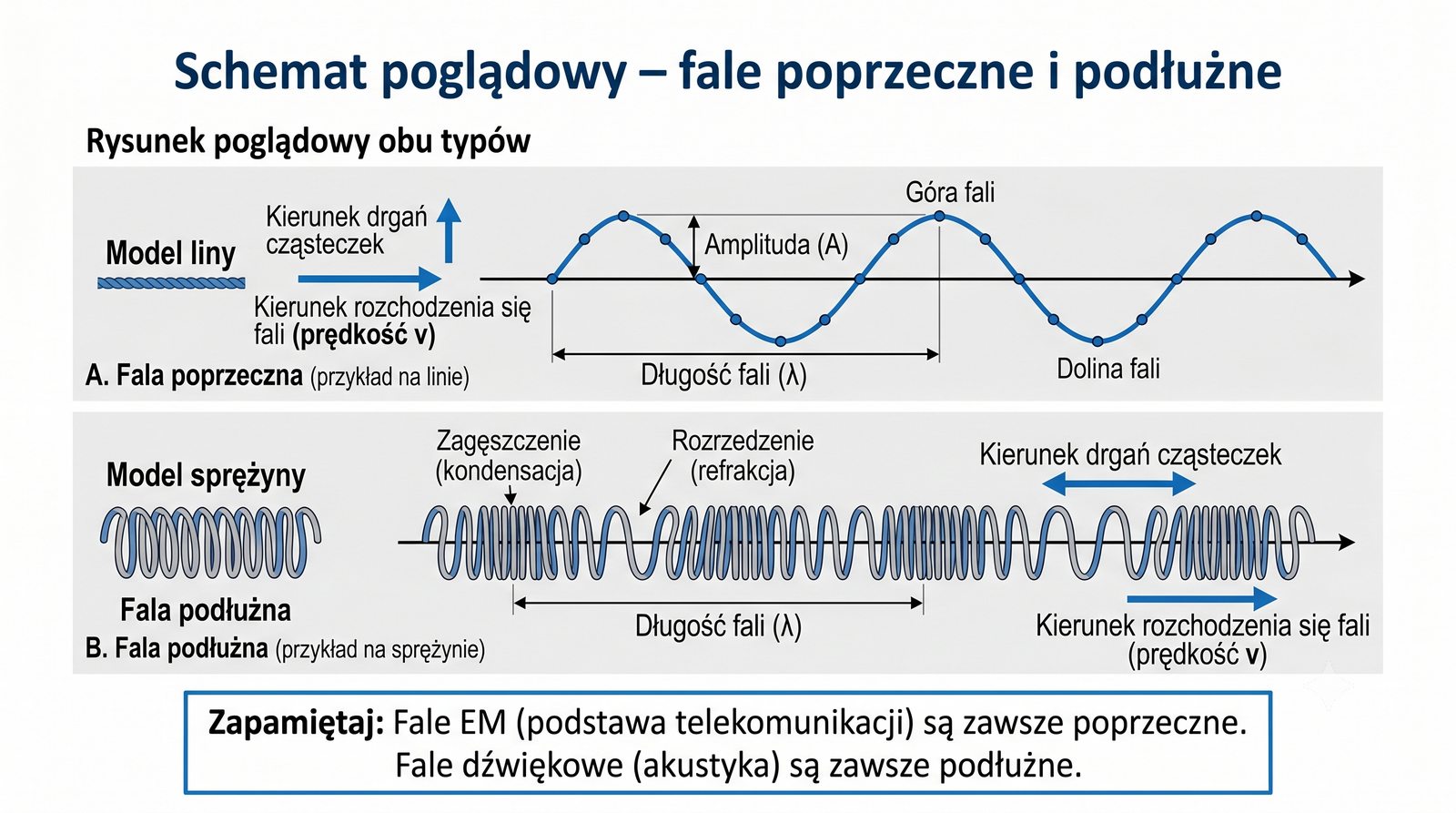

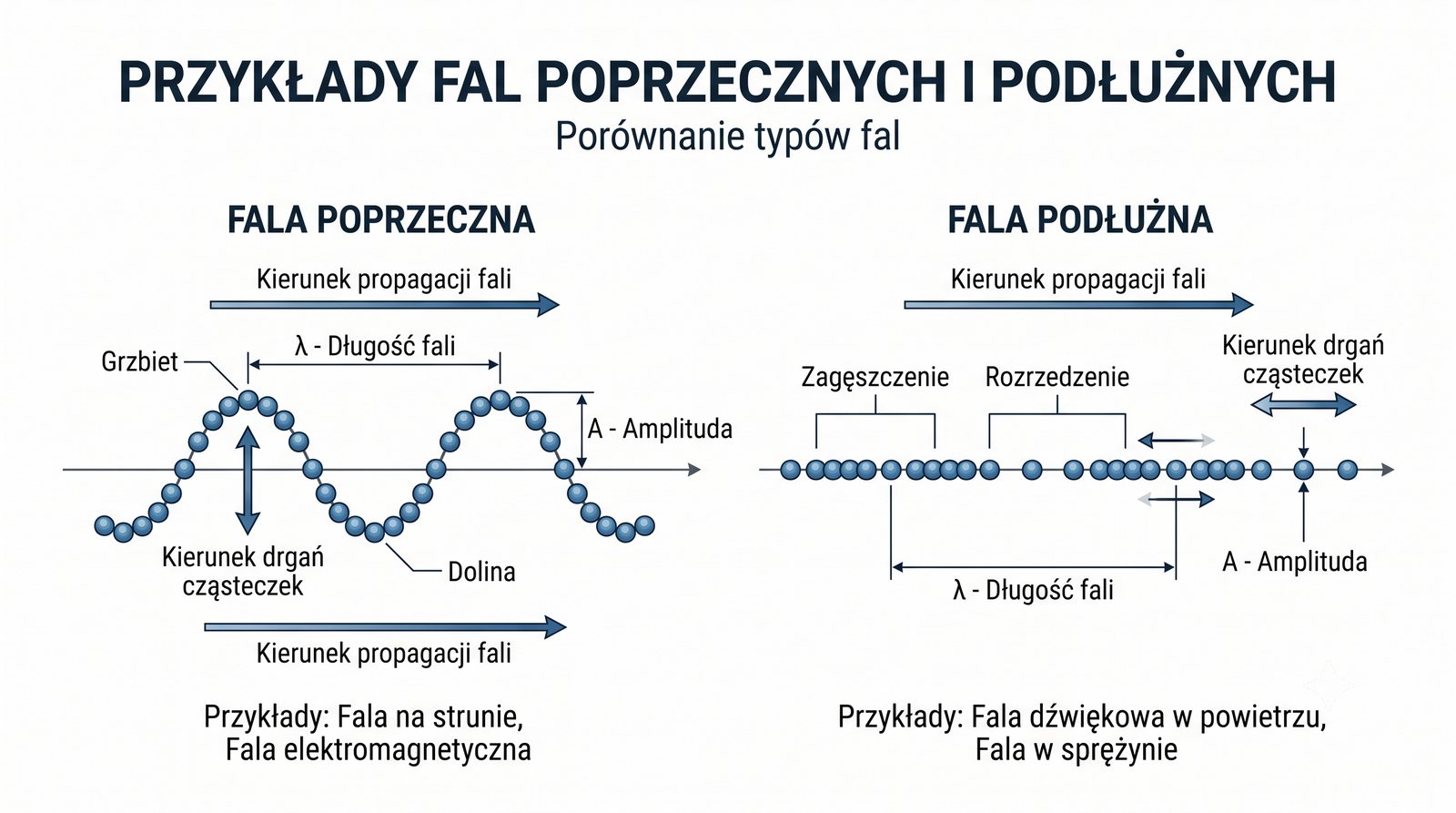

Schemat poglądowy obu typów fal pomaga w intuicyjnym zrozumieniu różnic w propagacji zaburzenia mechanicznego. Dla fali poprzecznej najlepszą analogią jest lina zamocowana z jednej strony, którą szarpiemy w górę i w dół zaburzenie biegnie wzdłuż liny, podczas gdy fragmenty liny oscylują pionowo. Dla fali podłużnej obrazową ilustracją jest sprężyna slinky, w której zagęszczenie zwojów przemieszcza się wzdłuż osi sprężyny, a zwoje drgają tam i z powrotem w kierunku propagacji. Analogia ta pokazuje, że w obu przypadkach energia jest transportowana, ale materia nie ulega trwałemu przemieszczeniu.

W kontekście telekomunikacji kluczowe jest zapamiętanie, że fale elektromagnetyczne będące podstawą wszystkich systemów łączności bezprzewodowej są zawsze poprzeczne, co wynika z równań Maxwella. Fale dźwiękowe wykorzystywane w akustyce i mikrofonach są zawsze podłużne. Każdy z tych typów fal może być opisany tym samym formalizmem matematycznym równaniem falowym, różnią się jednak własnościami propagacyjnymi i możliwościami aplikacyjnymi. Zrozumienie obu typów fal jest fundamentem wiedzy każdego inżyniera telekomunikacji.

Długość fali λ jest przestrzennym odpowiednikiem okresu podczas gdy okres T określa powtarzalność w czasie, długość fali λ określa powtarzalność w przestrzeni. W telekomunikacji długość fali decyduje o wielu praktycznych aspektach takich jak rozmiar anten, zdolność do omijania przeszkód czy zasięg transmisji. Długość fali jest odwrotnie proporcjonalna do częstotliwości, co oznacza, że sygnały o wyższej częstotliwości mają proporcjonalnie krótszą długość fali. Dla fal radiowych FM o częstotliwości 100 MHz długość fali wynosi około 3 metrów, podczas gdy dla światłowodów pracujących w oknie 1550 nm długość fali to zaledwie 1,55 mikrometra.

Ta ogromna rozpiętość długości fal od kilometrów dla radia AM przez metry dla FM, centymetry dla Wi-Fi, aż po nanometry dla światła ma fundamentalne znaczenie dla konstrukcji systemów telekomunikacyjnych. W praktyce inżynierskiej długość fali determinuje zarówno zasięg transmisji, jak i dostępną przepływność im krótsza fala, tym większe pasmo można wykorzystać, ale kosztem mniejszego zasięgu i większej podatności na przeszkody. Zależność między długością fali a rozmiarem elementów systemu decyduje o charakterystyce promieniowania anten oraz o zjawiskach dyfrakcji i propagacji wielodrożnej. Znajomość tych zależności jest niezbędna przy projektowaniu każdego łącza telekomunikacyjnego.

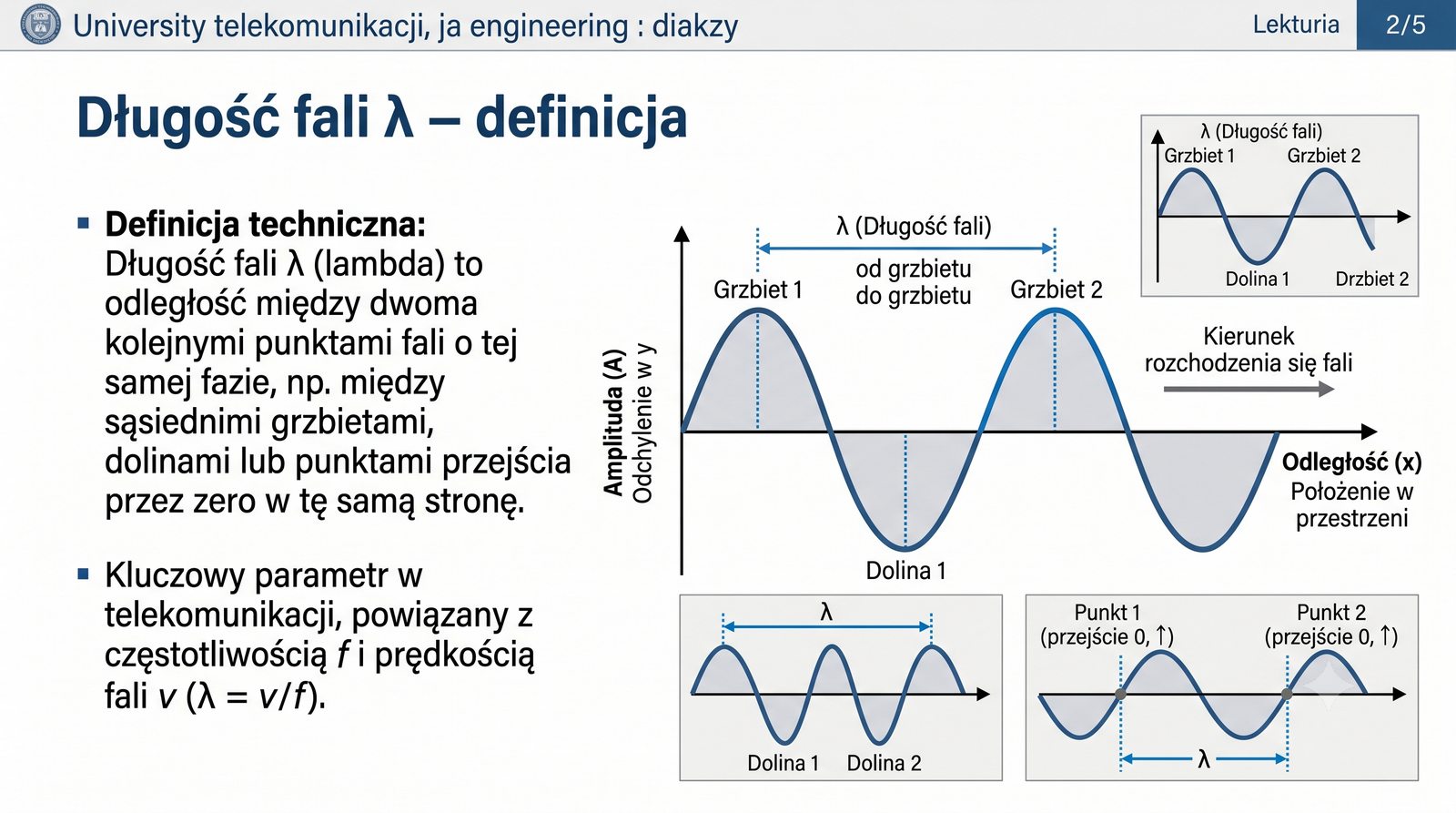

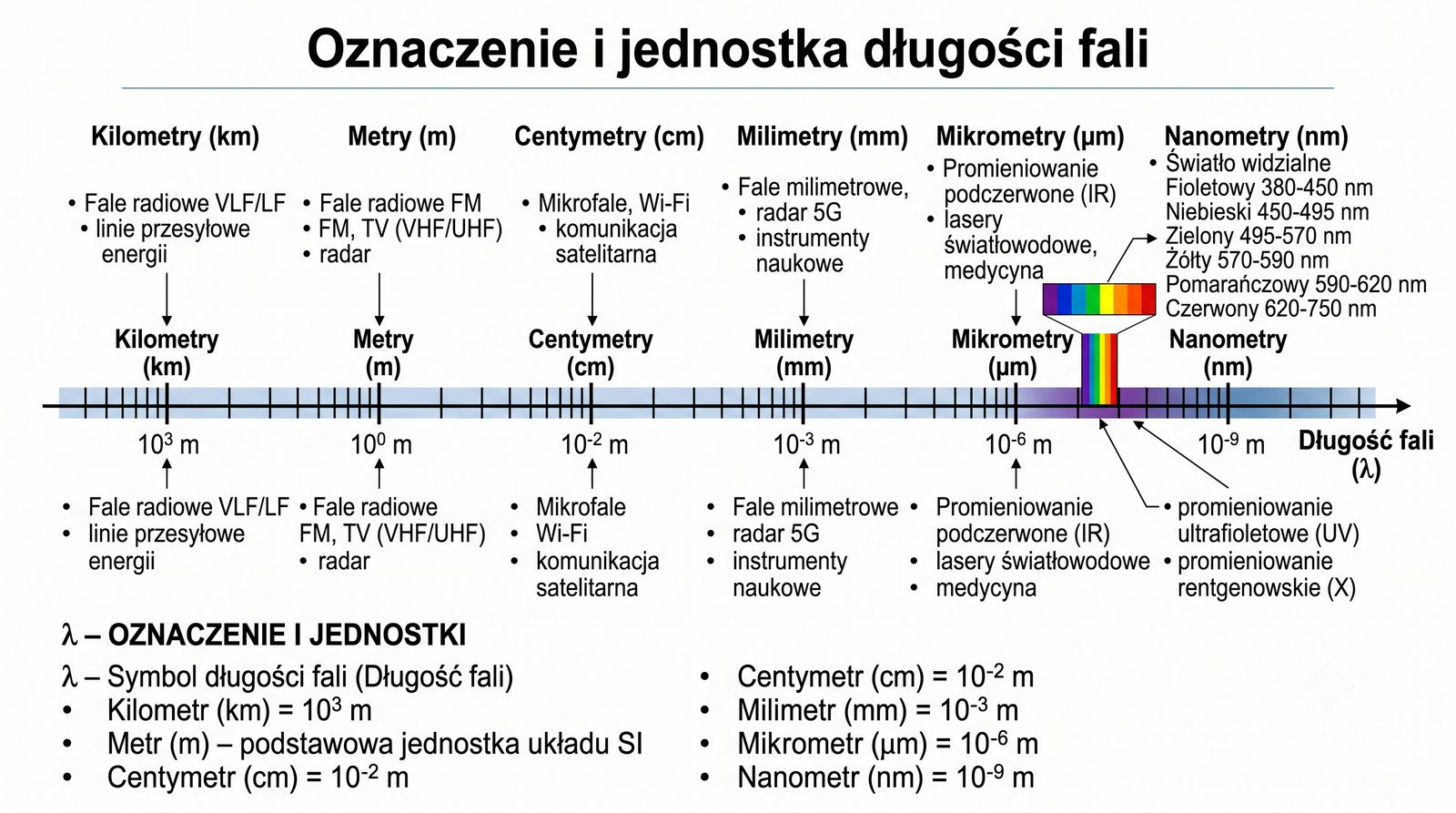

Długość fali oznaczana jest małą grecką literą lambda λ, a jej jednostką podstawową w układzie SI jest metr. W telekomunikacji używa się szerokiego zakresu podwielokrotności metra w zależności od zakresu częstotliwości dla fal radiowych długość fali wyraża się w kilometrach i metrach, dla mikrofal w centymetrach i milimetrach, a dla światła w mikrometrach i nanometrach. Zrozumienie skali długości fal stosowanych w telekomunikacji jest kluczowe przy doborze odpowiednich komponentów systemu, takich jak anteny, kable koncentryczne czy światłowody. Wymiary elementów systemu muszą być porównywalne z długością fali, aby zapewnić efektywne promieniowanie i dopasowanie impedancyjne.

Dla fal długich stosowanych w radiofonii AM długość fali może sięgać nawet 1 km, co wymaga budowy bardzo wysokich anten nadawczych. Dla radia FM długość fali wynosi około 3 metrów, a dla sieci Wi-Fi 2,4 GHz około 12,5 centymetra. W przypadku światłowodów długość fali 1550 nm jest około milion razy krótsza niż fali radiowej, co pozwala na transmisję ogromnych ilości danych z prędkościami rzędu terabitów na sekundę. Znajomość tych wartości i umiejętność szybkiego przeliczania długości fali na częstotliwość i odwrotnie jest podstawową umiejętnością każdego inżyniera telekomunikacji.

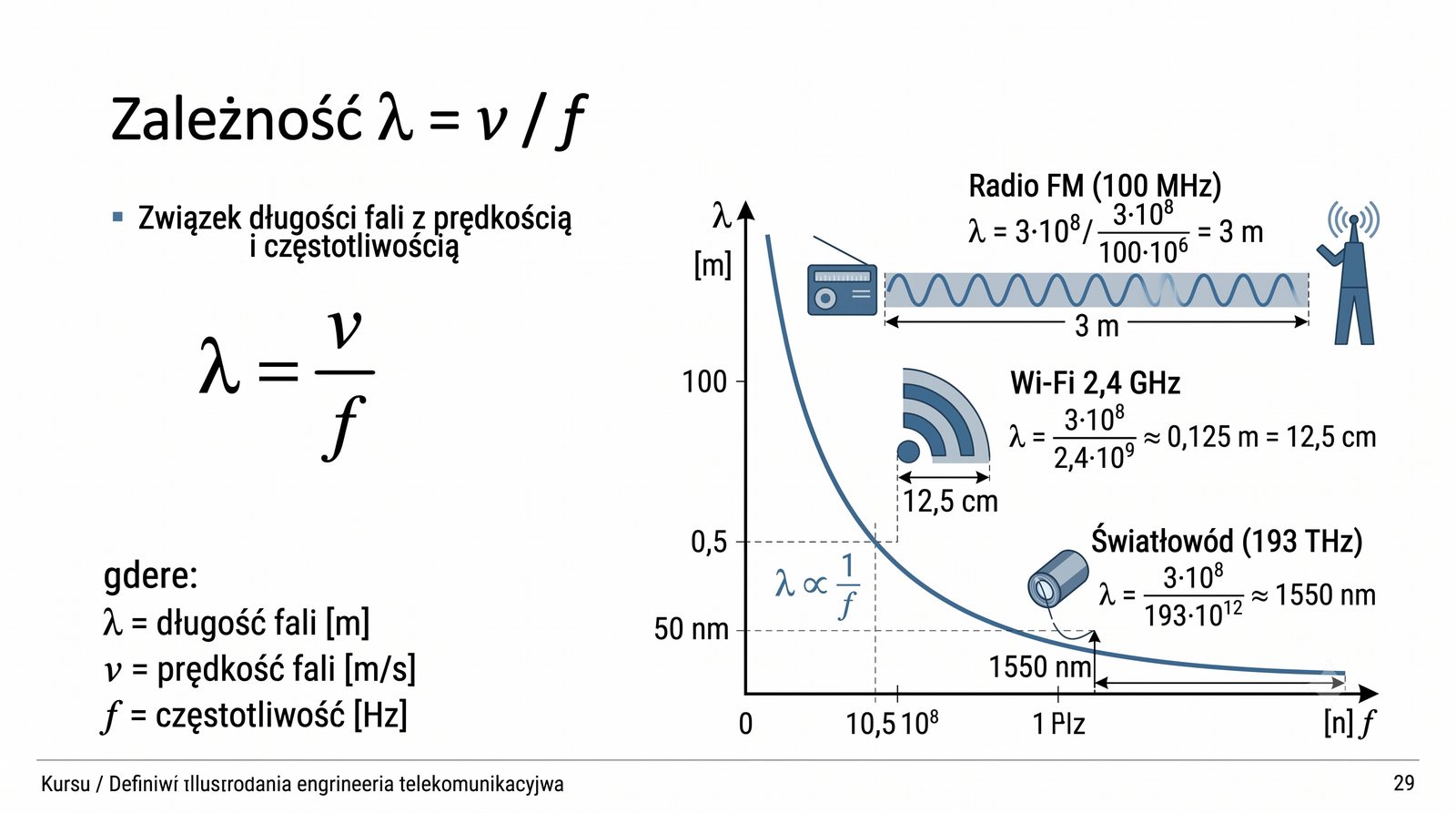

Zależność λ = v/f jest fundamentalnym wzorem łączącym trzy kluczowe parametry fali długość fali λ, prędkość propagacji v i częstotliwość f. Dla fal elektromagnetycznych w próżni prędkość v jest stała i wynosi około 300 000 km/s, co upraszcza wzór do postaci λ = c/f. Oznacza to, że długość fali i częstotliwość są odwrotnie proporcjonalne im wyższa częstotliwość, tym krótsza fala. Ta prosta zależność ma ogromne praktyczne konsekwencje dla projektowania systemów telekomunikacyjnych.

Przykładowo, dla radia FM nadającego na częstotliwości 100 MHz obliczamy λ = 3·10⁸ / 100·10⁶ = 3 metry. Dla sieci Wi-Fi 2,4 GHz długość fali wynosi λ = 3·10⁸ / 2,4·10⁹ ≈ 12,5 centymetra, co wymusza stosowanie mniejszych anten. Dla transmisji światłowodowej w paśmie 193 THz długość fali wynosi około 1550 nm, co pozwala na wykorzystanie jednowłóknowych kabli światłowodowych o średnicy rdzenia 9 mikrometrów. Umiejętność swobodnego posługiwania się tym wzorem w obie strony jest niezbędna w codziennej praktyce inżynierskiej przy projektowaniu łączy transmisyjnych i doborze komponentów systemu.

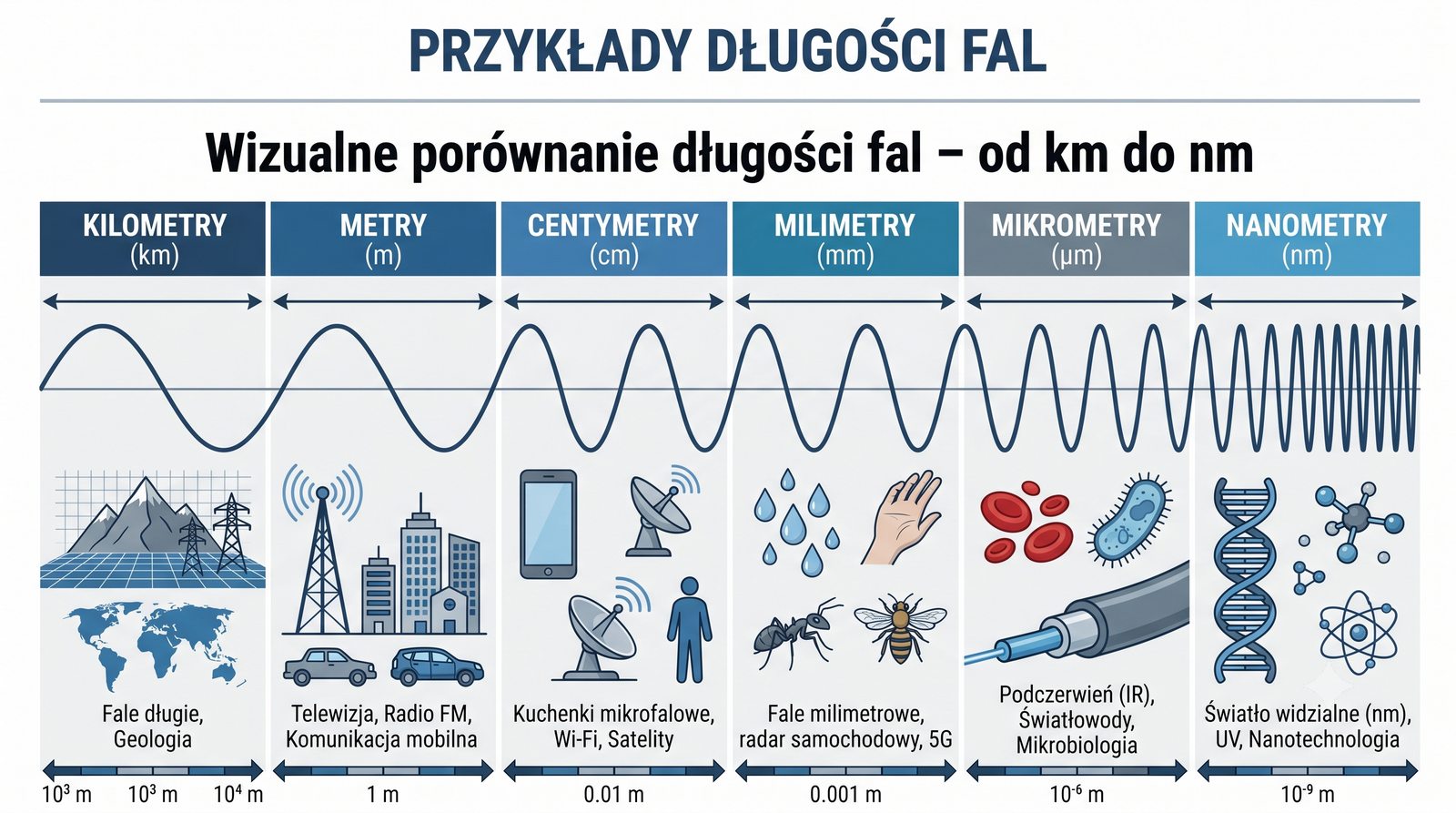

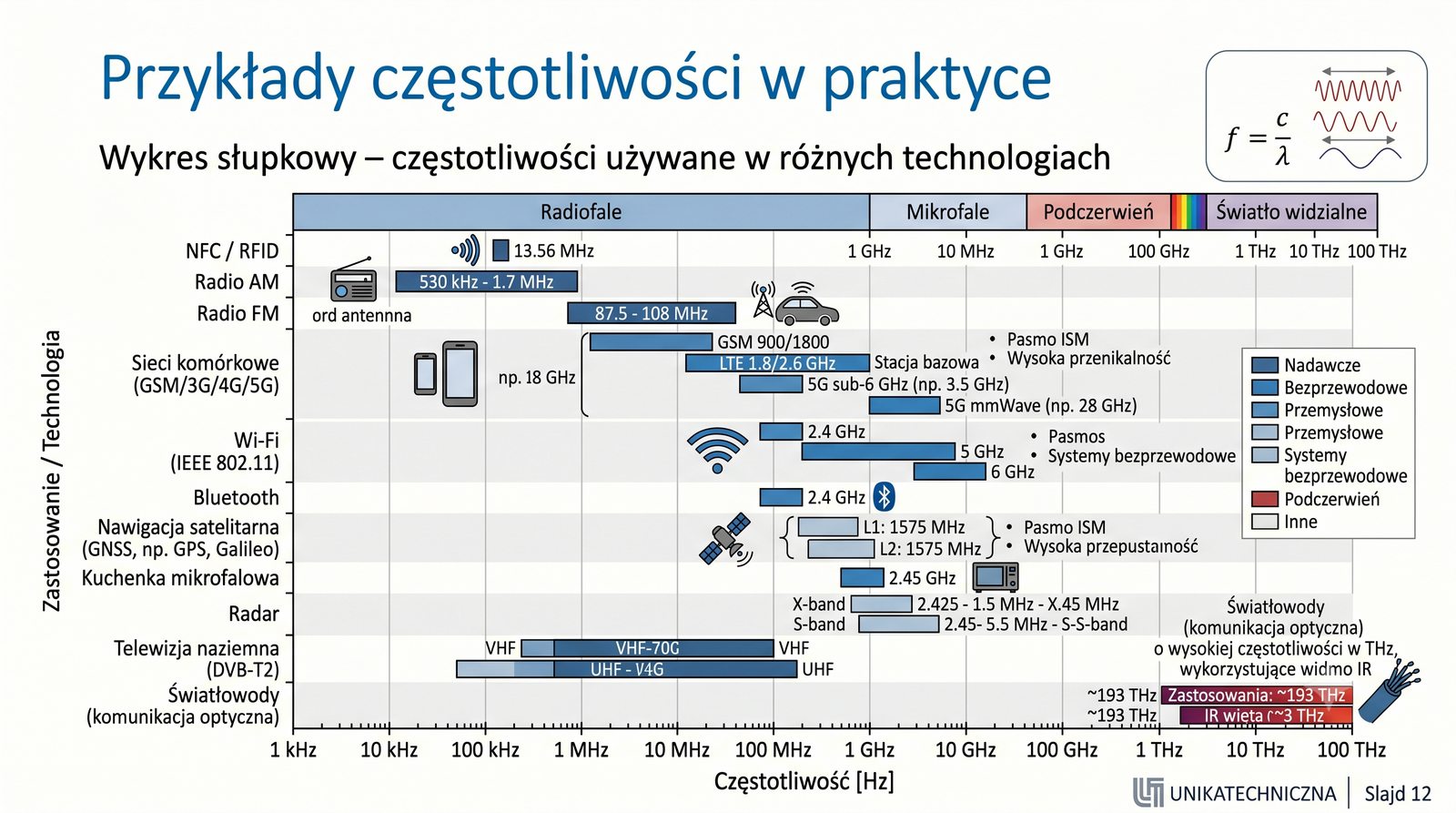

Przykłady długości fal w praktyce telekomunikacyjnej pokazują ogromną rozpiętość skali od tysięcy kilometrów do nanometrów. Fale długie używane w radiofonii AM mają długość około 1000 metrów przy częstotliwości 300 kHz, co umożliwia propagację na duże odległości dzięki odbiciom od jonosfery. Radio FM pracujące na częstotliwości około 100 MHz ma długość fali około 3 metrów, co stanowi dobry kompromis między zasięgiem a jakością dźwięku. Sieci Wi-Fi 2,4 GHz i 5 GHz operują odpowiednio z długościami fali 12,5 cm i 6 cm, co wymaga linii widzenia dla optymalnej transmisji.

Sieci 5G wykorzystujące fale milimetrowe w zakresie 24–40 GHz mają długość fali zaledwie 7,5–12,5 mm, co pozwala na bardzo szerokie kanały transmisyjne i gigabitowe przepływności, ale kosztem bardzo ograniczonego zasięgu i podatności na przeszkody. W technice światłowodowej wykorzystuje się podczerwień o długości fali 1550 nm, która charakteryzuje się najniższym tłumieniem w szkle kwarcowym na poziomie około 0,2 dB/km. Dla porównania światło widzialne ma długość fali od 400 nm dla niebieskiego do 700 nm dla czerwonego. Zakres długości fal w telekomunikacji obejmuje aż 10 rzędów wielkości, co pokazuje uniwersalność zjawisk falowych.

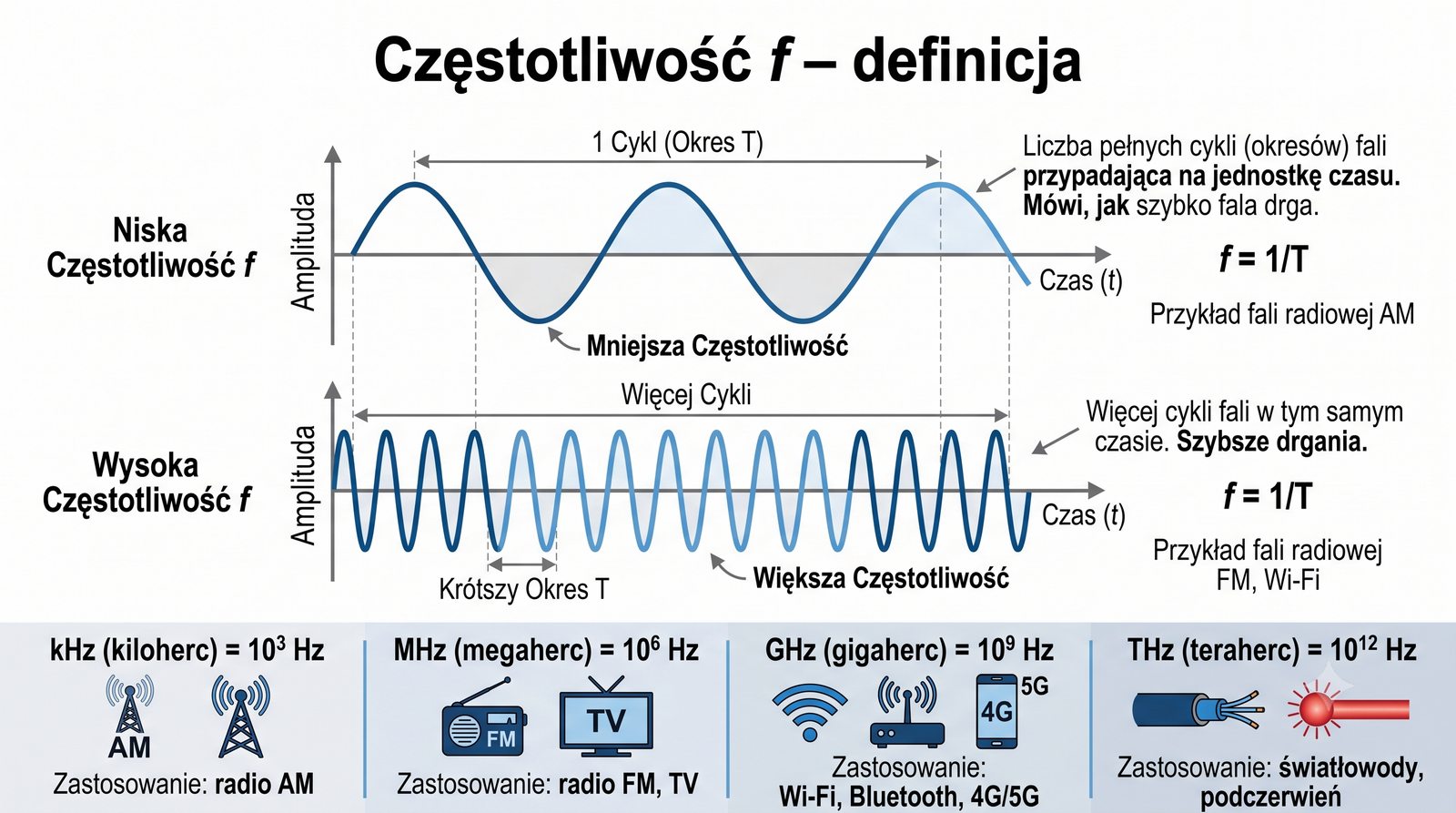

Częstotliwość fali jest jednym z najważniejszych parametrów w telekomunikacji, określającym liczbę pełnych cykli fali przypadającą na jednostkę czasu. Wyrażana jest w hercach Hz, gdzie 1 Hz oznacza jeden cykl na sekundę, a w praktyce telekomunikacyjnej używa się przedrostków kHz, MHz, GHz i THz. Częstotliwość determinuje położenie sygnału w widmie elektromagnetycznym i ma fundamentalny wpływ na właściwości propagacyjne fali. Im wyższa częstotliwość, tym więcej informacji można przesłać w jednostce czasu, ale kosztem mniejszego zasięgu i większej podatności na tłumienie w ośrodku.

W systemach telekomunikacyjnych każda usługa ma przydzielony określony zakres częstotliwości regulowany przez krajowe i międzynarodowe organy administracji widmem. Radio AM pracuje w paśmie 530–1700 kHz, radio FM w paśmie 88–108 MHz, sieci GSM w pasmach 900 i 1800 MHz, a nowoczesne sieci 5G wykorzystują zarówno pasmo 3,4–3,8 GHz mid-band, jak i fale milimetrowe 24–40 GHz. Częstotliwość nośna jest modulowana sygnałem informacyjnym, co pozwala na przenoszenie danych. Zrozumienie pojęcia częstotliwości i umiejętność operowania jednostkami jest podstawą projektowania systemów transmisyjnych.

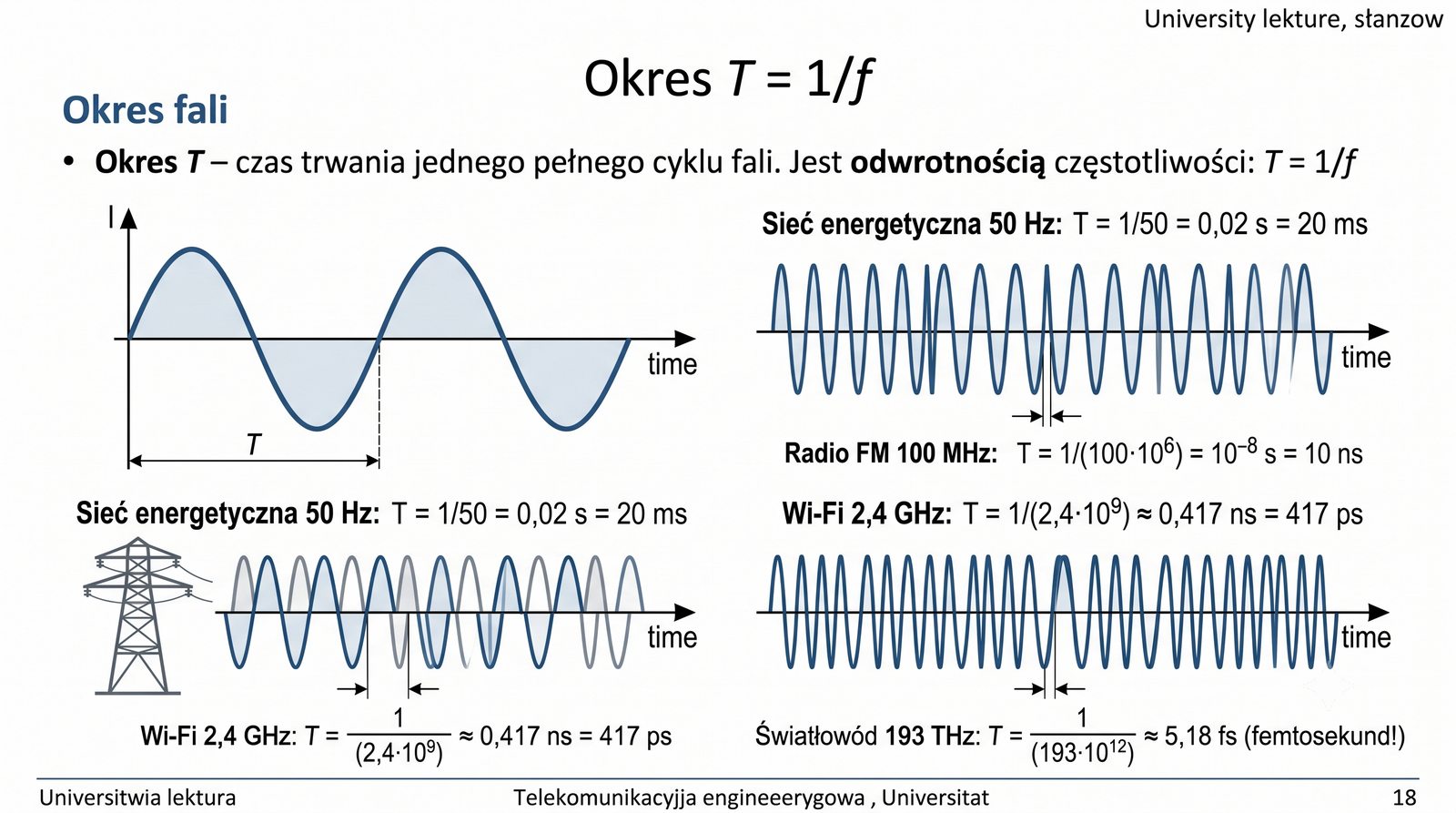

Okres T jest odwrotnością częstotliwości i określa czas trwania jednego pełnego cyklu fali. Zależność T = 1/f oznacza, że im wyższa częstotliwość, tym krótszy okres, co ma kluczowe znaczenie przy projektowaniu szybkich systemów transmisyjnych. Dla sieci energetycznej 50 Hz okres wynosi 20 ms, dla radia FM 100 MHz jest to 10 ns, a dla transmisji światłowodowej 193 THz okres to zaledwie około 5,18 femtosekund. Tak ekstremalnie krótkie okresy w systemach światłowodowych wymagają niezwykle precyzyjnych źródeł laserowych i detektorów.

W praktyce inżynierskiej znajomość okresu jest niezbędna przy projektowaniu układów cyfrowych, gdzie czas narastania zbocza zegara musi być krótszy niż okres sygnału. W systemach transmisji cyfrowej okres symbolu określa szybkość transmisji w bodach, a jego skracanie pozwala na zwiększenie przepływności kosztem większej podatności na zakłócenia. W telekomunikacji bezprzewodowej okres ramki transmisyjnej jest kluczowym parametrem protokołów dostępu do medium, takich jak TDMA. Zrozumienie związku między okresem a częstotliwością jest fundamentem analizy sygnałów w dziedzinie czasu.

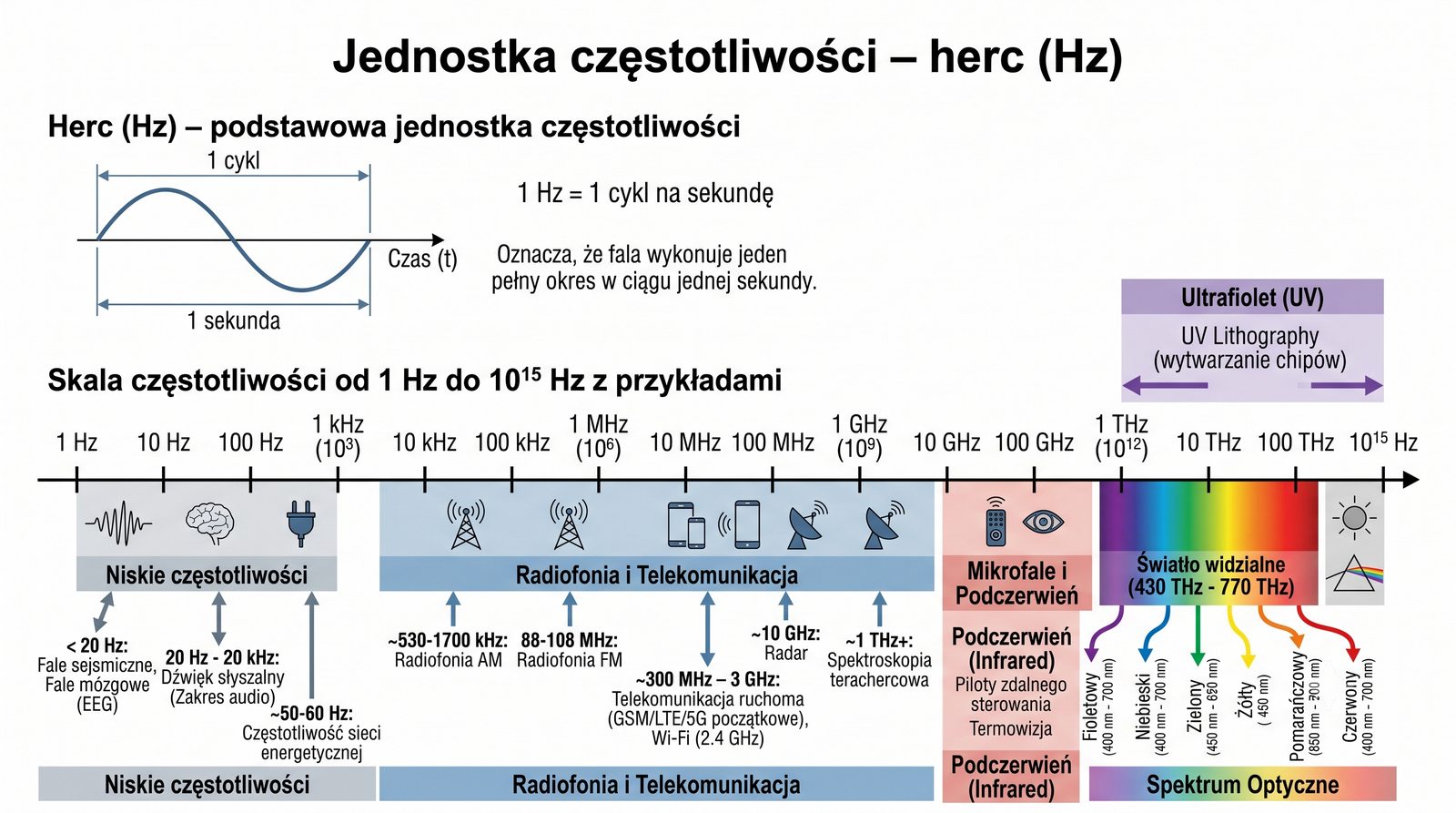

Jednostka częstotliwości herc Hz, nazwana na cześć niemieckiego fizyka Heinricha Hertza, definiuje jeden cykl na sekundę i jest podstawową jednostką miary częstotliwości w układzie SI. W telekomunikacji używa się szerokiego zakresu wielokrotności herca kiloherc kHz to 10³ Hz dla radia AM, megaherc MHz to 10⁶ Hz dla radia FM i telewizji, gigaherc GHz to 10⁹ Hz dla Wi-Fi i sieci komórkowych, a teraherc THz to 10¹² Hz dla transmisji światłowodowych. Częstotliwość kątowa ω = 2πf, wyrażana w radianach na sekundę, jest często używana w zapisie matematycznym równań falowych ze względu na uproszczenie wzorów.

Przydział częstotliwości w poszczególnych pasmach jest regulowany przez międzynarodowe organizacje takie jak ITU Międzynarodowy Związek Telekomunikacyjny oraz krajowe urzędy regulacyjne. Każda usługa telekomunikacyjna ma przydzielony określony zakres częstotliwości, aby uniknąć wzajemnych zakłóceń. W Polsce regulacją widma zajmuje się Urząd Komunikacji Elektronicznej UKE, który wydaje pozwolenia radiowe i przydziela częstotliwości operatorom. Znajomość jednostek częstotliwości i umiejętność konwersji między nimi jest podstawową kompetencją inżyniera telekomunikacji.

Częstotliwość fali określa liczbę cykli na sekundę i jest wyrażana w hercach, a w telekomunikacji określa położenie sygnału w widmie elektromagnetycznym. Różne zakresy częstotliwości są przydzielane do różnych usług przez międzynarodowe i krajowe organy regulacyjne. Sieć energetyczna w Europie pracuje z częstotliwością 50 Hz i okresem 20 ms, podczas gdy w Ameryce Północnej standardem jest 60 Hz. Radio AM wykorzystuje pasmo 530–1700 kHz z modulacją amplitudy, zapewniając duży zasięg, ale niską jakość dźwięku i podatność na zakłócenia atmosferyczne.

Fale o niskich częstotliwościach poniżej 1 GHz lepiej przenikają przez przeszkody takie jak ściany budynków i ukształtowanie terenu, co czyni je idealnymi do zapewnienia szerokiego zasięgu. Fale o wysokich częstotliwościach oferują większą przepływność, ale wymagają linii widzenia i są bardziej podatne na tłumienie przez przeszkody. W 5G wykorzystuje się fale milimetrowe w zakresie 24–40 GHz, które oferują przepływności do 20 Gb/s, ale wymagają gęstej sieci małych stacji bazowych i zaawansowanych technik beamformingu. Pasmo 5 GHz w sieciach Wi-Fi oferuje wyższe prędkości niż 2,4 GHz, ale kosztem mniejszego zasięgu i gorszej penetracji ścian w typowych zastosowaniach lokalnych.

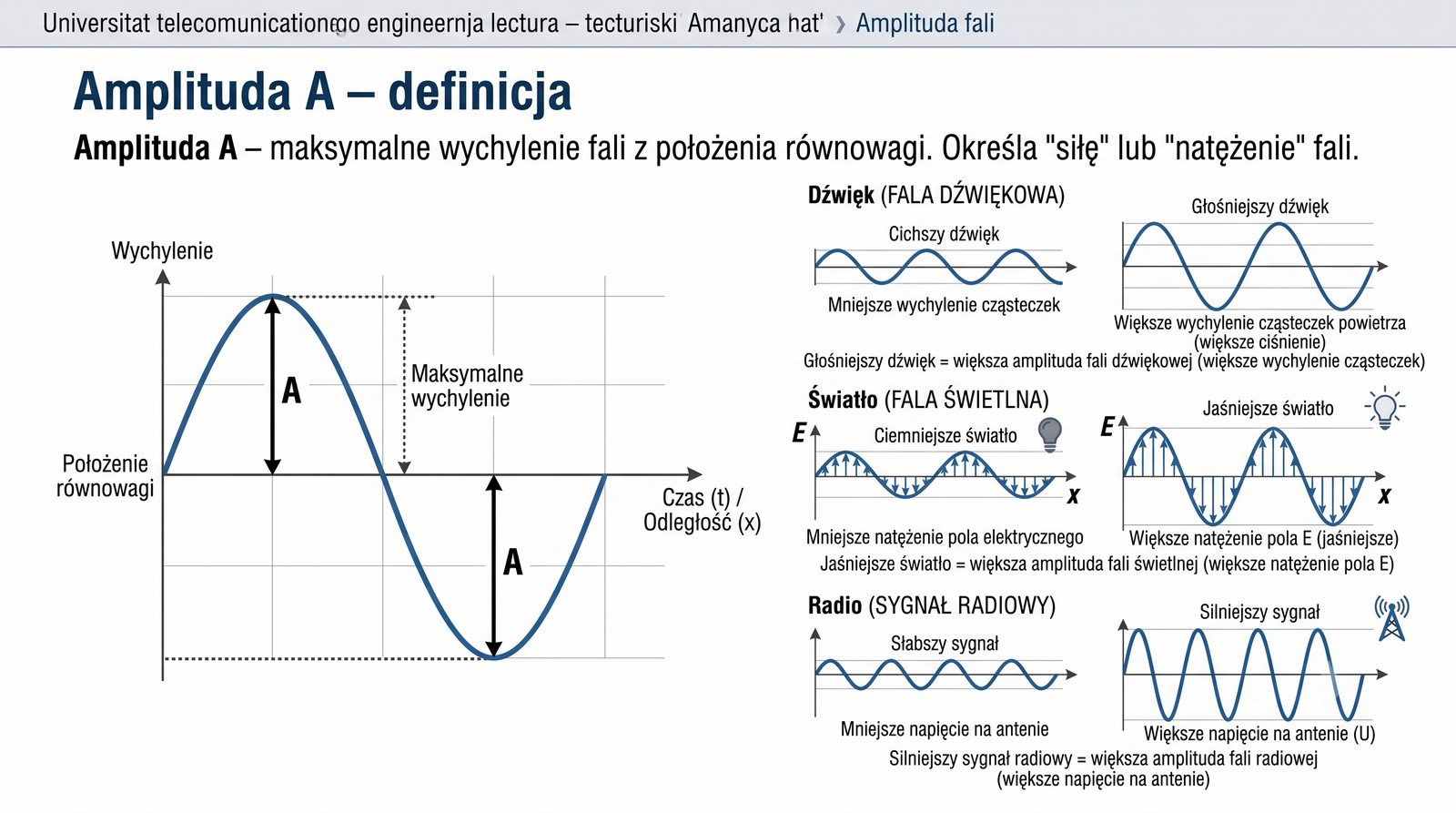

Amplituda A określa maksymalne wychylenie fali z położenia równowagi i jest miarą siły lub natężenia fali. W telekomunikacji amplituda fali nośnej ma kluczowe znaczenie, ponieważ to ona jest modulowana w systemach AM modulacji amplitudy, gdzie zmiany amplitudy fali nośnej odzwierciedlają przesyłany sygnał informacyjny. Amplituda fali dźwiękowej odpowiada za głośność im większe wychylenie cząsteczek powietrza, tym głośniejszy dźwięk odbieramy. Dla fal elektromagnetycznych amplituda natężenia pola elektrycznego E mierzona w V/m określa moc sygnału odbieranego przez antenę.

W praktyce inżynierskiej amplituda ulega tłumieniu podczas transmisji na skutek strat w ośrodku propagacji, rozpraszania i absorpcji. Stosunek sygnału do szumu SNR jest kluczowym parametrem określającym jakość transmisji im większa amplituda sygnału względem szumu, tym lepsza jakość odbioru. W systemach cyfrowych amplituda sygnału jest kwantyzowana podczas konwersji analogowo-cyfrowej, co wprowadza błąd kwantyzacji zależny od liczby bitów przetwornika ADC. Zbyt mała amplituda sygnału wejściowego powoduje, że sygnał ginie w szumie kwantyzacji, natomiast zbyt duża amplituda prowadzi do przesterowania i zniekształceń nieliniowych.

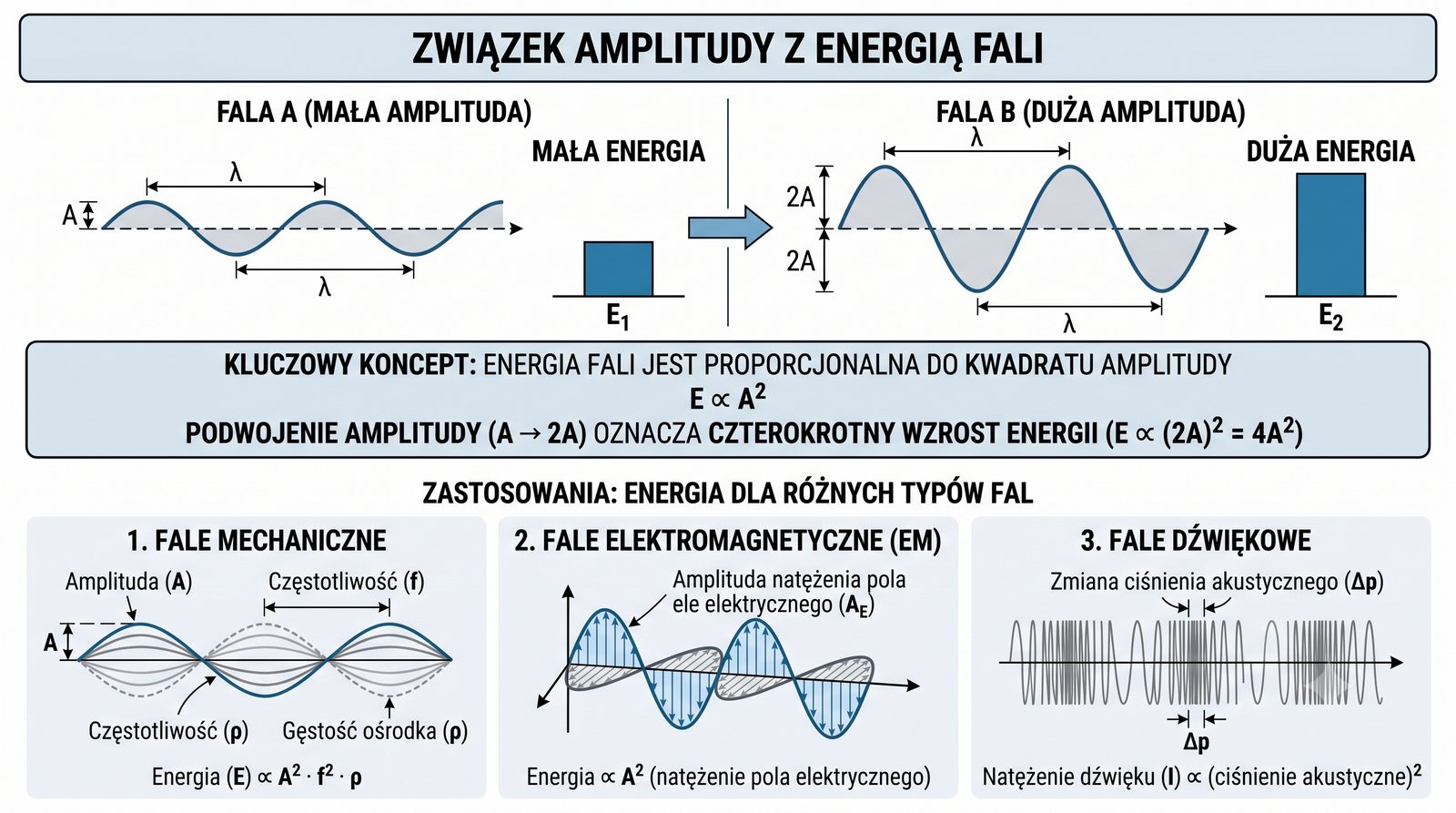

Energia fali jest proporcjonalna do kwadratu amplitudy E ∝ A², co oznacza, że podwojenie amplitudy skutkuje czterokrotnym wzrostem energii przenoszonej przez falę. Ta zależność ma fundamentalne znaczenie przy projektowaniu budżetu mocy łącza transmisyjnego, ponieważ moc nadajnika wyrażona w watach jest proporcjonalna do kwadratu amplitudy napięcia na wyjściu wzmacniacza. Dla fal mechanicznych energia zależy dodatkowo od kwadratu częstotliwości i gęstości ośrodka, natomiast dla fal EM energia jest wprost proporcjonalna do kwadratu natężenia pola elektrycznego.

W systemach telekomunikacyjnych zależność ta ma praktyczne konsekwencje zwiększenie mocy nadajnika z 1 W do 4 W podwaja amplitudę sygnału, ale nie daje czterokrotnego wzrostu zasięgu ze względu na logarytmiczną naturę tłumienia sygnału. W systemach radiowych stosunek mocy sygnału do szumu SNR wyrażany w decybelach jest kluczowym parametrem wpływającym na przepływność transmisji zgodnie z prawem Shannona-Hartleya. W praktyce dBm jest powszechnie używaną jednostką mocy odniesioną do 1 mW, co ułatwia obliczenia w systemach radiowych i światłowodowych. Zrozumienie relacji między amplitudą a energią jest niezbędne przy projektowaniu wzmacniaczy, tłumików i całego toru transmisyjnego.

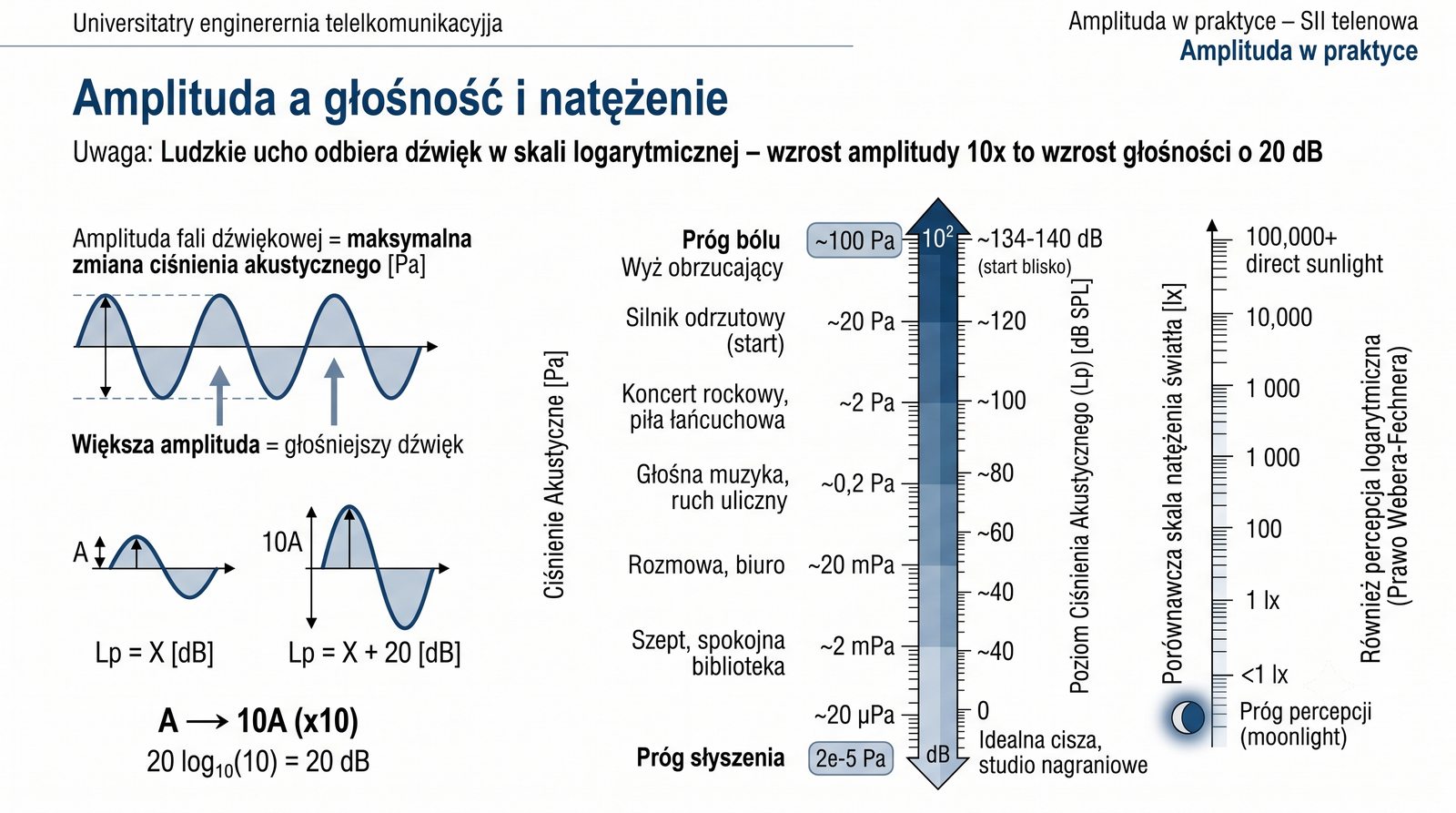

Amplituda określa maksymalne wychylenie z położenia równowagi i jest bezpośrednio związana z energią fali im większa amplituda, tym więcej energii fala przenosi. W praktyce dźwiękowej amplituda fali akustycznej odpowiada ciśnieniu akustycznemu mierzonemu w paskalach, a próg słyszenia człowieka wynosi około 20 µPa, podczas gdy próg bólu to około 100 Pa. Skala decybelowa dB SPL jest skalą logarytmiczną, w której 0 dB SPL odpowiada progowi słyszenia, a około 130 dB SPL to próg bólu. W systemach radiowych amplituda sygnału odbieranego przez antenę decyduje o sile odbioru i jest wyrażana w dBm.

Dla fal świetlnych amplituda natężenia pola elektrycznego określa jasność światła, a natężenie promieniowania jest proporcjonalne do kwadratu amplitudy. W światłowodach amplituda sygnału optycznego ulega tłumieniu na skutek rozpraszania Rayleigha i absorpcji w materiale szklanym, co określa się współczynnikiem tłumienia w dB/km. W systemach AM modulacji amplitudy zmiany amplitudy fali nośnej są wykorzystywane do kodowania informacji, co jest najprostszą historycznie metodą modulacji. Ludzkie ucho odbiera dźwięk w skali logarytmicznej, dlatego wzrost amplitudy 10-krotny odbierany jest jako wzrost głośności o 20 dB, co ma znaczenie przy projektowaniu systemów nagłośnienia i kompresji dynamiki.

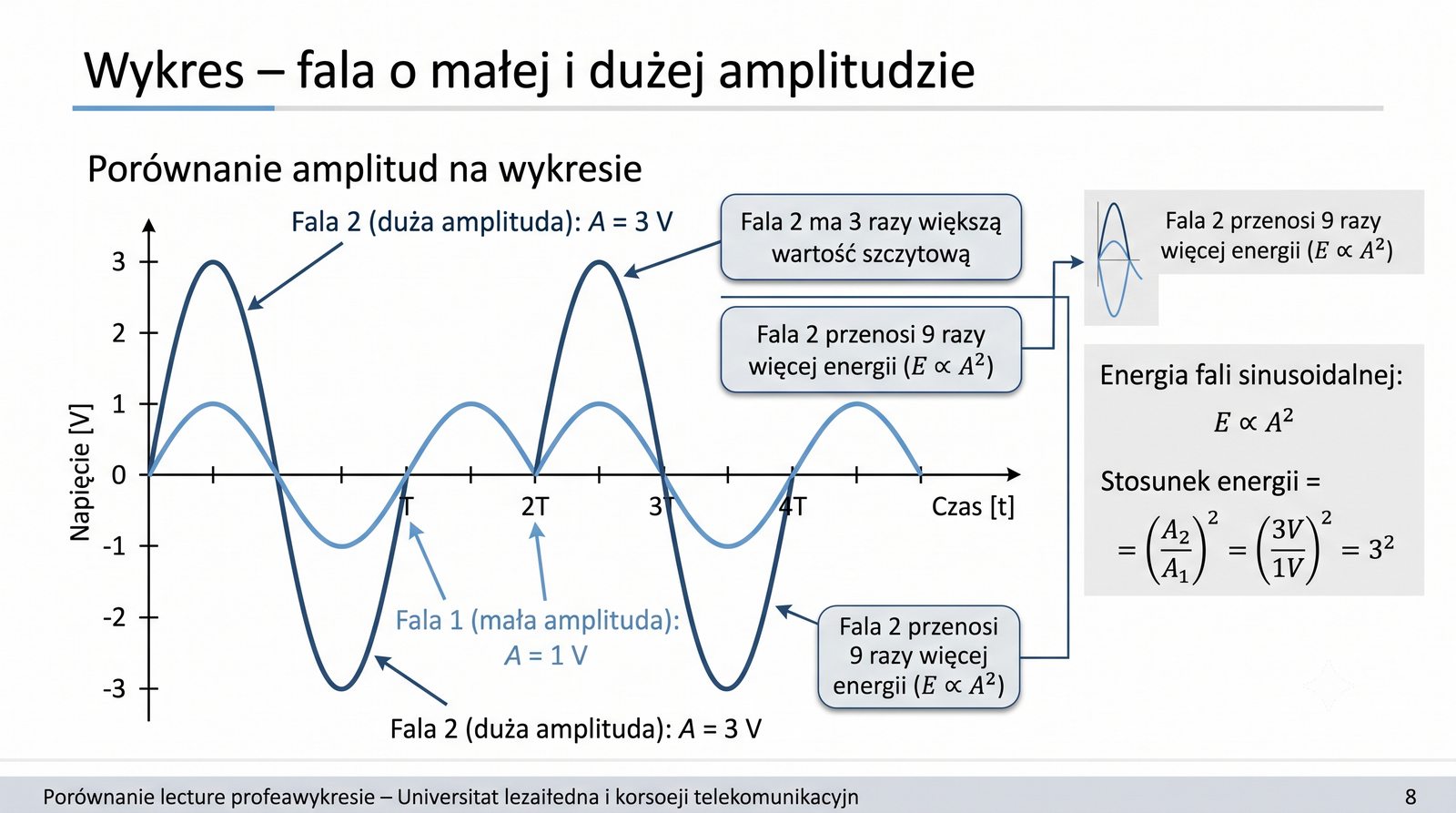

Porównanie dwóch fal sinusoidalnych o tej samej częstotliwości, ale różnej amplitudzie, pokazuje bezpośrednio, jak amplituda wpływa na energię przenoszoną przez falę. Fala o amplitudzie 3 V przenosi 9 razy więcej energii niż fala o amplitudzie 1 V, zgodnie z zależnością E ∝ A². Na wykresie obie fale mają tę samą częstotliwość i okres, różnią się jedynie wychyleniem maksymalnym, co ilustruje niezależność parametrów amplitudy i częstotliwości. Wizualizacja ta pozwala intuicyjnie zrozumieć, że amplituda i częstotliwość są niezależnymi parametrami fali.

W telekomunikacji amplituda sygnału decyduje o zasięgu transmisji sygnał o zbyt małej amplitudzie ginie w szumie tła i nie może być poprawnie odebrany. W systemach radiowych minimalna amplituda sygnału, jaką może jeszcze poprawnie zdemodulować odbiornik, określa czułość odbiornika wyrażaną w dBm. Na wykresie oscyloskopu różnica amplitud między dwoma sygnałami jest widoczna gołym okiem, co czyni go podstawowym narzędziem diagnostycznym w laboratorium. Zrozumienie związku między amplitudą a energią jest kluczowe przy projektowaniu wzmacniaczy kaskadowych i całego toru odbiorczego w systemach telekomunikacyjnych.

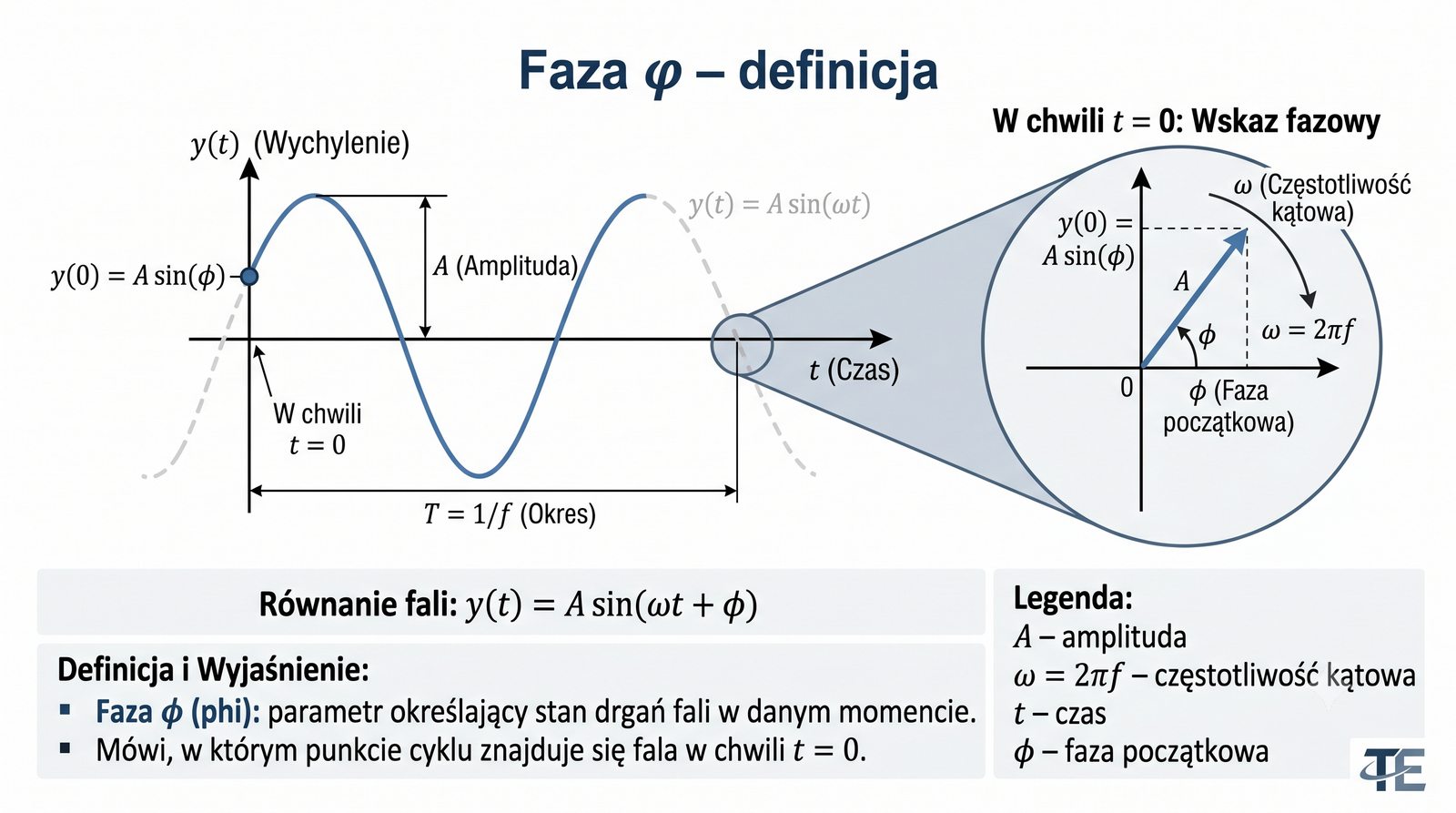

Faza φ to parametr określający stan drgań fali w danej chwili, który mówi, w którym punkcie cyklu znajduje się fala w chwili t = 0. W ogólnym wzorze fali sinusoidalnej y(t) = A·sin(ωt + φ) faza początkowa φ decyduje o przesunięciu wykresu względem początku układu współrzędnych. Faza jest szczególnie ważna przy porównywaniu dwóch lub więcej fal o tej samej częstotliwości, ponieważ określa wzajemną relację czasową między nimi. W telekomunikacji faza ma kluczowe znaczenie w systemach modulacji fazy PSK, gdzie informacja jest kodowana w zmianach fazy fali nośnej.

W systemie BPSK Binary Phase Shift Keying wykorzystuje się dwie wartości fazy 0° i 180° do kodowania bitów 0 i 1, co zapewnia odporność na zakłócenia amplitudowe. W bardziej zaawansowanym QPSK cztery wartości fazy 45°, 135°, 225° i 315° kodują dwa bity na symbol, podwajając efektywność widmową. W systemach QAM modulacji kwadraturowej łączy się modulację amplitudy i fazy, uzyskując jeszcze wyższą efektywność. W praktyce laboratoryjnej fazę mierzy się za pomocą oscyloskopu w trybie XY, co pozwala na wizualizację różnicy faz między dwoma sygnałami w postaci figury Lissajous.

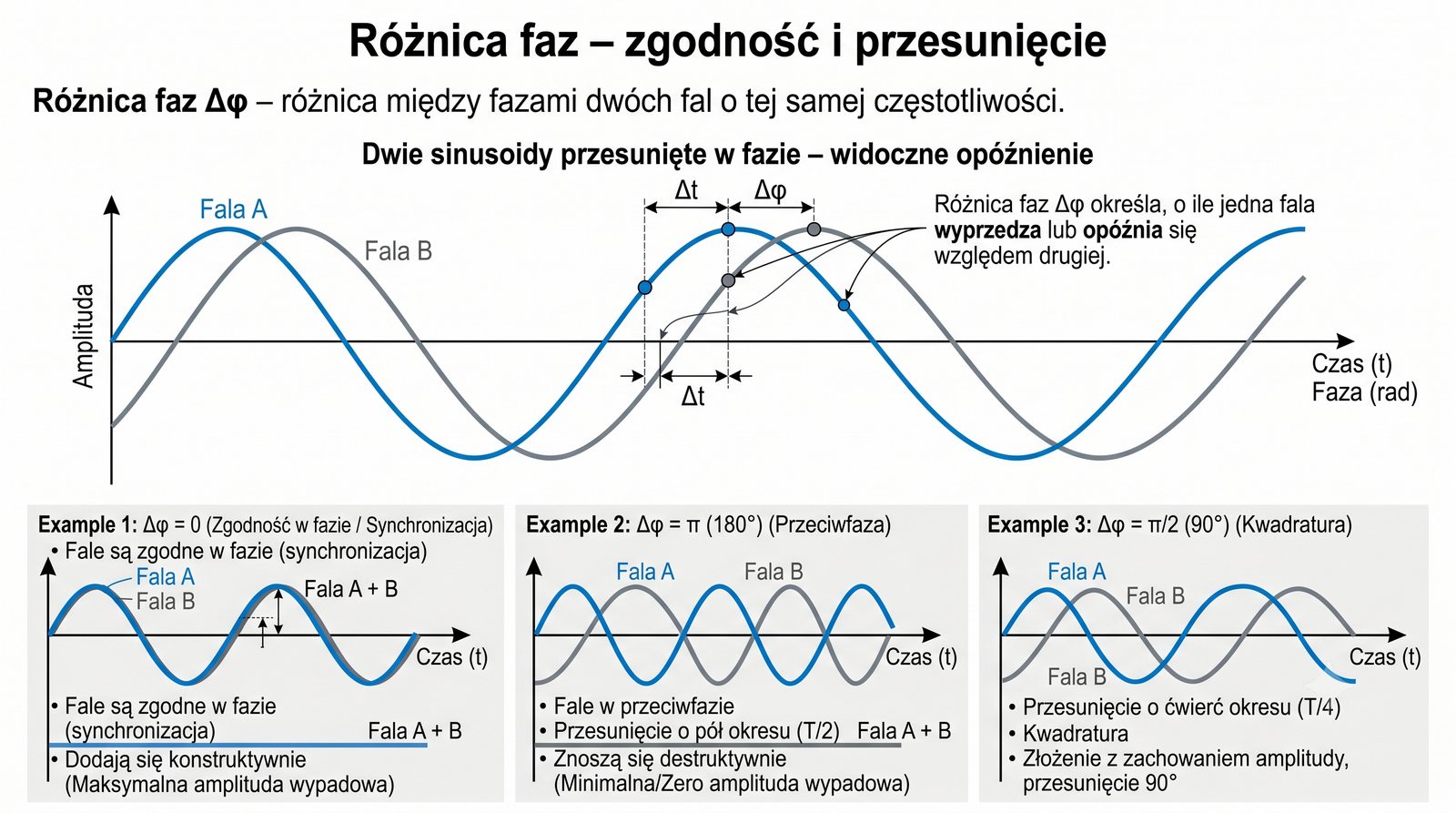

Różnica faz Δφ między dwiema falami o tej samej częstotliwości określa, o ile jedna fala wyprzedza lub opóźnia się względem drugiej, i ma kluczowe znaczenie w wielu zastosowaniach telekomunikacyjnych. Gdy Δφ = 0, fale są zgodne w fazie i dodają się konstruktywnie, co wykorzystuje się w systemach MIMO do wzmacniania sygnału w pożądanym kierunku. Gdy Δφ = π 180°, fale są w przeciwfazie i znoszą się destruktywnie, co jest podstawą działania słuchawek z aktywną redukcją szumu ANC. Gdy Δφ = π/2 90°, mówimy o przesunięciu kwadraturowym, które jest wykorzystywane w modulacjach QPSK i QAM do przesyłania dwóch niezależnych strumieni danych.

W systemach antenowych różnica faz między elementami macierzy antenowej pozwala na kształtowanie wiązki beamforming i sterowanie kierunkiem nadawania bez fizycznego obracania anteny. W radiokomunikacji różnica faz między sygnałem bezpośrednim a odbitym powoduje zaniki sygnału zwane fadingiem, co jest istotnym problemem w łączności ruchomej. W energetyce przesunięcie fazowe między napięciem a prądem określa moc bierną i współczynnik mocy cosφ. W systemach stereofonicznych różnica faz między kanałami lewym i prawym jest wykorzystywana do lokalizacji źródła dźwięku w przestrzeni.

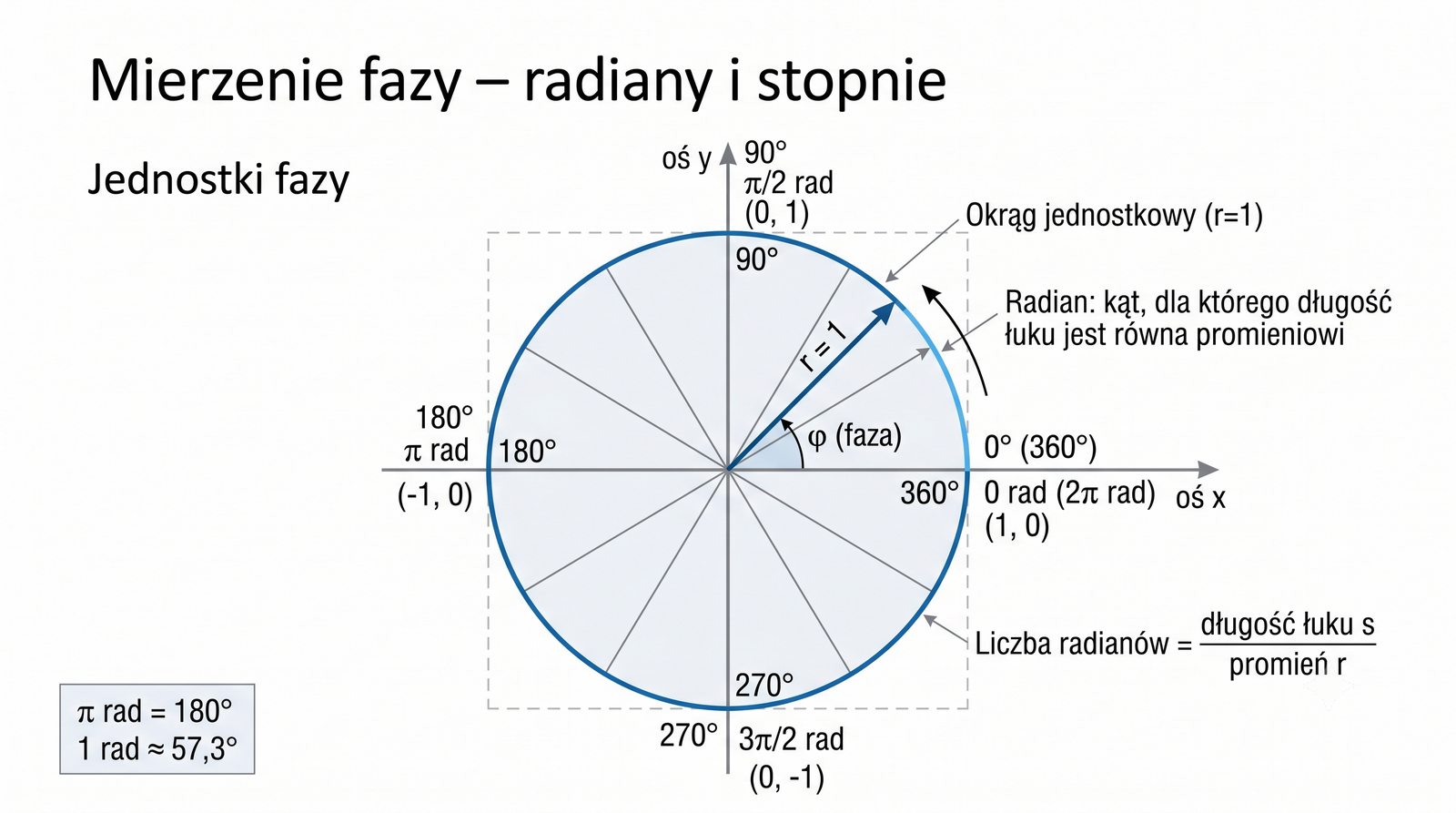

Fazę mierzy się w radianach lub stopniach, gdzie pełny cykl fali odpowiada 2π radianów lub 360 stopni. W matematyce i fizyce preferuje się radiany, ponieważ upraszczają zapis wzorów, szczególnie w równaniach różniczkowych i analizie widmowej. W praktyce inżynierskiej często używa się stopni ze względu na większą intuicyjność 0° to faza zerowa, 90° to ćwierć okresu, 180° to przeciwfaza, a 360° to pełny okres. Przelicznik między jednostkami jest prosty radiany = stopnie · π / 180.

W telekomunikacji pomiar fazy jest kluczowy przy strojeniu anten, gdzie długość linii transmisyjnej musi być dostosowana do długości fali, aby zapewnić dopasowanie impedancyjne. W analizie sygnałów różnica faz między sygnałem nadawanym a odebranym pozwala określić opóźnienie propagacji i odległość od źródła, co jest wykorzystywane w systemach radarowych i nawigacyjnych. W sieciach energetycznych przesunięcie fazowe między napięciem a prądem decyduje o mocy czynnej i biernej. Nowoczesne analizatory wektorowe VNA umożliwiają precyzyjny pomiar fazy w zakresie mikrofal, co jest niezbędne przy projektowaniu układów dopasowujących i filtrów mikrofalowych.

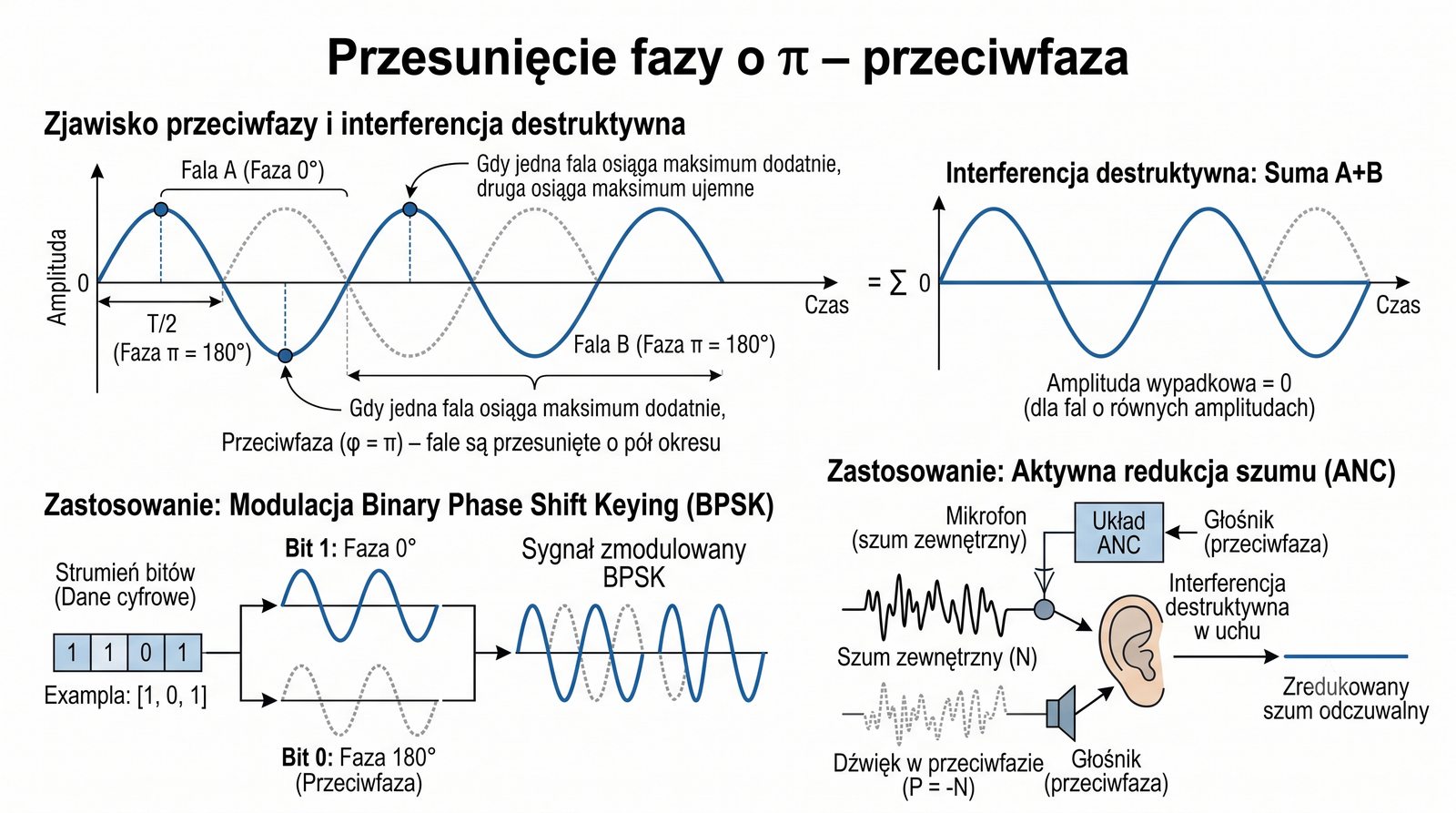

Przesunięcie fazy o π 180°, czyli przeciwfaza, jest szczególnym przypadkiem różnicy faz, w którym dwie fale o tej samej częstotliwości i amplitudzie całkowicie się znoszą przy dodawaniu. Zjawisko to nazywamy interferencją destruktywną i jest ono podstawą działania słuchawek z aktywną redukcją szumu ANC. W systemie ANC mikrofon zbiera szum otoczenia, a układ elektroniczny wytwarza sygnał w przeciwfazie, który jest odtwarzany przez głośnik, powodując wygaszenie fali akustycznej. W telekomunikacji przeciwfaza jest wykorzystywana w modulacji BPSK, gdzie faza 0° koduje bit 1, a faza 180° koduje bit 0.

W systemach antenowych celowe wprowadzenie przeciwfazy między elementami macierzy antenowej pozwala na kształtowanie charakterystyki promieniowania i tłumienie sygnału w niepożądanych kierunkach. W radiodyfuzji fale odbite od przeszkód mogą docierać do odbiornika w przeciwfazie względem fali bezpośredniej, powodując zaniki sygnału i pogorszenie jakości odbioru. W sieciach światłowodowych interferencja destruktywna jest wykorzystywana w modulatorach Macha-Zehndera do generowania sygnałów optycznych z modulacją fazy. Zrozumienie zjawiska przeciwfazy jest kluczowe przy projektowaniu systemów transmisji cyfrowej, gdzie kontrola fazy ma bezpośredni wpływ na jakość transmisji.

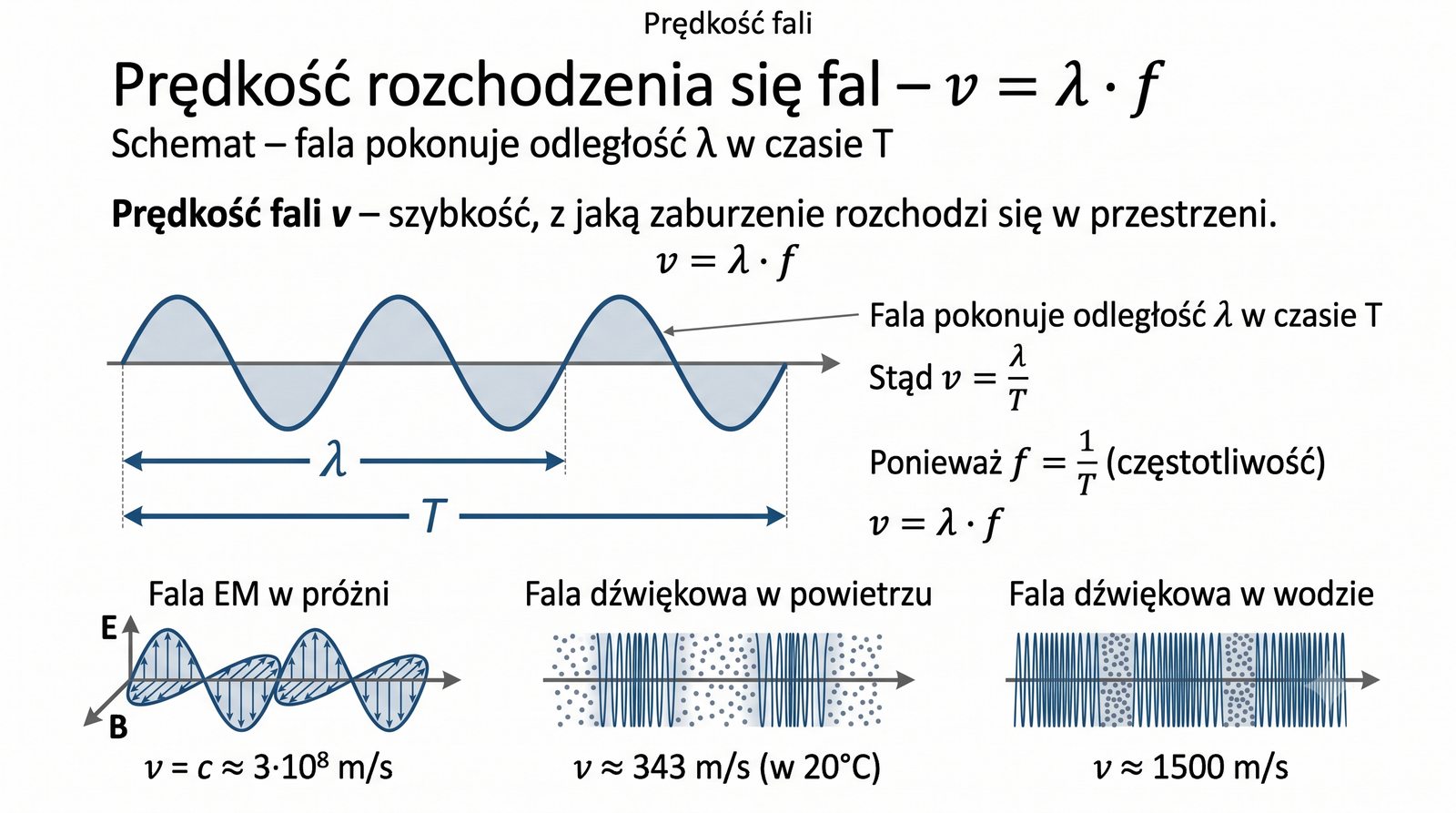

Prędkość rozchodzenia się fali v = λ·f jest kluczowym parametrem łączącym długość fali z częstotliwością i zależy od rodzaju fali oraz właściwości ośrodka. Dla fal elektromagnetycznych w próżni prędkość wynosi około 300 000 km/s i jest największą możliwą prędkością we wszechświecie, zgodnie ze szczególną teorią względności Einsteina. W ośrodkach materialnych prędkość fal EM jest mniejsza i zależy od współczynnika załamania światła v = c/n. Prędkość dźwięku w powietrzu w temperaturze 20°C wynosi około 343 m/s i rośnie wraz ze wzrostem temperatury.

Wyprowadzenie wzoru v = λ·f opiera się na prostej obserwacji w ciągu jednego okresu T fala pokonuje drogę równą jednej długości fali λ, stąd v = λ/T = λ·f. Znajomość prędkości propagacji jest niezbędna do obliczania opóźnień transmisji w systemach telekomunikacyjnych. W światłowodzie standardowym G.652 opóźnienie wynosi około 4,9 µs/km ze względu na współczynnik załamania szkła kwarcowego n ≈ 1,47. Dla łącza satelitarnego na orbicie geostacjonarnej 36 000 km opóźnienie jednokierunkowe wynosi około 120 ms, co ma istotny wpływ na działanie protokołów komunikacyjnych i aplikacji czasu rzeczywistego.

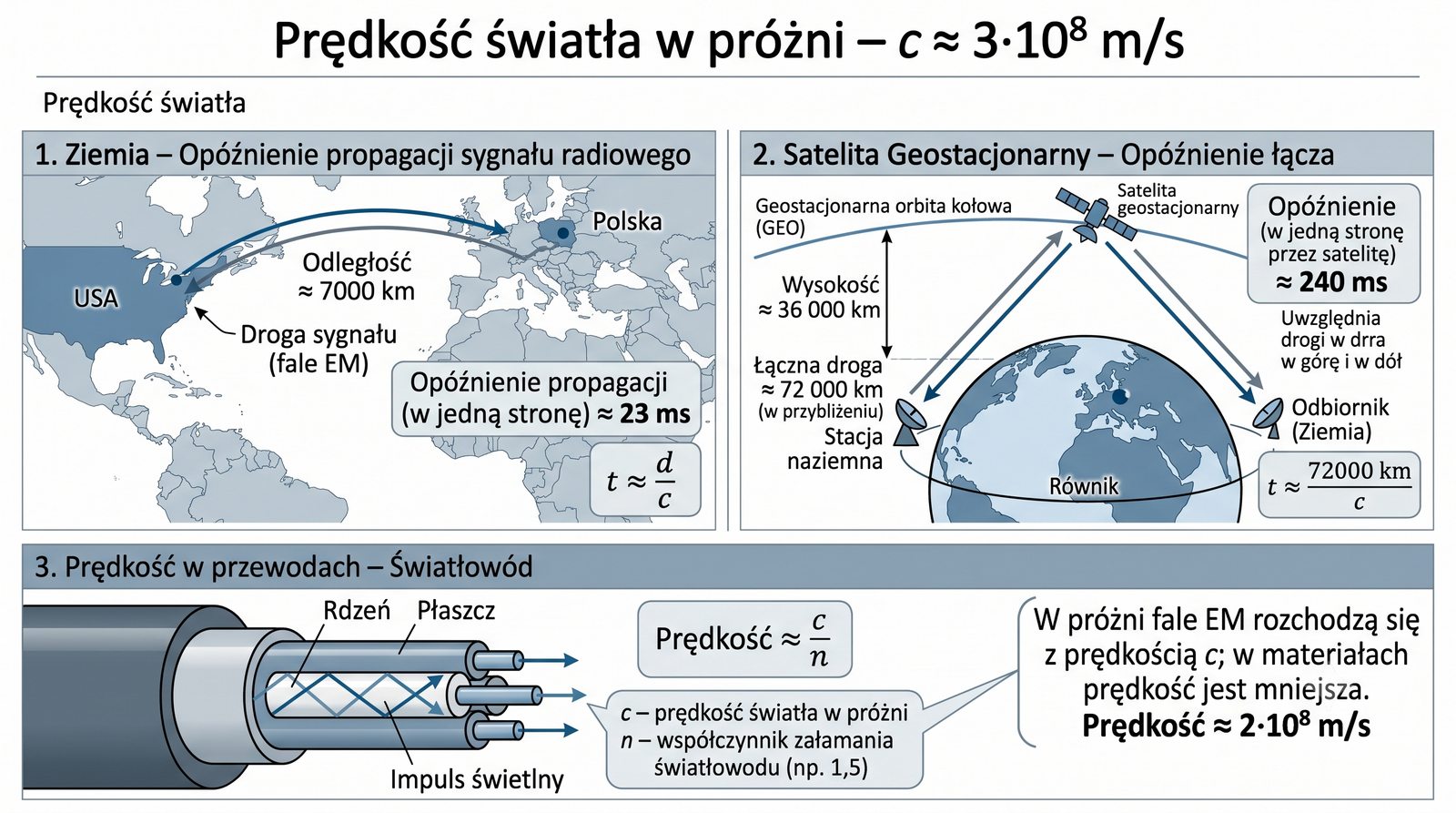

Prędkość światła w próżni c = 299 792 458 m/s jest fundamentalną stałą fizyczną i największą możliwą prędkością we wszechświecie, a definicja metra w układzie SI opiera się właśnie na tej wartości. W telekomunikacji znajomość prędkości światła ma kluczowe znaczenie przy obliczaniu opóźnień propagacyjnych w łączach satelitarnych, światłowodowych i bezprzewodowych. Dla łącza geostacjonarnego sygnał radiowy pokonuje drogę 36 000 km w jedną stronę z opóźnieniem około 120 ms, co przy transmisji dwukierunkowej daje łączne opóźnienie około 240 ms powodujące zauważalne opóźnienia w rozmowach. W światłowodzie prędkość światła jest mniejsza i wynosi około 2·10⁸ m/s ze względu na współczynnik załamania szkła n ≈ 1,5.

W systemach łączności bezprzewodowej opóźnienia propagacyjne są istotne przy projektowaniu protokołów dostępu do medium, szczególnie w sieciach komórkowych i łączach punkt-punkt. W standardzie 5G NR minimalny czas transmisji slotu wynosi 0,5 ms dla dużych odstępów podnośnych, co pozwala na uzyskanie bardzo małych opóźnień w transmisji danych. W systemach GPS dokładność pozycjonowania zależy od precyzyjnego pomiaru czasu propagacji sygnałów z satelitów i wymaga korekcji relatywistycznych związanych z ruchem satelitów i różnicą potencjałów grawitacyjnych. Prędkość światła w próżni jest stała niezależnie od prędkości źródła i obserwatora, co jest postulatem szczególnej teorii względności mającym potwierdzenie w niezliczonych eksperymentach.

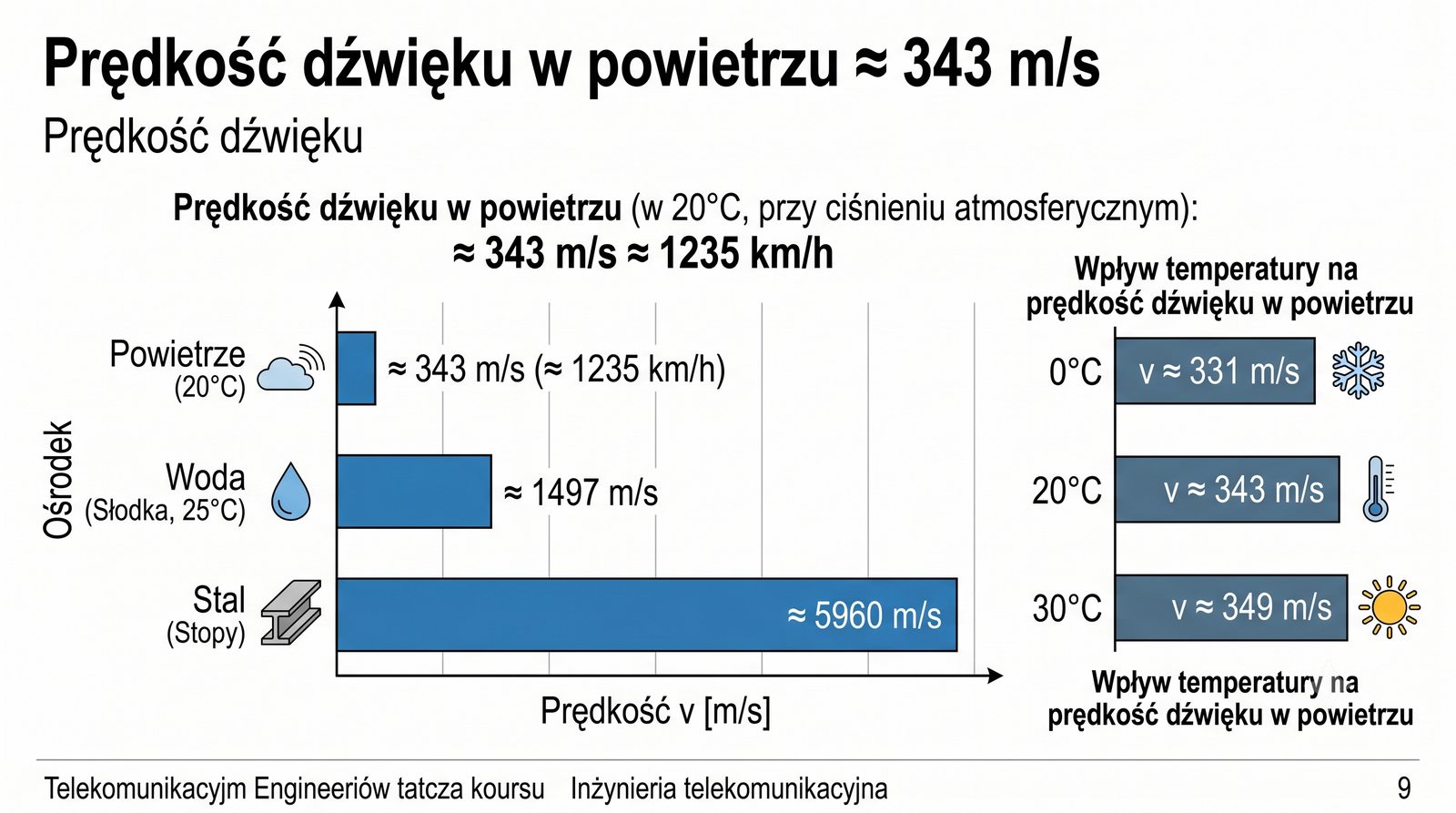

Prędkość dźwięku w powietrzu w temperaturze 20°C wynosi około 343 m/s, co odpowiada około 1235 km/h, i jest znacznie mniejsza od prędkości światła. Prędkość ta silnie zależy od temperatury zgodnie z przybliżonym wzorem v ≈ 331 + 0,6·T m/s, gdzie T to temperatura w stopniach Celsjusza. W wodzie dźwięk rozchodzi się około 4,5 razy szybciej niż w powietrzu, osiągając prędkość około 1500 m/s, co ma kluczowe znaczenie dla komunikacji podwodnej i sonarów. W materiałach stałych prędkość dźwięku jest jeszcze większa w stali około 5000–6000 m/s, a w szkle około 4500 m/s.

W telekomunikacji znajomość prędkości dźwięku jest istotna przy projektowaniu systemów akustycznych, mikrofonów, głośników i zestawów głośnomówiących. W systemach echolokacji i sonarach dokładność pomiaru odległości zależy od precyzyjnej znajomości prędkości dźwięku w danym ośrodku. W medycynie ultrasonograficznej przyjmuje się stałą prędkość 1540 m/s dla tkanek miękkich, co jest wartością uśrednioną wykorzystywaną do obliczania głębokości struktur anatomicznych. Zrozumienie zależności prędkości dźwięku od właściwości ośrodka jest niezbędne przy projektowaniu systemów akustycznych i ultradźwiękowych, od prostych czujników odległości po zaawansowane obrazowanie medyczne.

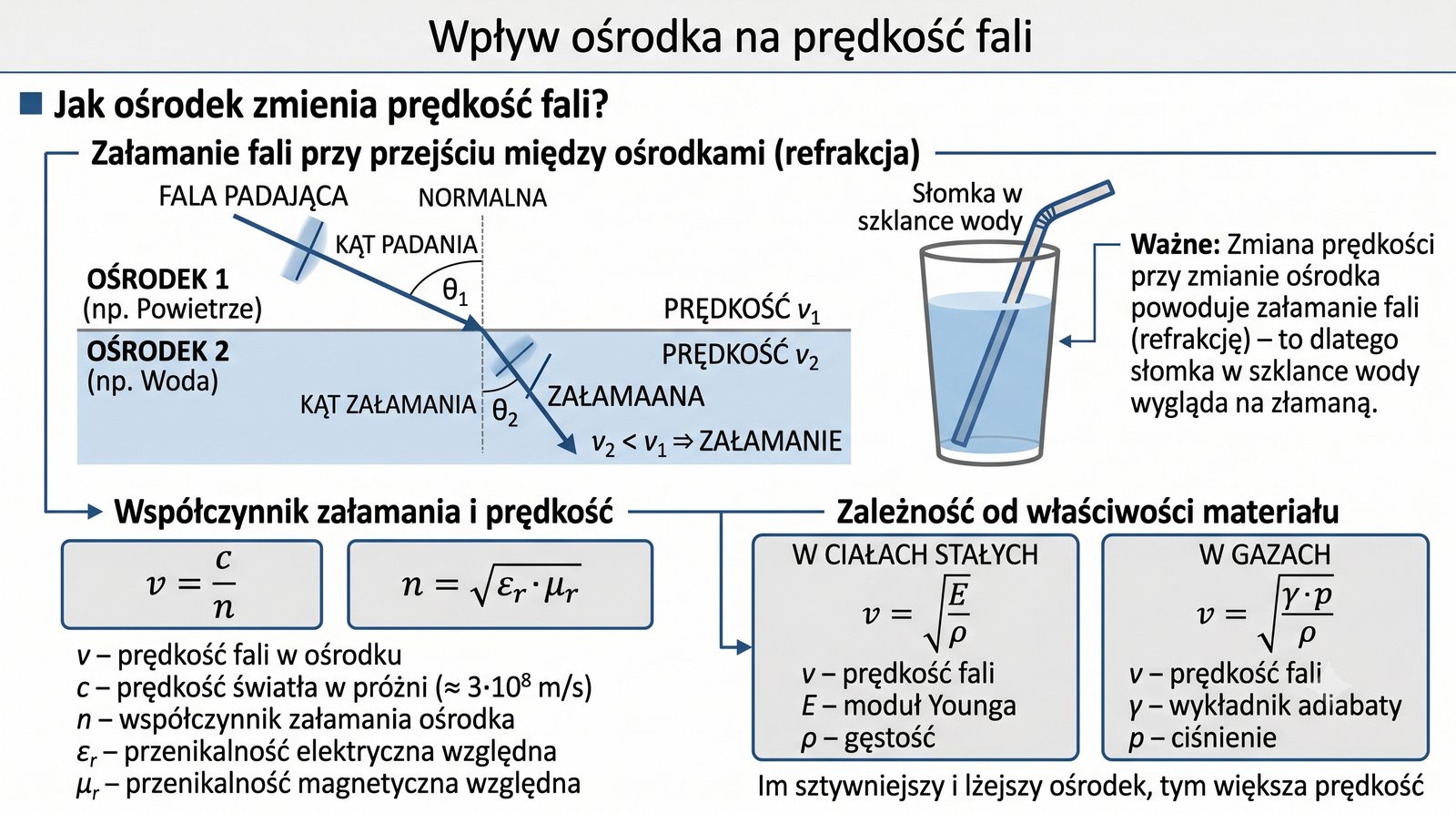

Wpływ ośrodka na prędkość fali jest diametralnie różny dla fal mechanicznych i elektromagnetycznych, co wynika z odmiennych mechanizmów propagacji. Dla fal mechanicznych prędkość zależy od sprężystości i gęstości ośrodka w ciałach stałych v = √E/ρ, gdzie E to moduł Younga, a dla gazów v = √γ·p/ρ, gdzie γ to wykładnik adiabaty. Im bardziej sprężysty i lżejszy ośrodek, tym większa prędkość dźwięku, dlatego w stali dźwięk rozchodzi się szybciej niż w powietrzu. Dla fal elektromagnetycznych prędkość zależy od współczynnika załamania n ośrodka v = c/n, gdzie n = √εr·µr.

Zmiana prędkości fali przy przejściu między ośrodkami powoduje zjawisko refrakcji załamania, które jest podstawą działania soczewek i światłowodów. W światłowodzie współczynnik załamania rdzenia jest nieco wyższy niż płaszcza, co powoduje całkowite wewnętrzne odbicie i prowadzenie światła wzdłuż włókna. Dla szkła kwarcowego n ≈ 1,47, co daje prędkość światła około 2,04·10⁸ m/s i opóźnienie około 4,9 µs/km. W atmosferze ziemskiej gradient współczynnika załamania powoduje zakrzywienie toru fal radiowych, co wpływa na zasięg łączności i jest uwzględniane w modelach propagacyjnych przy projektowaniu sieci radiowych.

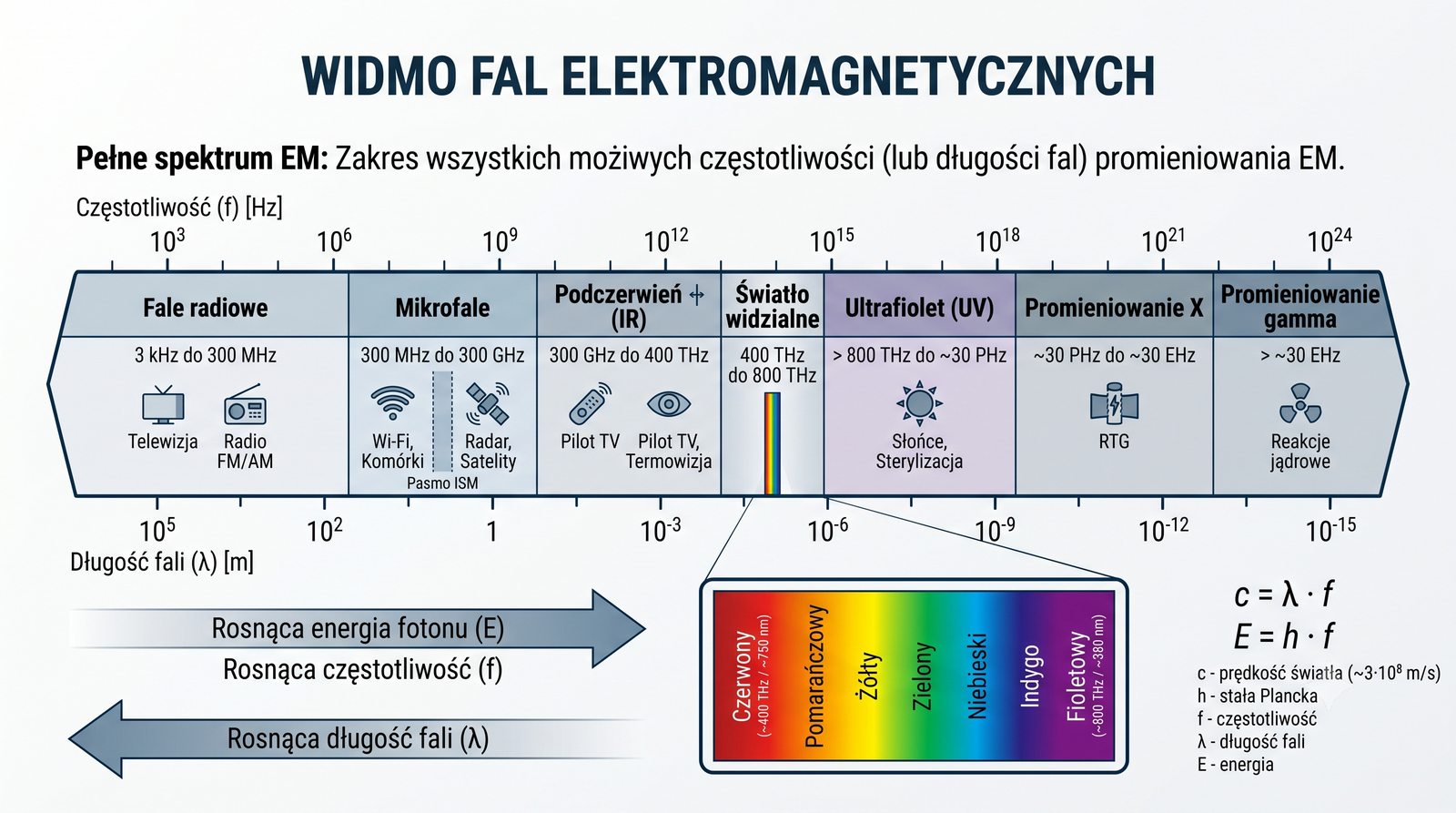

Widmo fal elektromagnetycznych obejmuje wszystkie możliwe częstotliwości promieniowania EM, od 3 kHz dla fal długich aż po 30 EHz dla promieniowania gamma, co przekłada się na długości fal od setek kilometrów do pikometrów. Podział widma na zakresy wynika z właściwości propagacyjnych, metod generacji i detekcji oraz zastosowań praktycznych poszczególnych pasm. W telekomunikacji najintensywniej wykorzystywane są fale radiowe VLF do EHF oraz podczerwień do transmisji światłowodowej. Światło widzialne stanowi jedynie wąski wycinek całego widma EM między 400 nm a 780 nm.

Każdy zakres widma EM charakteryzuje się unikalnymi właściwościami fale długie poniżej 300 kHz omijają przeszkody i odbijają się od jonosfery, co umożliwia łączność dalekiego zasięgu. Mikrofale powyżej 3 GHz wymagają linii widzenia, ale oferują szerokie pasmo i duże przepływności. Podczerwień w zakresie 300 GHz do 400 THz jest wykorzystywana w światłowodach, gdzie okna transmisyjne 1310 nm i 1550 nm zapewniają najmniejsze tłumienie w szkle kwarcowym. Promieniowanie ultrafioletowe, rentgenowskie i gamma nie są wykorzystywane w komercyjnej telekomunikacji ze względu na szkodliwość biologiczną i trudności w modulacji, ale mają zastosowanie w medycynie, astronomii i badaniach naukowych.

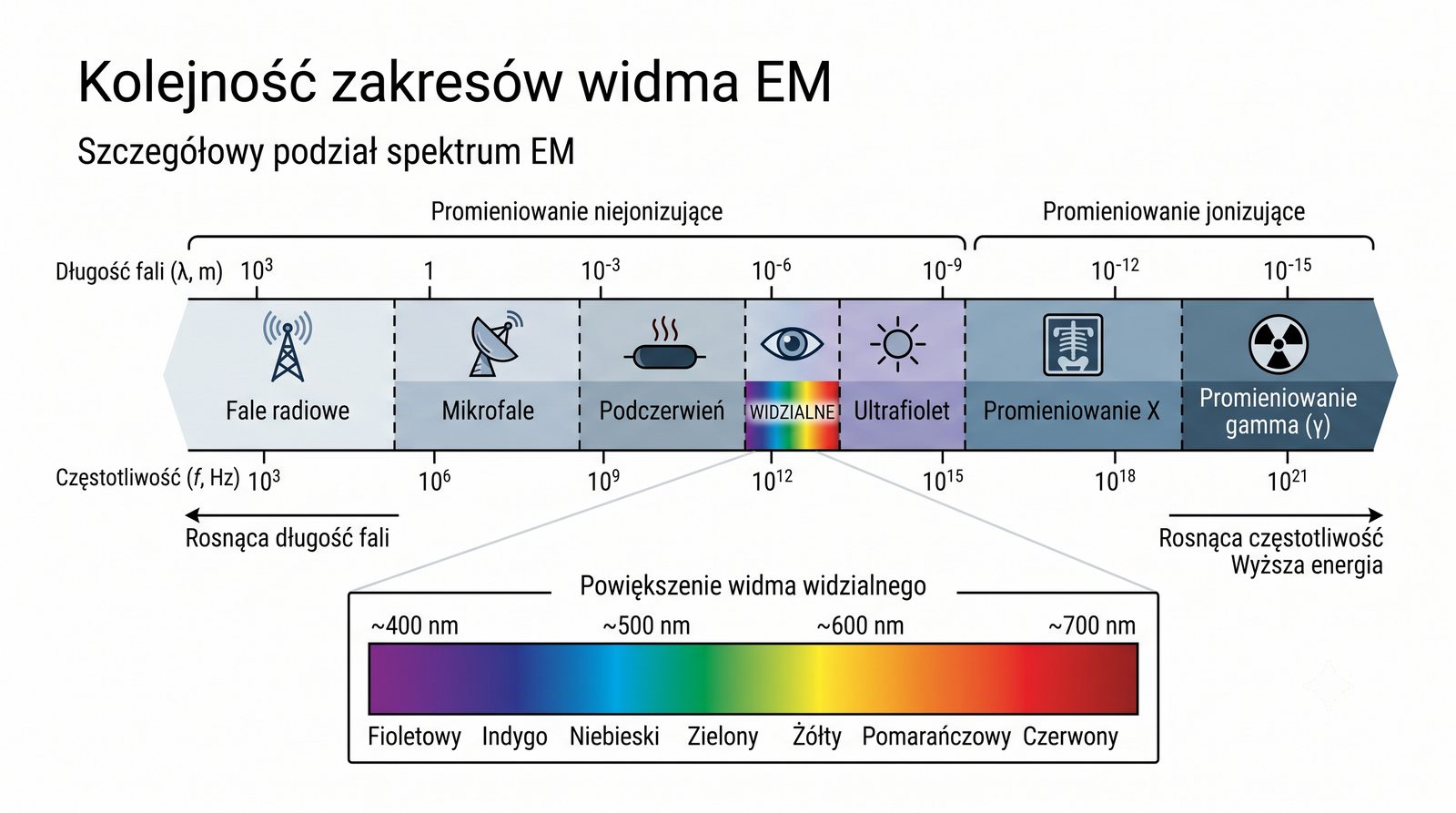

Szczegółowy podział widma elektromagnetycznego na zakresy od VLF do EHF pokazuje systematyczny wzrost częstotliwości i spadek długości fali w miarę przechodzenia do wyższych pasm. Pasmo VLF 3–30 kHz o długości fali 100–10 km jest wykorzystywane do komunikacji z okrętami podwodnymi ze względu na zdolność penetracji wody morskiej. Pasma LF i MF 30–3000 kHz są używane w radiofonii AM i nawigacji lotniczej, oferując duży zasięg dzięki odbiciom od jonosfery. Pasmo HF 3–30 MHz umożliwia łączność krótkofalową na odległości międzykontynentalne poprzez wielokrotne odbicia między jonosferą a Ziemią.

Pasmo VHF 30–300 MHz jest wykorzystywane w radiofonii FM, telewizji naziemnej i łączności lotniczej, oferując dobrą jakość transmisji przy zasięgu do około 100 km. Pasmo UHF 300–3000 MHz obsługuje telewizję cyfrową, GSM, GPS i sieci Wi-Fi, będąc najgęściej wykorzystywanym zakresem widma. Pasma SHF 3–30 GHz i EHF 30–300 GHz są wykorzystywane w systemach 5G, łączności satelitarnej i radarach, oferując bardzo duże przepływności kosztem ograniczonego zasięgu. W praktyce telekomunikacyjnej najintensywniej eksploatowane są pasma VHF, UHF i SHF, które obsługują radio, telewizję, sieci komórkowe i bezprzewodowy dostęp do internetu.

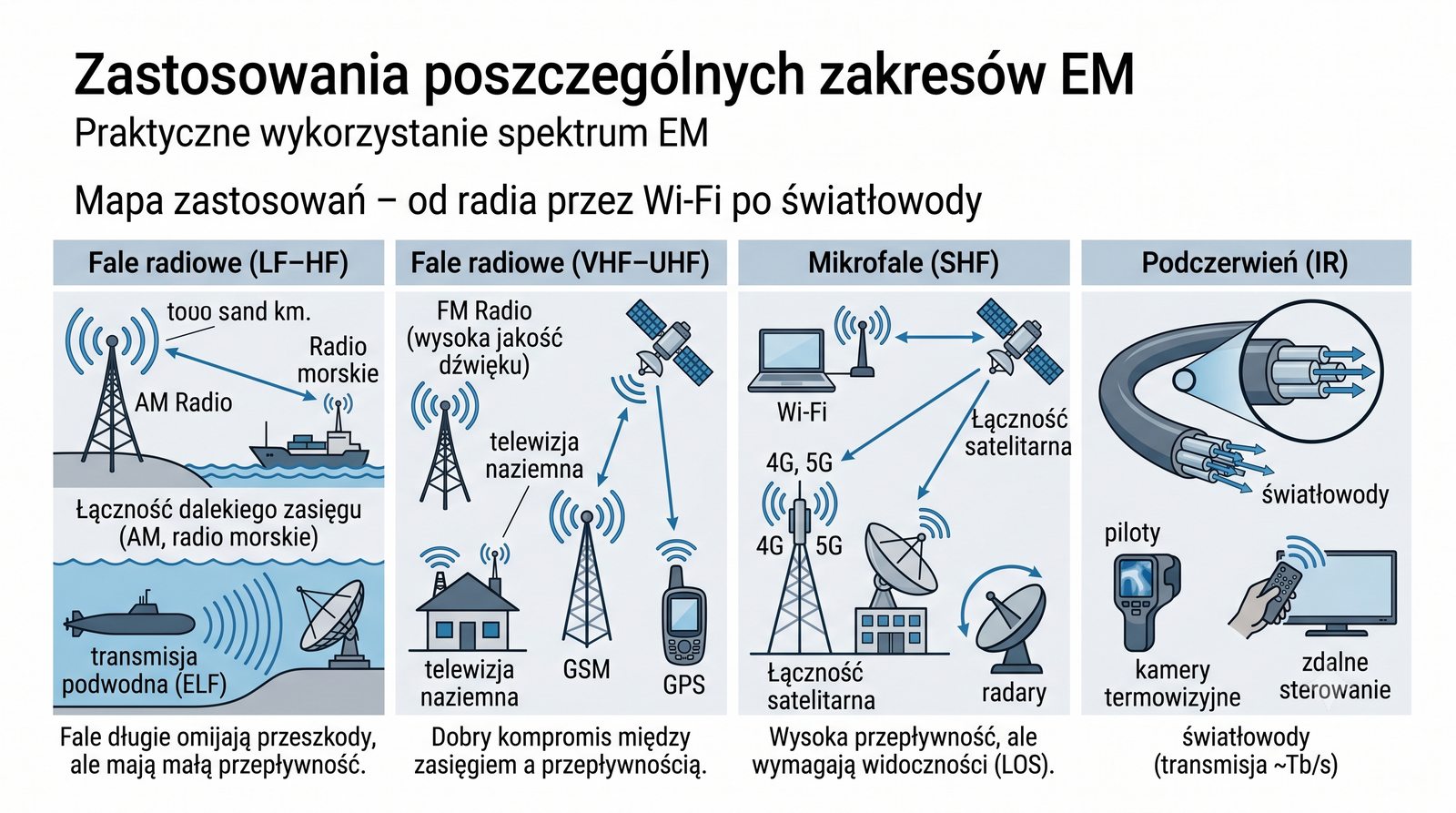

Poszczególne zakresy widma elektromagnetycznego znajdują konkretne zastosowania w systemach łączności, które wynikają z ich właściwości propagacyjnych. Fale radiowe LF-HF są wykorzystywane w łączności dalekiego zasięgu, gdzie fale długie omijają przeszkody terenowe i odbijają się od jonosfery, umożliwiając transmisję na odległości tysięcy kilometrów. Pasma VHF-UHF stanowią kompromis między zasięgiem a przepływnością, znajdując zastosowanie w radiofonii FM, telewizji, łączności komórkowej i GPS. Mikrofale SHF powyżej 3 GHz są wykorzystywane w sieciach Wi-Fi, 4G, 5G i łączności satelitarnej, gdzie wysoka przepływność wymaga linii widzenia między antenami.

Podczerwień IR w zakresie 300 GHz do 400 THz jest wykorzystywana w światłowodach, gdzie fala świetlna o długości 1550 nm przenosi dane z prędkościami rzędu terabitów na sekundę przez setki kilometrów bez wzmacniania. Światło widzialne znajduje zastosowanie w nowej technologii Li-Fi, która wykorzystuje diody LED do transmisji danych z bardzo dużymi prędkościami w pomieszczeniach zamkniętych. W technice laserowej FSO Free Space Optics wykorzystuje się lasery do bezprzewodowej transmisji danych w wolnym powietrzu na odległości do kilku kilometrów. Każdy zakres widma EM ma optymalne zastosowanie zależne od wymaganego zasięgu, przepływności, przepustowości i warunków propagacyjnych.

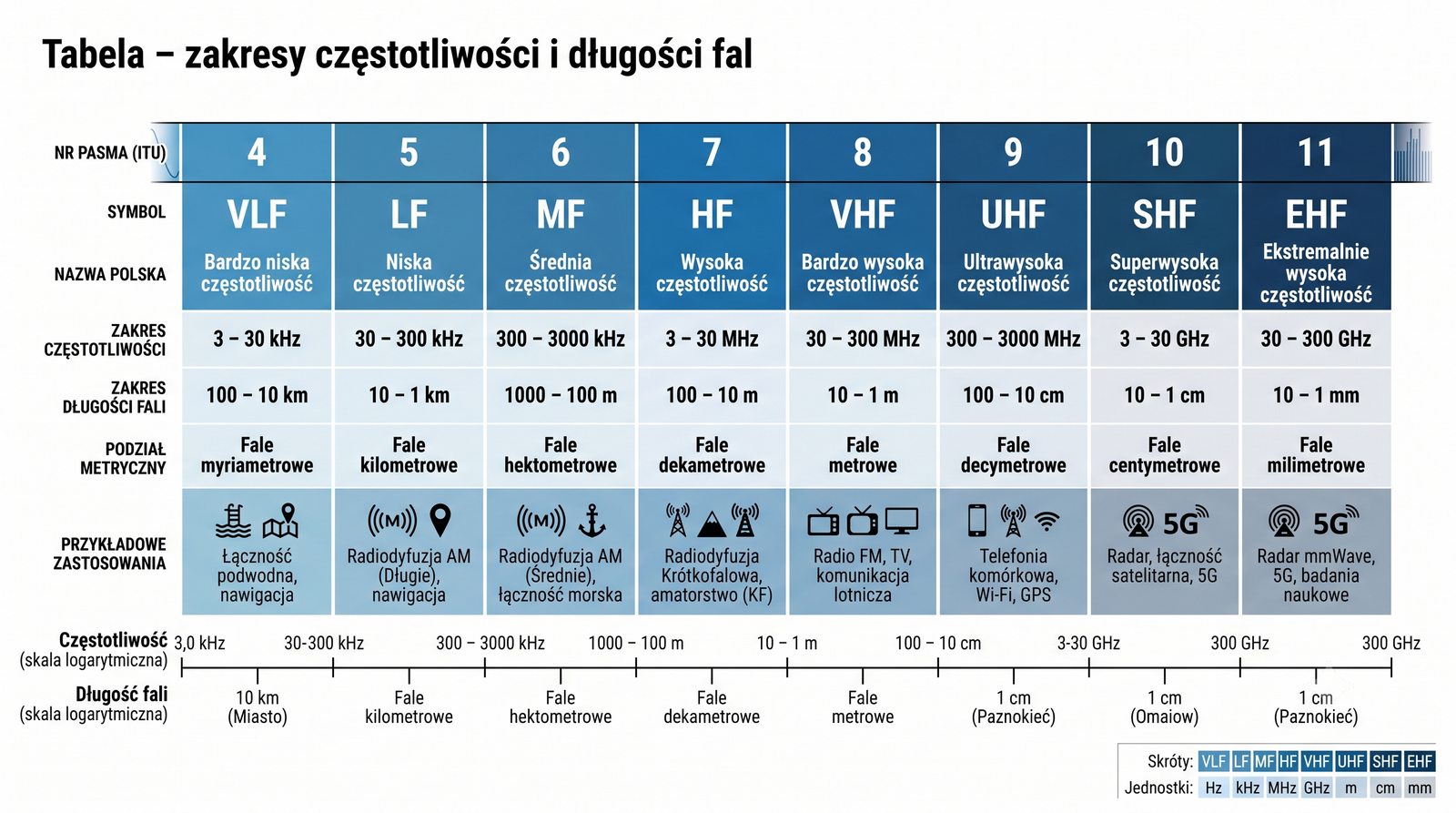

Tabela pasm częstotliwości radiowych VLF do EHF stanowi systematyczne zestawienie zakresów widma wykorzystywanych w telekomunikacji, od 3 kHz dla pasma VLF do 300 GHz dla pasma EHF. Każde pasmo ma przypisaną nazwę, zakres częstotliwości i odpowiadający mu zakres długości fal. Pasma VLF i LF charakteryzują się długościami fal rzędu kilometrów i są wykorzystywane w łączności dalekiego zasięgu oraz nawigacji. Pasma MF i HF zapewniają łączność na odległości setek do tysięcy kilometrów dzięki odbiciom jonosferycznym.

Pasma VHF i UHF są najintensywniej wykorzystywane w komercyjnej telekomunikacji, obsługując radio FM, telewizję, sieci komórkowe 2G–5G oraz GPS. Pasmo SHF 3–30 GHz jest kluczowe dla łączności satelitarnej, sieci Wi-Fi i nowoczesnych systemów 5G mid-band. Pasmo EHF 30–300 GHz, zwane falami milimetrowymi, jest obecnie wprowadzane w sieciach 5G mmWave i planowane dla przyszłych systemów 6G, oferując ogromne pasmo transmisyjne kosztem bardzo ograniczonego zasięgu. Znajomość podziału pasm jest niezbędna przy projektowaniu systemów radiowych i uzyskiwaniu pozwoleń na wykorzystanie częstotliwości od krajowych regulatorów widma.

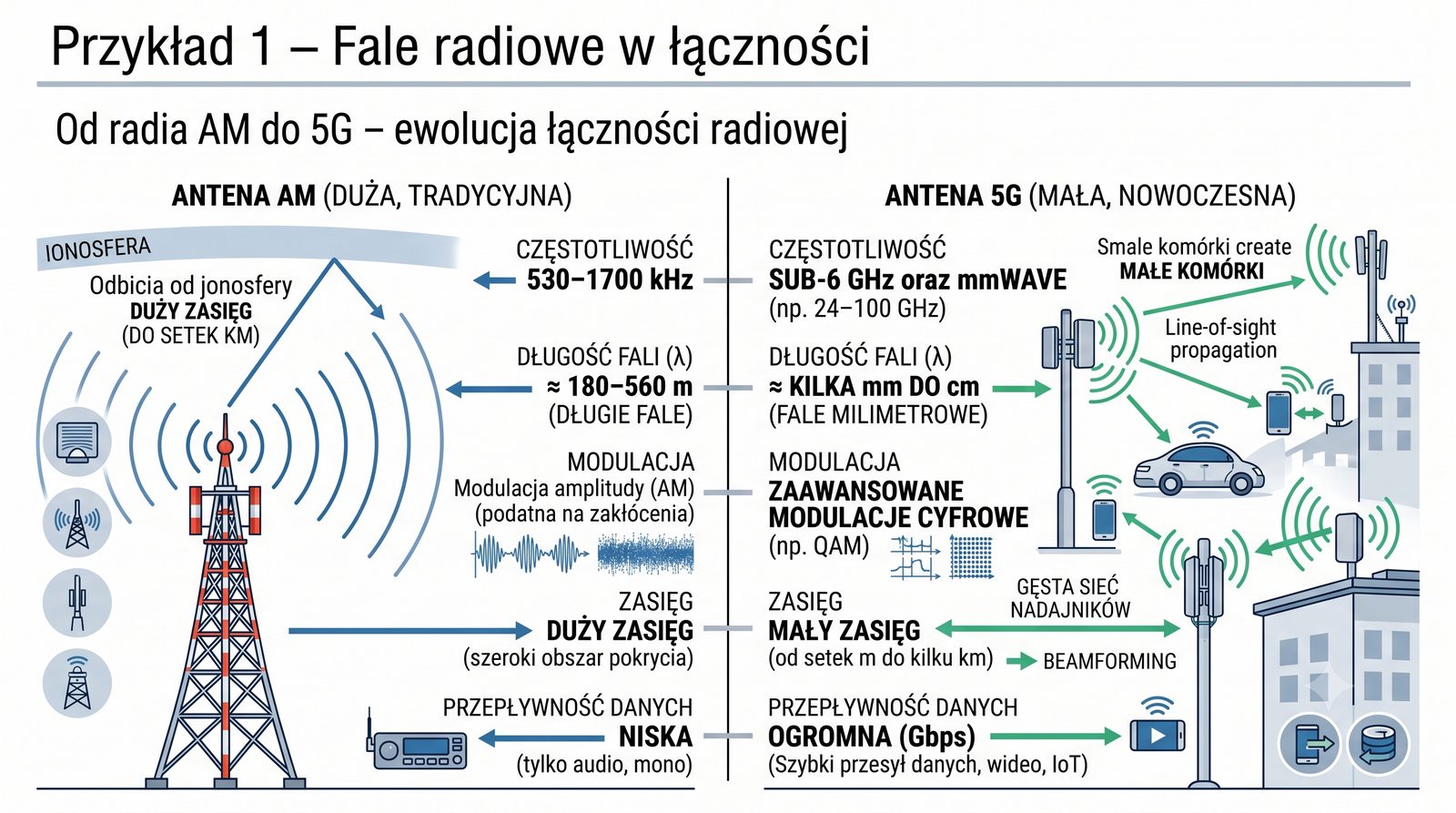

Ewolucja łączności radiowej od radia AM przez FM do 5G obrazuje, jak zmiana zakresu częstotliwości wpływa na parametry transmisji. Radio AM pracujące w paśmie 530–1700 kHz z długością fali 180–560 metrów oferuje duży zasięg do setek kilometrów dzięki odbiciom od jonosfery, ale ma niską jakość dźwięku i jest podatne na zakłócenia atmosferyczne. Radio FM w paśmie 88–108 MHz z długością fali około 3 metrów zapewnia wysoką jakość dźwięku stereo i odporność na zakłócenia dzięki modulacji częstotliwości, ale zasięg jest ograniczony do około 100 km ze względu na propagację w linii widzenia. Systemy 2G GSM w pasmach 900 i 1800 MHz umożliwiły pierwszą masową telefonię komórkową z podstawową transmisją danych.

Sieci 4G LTE w pasmach 800–2600 MHz zapewniły szybki dostęp do internetu mobilnego z przepływnościami do 300 Mb/s. Najnowsza generacja 5G wykorzystuje trzy zakresy częstotliwości pasmo niskie poniżej 1 GHz dla szerokiego zasięgu, pasmo średnie 3,4–3,8 GHz mid-band dla kompromisu między zasięgiem a przepływnością oraz fale milimetrowe mmWave 24–40 GHz dla gigabitowych przepływności w gęsto zaludnionych obszarach. Fale milimetrowe oferują przepływności do 20 Gb/s, ale wymagają gęstej sieci małych stacji bazowych i zaawansowanych technik beamformingu z użyciem macierzy anten fazowanych. Każda kolejna generacja łączności bezprzewodowej przesuwa się w kierunku wyższych częstotliwości, aby uzyskać większe pasmo transmisyjne kosztem malejącego zasięgu.

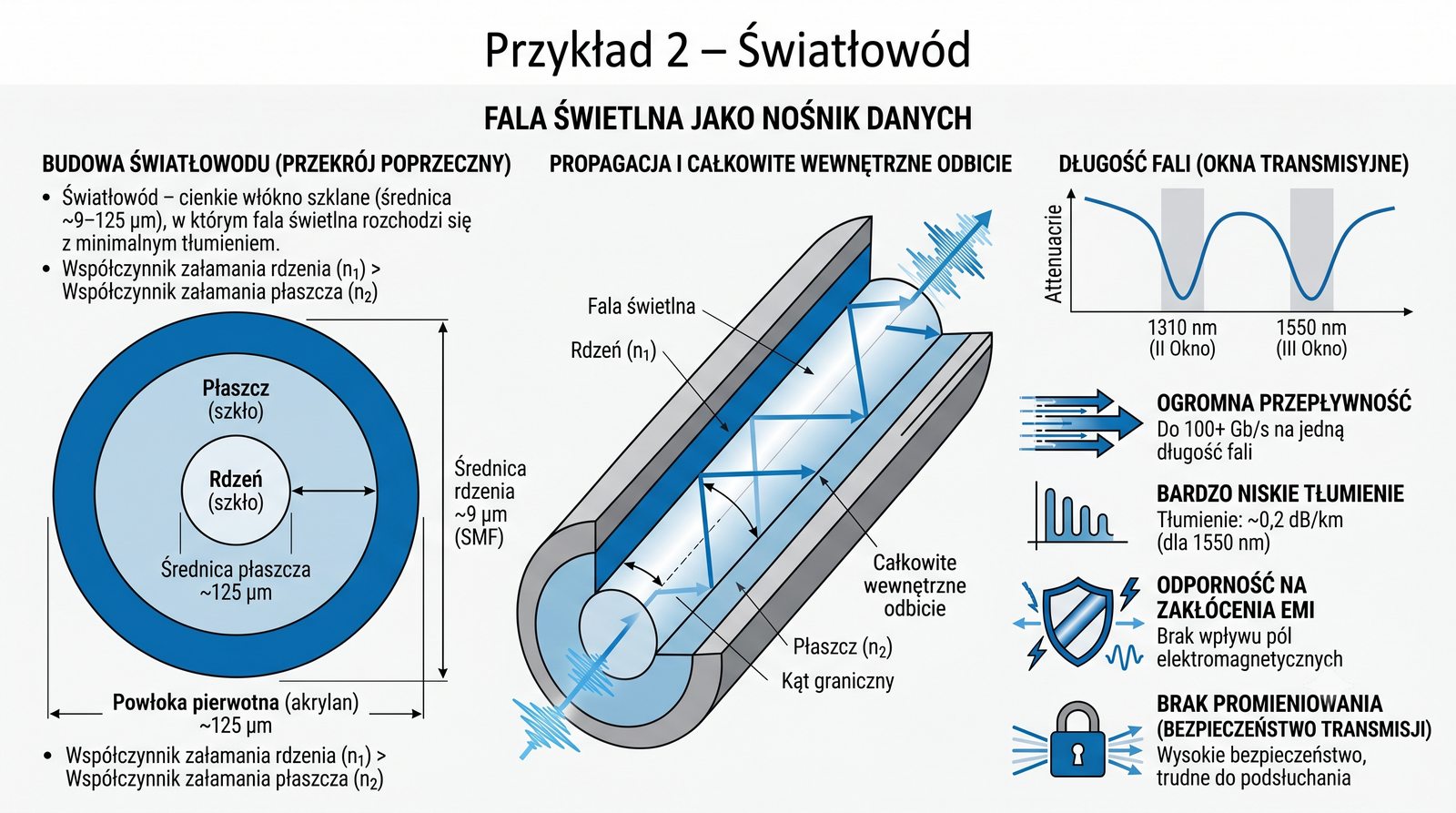

Światłowód jest przykładem wykorzystania fali świetlnej jako nośnika informacji, gdzie światło podczerwone o długości fali 1310 nm lub 1550 nm rozchodzi się w szklanym włóknie z minimalnym tłumieniem. Standardowy światłowód jednomodowy G.652 ma średnicę rdzenia 9 µm i płaszcza 125 µm, a fala świetlna jest prowadzona w rdzeniu dzięki zjawisku całkowitego wewnętrznego odbicia. W oknie transmisyjnym 1550 nm tłumienie wynosi zaledwie około 0,2 dB/km, co pozwala na transmisję na odległości do 100 km bez wzmacniania. Przepływność pojedynczego włókna może sięgać 100 Gb/s na jednej długości fali, a z wykorzystaniem multipleksacji WDM nawet kilkudziesięciu Tb/s.

Zalety światłowodów w porównaniu z mediami miedzianymi są ogromne odporność na zakłócenia elektromagnetyczne EMI, brak emisji promieniowania elektromagnetycznego na zewnątrz, małe rozmiary i waga kabla oraz bardzo niskie straty transmisyjne. Ograniczenia obejmują wysoki koszt instalacji wymagający specjalistycznego sprzętu do spawania włókien, wrażliwość na ostre zgięcia oraz konieczność konwersji elektro-optycznej na końcach łącza. W sieciach dostępowych FTTH światłowód jest doprowadzany bezpośrednio do mieszkania abonenta, umożliwiając usługi triple-play z przepływnościami gigabitowymi. W połączeniu z techniką DWDM gęstą multipleksację z podziałem długości fali światłowody stanowią kręgosłup światowego internetu, łącząc kontynenty podmorskimi kablami optycznymi o przepływności setek terabitów na sekundę.

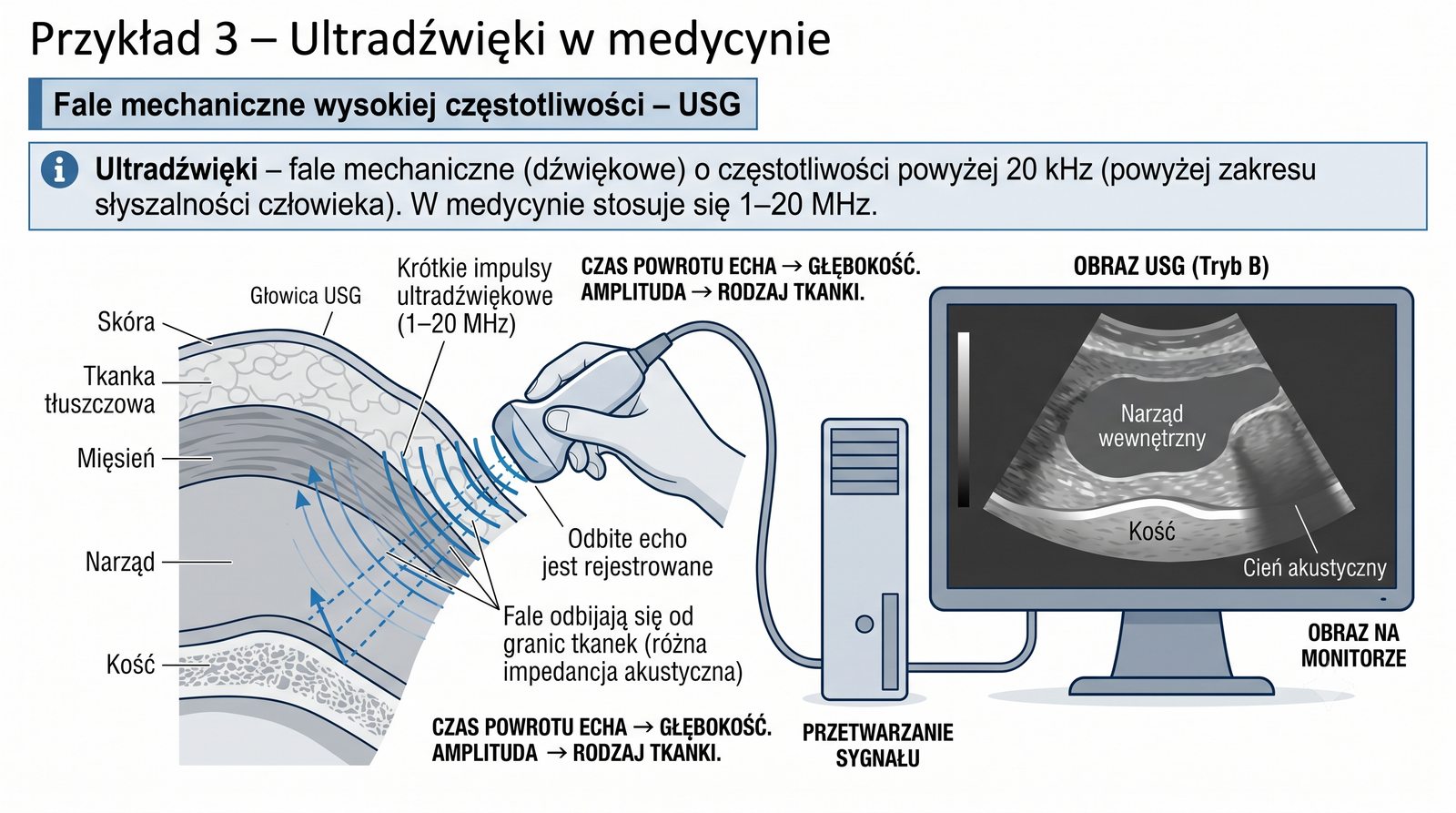

Ultradźwięki to fale mechaniczne o częstotliwości powyżej 20 kHz, przekraczającej zakres słyszalności człowieka, znajdujące zastosowanie w medycynie, przemyśle i technice. W ultrasonografii medycznej USG wykorzystuje się fale o częstotliwości 1–20 MHz do obrazowania tkanek miękkich, gdzie głowica emituje krótkie impulsy ultradźwiękowe, a odbite echo jest rejestrowane i przetwarzane na obraz. Zasada działania opiera się na różnicy impedancji akustycznej między tkankami im większa różnica, tym silniejsze echo, co pozwala na rozróżnienie struktur anatomicznych. W badaniach nieniszczących NDT ultradźwięki służą do wykrywania wad materiałowych w metalach i kompozytach.

W sonarach i systemach echolokacji ultradźwięki są wykorzystywane do określania odległości i wykrywania obiektów pod wodą, gdzie fale radiowe tłumione są bardzo silnie. Prędkość dźwięku w wodzie około 1500 m/s jest około 4,5 razy większa niż w powietrzu, co wpływa na konstrukcję przetworników i algorytmy przetwarzania sygnałów. W telekomunikacji podwodnej ultradźwięki są podstawową metodą transmisji danych na krótkie i średnie odległości w środowisku morskim. Naturalnym przykładem echolokacji ultradźwiękowej są nietoperze i delfiny, które wykorzystują tę zdolność do nawigacji i polowania w warunkach ograniczonej widoczności.

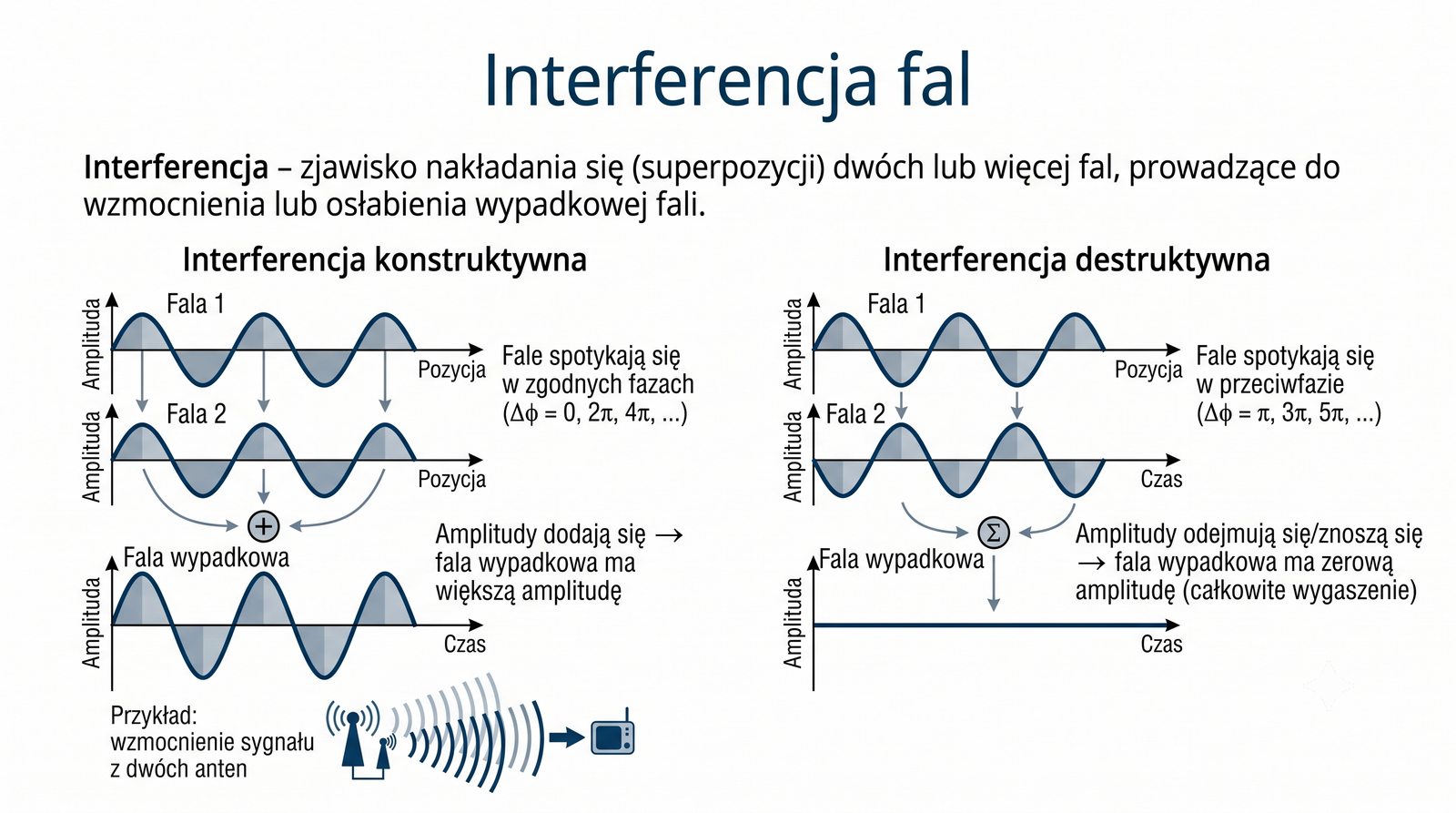

Interferencja to zjawisko nakładania się dwóch lub więcej fal, prowadzące do wzmocnienia interferencja konstruktywna lub osłabienia interferencja destruktywna fali wypadkowej w zależności od różnicy faz między falami. Interferencja konstruktywna występuje, gdy grzbiety fal spotykają się w zgodnych fazach Δφ = 0, 2π, 4π..., co powoduje dodawanie się amplitud i wzmocnienie sygnału. Interferencja destruktywna ma miejsce, gdy grzbiet jednej fali spotyka dolinę drugiej Δφ = π, 3π, 5π..., co prowadzi do odejmowania amplitud i osłabienia lub całkowitego wygaszenia sygnału. Zasada superpozycji mówi, że wypadkowe wychylenie jest sumą algebraiczną wychyleń poszczególnych fal.

W telekomunikacji interferencja jest zjawiskiem najczęściej niepożądanym, powodującym zniekształcenia sygnału i pogorszenie jakości transmisji. W systemach MIMO multipleksowania z podziałem przestrzennym interferencja między strumieniami danych jest celowo wykorzystywana do zwiększenia przepływności poprzez transmisję wielu niezależnych strumieni na tej samej częstotliwości. W systemach OFDM z ortogonalnym podziałem częstotliwości interferencję międzysymbolową ISI eliminuje się przez wprowadzenie odstępu ochronnego cyclic prefix między kolejnymi symbolami. W sieciach komórkowych zarządzanie interferencją jest kluczowym elementem planowania sieci, stosuje się techniki takie jak fractional frequency reuse i ICIC do minimalizacji zakłóceń między sąsiednimi komórkami.

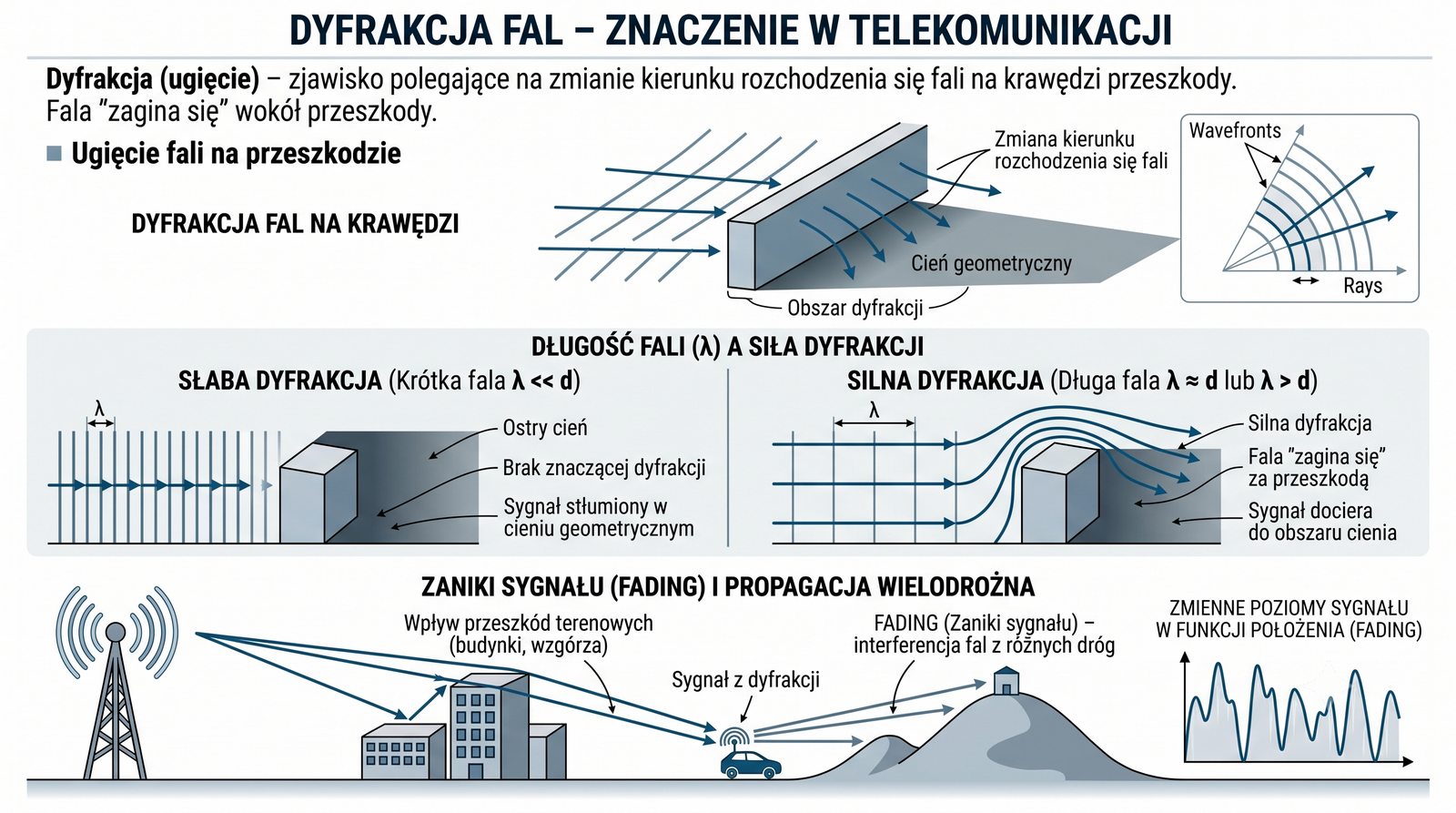

Dyfrakcja ugięcie fali na krawędzi przeszkody jest zjawiskiem, które pozwala fali na zmianę kierunku propagacji i dotarcie do obszarów znajdujących się w cieniu geometrycznym przeszkody. Zjawisko to jest tym silniejsze, im dłuższa jest fala w stosunku do rozmiaru przeszkody, dlatego fale długie o długości setek metrów łatwo uginają się na budynkach i wzniesieniach. Dla fal krótkich, takich jak mikrofale centymetrowe, dyfrakcja jest słaba i wymagają one linii widzenia LOS między nadajnikiem a odbiornikiem dla zapewnienia stabilnej transmisji. Zjawisko dyfrakcji jest opisane matematycznie przez zasadę Huygensa-Fresnela, zgodnie z którą każdy punkt czoła fali jest źródłem fali kulistej.

W telekomunikacji dyfrakcja ma kluczowe znaczenie dla zasięgu systemów radiowych, szczególnie w terenach zurbanizowanych i pagórkowatych. Fale radiowe AM o długości kilometra uginają się na przeszkodach terenowych, zapewniając odbiór w dolinach i za wzgórzami, co tłumaczy ich duży zasięg. W sieciach komórkowych dyfrakcja na krawędziach budynków umożliwia odbiór sygnału w obszarach bez bezpośredniej widoczności stacji bazowej. Jednocześnie dyfrakcja przyczynia się do propagacji wielodrożnej multipath, gdzie fala dociera do odbiornika wieloma drogami o różnej długości, co powoduje interferencję i zaniki sygnału fading. W modelowaniu propagacji radiowej stosuje się modele dyfrakcyjne, takie jak model Fresnela i model przeszkody ostrzowej knife-edge, do przewidywania tłumienia sygnału za przeszkodami.

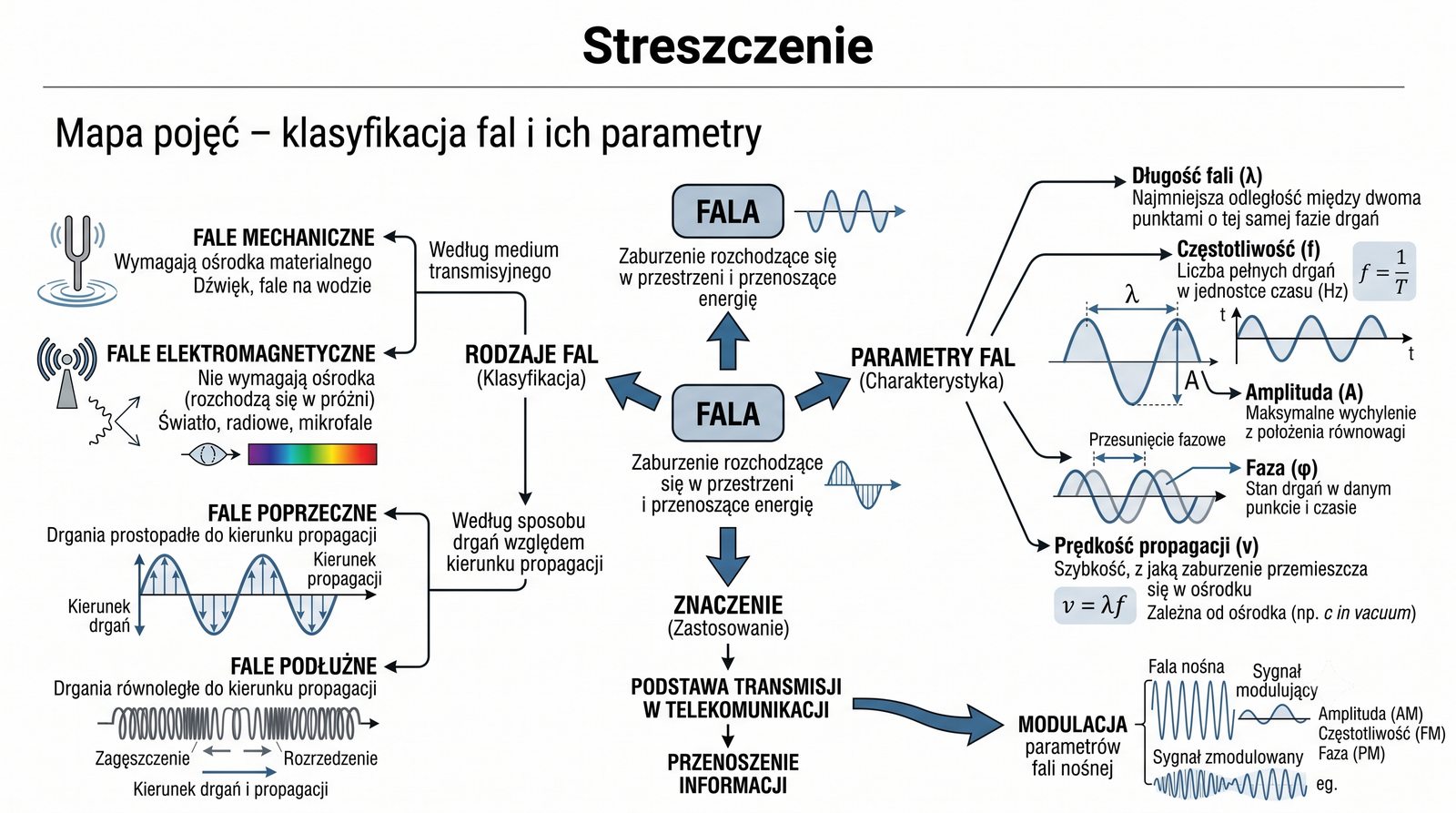

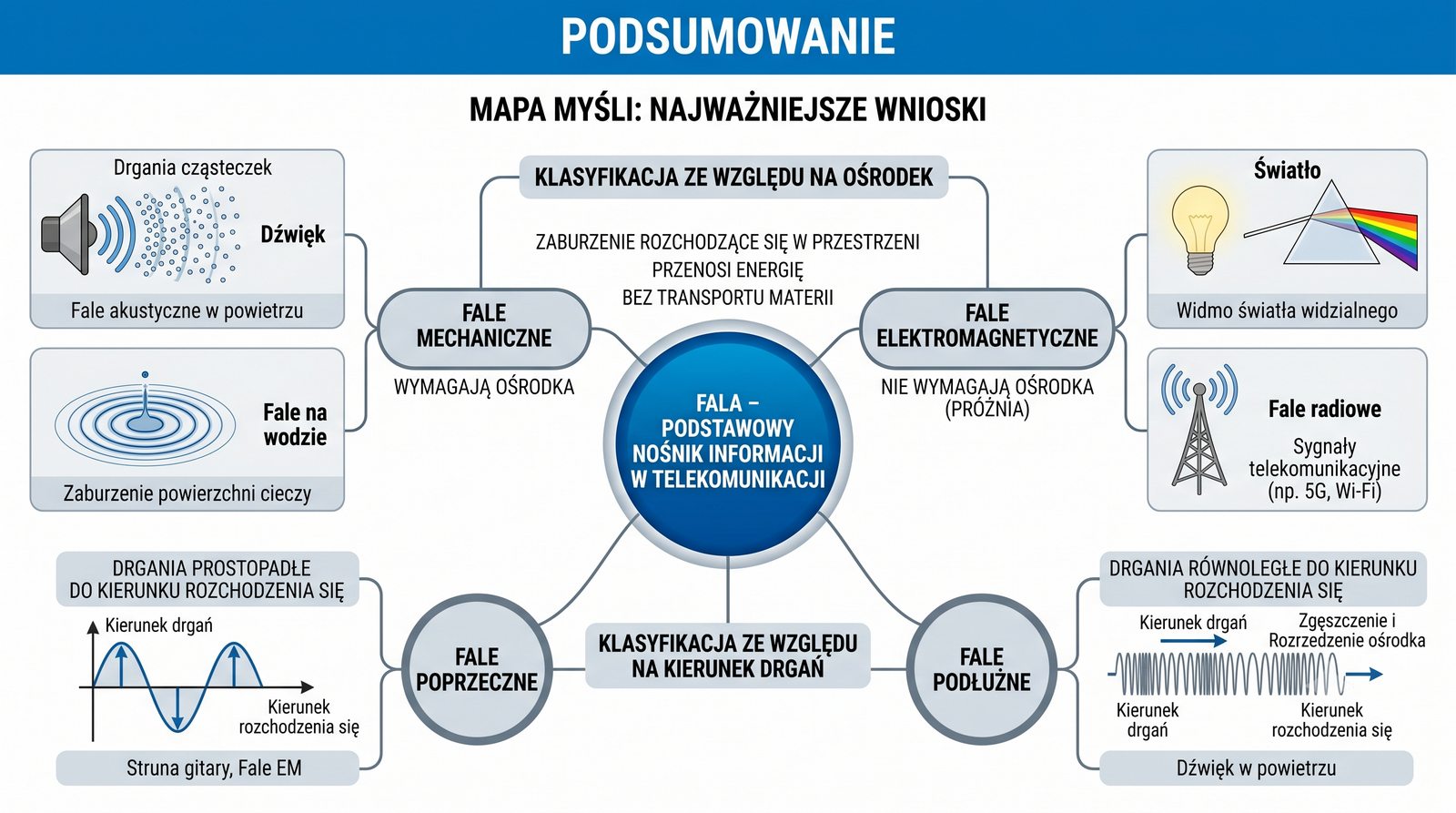

Podsumowanie prezentacji zestawia najważniejsze pojęcia, które student powinien zapamiętać i swobodnie stosować w dalszej edukacji. Fala jako zaburzenie rozchodzące się w przestrzeni i przenoszące energię bez transportu materii jest podstawowym nośnikiem informacji w telekomunikacji. Kluczowe parametry fali długość λ, częstotliwość f, okres T, amplituda A, faza φ i prędkość v są ze sobą powiązane fundamentalnymi zależnościami v = λ·f i T = 1/f. Zrozumienie różnic między falami mechanicznymi a elektromagnetycznymi oraz między falami poprzecznymi a podłużnymi jest niezbędne dla projektowania systemów łączności.

Widmo elektromagnetyczne od fal długich po promieniowanie gamma stanowi zasób naturalny, którego świadome wykorzystanie jest podstawą wszystkich systemów łączności bezprzewodowej i światłowodowej. Znajomość zjawisk interferencji i dyfrakcji pozwala przewidywać zachowanie sygnałów w rzeczywistych warunkach propagacyjnych i projektować systemy odporne na zakłócenia. Prezentacja ta stanowi fundament dla kolejnych modułów kursu, które będą rozwijać zagadnienia modulacji, multipleksacji, kodowania i cyfrowego przetwarzania sygnałów. Zachęca się studentów do aktywnego pogłębiania wiedzy poprzez samodzielne eksperymenty i studiowanie dodatkowych materiałów źródłowych.

Slajd końcowy kończy moduł dotyczący fal i ich charakterystyki w ramach kursu wprowadzającego do telekomunikacji. Wiedzę zdobytą podczas wykładu warto ugruntować poprzez samodzielne studiowanie dodatkowych materiałów i rozwiązywanie zadań rachunkowych z zakresu parametrów falowych. Aktywna dyskusja i wymiana spostrzeżeń między studentami są najlepszym sposobem na głębokie zrozumienie omawianych zagadnień i ich praktycznych zastosowań. Kolejne moduły kursu będą opierać się na fundamentach położonych w tej prezentacji, dlatego solidne opanowanie materiału jest kluczowe dla dalszego postępu w nauce.

Autorzy kursu zachęcają do kontaktu mailowego w razie pytań, wątpliwości lub sugestii dotyczących materiału dydaktycznego. Zaleca się regularne powtarzanie przerobionego materiału oraz samodzielne poszukiwanie przykładów zastosowania fal w nowoczesnych technologiach telekomunikacyjnych. Śledzenie bieżących trendów w telekomunikacji takich jak rozwój sieci 5G, internet rzeczy IoT czy przetwarzanie sygnałów w chmurze pozwoli studentom lepiej zrozumieć praktyczne znaczenie prezentowanych koncepcji. Życzymy owocnej nauki i satysfakcji z odkrywania tajników współczesnej telekomunikacji.
