Modulacja jest fundamentalnym procesem w systemach telekomunikacyjnych, polegającym na kształtowaniu parametrów fali nośnej zgodnie z przebiegiem sygnału informacyjnego. Proces ten umożliwia efektywne przenoszenie informacji na duże odległości przy użyciu fal elektromagnetycznych. W ramach niniejszej prezentacji zostaną omówione zarówno modulacje analogowe, jak i cyfrowe, ze szczególnym uwzględnieniem AM, FM, PSK, QPSK oraz QAM. Każda z tych technik ma unikalne właściwości, które decydują o jej przydatności w konkretnych zastosowaniach. Celem wykładu jest przedstawienie zasad działania poszczególnych modulacji oraz ich praktycznej implementacji w nowoczesnych systemach łączności.

W trakcie prezentacji zostaną przeanalizowane kluczowe parametry, takie jak głębokość modulacji, dewiacja częstotliwości, indeks modulacji oraz efektywność widmowa. Omówione zostaną również zagadnienia związane z widmem sygnałów zmodulowanych, opisane za pomocą funkcji Bessela w przypadku FM. Przedstawione zostaną rzeczywiste zastosowania omawianych technik w radiofonii, sieciach komórkowych, łączności satelitarnej oraz systemach WiFi. Szczególna uwaga zostanie poświęcona kompromisom między przepływnością, odpornością na zakłócenia a zajmowanym pasmem.

Prezentacja stanowi kompleksowe wprowadzenie do zagadnienia modulacji w telekomunikacji, począwszy od definicji i celów stosowania, a skończywszy na zaawansowanych technikach, takich jak QAM i OFDM. Modulacja umożliwia dopasowanie charakterystyki sygnału do właściwości kanału transmisyjnego, co jest kluczowe dla zapewnienia niezawodnej komunikacji. Dzięki modulacji możliwe jest również zwielokrotnienie kanałów w technice FDM oraz zwiększenie odporności transmisji na zakłócenia. Współczesne systemy telekomunikacyjne wykorzystują adaptacyjny dobór modulacji w zależności od chwilowych warunków propagacyjnych. Zagadnienie to ma kluczowe znaczenie w projektowaniu sieci 4G/LTE, 5G oraz WiFi w standardzie 802.11ax.

W dalszej części materiału omówione zostaną modulacje analogowe AM i FM wraz z analizą ich widm oraz porównaniem właściwości użytkowych. Następnie przedstawione zostaną modulacje cyfrowe PSK i QPSK, z uwzględnieniem diagramów konstelacji i kodowania Graya. Końcowa część prezentacji dotyczy zaawansowanych technik QAM i OFDM, które stanowią podstawę nowoczesnych systemów szerokopasmowych. Materiał został przygotowany w formie przystępnej dla studentów kierunków technicznych, z licznymi przykładami praktycznymi i odniesieniami do rzeczywistych standardów telekomunikacyjnych.

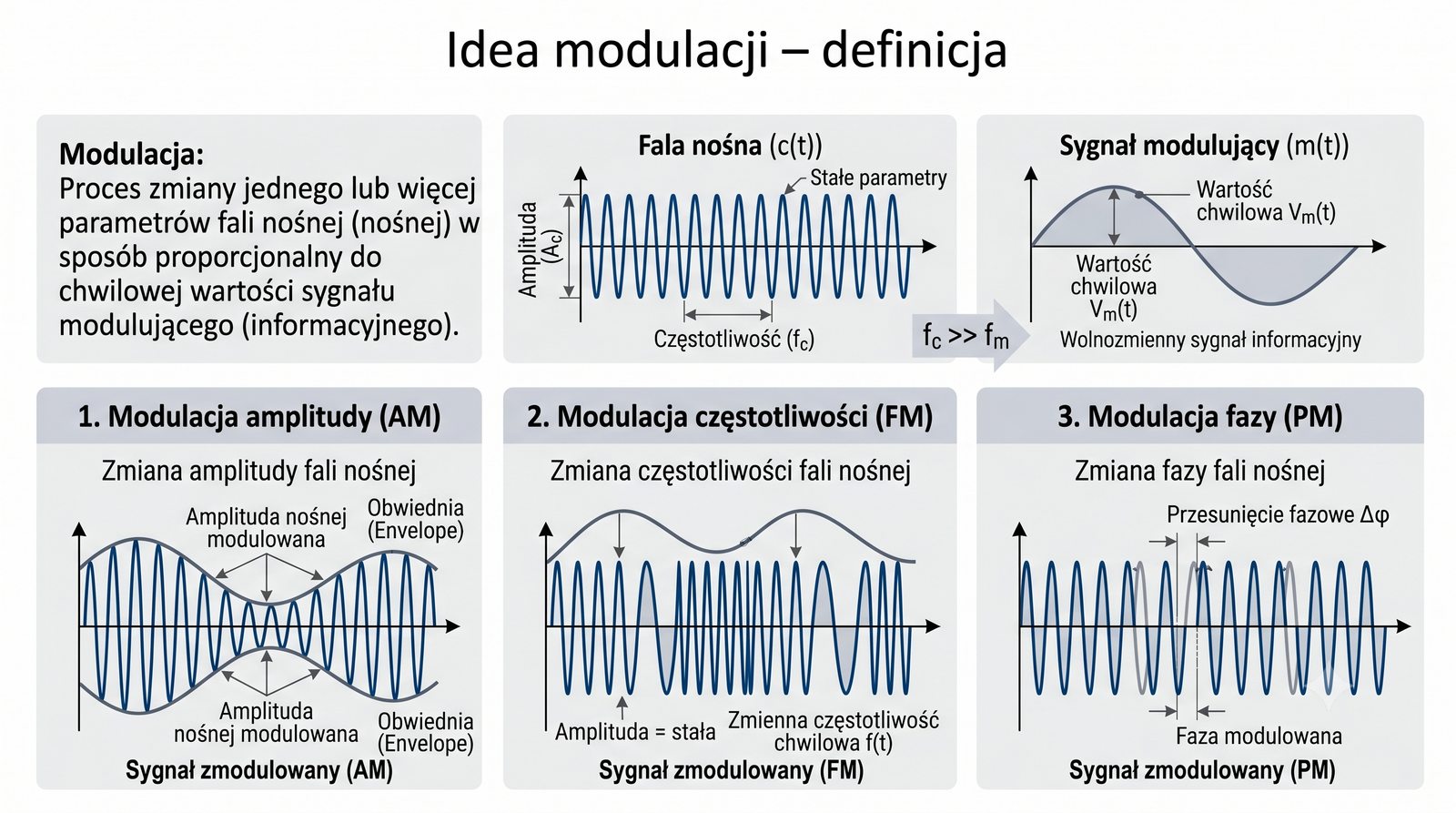

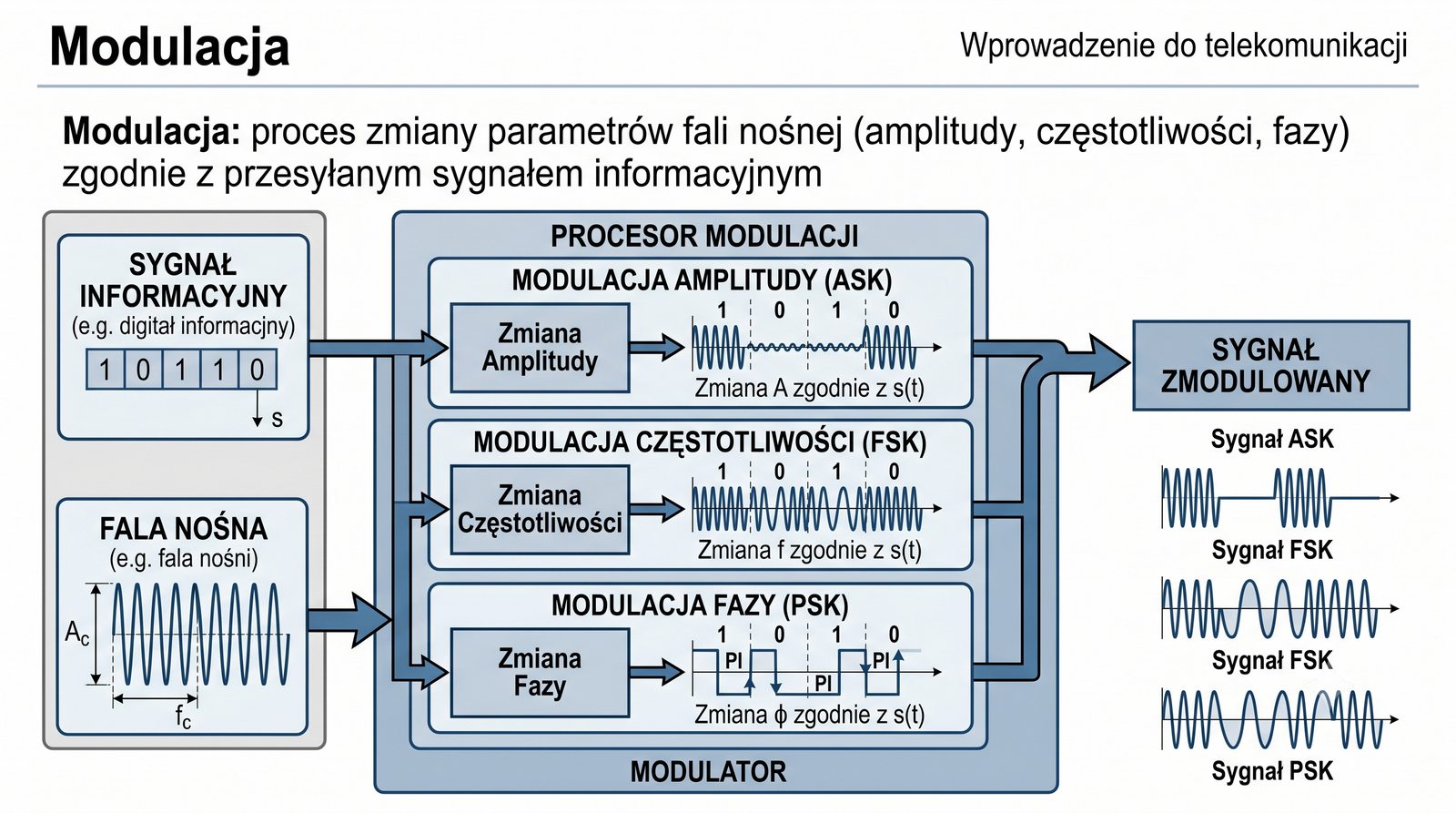

Modulacja jest procesem przetwarzania sygnału, w którym jeden lub więcej parametrów fali nośnej jest zmienianych w sposób proporcjonalny do chwilowej wartości sygnału modulującego. Fala nośna jest przebiegiem sinusoidalnym o określonej częstotliwości, opisanym równaniem s(t) = A·sin(2πft + φ). Sygnał modulujący zawiera właściwą informację, która ma być przesłana, i może mieć postać analogową lub cyfrową. Wynikiem połączenia tych dwóch składników jest sygnał zmodulowany, który jest przystosowany do transmisji w konkretnym kanale telekomunikacyjnym. Trzy podstawowe parametry fali nośnej podlegające modyfikacji to amplituda A, częstotliwość f oraz faza φ.

W zależności od tego, który parametr fali nośnej jest zmieniany, wyróżnia się odpowiednie rodzaje modulacji: AM przy zmianie amplitudy, FM przy zmianie częstotliwości oraz PM przy zmianie fazy. W modulacjach cyfrowych odpowiednikami tych technik są ASK, FSK oraz PSK, gdzie parametry przyjmują skończoną liczbę dyskretnych stanów. Proces demodulacji w odbiorniku polega na odtworzeniu sygnału informacyjnego poprzez detekcję zmian wybranego parametru fali nośnej. Zrozumienie idei modulacji jest niezbędne do analizy i projektowania współczesnych systemów łączności bezprzewodowej.

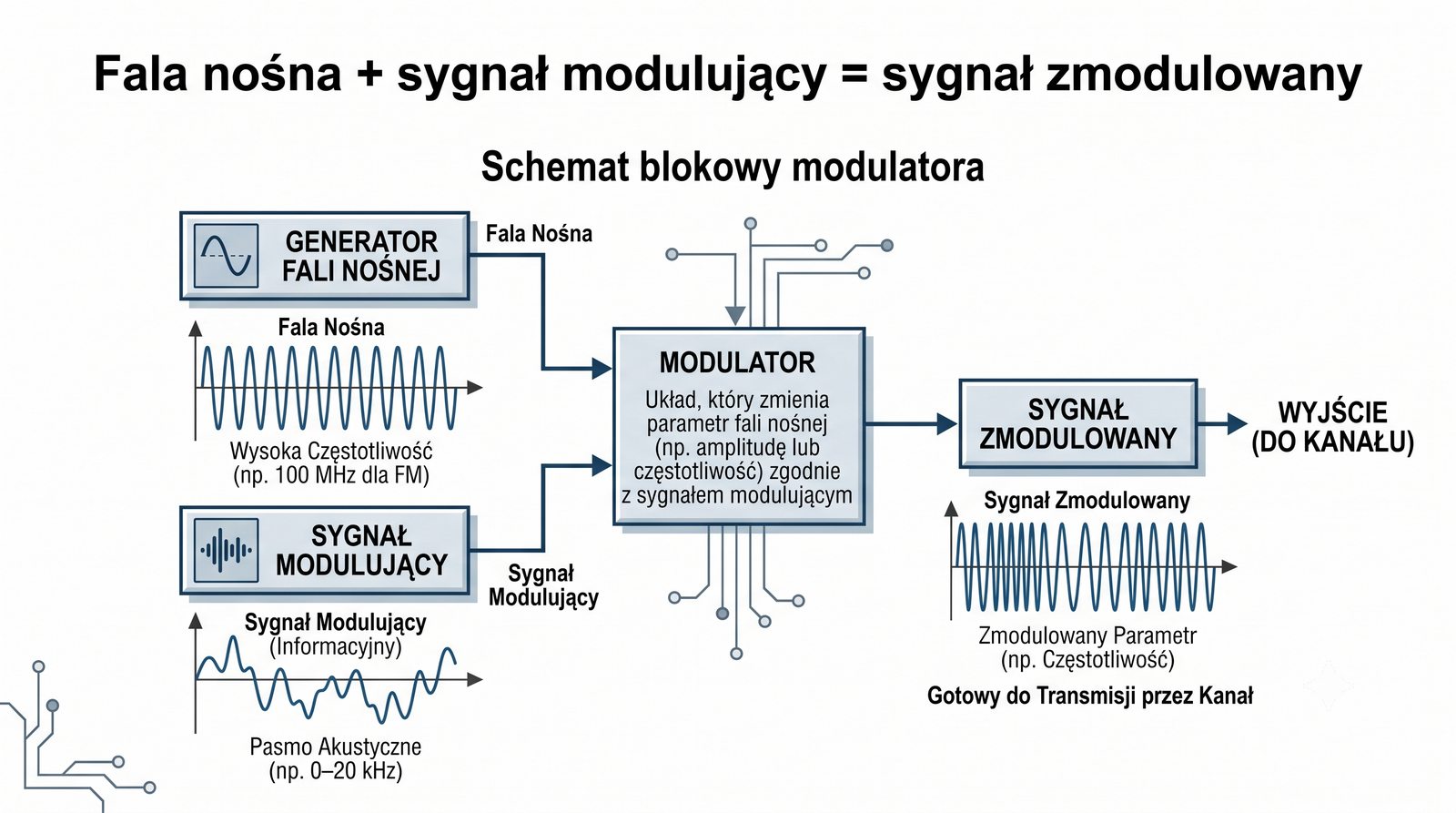

W procesie modulacji kluczową rolę odgrywa fala nośna, która jest przebiegiem sinusoidalnym wytwarzanym przez generator o wysokiej częstotliwości, typowo od kilkudziesięciu kHz do kilku GHz. Sygnał modulujący, niosący właściwą informację, jest sygnałem wolnozmiennym, który w przypadku transmisji audio zawiera składowe w paśmie od 20 Hz do 20 kHz. Modulator jest układem elektronicznym realizującym operację zmiany wybranego parametru fali nośnej zgodnie z przebiegiem sygnału modulującego. Matematycznie proces ten dla modulacji amplitudy opisuje równanie s_AM(t) = [A0 + m(t)]·sin(2πf_ct), gdzie A0 to amplituda nośnej, a m(t) to sygnał modulujący. Sygnał zmodulowany jest gotowy do transmisji przez kanał i charakteryzuje się właściwościami dostosowanymi do warunków propagacyjnych.

W praktycznych realizacjach nadajników stosuje się różne typy modulatorów, od prostych układów diodowych w AM po zaawansowane syntezery z pętlą PLL w FM. Demodulator w odbiorniku realizuje operację odwrotną, odtwarzając oryginalny sygnał informacyjny. W systemach cyfrowych modulator i demodulator są realizowane programowo z wykorzystaniem procesorów sygnałowych DSP. Nowoczesne układy scalone integrują cały tor nadawczo-odbiorczy, umożliwiając pracę z wieloma schematami modulacji w jednym urządzeniu. Zrozumienie poszczególnych bloków funkcjonalnych modulatora jest kluczowe przy projektowaniu warstwy fizycznej systemów telekomunikacyjnych.

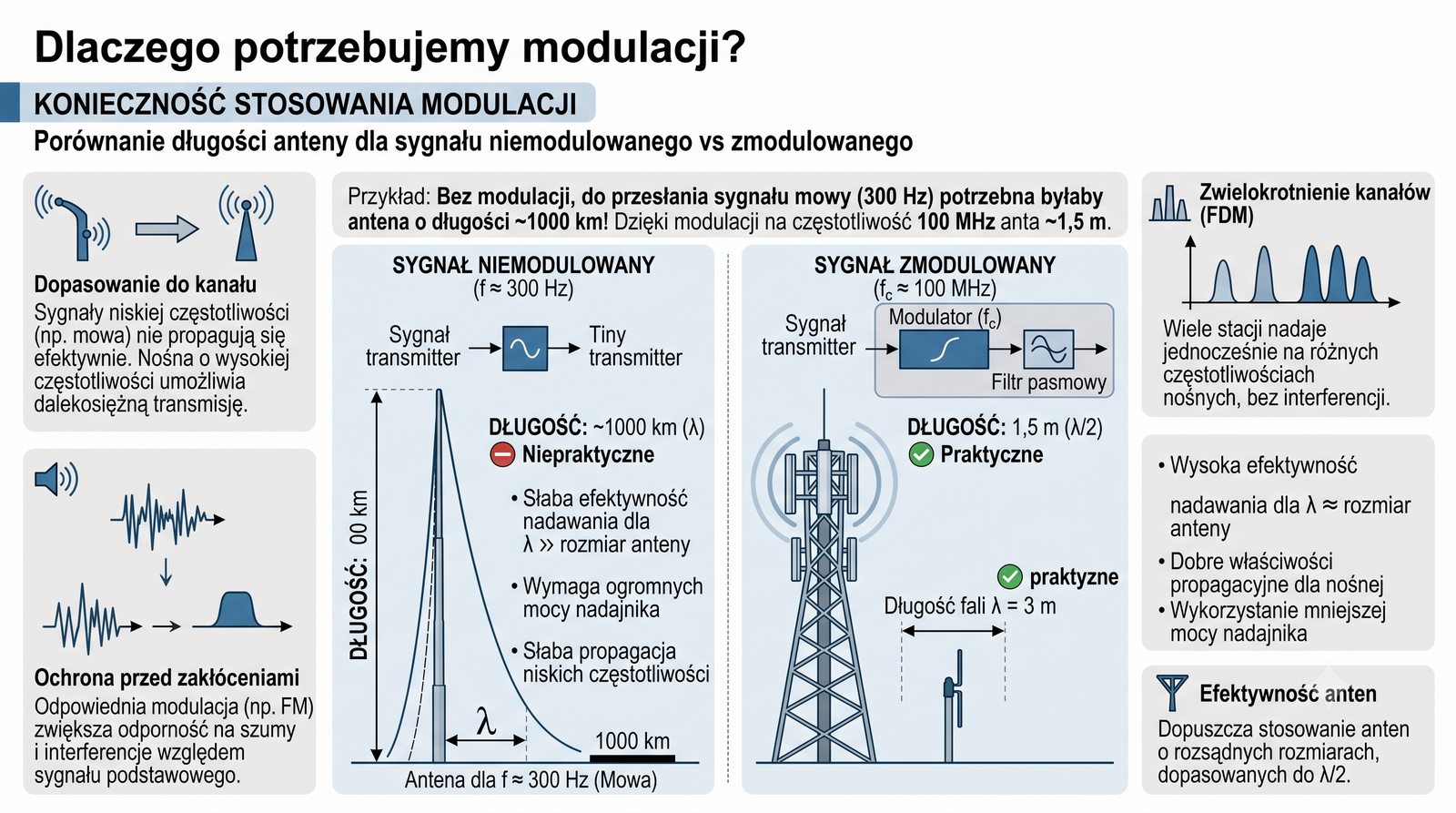

Konieczność stosowania modulacji wynika przede wszystkim z właściwości propagacyjnych fal elektromagnetycznych w różnych zakresach częstotliwości. Sygnały o niskiej częstotliwości, takie jak sygnał mowy o paśmie 300–3400 Hz, nie propagują się efektywnie na duże odległości, ponieważ długość fali jest rzędu setek kilometrów, co uniemożliwia budowę anten o porównywalnym rozmiarze. Bez modulacji przesłanie sygnału mowy na odległość wymagałoby anteny o długości około 1000 km, co jest oczywiście niewykonalne w praktyce. Dzięki przeniesieniu sygnału na wyższą częstotliwość nośną możliwe jest zastosowanie anten o rozsądnych wymiarach geometrycznych. Dodatkowo modulacja umożliwia dopasowanie charakterystyki widmowej sygnału do właściwości kanału transmisyjnego, co znacząco poprawia efektywność energetyczną całego systemu łączności.

Kolejnym istotnym powodem stosowania modulacji jest możliwość zwielokrotnienia kanałów transmisyjnych w technice FDM. Każdy nadajnik może pracować na innej częstotliwości nośnej, co pozwala wielu użytkownikom współdzielić to samo medium transmisyjne bez wzajemnych zakłóceń. Modulacja zapewnia również ochronę przed zakłóceniami poprzez odpowiednie kształtowanie widma sygnału i stosowanie technik rozpraszania energii. W systemach cyfrowych dobór odpowiedniego schematu modulacji ma bezpośredni wpływ na bitową stopę błędów BER oraz na przepływność transmisji. Wybór konkretnej techniki modulacji jest zawsze kompromisem między zasięgiem, przepływnością a odpornością na zakłócenia.

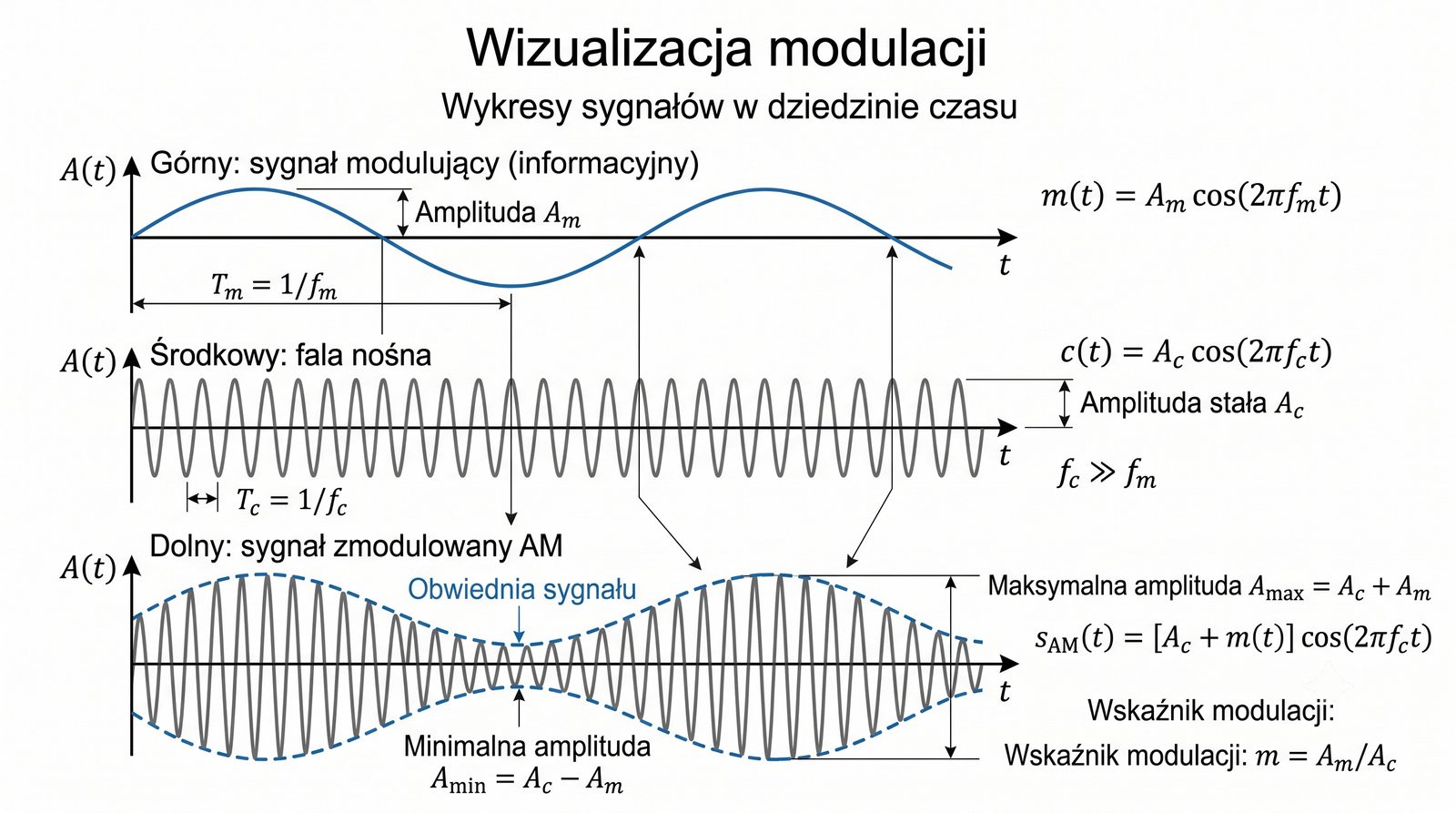

Wizualizacja procesu modulacji w dziedzinie czasu pozwala na intuicyjne zrozumienie różnic między poszczególnymi technikami modulacji. Na górnym wykresie przedstawiany jest sygnał modulujący, który jest przebiegiem wolnozmiennym, np. sinusoidalnym o częstotliwości 1 kHz. Środkowy wykres ukazuje falę nośną o stałej amplitudzie i wysokiej częstotliwości, np. 100 kHz, która służy jako nośnik informacji. Dolny wykres prezentuje sygnał zmodulowany, w którym wyraźnie widać zmiany wybranego parametru fali nośnej w rytm sygnału modulującego. W przypadku AM amplituda obwiedni zmienia się proporcjonalnie do sygnału modulującego, natomiast w FM zmienia się gęstość przejść sygnału przez zero.

Analiza wykresów czasowych umożliwia jakościową ocenę poprawności procesu modulacji oraz wykrycie potencjalnych zniekształceń, takich jak przemodulowanie w AM. W przypadku FM na wykresie czasowym widać charakterystyczne zagęszczenie oscylacji w momentach dodatniej półfali sygnału modulującego. Dla modulacji cyfrowych PSK wykres czasowy pokazuje skokowe zmiany fazy w momentach zmiany wartości bitu. Wizualizacja w dziedzinie czasu jest szczególnie przydatna przy debugowaniu systemów łączności z użyciem oscyloskopów cyfrowych. Należy jednak pamiętać, że pełna analiza sygnałów zmodulowanych wymaga również obserwacji w dziedzinie częstotliwości za pomocą analizatora widma.

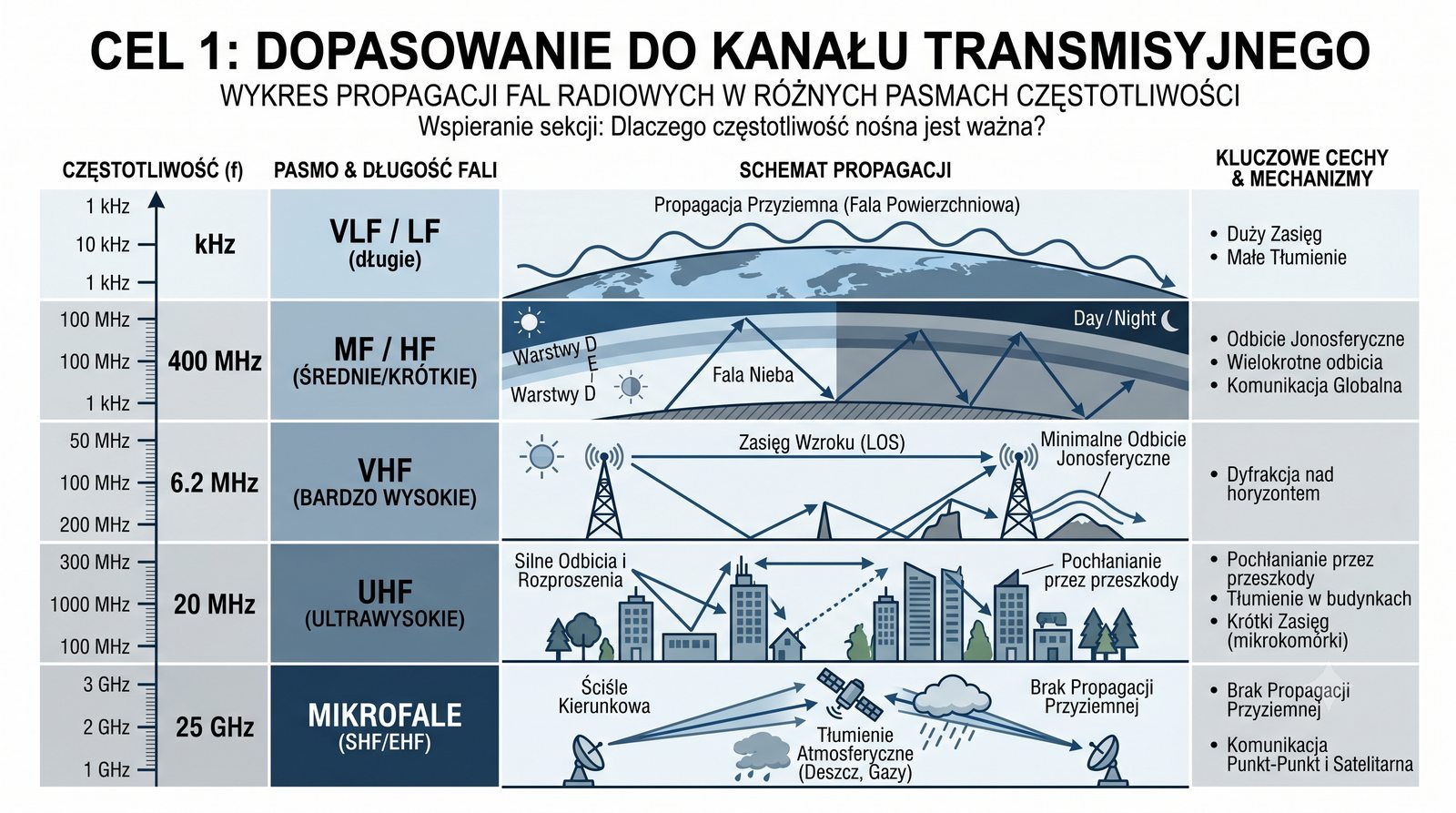

Dopasowanie sygnału do kanału transmisyjnego jest jednym z najważniejszych celów modulacji, ponieważ różne kanały wykazują odmienne właściwości propagacyjne w zależności od częstotliwości. W paśmie LF i MF, obejmującym częstotliwości od 30 kHz do 3 MHz, fale rozchodzą się głównie jako fale przyziemne, co zapewnia duży zasięg przy stosunkowo niewielkiej mocy nadajnika. W paśmie HF od 3 do 30 MHz propagacja odbywa się poprzez odbicia od jonosfery, co umożliwia łączność międzykontynentalną przy użyciu fal krótkich. Pasmo VHF od 30 do 300 MHz charakteryzuje się propagacją w linii widzenia, co jest wykorzystywane w radiofonii FM i telewizji naziemnej. Najwyższe pasma UHF i SHF, od 300 MHz do 30 GHz, stosowane są w systemach komórkowych, WiFi i łączności satelitarnej ze względu na dużą dostępną przepływność.

Dobór odpowiedniej częstotliwości nośnej pozwala zatem na optymalne wykorzystanie właściwości propagacyjnych dla konkretnego zastosowania. W systemach naziemnej radiofonii AM stosuje się częstotliwości fal średnich od 530 do 1700 kHz, gdzie propagacja przyziemna zapewnia stabilny odbiór w dzień na obszarze kilkudziesięciu kilometrów. W nocy odbicia jonosferyczne umożliwiają odbiór stacji AM z odległości setek kilometrów, co jest zarówno zaletą, jak i wadą ze względu na wzajemne interferencje. Systemy łączności satelitarnej pracują w paśmie SHF od 3 do 30 GHz, gdzie tłumienie atmosferyczne jest większe, ale dostępne jest szerokie pasmo dla transmisji danych. Projektanci systemów telekomunikacyjnych muszą uwzględniać te zależności przy wyborze parametrów modulacji i częstotliwości nośnej.

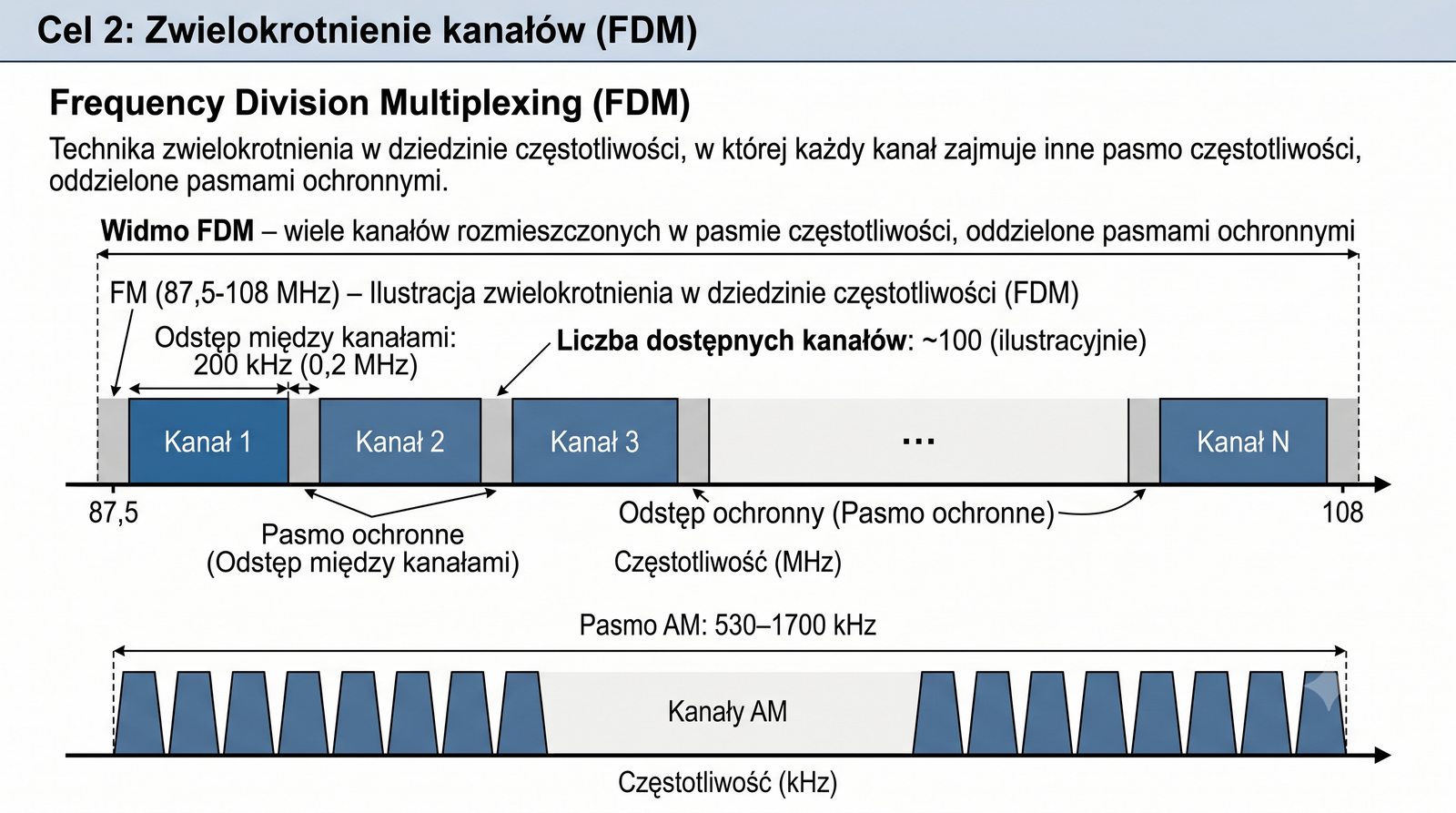

Zwielokrotnienie kanałów z podziałem częstotliwości FDM jest jedną z kluczowych technik multipleksacji, która stała się możliwa dzięki modulacji. W technice FDM każdemu nadajnikowi przydzielana jest inna częstotliwość nośna, a kanały są oddzielone pasmami ochronnymi zapobiegającymi interferencjom. Klasycznym przykładem zastosowania FDM jest pasmo radiofonii FM w zakresie 87,5–108 MHz, gdzie odstęp między kanałami wynosi 200 kHz, co daje około 100 dostępnych kanałów. W przypadku radiofonii AM pasmo 530–1700 kHz jest dzielone na kanały o szerokości 10 kHz, co pozwala na równoczesną pracę ponad 100 stacji. W systemach telekomunikacyjnych FDM jest podstawą działania multiplekserów i demultiplekserów w sieciach szkieletowych.

Nowoczesne rozwinięcie FDM stanowi technika OFDM, w której zamiast pojedynczej nośnej wykorzystuje się od kilkudziesięciu do kilku tysięcy ortogonalnych podnośnych. Ortogonalność podnośnych eliminuje konieczność stosowania pasm ochronnych między nimi, co znacząco zwiększa efektywność widmową. W systemie LTE pasmo 20 MHz jest dzielone na 1200 podnośnych o odstępie 15 kHz, z których każda może być modulowana osobno. Dzięki temu możliwe jest stosowanie adaptacyjnej modulacji na każdej podnośnej w zależności od lokalnych warunków propagacyjnych. FDM i OFDM są fundamentalnymi technikami multipleksacji we współczesnych systemach łączności bezprzewodowej i przewodowej.

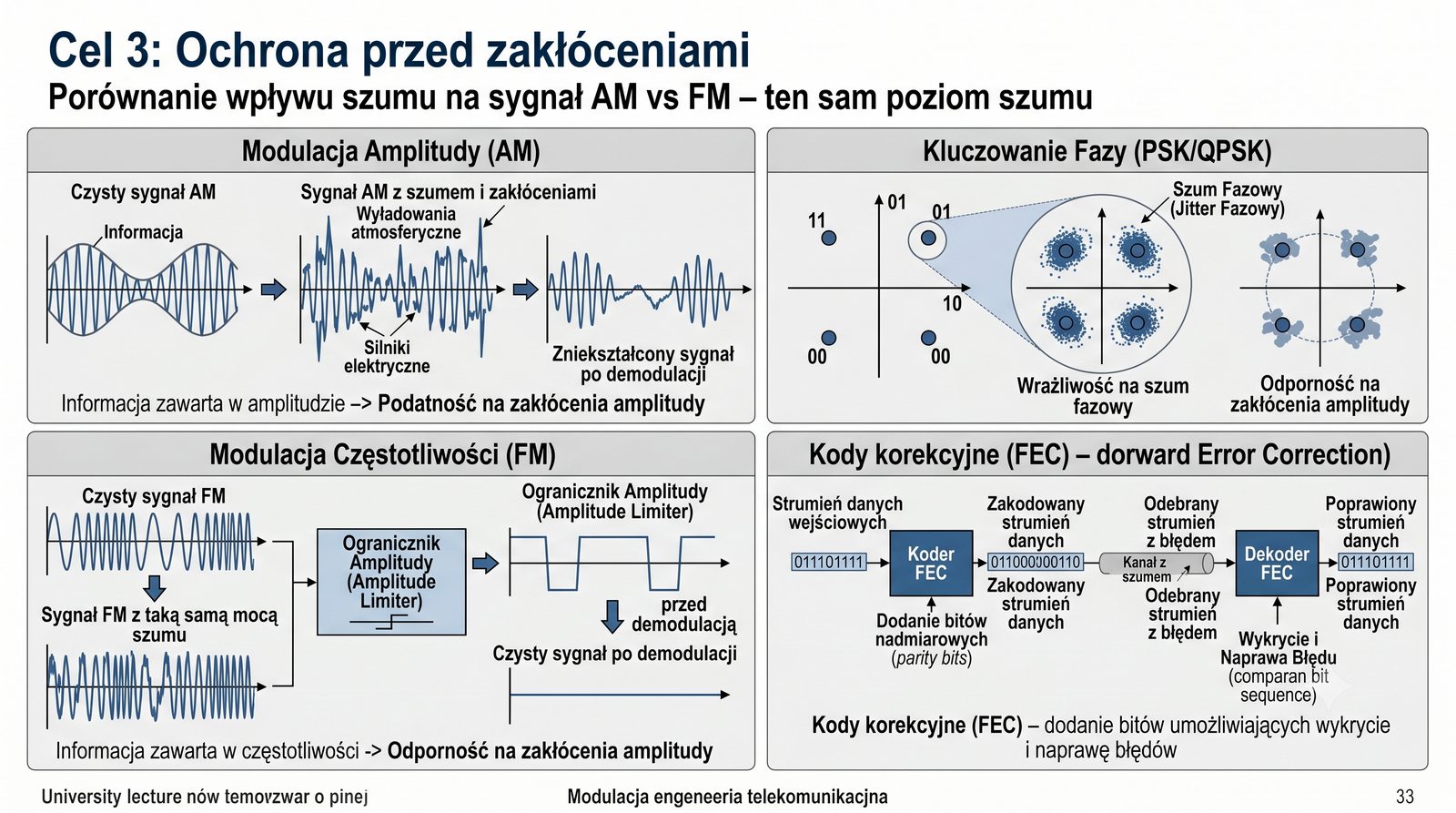

Odporność na zakłócenia jest kluczowym parametrem systemów telekomunikacyjnych, a wybór odpowiedniej modulacji ma na nią bezpośredni wpływ. Modulacja AM jest szczególnie podatna na zakłócenia amplitudy, takie jak wyładowania atmosferyczne czy zakłócenia od silników elektrycznych, ponieważ informacja w AM jest zawarta właśnie w amplitudzie sygnału. W przypadku FM informacja jest zakodowana w częstotliwości chwilowej, co sprawia, że modulacja ta jest odporna na zakłócenia amplitudy. W odbiorniku FM stosuje się ogranicznik amplitudy przed demodulatorem, który usuwa wszelkie zmiany amplitudy spowodowane zakłóceniami. Modulacje cyfrowe PSK i QPSK są również odporne na zakłócenia amplitudy, ale wykazują wrażliwość na szum fazowy i jitter.

W systemach cyfrowych stosuje się dodatkowe mechanizmy ochrony przed zakłóceniami, takie jak kody korekcyjne FEC umożliwiające wykrycie i naprawę błędów transmisji. Modulacje szerokopasmowe, takie jak FM z dużym indeksem modulacji, rozpraszają energię zakłóceń na szersze pasmo, co poprawia stosunek sygnału do szumu po demodulacji. W systemach WiFi stosuje się techniki rozpraszania widma DSSS i FHSS, które zwiększają odporność na interferencje wąskopasmowe. W nowoczesnych systemach 5G stosuje się zaawansowane techniki adaptacyjne, które dynamicznie zmieniają schemat modulacji i kodowania w odpowiedzi na zmieniające się warunki propagacyjne. Dobór odpowiedniego schematu ochrony przed zakłóceniami jest kluczowym elementem projektowania niezawodnych systemów łączności.

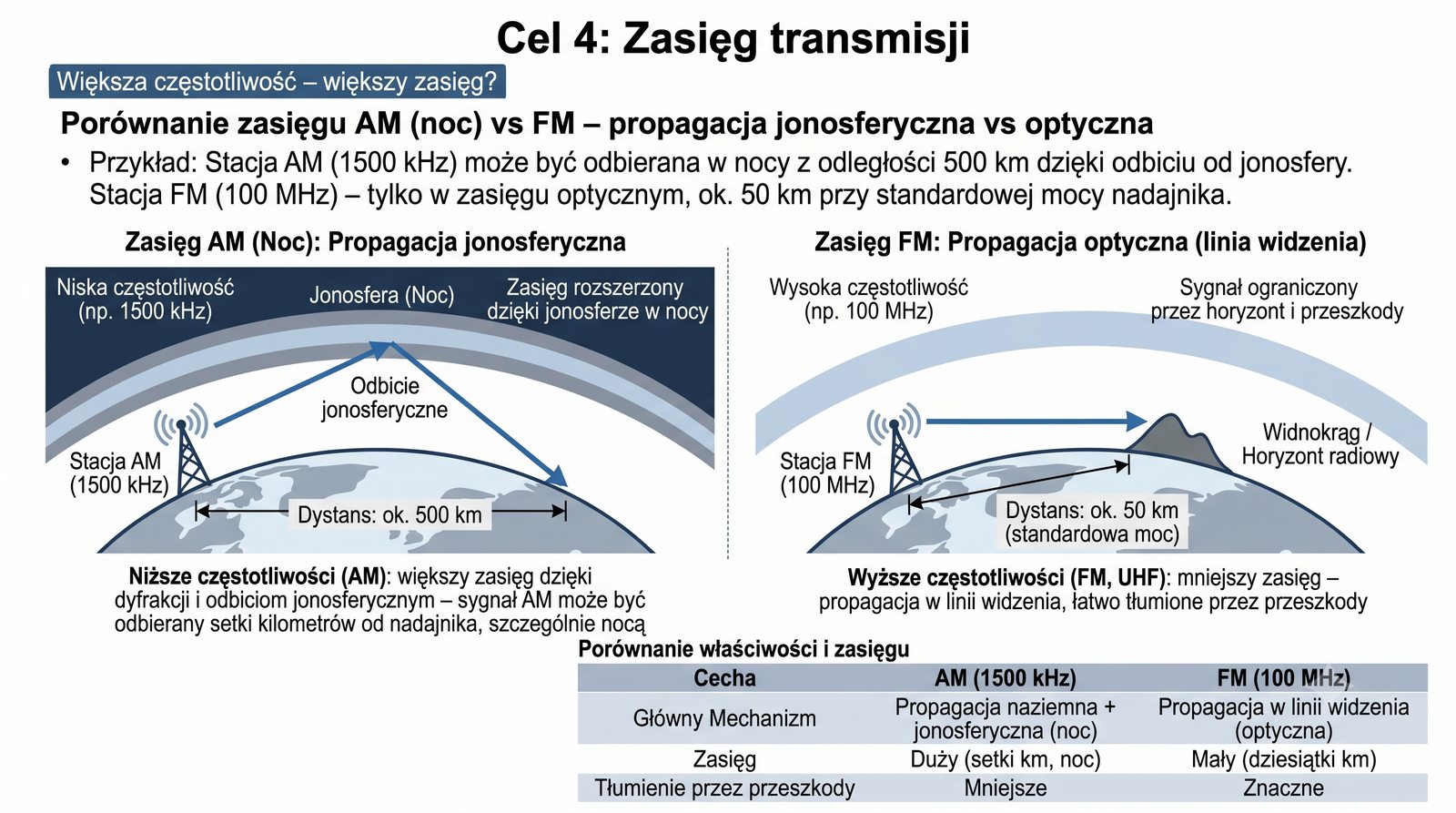

Zasięg transmisji jest jednym z najważniejszych parametrów użytkowych systemów telekomunikacyjnych i zależy w istotny sposób od wybranej modulacji oraz częstotliwości nośnej. Niższe częstotliwości stosowane w AM, w zakresie fal średnich od 530 do 1700 kHz, zapewniają większy zasięg dzięki dyfrakcji na przeszkodach terenowych oraz odbiciom jonosferycznym w nocy. Stacja AM o mocy 50 kW może być odbierana w dzień z odległości około 150 km, a w nocy zasięg wzrasta nawet do 500 km dzięki odbiciom od warstwy jonosferycznej. Wyższe częstotliwości stosowane w FM, w paśmie VHF od 87,5 do 108 MHz, charakteryzują się propagacją wyłącznie w linii widzenia, co ogranicza zasięg do około 50–80 km przy typowej mocy nadajnika. Zwiększenie zasięgu w systemach FM wymaga stosowania wyższych anten nadawczych i większej mocy nadajnika.

Prawo Shannona-Hartleya opisuje zależność między przepływnością, pasmem i stosunkiem sygnału do szumu w kanale transmisyjnym. Wyższe częstotliwości umożliwiają wykorzystanie szerszych pasm, co przekłada się na większą przepływność, ale kosztem mniejszego zasięgu. W systemach komórkowych 4G/LTE pracujących w paśmie 800–2600 MHz stosuje się mechanizmy zarządzania zasięgiem, takie jak dostosowanie mocy nadajnika i adaptacyjna modulacja. W łączności satelitarnej sygnał pokonuje odległość około 36 000 km do satelity geostacjonarnego, co wymaga stosowania czułych odbiorników i odpornych schematów modulacji. Kompromis między zasięgiem a przepływnością jest fundamentalnym zagadnieniem przy projektowaniu każdego systemu telekomunikacyjnego.

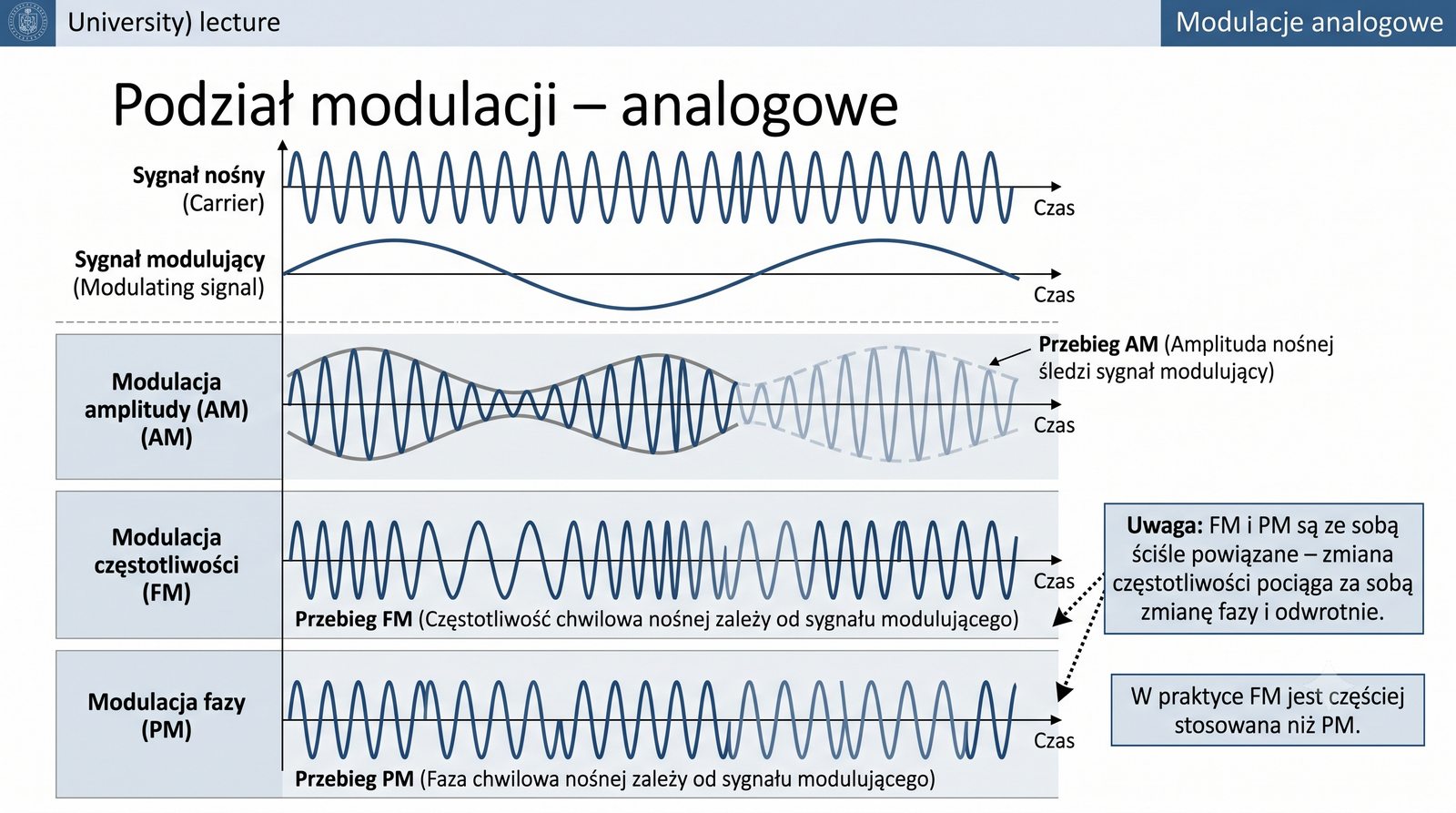

Modulacje analogowe stanowią historycznie najstarszą grupę technik modulacyjnych, w których sygnał modulujący ma postać ciągłą, a parametr fali nośnej zmienia się w sposób płynny i proporcjonalny do chwilowej wartości sygnału informacyjnego. Podstawowym przedstawicielem modulacji analogowych jest AM, w którym amplituda fali nośnej zmienia się zgodnie z sygnałem modulującym, stosowany w radiofonii na falach średnich i krótkich. FM jest drugą kluczową modulacją analogową, w której zmieniana jest częstotliwość chwilowa nośnej, co zapewnia wysoką odporność na zakłócenia i doskonałą jakość dźwięku. PM, czyli modulacja fazy, jest techniką blisko spokrewnioną z FM, stosowaną głównie w telemetrii i systemach radarowych. Wszystkie modulacje analogowe charakteryzują się tym, że demodulacja odtwarza sygnał w postaci ciągłej, wiernie odwzorowując oryginalny przebieg informacyjny.

W praktyce FM i PM są ze sobą ściśle powiązane, ponieważ zmiana częstotliwości pociąga za sobą zmianę fazy i odwrotnie, co wynika z matematycznej zależności między tymi wielkościami. Modulacje analogowe są stopniowo wypierane przez modulacje cyfrowe w nowoczesnych systemach telekomunikacyjnych, jednak w radiofonii nadal dominują AM i FM ze względu na kompatybilność wsteczną. W łączności lotniczej nadal powszechnie stosuje się AM w paśmie 108–137 MHz ze względu na prostotę odbiorników i możliwość detekcji nawet przy bardzo słabym sygnale. Modulacje analogowe stanowią również doskonały materiał dydaktyczny do zrozumienia podstawowych zasad działania systemów modulacji. Znajomość modulacji analogowych jest niezbędna dla każdego inżyniera telekomunikacji.

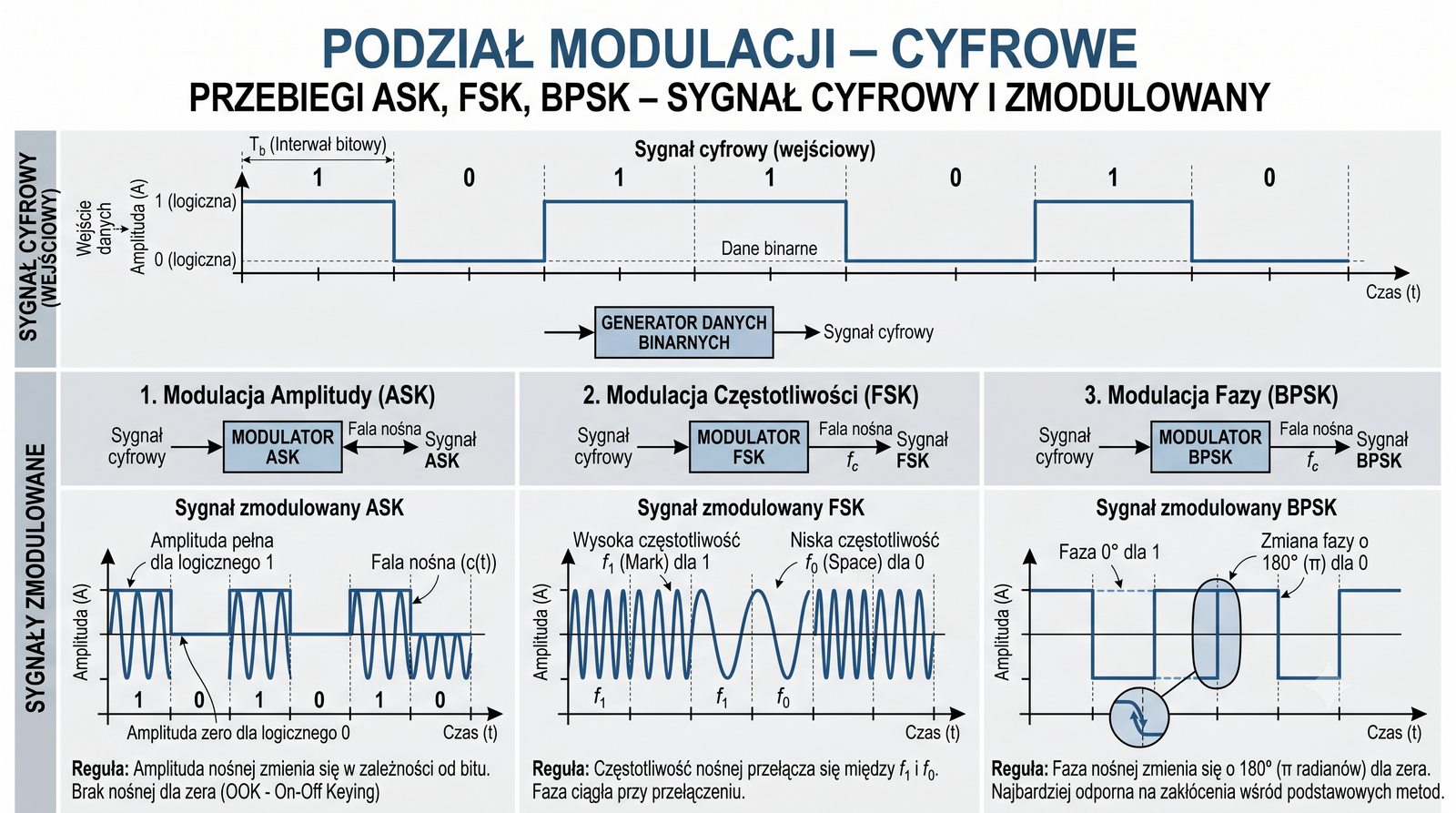

Modulacje cyfrowe różnią się od analogowych tym, że sygnał modulujący ma postać dyskretną, reprezentującą ciąg bitów, a parametr fali nośnej przyjmuje skończoną liczbę stanów. Każdy stan, zwany symbolem, reprezentuje określoną kombinację bitów, co pozwala na przesyłanie wielu bitów w jednym symbolu. Najprostszą modulacją cyfrową jest ASK, w której amplituda nośnej przybiera dwie wartości odpowiadające bitom 0 i 1, stosowana w transmisji światłowodowej i RFID. FSK polega na zmianie częstotliwości nośnej między dwiema lub więcej wartościami i jest wykorzystywana w Bluetooth oraz GSM w wariancie GMSK. PSK i QPSK zmieniają fazę nośnej, odpowiednio na 2 lub 4 stany, stanowiąc podstawę wielu nowoczesnych systemów komunikacji.

Bardziej zaawansowane modulacje cyfrowe, takie jak QAM, łączą zmiany amplitudy i fazy, umożliwiając przesyłanie nawet 8 bitów na symbol w przypadku 256-QAM. Wybór konkretnej modulacji cyfrowej zależy od wymaganego kompromisu między przepływnością a odpornością na szum. W systemach rzeczywistych stosuje się adaptacyjny dobór modulacji, który dynamicznie zmienia schemat modulacji w zależności od warunków propagacyjnych. Nowoczesne układy scalone realizują modulacje cyfrowe w sposób programowy z użyciem procesorów DSP, co zapewnia dużą elastyczność. Modulacje cyfrowe stanowią podstawę wszystkich współczesnych systemów łączności bezprzewodowej i przewodowej, od WiFi po 5G.

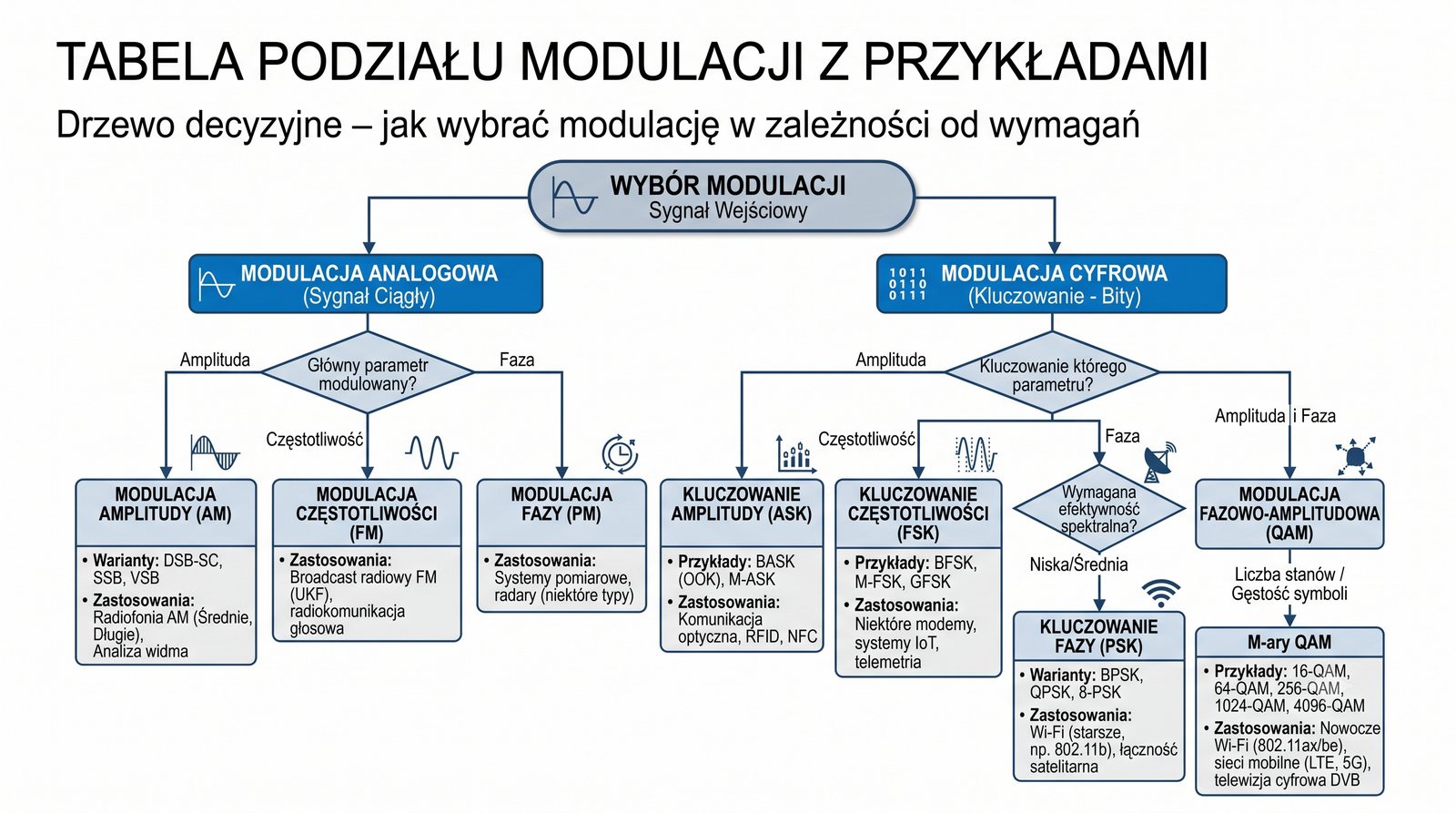

Klasyfikacja metod modulacji obejmuje dwa główne kryteria podziału: rodzaj sygnału modulującego na analogowy i cyfrowy oraz zmieniany parametr fali nośnej na amplitudę, częstotliwość i fazę. W grupie modulacji analogowych wyróżniamy AM, FM i PM, które znajdują zastosowanie odpowiednio w radiofonii AM i łączności lotniczej (AM zapobiega efektowi przechwytywania przy jednoczesnym nadawaniu), radiofonii FM oraz systemach radarowych. Modulacje cyfrowe dzielą się na ASK stosowaną w światłowodach, FSK używaną w Bluetooth, BPSK wykorzystywaną w GPS, QPSK stosowaną w LTE i DVB-S oraz QAM będącą podstawą WiFi 6 i 5G. Tabelaryczne zestawienie poszczególnych technik ułatwia porównanie ich właściwości i dobór odpowiedniej metody do konkretnego zastosowania. W praktyce inżynierskiej często stosuje się kombinacje różnych technik modulacji, np. QAM w połączeniu z OFDM.

Kryterium wyboru odpowiedniej modulacji obejmuje analizę kilku kluczowych parametrów: wymaganej przepływności, dostępnego pasma, oczekiwanej odporności na zakłócenia oraz wymaganego zasięgu transmisji. W systemach o niskim stosunku sygnału do szumu stosuje się odporne modulacje, takie jak BPSK, kosztem niższej przepływności. W systemach o dobrych warunkach propagacyjnych można zastosować wyższe rzędy QAM, uzyskując wysoką efektywność widmową. Nowoczesne systemy, takie jak 5G NR, oferują możliwość adaptacyjnej zmiany modulacji nawet co 0,5 ms w zależności od bieżących warunków radiowych. Znajomość klasyfikacji modulacji i ich właściwości jest niezbędna przy projektowaniu warstwy fizycznej systemów telekomunikacyjnych.

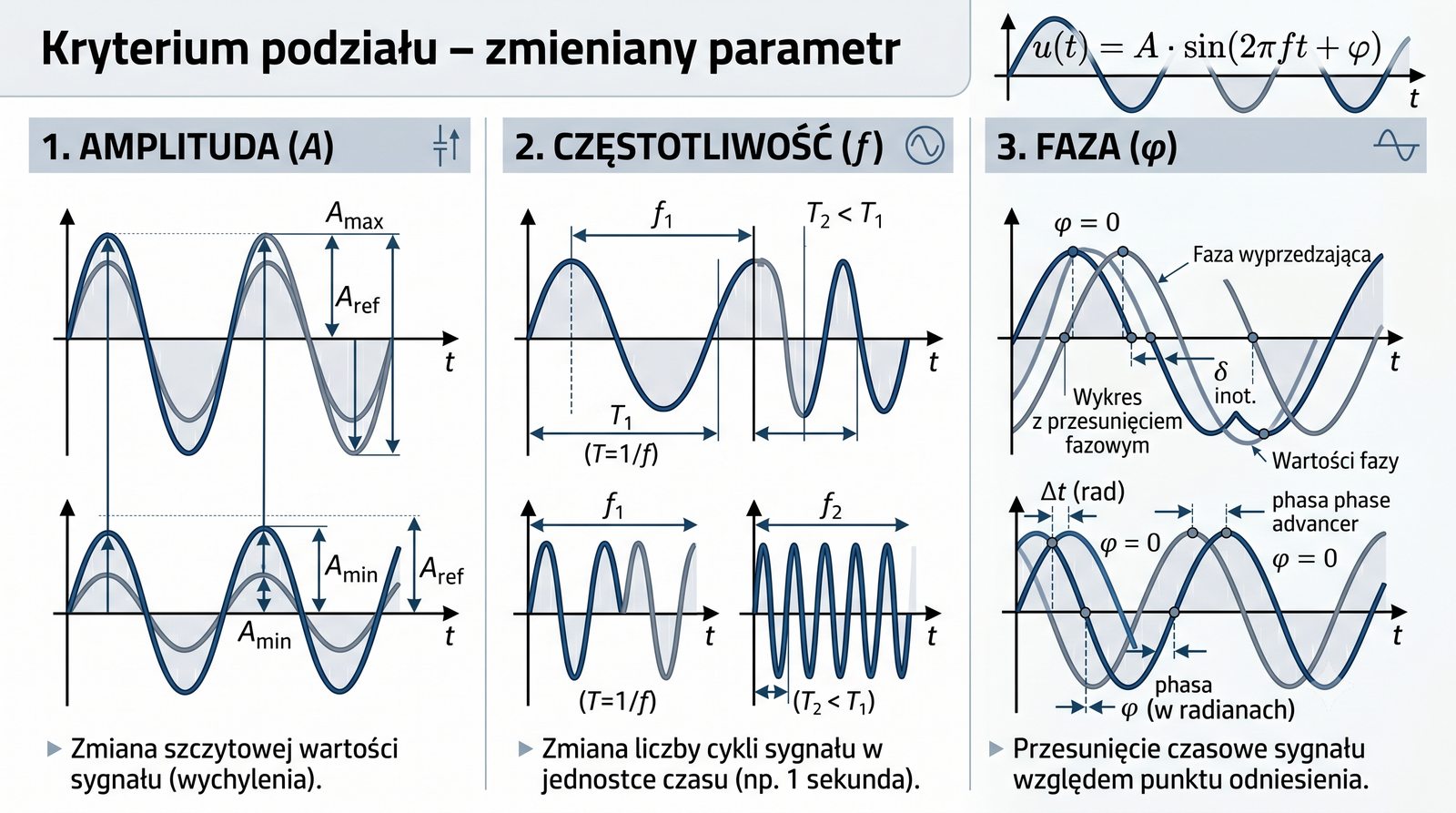

Falę nośną opisuje ogólne równanie s(t) = A·sin(2πft + φ), w którym trzy niezależne parametry mogą podlegać modyfikacji przez sygnał modulujący. Amplituda A określa maksymalne wychylenie fali nośnej i jest zmieniana w modulacji AM oraz ASK. Częstotliwość f określa liczbę cykli na sekundę i jest modyfikowana w FM oraz FSK. Faza φ określa przesunięcie kątowe względem punktu odniesienia i jest zmieniana w PM oraz PSK. Modulacja QAM stanowi przypadek szczególny, w którym jednocześnie modyfikowane są dwa parametry: amplituda i faza, co umożliwia uzyskanie większej liczby stanów symbolowych.

Wybór parametru podlegającego modyfikacji ma kluczowe znaczenie dla właściwości użytkowych systemu modulacji. Zmiana amplitudy jest najprostsza do realizacji, ale najmniej odporna na zakłócenia, ponieważ szum kanału bezpośrednio zniekształca amplitudę sygnału. Zmiana częstotliwości zapewnia wysoką odporność na zakłócenia amplitudy, ale wymaga szerszego pasma transmisyjnego. Zmiana fazy oferuje dobry kompromis między odpornością na zakłócenia a efektywnością widmową, szczególnie w wariantach wielofazowych. Połączenie zmian amplitudy i fazy w QAM pozwala na uzyskanie najwyższej efektywności widmowej kosztem zwiększonej wrażliwości na szum i wymagań dotyczących liniowości wzmacniaczy.

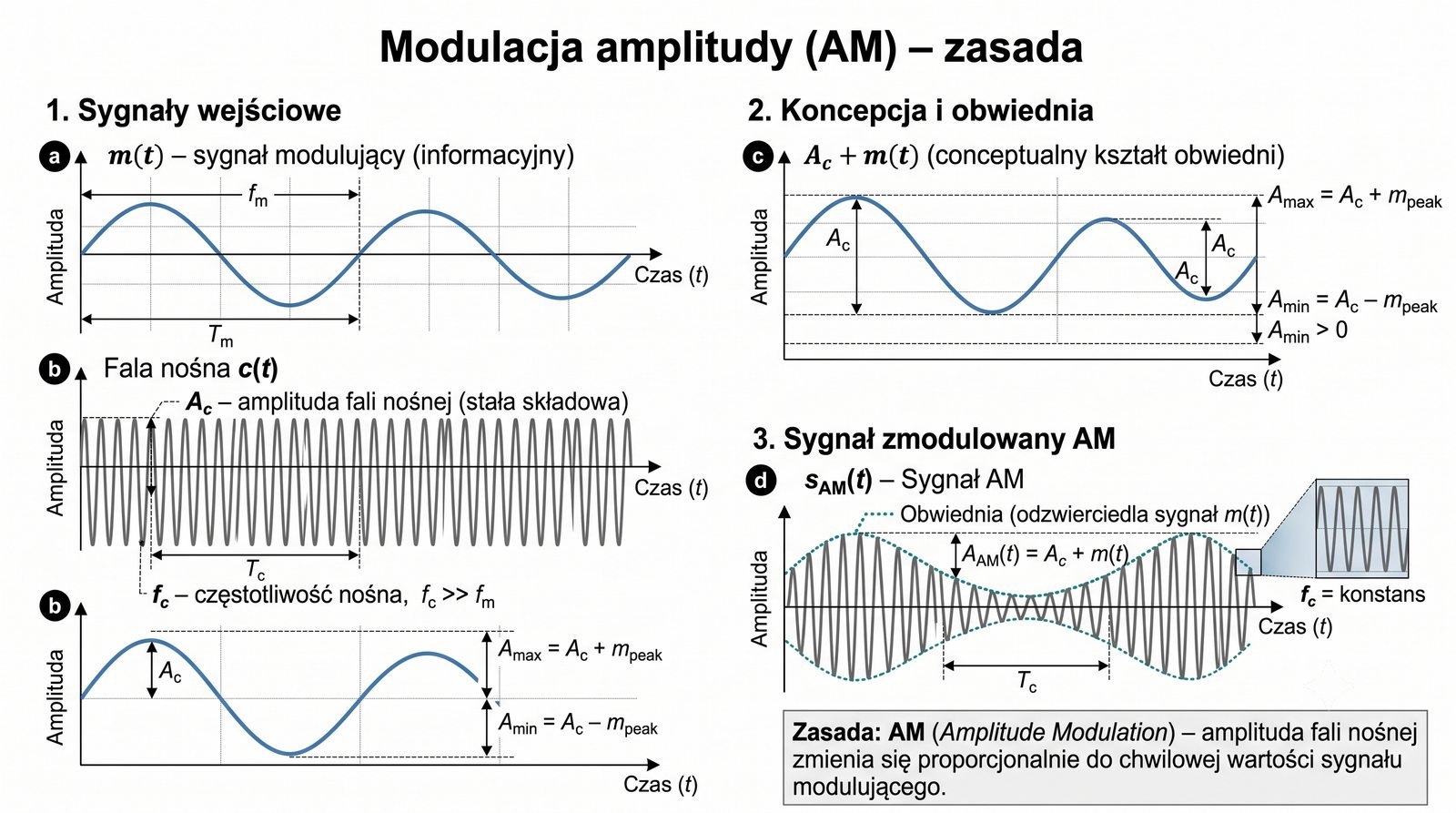

Modulacja amplitudy AM polega na zmianie amplitudy fali nośnej proporcjonalnie do chwilowej wartości sygnału modulującego, przy zachowaniu stałej częstotliwości i fazy nośnej. Równanie sygnału AM ma postać s_AM(t) = [Ac + m(t)]·sin(2πf_ct), gdzie Ac jest amplitudą nośnej, a m(t) sygnałem modulującym. Obwiednia sygnału AM wiernie odtwarza kształt sygnału modulującego, co jest podstawą prostego demodulatora detektorowego. Aby uniknąć zniekształceń obwiedni, musi być spełniony warunek Ac ≥ max|m(t)|, gwarantujący, że amplituda wypadkowa nie spadnie do zera. W przypadku naruszenia tego warunku dochodzi do przemodulowania, które objawia się zniekształceniem obwiedni i utratą informacji.

Modulator AM może być zrealizowany w postaci prostego układu z diodą i transformatorem, który dodaje sygnał modulujący do nośnej, a następnie podaje na nieliniowy element. Demodulacja AM jest równie prosta i może być wykonana za pomocą detektora diodowego z filtrem dolnoprzepustowym. Ze względu na prostotę implementacji AM była pierwszą modulacją stosowaną w radiofonii komercyjnej i nadal jest używana w łączności lotniczej. Główną wadą AM jest marnowanie energii na przesyłanie fali nośnej, która nie niesie informacji, oraz duplikowanie informacji w obu wstęgach bocznych. Warianty AM z tłumioną nośną, takie jak DSB-SC i SSB, poprawiają efektywność energetyczną kosztem większej złożoności odbiornika.

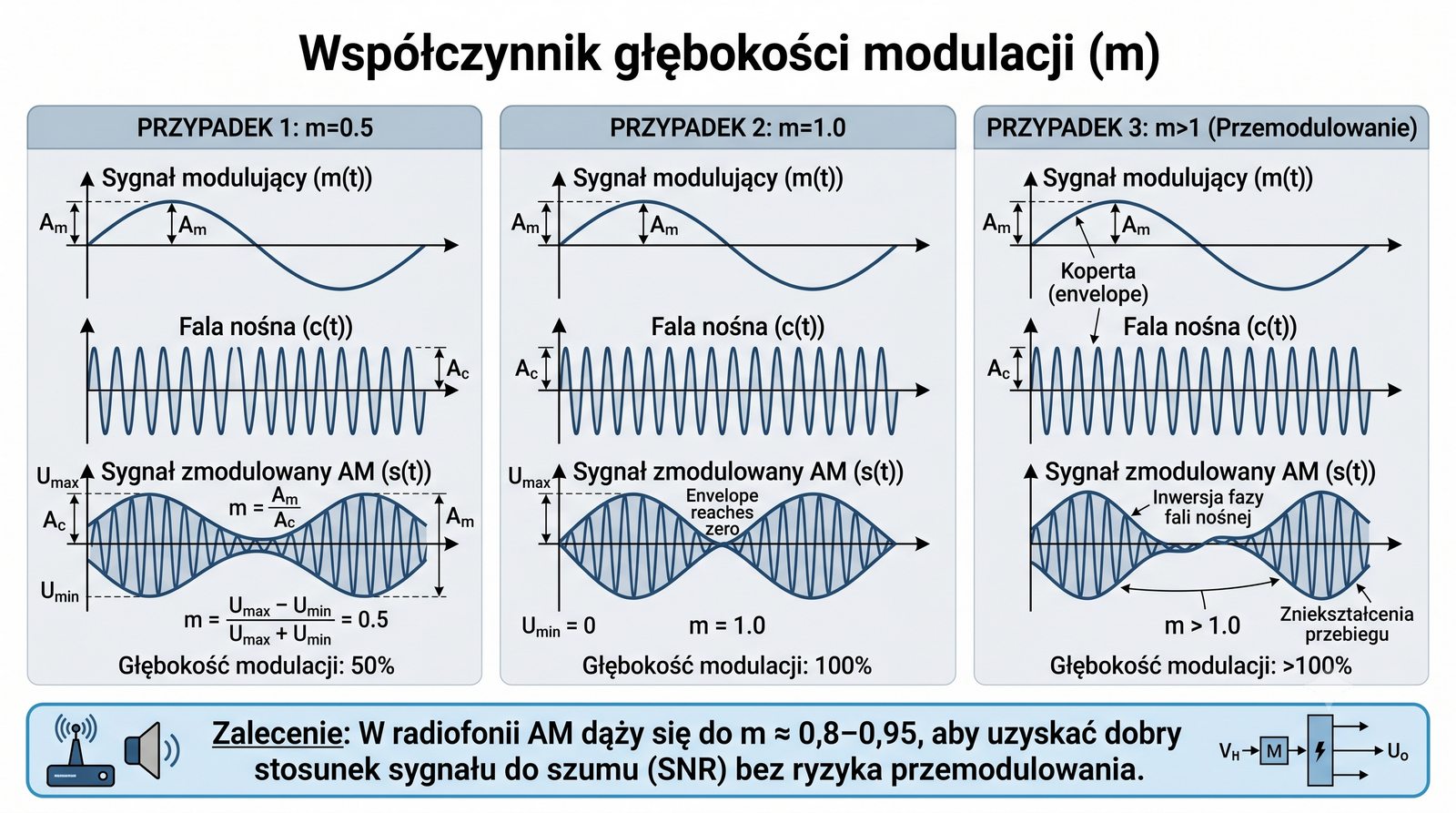

Współczynnik głębokości modulacji m jest kluczowym parametrem opisującym stopień zmiany amplitudy fali nośnej w procesie modulacji AM. Definiuje się go jako stosunek różnicy między maksymalną a minimalną amplitudą sygnału zmodulowanego do ich sumy: m = (Amax − Amin)/(Amax + Amin). Dla modulacji sinusoidalnej głębokość modulacji można wyrazić prościej jako m = Am/Ac, gdzie Am jest amplitudą sygnału modulującego, a Ac amplitudą nieodmodulowanej nośnej. Głębokość modulacji przyjmuje wartości od 0 do 1, gdzie m = 0 oznacza brak modulacji, a m = 1 oznacza 100-procentową modulację. Przy głębokości powyżej 1 dochodzi do przemodulowania, które wprowadza zniekształcenia nieliniowe uniemożliwiające poprawną demodulację.

W praktyce radiofonicznej dąży się do utrzymania głębokości modulacji w zakresie od 0,8 do 0,95, co zapewnia dobry stosunek sygnału do szumu bez ryzyka przemodulowania. Zbyt niska głębokość modulacji powoduje, że sygnał użyteczny jest słabo widoczny na tle nośnej, co pogarsza SNR po demodulacji. W systemach AM stosuje się automatyczną regulację wzmocnienia AGC w odbiorniku, aby utrzymać stały poziom sygnału niezależnie od siły odbieranej fali. Głębokość modulacji można obserwować na oscyloskopie jako zmiany amplitudy obwiedni w stosunku do amplitudy nośnej. Współczynnik głębokości modulacji jest również istotny przy projektowaniu nadajników AM, ponieważ określa wymaganą rezerwę mocy wzmacniacza.

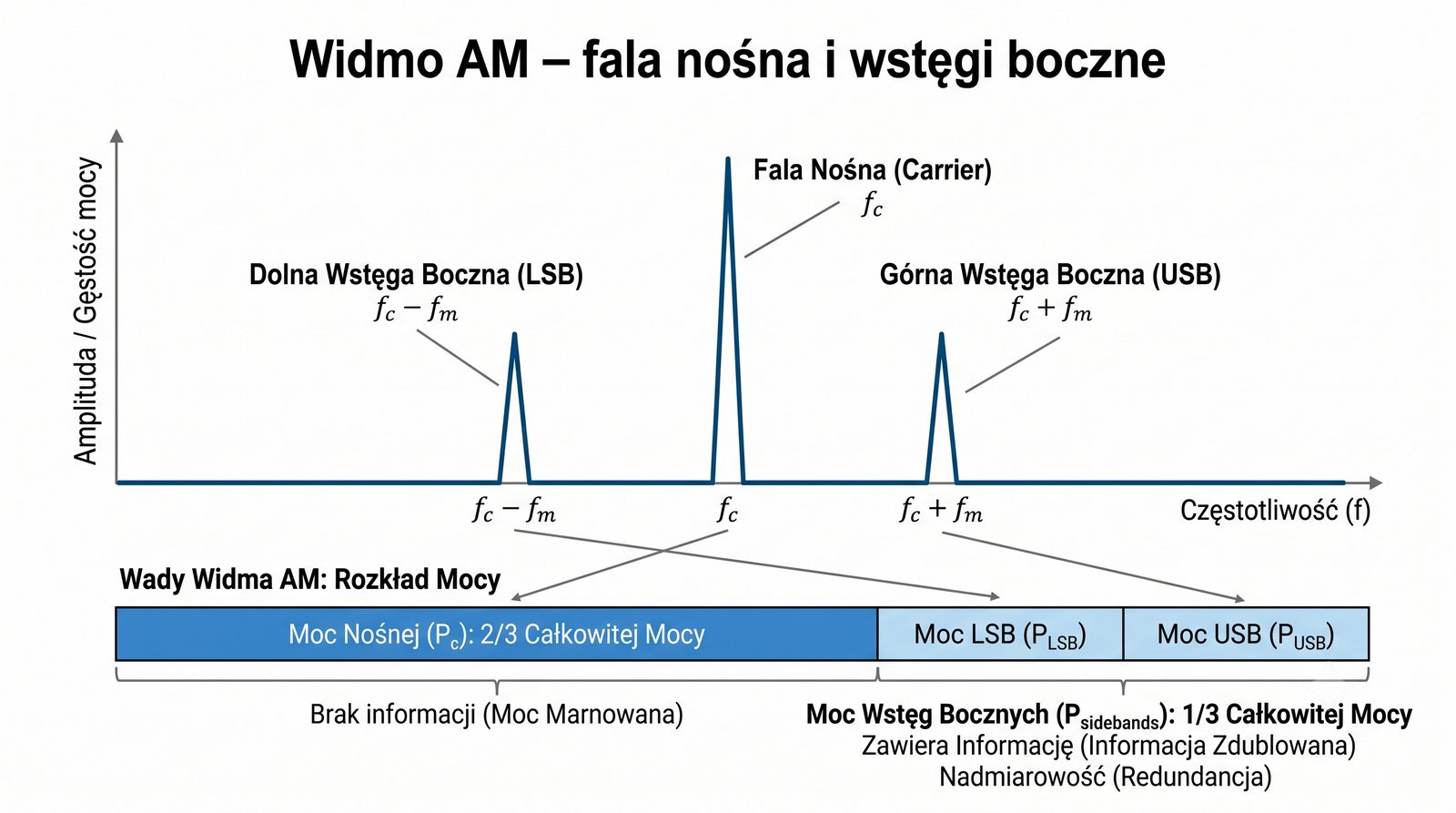

Widmo częstotliwościowe sygnału AM składa się z trzech składowych: prążka fali nośnej na częstotliwości fc oraz dwóch wstęg bocznych symetrycznie rozmieszczonych względem nośnej. Górna wstęga boczna USB znajduje się na częstotliwości fc + fm, a dolna wstęga boczna LSB na fc − fm, gdzie fm jest częstotliwością sygnału modulującego. Szerokość pasma sygnału AM wynosi B_AM = 2·fm_max, co dla radia AM z maksymalną częstotliwością modulującą 5 kHz daje pasmo 10 kHz. Każdy kanał AM w paśmie fal średnich ma zatem szerokość 10 kHz, co pozwala na zmieszczenie około 117 kanałów w dostępnym zakresie 530–1700 kHz. Należy zauważyć, że obie wstęgi boczne niosą tę samą informację, co stanowi redundancję w dziedzinie częstotliwości.

Widmo AM jest nieefektywne energetycznie, ponieważ około dwie trzecie mocy nadajnika jest marnowane na transmisję fali nośnej, która nie zawiera informacji. Pozostała jedna trzecia mocy jest rozłożona pomiędzy dwie wstęgi boczne, które niosą identyczną informację. W celu poprawy efektywności widmowej opracowano warianty AM z redukcją lub eliminacją redundantnych składowych, takie jak DSB-SC z tłumioną nośną oraz SSB z jedną wstęgą boczną. W telewizji analogowej stosowano VSB, czyli częściowo tłumioną wstęgę boczną, jako kompromis między jakością a zajętością pasma. Analiza widma AM jest doskonałym wprowadzeniem do zrozumienia widm bardziej złożonych modulacji, takich jak FM, w których liczba wstęg bocznych jest znacznie większa.

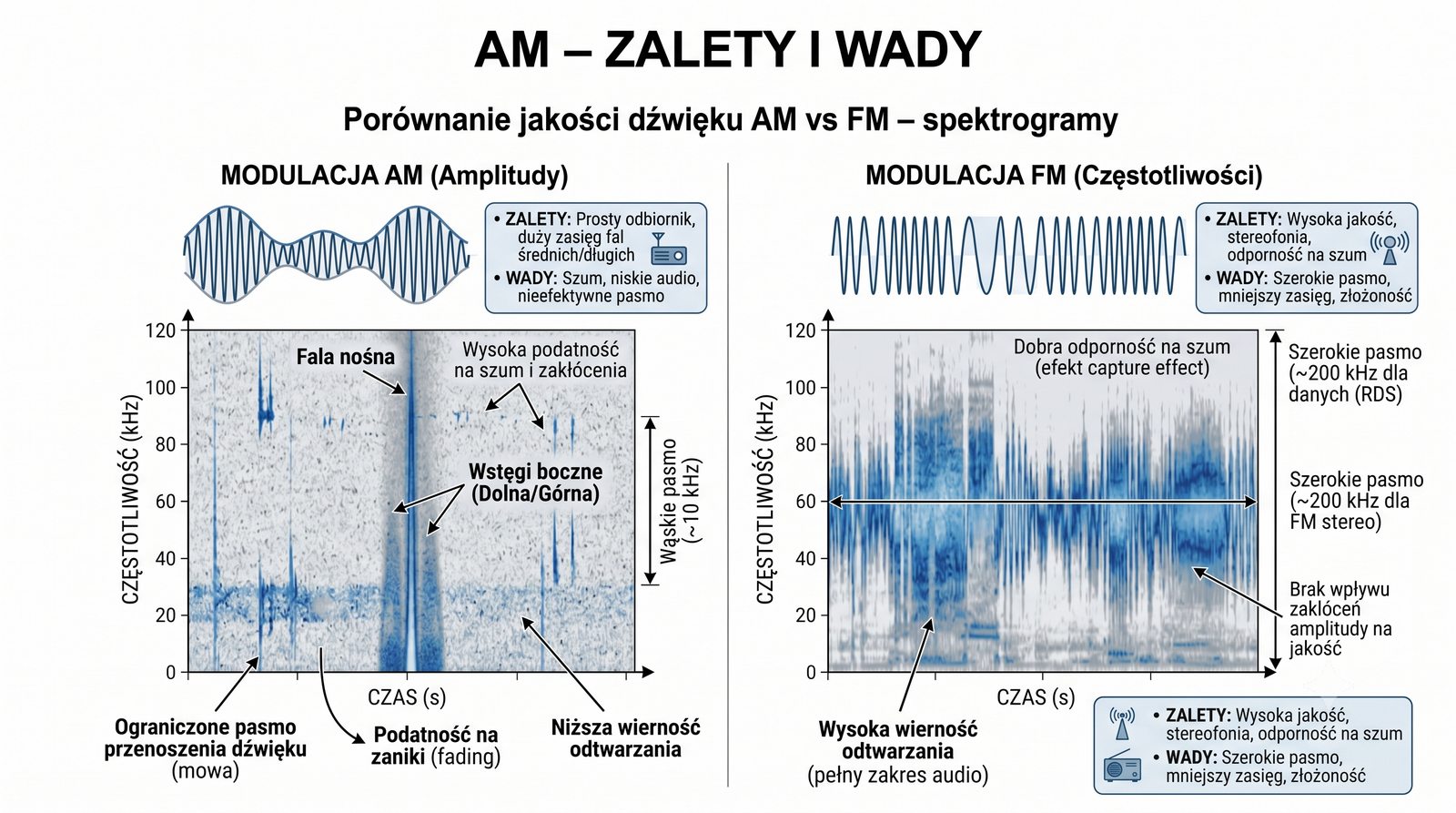

Modulacja AM charakteryzuje się kilkoma istotnymi zaletami, które decydują o jej ciągłym stosowaniu w niektórych obszarach telekomunikacji. Przede wszystkim AM jest niezwykle prosta w implementacji zarówno po stronie nadajnika, jak i odbiornika, co przekłada się na niski koszt produkcji urządzeń. Odbiornik AM może być zrealizowany jako prosty detektor kryształkowy złożony z diody, kondensatora i cewki, który nie wymaga nawet zewnętrznego zasilania. Kolejną zaletą AM jest wąskie pasmo 10 kHz na kanał, co pozwala na efektywne wykorzystanie widma częstotliwości w paśmie fal średnich i krótkich. Ponadto AM zapewnia duży zasięg transmisji dzięki propagacji przyziemnej i jonosferycznej, szczególnie w nocy, gdy zanika warstwa D jonosfery.

Do głównych wad AM należy bardzo duża podatność na zakłócenia amplitudy pochodzące od wyładowań atmosferycznych, silników elektrycznych i innych źródeł szumu impulsowego. Jakość dźwięku w AM jest ograniczona do pasma audio do 5 kHz, co wystarcza do transmisji mowy, ale nie zapewnia wiernego odtwarzania muzyki. Efektywność energetyczna AM jest niska, ponieważ większość mocy nadajnika jest zużywana na transmisję fali nośnej, która nie niesie informacji. Mimo tych wad AM jest nadal powszechnie stosowana w radiofonii na falach średnich i krótkich oraz w łączności lotniczej, gdzie prostota i niezawodność są ważniejsze niż jakość dźwięku. W łączności lotniczej w paśmie 108–137 MHz stosuje się AM właśnie ze względu na możliwość detekcji nawet przy bardzo słabym sygnale.

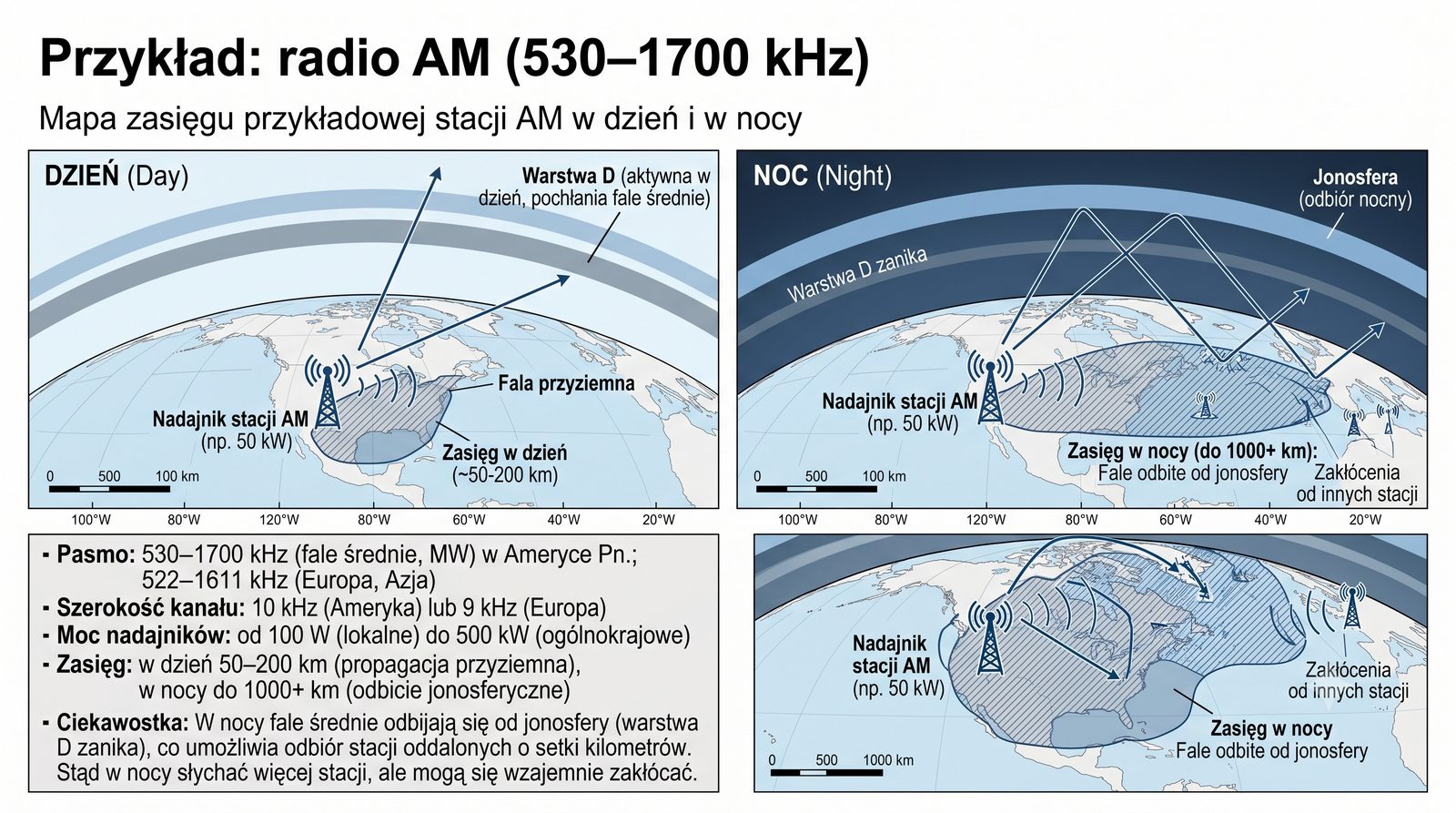

Radiofonia AM w praktyce wykorzystuje pasmo fal średnich MW w zakresie 530–1700 kHz w Ameryce Północnej oraz 522–1611 kHz w Europie i Azji, z szerokością kanału odpowiednio 10 kHz i 9 kHz. Moc nadajników AM waha się od 100 W w przypadku stacji lokalnych do 500 kW w rozgłośniach ogólnokrajowych, które muszą pokryć zasięgiem cały obszar państwa. Zasięg stacji AM w dzień wynosi typowo od 50 do 200 km, co wynika z propagacji fali przyziemnej, która jest stabilna i niezależna od pory dnia. W nocy, po zaniku warstwy D jonosfery, fale średnie odbijają się od warstwy E, co umożliwia odbiór stacji oddalonych o setki, a nawet tysiące kilometrów. W Polsce najsilniejszym nadajnikiem AM jest Polskie Radio Program 1 pracujący na częstotliwości fal długich 225 kHz z mocą znamionową 1000 kW (1 MW) w Radiowym Centrum Nadawczym w Solcu Kujawskim.

Radio AM jest szczególnie cenione za możliwość odbioru na prostych i tanich odbiornikach, co ma znaczenie w krajach rozwijających się oraz w sytuacjach kryzysowych. W audycjach AM dominują programy informacyjne, publicystyczne i dyskusyjne, ponieważ pasmo audio ograniczone do 5 kHz jest wystarczające dla zrozumiałości mowy. Wadą radiofonii AM jest podatność na zakłócenia atmosferyczne, które szczególnie silnie występują w okresie burz i przy wyładowaniach elektrostatycznych. W nocy dochodzi do interferencji między stacjami pracującymi na tej samej lub sąsiednich częstotliwościach, co objawia się charakterystycznym mieszaniem się programów. Mimo rozwoju radiofonii cyfrowej DAB+, AM pozostaje w użyciu ze względu na ogromną liczbę odbiorników i ugruntowaną pozycję na rynku mediów.

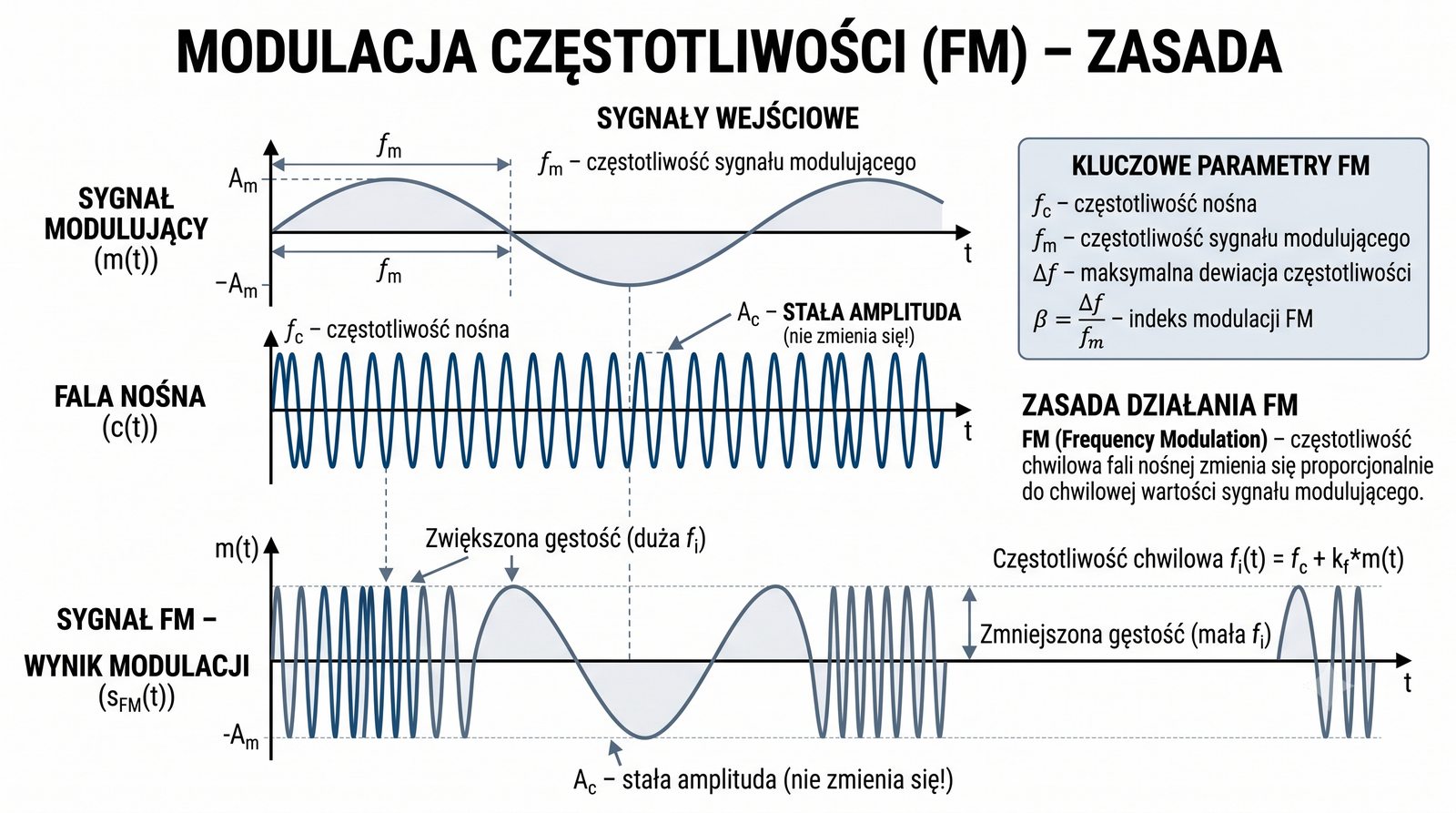

Modulacja częstotliwości FM polega na zmianie częstotliwości chwilowej fali nośnej proporcjonalnie do chwilowej wartości sygnału modulującego, przy zachowaniu stałej amplitudy sygnału zmodulowanego. Równanie sygnału FM ma postać s_FM(t) = Ac·sin(2πf_ct + β·sin(2πf_mt)), gdzie β jest indeksem modulacji, a fm częstotliwością sygnału modulującego. Częstotliwość chwilowa zmienia się zgodnie z zależnością f(t) = fc + Δf·m(t), gdzie Δf jest dewiacją częstotliwości, czyli maksymalnym odchyleniem od częstotliwości nośnej. Stała amplituda sygnału FM jest kluczową zaletą, ponieważ umożliwia stosowanie wzmacniaczy klasy C o wysokiej sprawności energetycznej. W odróżnieniu od AM, w FM informacja jest zakodowana w odstępach czasowych między kolejnymi przejściami sygnału przez zero.

Modulator FM może być zrealizowany za pomocą generatora VCO sterowanego napięciem, w którym napięcie sygnału modulującego zmienia częstotliwość drgań. W praktyce stosuje się również modulatory z użyciem pętli PLL, które zapewniają lepszą stabilność częstotliwości nośnej. Demodulacja FM może być przeprowadzona za pomocą dyskryminatora częstotliwości, detektora kwadraturowego lub pętli PLL pracującej w trybie demodulacji. Przed demodulatorem FM zawsze stosuje się ogranicznik amplitudy, który usuwa wszelkie zakłócenia amplitudy, co jest podstawą odporności FM na zakłócenia. Ze względu na stałą amplitudę, FM jest często wybierana w systemach, gdzie kluczowa jest odporność na zakłócenia i wysoka jakość odtwarzanego sygnału.

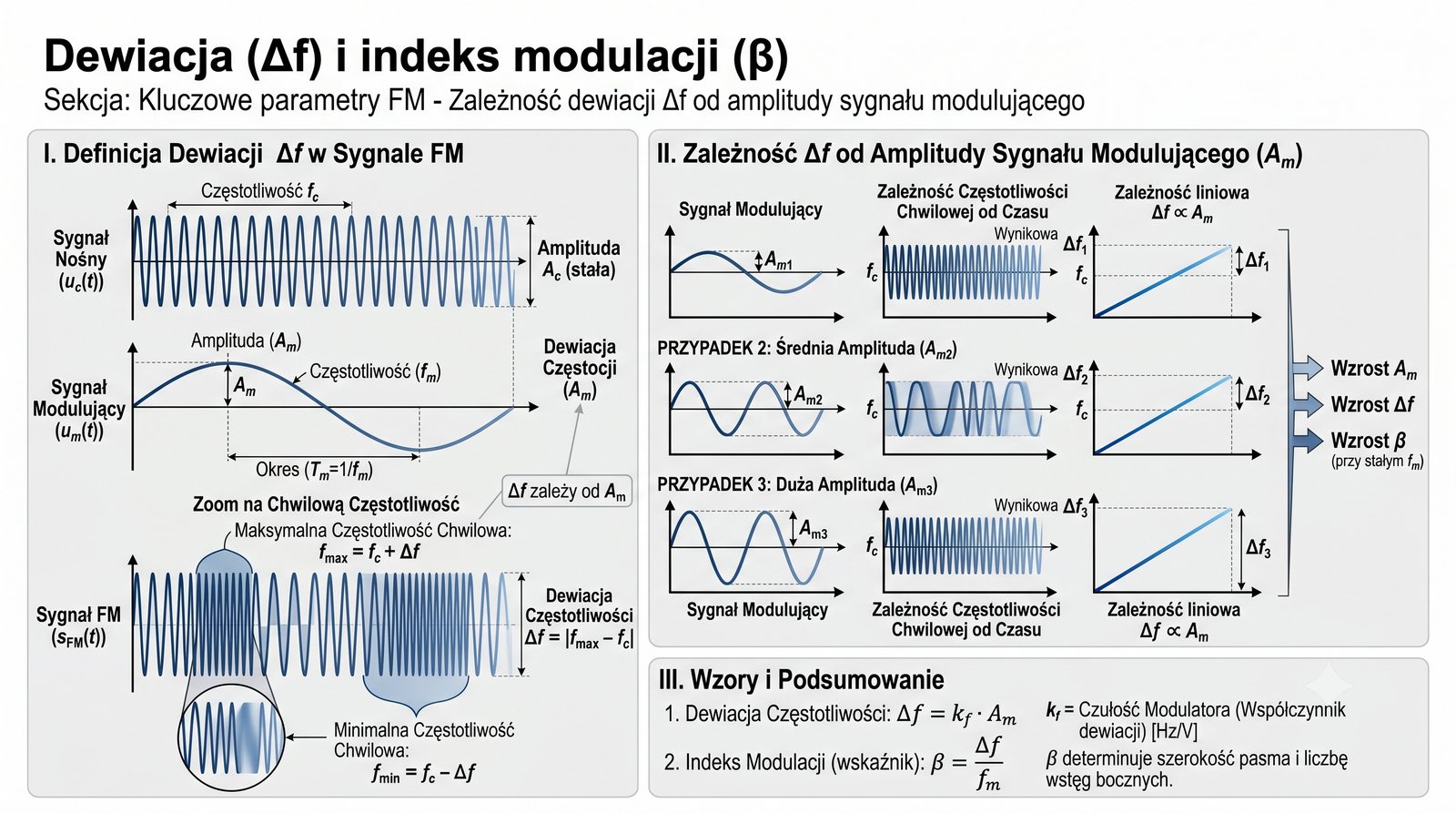

Dewiacja częstotliwości Δf jest podstawowym parametrem modulacji FM, określającym maksymalne odchylenie częstotliwości chwilowej od częstotliwości nośnej pod wpływem sygnału modulującego. Matematycznie dewiację wyraża się jako Δf = kf·Am, gdzie kf jest czułością modulatora wyrażoną w Hz/V, a Am jest amplitudą sygnału modulującego. W radiofonii FM maksymalna dewiacja wynosi standardowo ±75 kHz, co oznacza, że częstotliwość chwilowa może zmieniać się w zakresie fc ± 75 kHz. Indeks modulacji β definiuje się jako stosunek dewiacji do częstotliwości sygnału modulującego: β = Δf/fm. Dla radia FM maksymalna częstotliwość modulująca wynosi 15 kHz, co przy dewiacji 75 kHz daje indeks modulacji β = 5, typowy dla szerokopasmowej FM.

Wartość indeksu modulacji β decyduje o charakterze widma sygnału FM oraz o zajmowanym paśmie. Dla β < 1 mówimy o wąskopasmowej FM NBFM, której pasmo jest zbliżone do AM i wynosi około B ≈ 2·fm. Dla β >> 1 mamy do czynienia z szerokopasmową FM WBFM, której pasmo można oszacować za pomocą reguły Carsona jako B ≈ 2·(Δf + fm). W praktyce dla radia FM z β = 5 pasmo wynosi około 180 kHz, co po dodaniu pasm ochronnych daje standardowy kanał 200 kHz. Indeks modulacji wpływa również na stosunek sygnału do szumu po demodulacji, ponieważ większe β oznacza lepsze wykorzystanie pasma do poprawy SNR. Projektant systemu FM musi dokonać optymalnego wyboru β, balansując między jakością transmisji a zajmowanym pasmem.

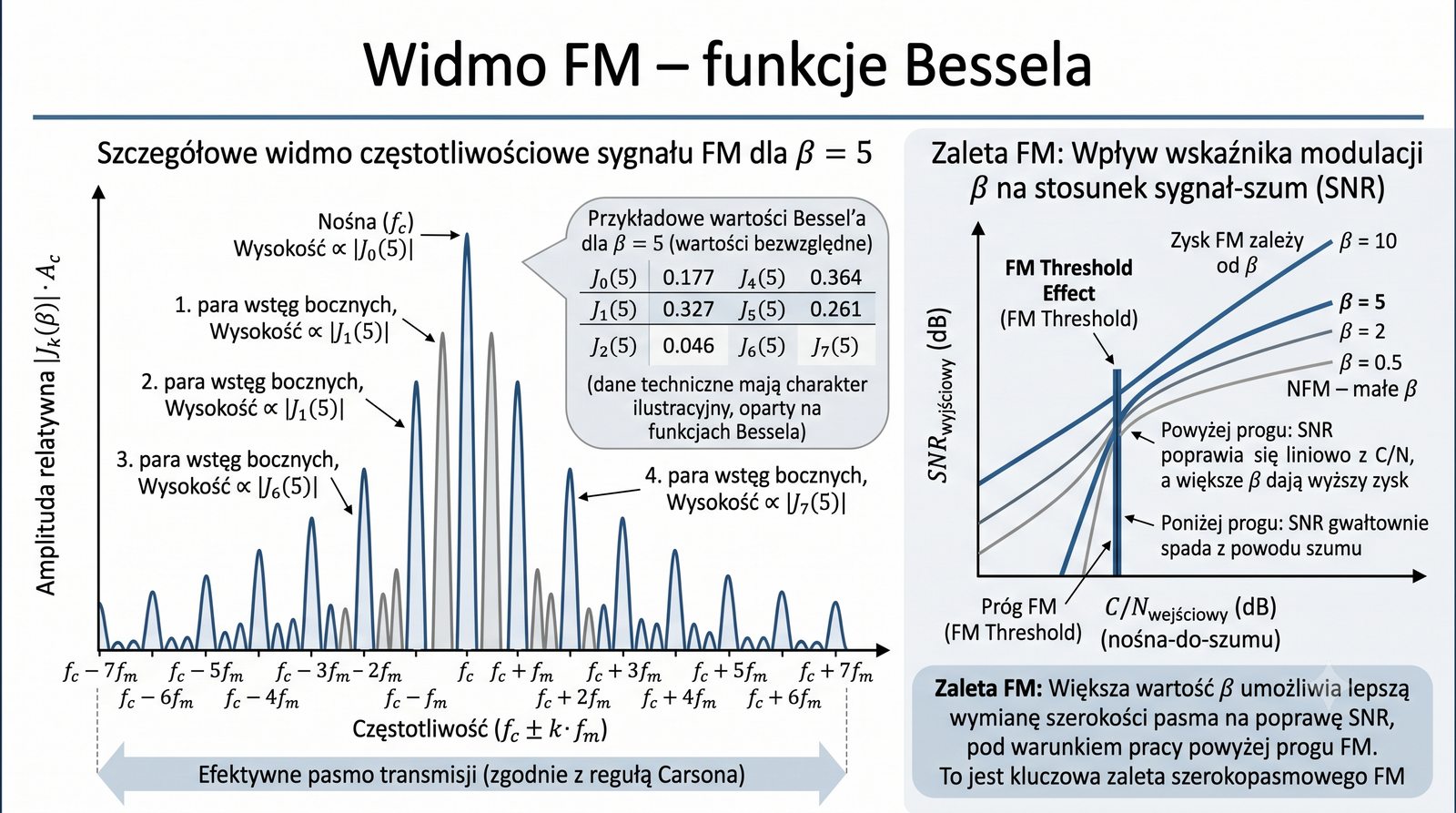

Widmo częstotliwościowe sygnału FM różni się fundamentalnie od widma AM, ponieważ zawiera teoretycznie nieskończoną liczbę prążków wstęg bocznych, których amplitudy opisują funkcje Bessela pierwszego rodzaju Jn(β). Amplituda n-tej wstęgi bocznej wyraża się wzorem An = Ac·Jn(β), gdzie n jest numerem wstęgi, a β indeksem modulacji. Dla β = 5 znaczące amplitudy mają prążki od n = −6 do n = +6 (zgodnie z regułą n = β + 1), co daje 12 istotnych wstęg bocznych skupiających ponad 98% mocy całkowitej sygnału. Szerokość pasma FM można oszacować za pomocą reguły Carsona: B_FM ≈ 2·Δf + 2·fm = 2·(Δf + fm), co dla standardowego radia FM daje około 180 kHz. W odróżnieniu od AM, w FM moc nadajnika jest rozłożona na wiele prążków, a jej dystrybucja zależy od indeksu modulacji.

Im większy indeks modulacji β, tym więcej wstęg bocznych ma znaczącą amplitudę i tym szersze jest zajmowane pasmo. Jednocześnie większe β przekłada się na lepszy stosunek sygnału do szumu po demodulacji dzięki zjawisku progu FM. Poniżej pewnego poziomu SNR, charakterystycznego dla danego β, jakość demodulowanego sygnału gwałtownie spada. Powyżej tego progu SNR poprawia się proporcjonalnie do kwadratu dewiacji, co oznacza, że FM może zapewnić znacznie lepszą jakość niż AM w dobrych warunkach odbiorczych. Ze względu na złożoność widma FM analiza sygnałów FM w dziedzinie częstotliwości wymaga użycia zaawansowanych narzędzi pomiarowych, takich jak analizatory widma z detekcją szczytową. Praktyczna obserwacja widma FM jest doskonałym ćwiczeniem laboratoryjnym dla studentów telekomunikacji.

Modulacja FM oferuje szereg istotnych zalet w porównaniu z AM, które decydują o jej dominacji w radiofonii muzycznej i łączności profesjonalnej. Najważniejszą zaletą FM jest bardzo wysoka odporność na zakłócenia amplitudy, ponieważ informacja jest zawarta w częstotliwości, a nie w amplitudzie sygnału. W odbiorniku FM stosuje się ogranicznik amplitudy, który całkowicie usuwa zakłócenia amplitudy przed demodulacją, co jest niemożliwe w przypadku AM. Kolejną zaletą jest wysoka jakość dźwięku z pasmem audio do 15 kHz, co pozwala na wierne odtwarzanie muzyki, w tym stereofoniczną transmisję z RDS. Stała amplituda sygnału FM umożliwia pracę wzmacniaczy mocy w klasie C, co zapewnia wyższą sprawność energetyczną w porównaniu z liniowymi wzmacniaczami wymaganymi w AM.

Do głównych wad FM należy szersze pasmo zajmowane przez kanał, które wynosi około 200 kHz w porównaniu z 10 kHz dla AM, co czyni FM mniej efektywną widmowo. Bardziej złożone układy modulatorów i demodulatorów FM zwiększają koszt i złożoność urządzeń w porównaniu z prostymi odbiornikami AM. FM charakteryzuje się również efektem progu, poniżej którego jakość odbioru gwałtownie się pogarsza, podczas gdy AM ulega stopniowej degradacji. Zasięg FM jest mniejszy niż AM przy tej samej mocy nadajnika, ponieważ fale VHF nie uginają się na przeszkodach i nie odbijają od jonosfery. Mimo tych wad FM pozostaje standardem w radiofonii muzycznej na całym świecie oraz w łączności służb ratunkowych i profesjonalnych.

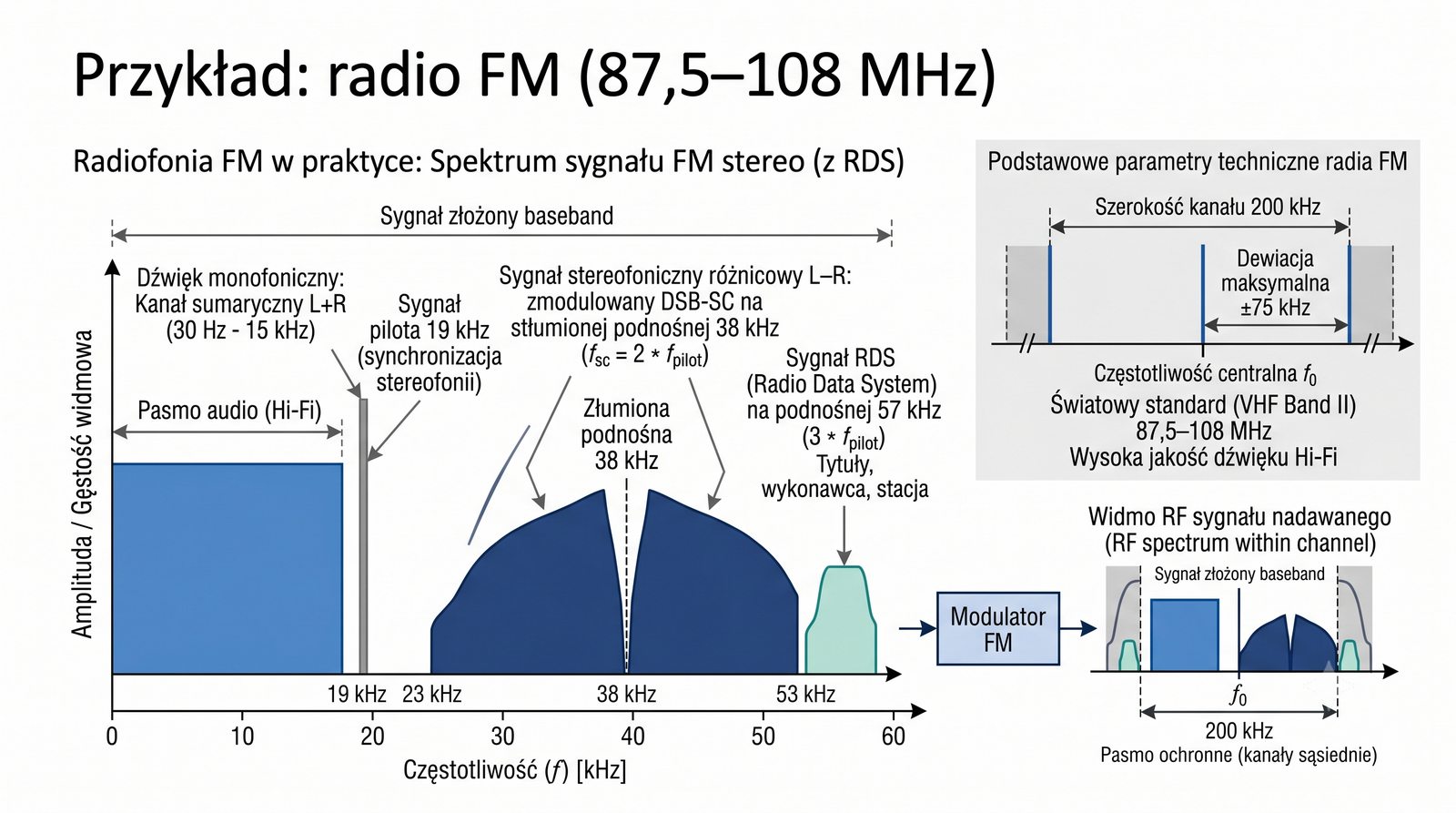

Radiofonia FM w praktyce wykorzystuje pasmo VHF Band II w zakresie 87,5–108 MHz, które jest jednolicie stosowane na całym świecie, co umożliwia produkcję uniwersalnych odbiorników. Szerokość kanału FM wynosi 200 kHz, co przy dewiacji maksymalnej ±75 kHz i paśmie audio 15 kHz zapewnia wysoką jakość dźwięku Hi-Fi. W systemie FM stereo sygnał jest kodowany z wykorzystaniem podnośnej 38 kHz dla kanału różnicowego L−R oraz pilota 19 kHz, co umożliwia odbiór zarówno stereofoniczny, jak i monofoniczny. Dodatkowo na podnośnej 57 kHz przesyłane są dane RDS, zawierające nazwę stacji, rodzaj programu i informacje drogowe. Preemfaza o stałej czasowej 50 mikrosekund w Europie lub 75 mikrosekund w USA poprawia stosunek sygnału do szumu dla wyższych częstotliwości audio.

Zasięg stacji FM jest ograniczony do propagacji w linii widzenia i wynosi typowo od 30 do 80 km, w zależności od mocy nadajnika i wysokości anteny nadawczej. W odróżnieniu od AM, stacje FM nie korzystają z odbić jonosferycznych, co eliminuje problem wzajemnych interferencji na dalekich dystansach. W Polsce radiofonia FM obejmuje kilkaset stacji lokalnych i ogólnokrajowych, z których największe znaczenie mają Program 3 Polskiego Radia oraz stacje komercyjne, takie jak RMF FM i Radio ZET. Pasmo FM zapewnia również możliwość transmisji danych w systemie RDS-TMC dla nawigacji samochodowej. Mimo rozwoju radia cyfrowego DAB+, FM pozostaje dominującym standardem radiofonii muzycznej ze względu na powszechność odbiorników i satysfakcjonującą jakość dźwięku.

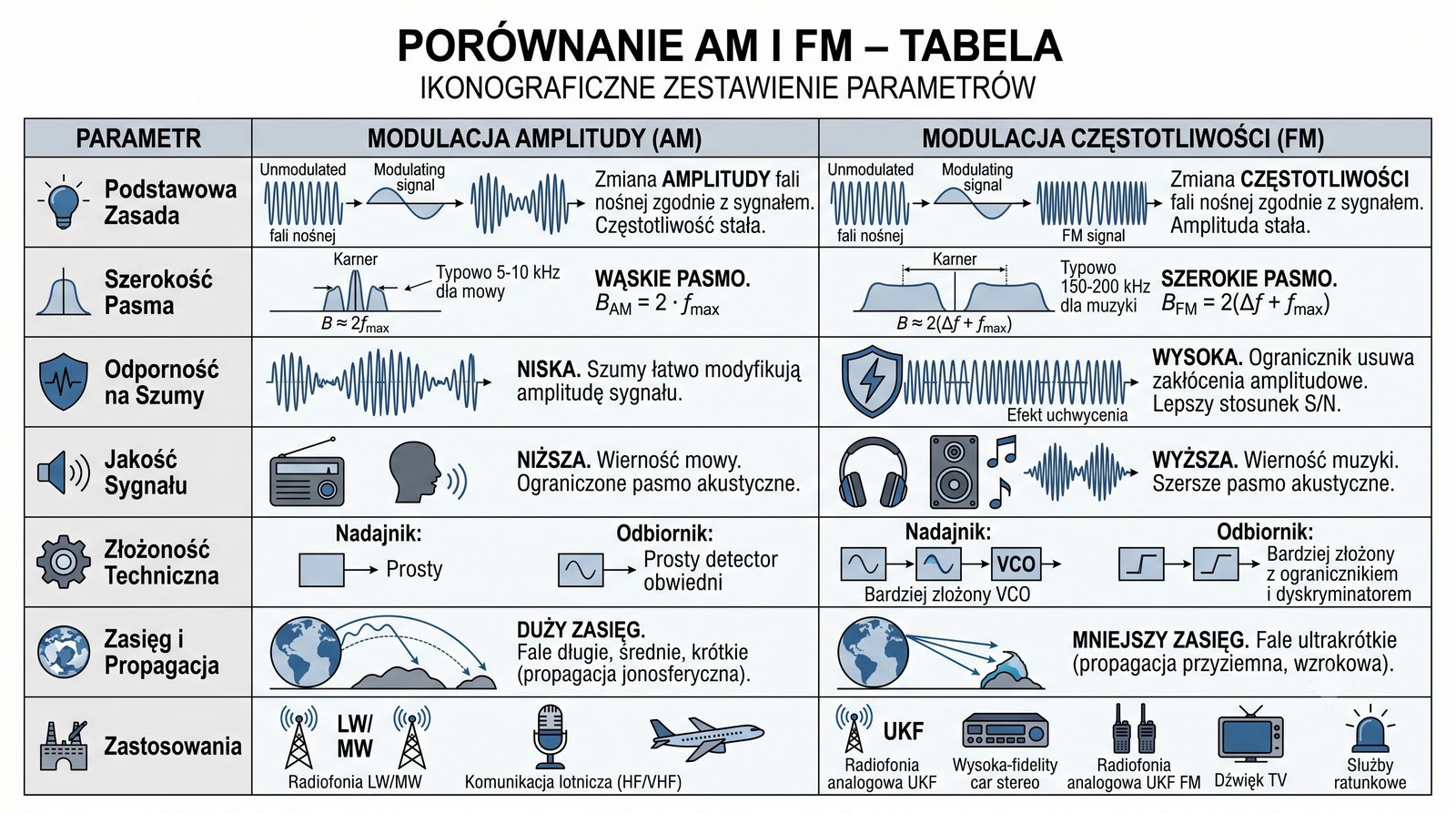

Porównanie modulacji AM i FM w formie tabelarycznej pozwala na systematyczne zestawienie kluczowych parametrów obu technik i ułatwia wybór odpowiedniej metody dla konkretnego zastosowania. Pasmo kanału AM wynosi około 10 kHz, podczas gdy FM wymaga około 200 kHz, co oznacza, że FM zajmuje 20 razy szersze pasmo. Pasmo audio w AM jest ograniczone do 5 kHz, co wystarcza dla transmisji mowy, podczas gdy FM oferuje pasmo do 15 kHz zapewniające jakość Hi-Fi. Odporność na zakłócenia w AM jest niska ze względu na detekcję amplitudy, natomiast FM jest wysoce odporna na zakłócenia amplitudy dzięki ogranicznikowi. Zasięg typowy AM wynosi 50–500 km w dzień i powyżej 1000 km w nocy, podczas gdy FM osiąga zasięg jedynie 30–80 km w linii widzenia.

Efektywność energetyczna AM jest niska, ponieważ większość mocy jest marnowana na transmisję fali nośnej, podczas gdy FM dzięki stałej amplitudzie umożliwia pracę wzmacniaczy w klasie C z wysoką sprawnością. Propagacja AM odbywa się zarówno jako fala przyziemna, jak i jonosferyczna, co zapewnia duży zasięg, natomiast FM propaguje się wyłącznie w linii widzenia. Złożoność odbiornika AM jest bardzo niska, nawet do poziomu detektora kryształkowego bez zasilania, podczas gdy odbiornik FM wymaga średnio złożonych układów z PLL lub dyskryminatorem. AM znajduje zastosowanie głównie w radiofonii mowy, łączności awaryjnej i lotniczej, podczas gdy FM dominuje w radiofonii muzycznej i łączności profesjonalnej. Wybór między AM a FM zawsze zależy od konkretnych wymagań aplikacji i warunków propagacyjnych.

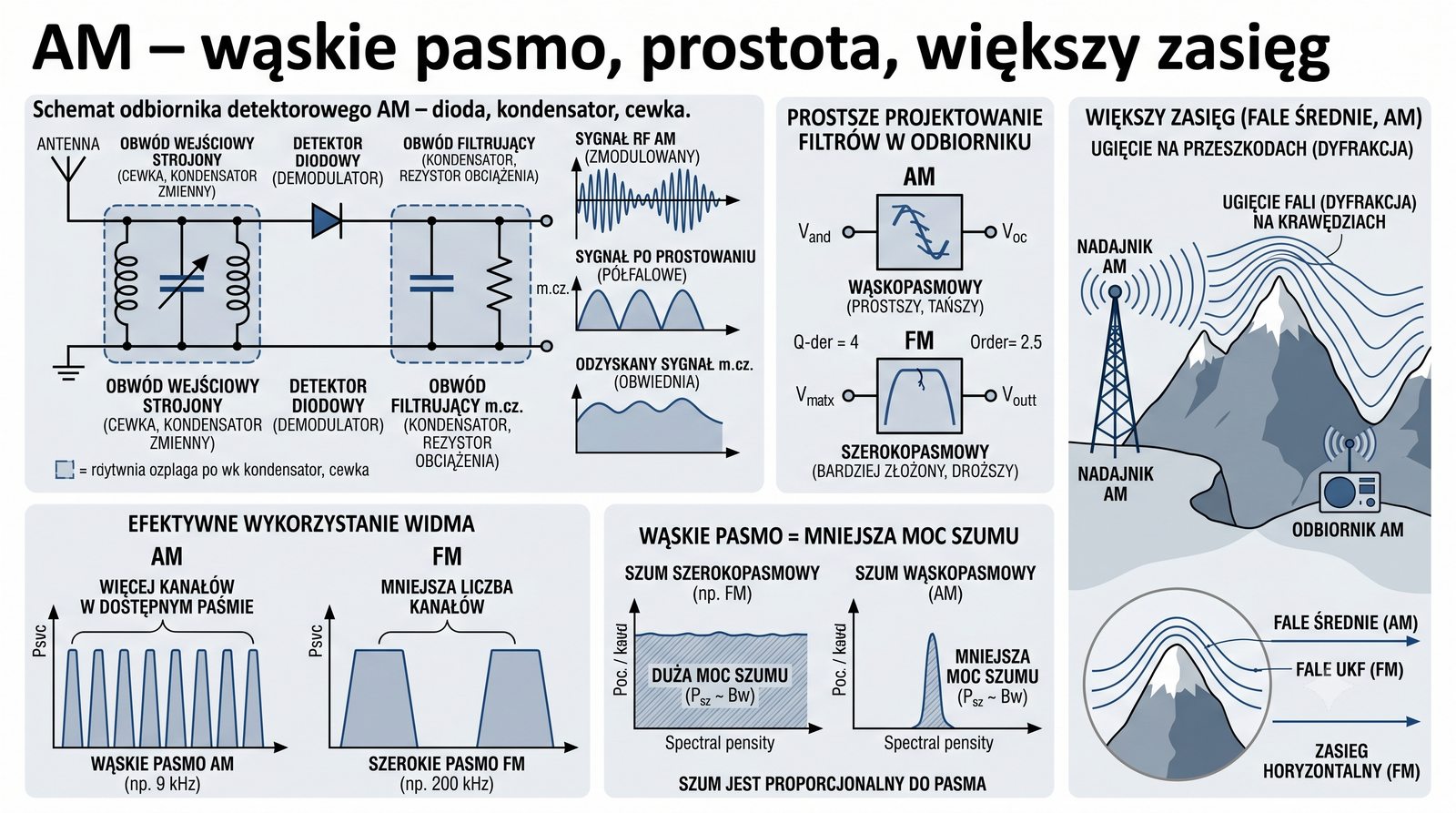

Wąskie pasmo AM wynoszące około 10 kHz na kanał jest jedną z najważniejszych zalet tej modulacji, szczególnie w kontekście efektywnego wykorzystania widma częstotliwości. Węższe pasmo oznacza, że w dostępnym zakresie częstotliwości można zmieścić więcej kanałów, co jest kluczowe w zatłoczonym paśmie fal średnich. Dodatkowo węższe pasmo transmisyjne przekłada się na niższy poziom szumu termicznego w odbiorniku, ponieważ moc szumu jest proporcjonalna do szerokości pasma zgodnie ze wzorem P_n = k·T·B. Prostota projektowania filtrów w odbiorniku AM wynika z wąskiego pasma, co pozwala na stosowanie tanich i prostych obwodów rezonansowych. Węższe pasmo AM umożliwia również pracę z niższymi mocami nadajników przy zachowaniu akceptowalnego stosunku sygnału do szumu.

Większy zasięg AM wynika z fizycznych właściwości propagacyjnych fal średnich, które uginają się na przeszkodach terenowych dzięki zjawisku dyfrakcji. Nocą fale średnie odbijają się od jonosfery, co umożliwia łączność na dystansach międzykontynentalnych, niedostępnych dla systemów VHF i UHF. Niższa częstotliwość nośna w AM powoduje mniejsze tłumienie atmosferyczne, co dodatkowo zwiększa zasięg transmisji. Najprostszy odbiornik AM, czyli detektor kryształkowy, składa się jedynie z diody, kondensatora i cewki i nie wymaga zewnętrznego źródła zasilania. Prostota i niski koszt odbiorników AM mają szczególne znaczenie w sytuacjach kryzysowych oraz w regionach o ograniczonym dostępie do energii elektrycznej.

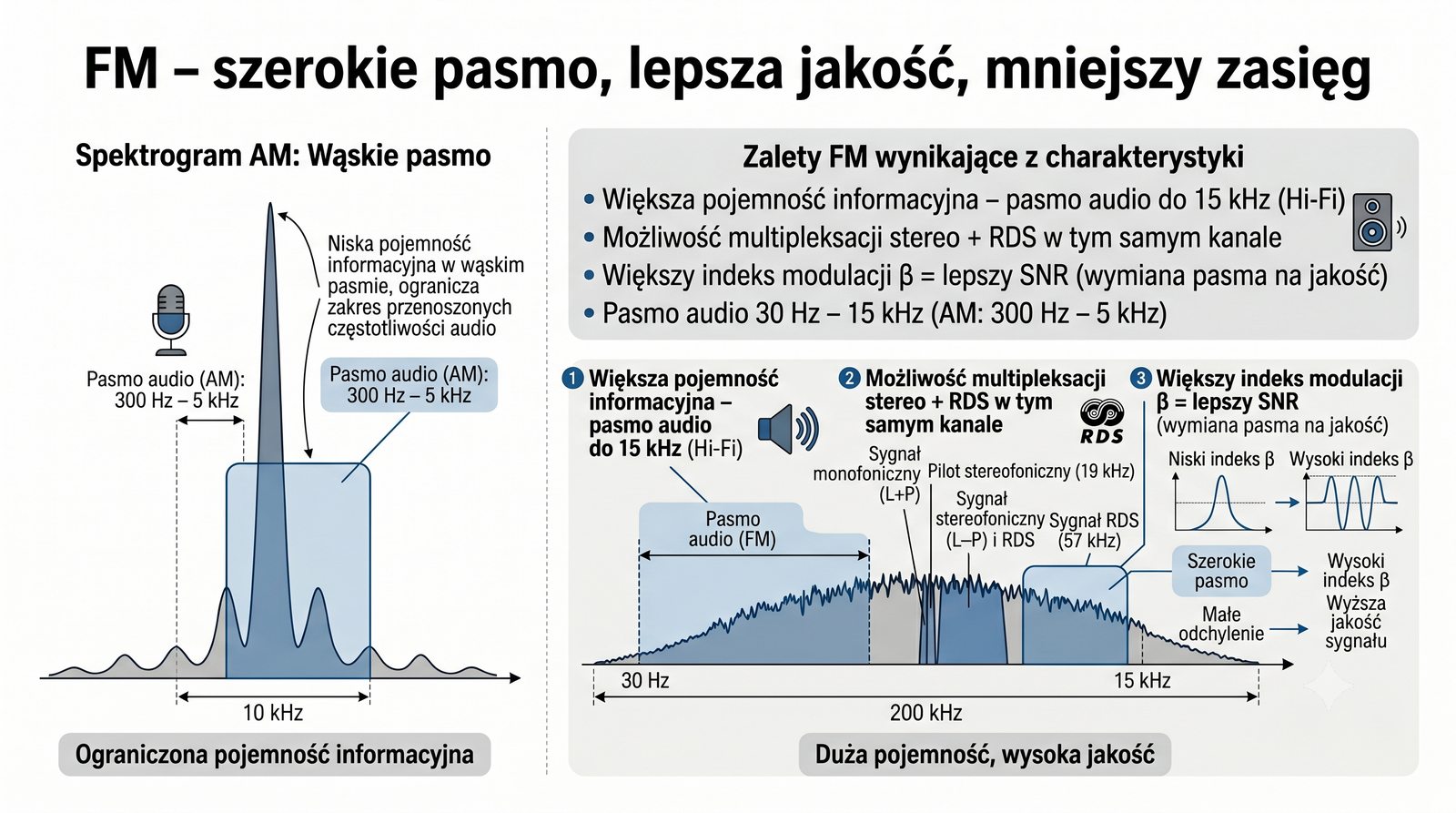

Szerokie pasmo FM wynoszące około 200 kHz na kanał jest zarówno zaletą, jak i wadą tej modulacji, w zależności od punktu widzenia i zastosowania. Z punktu widzenia jakości transmisji szerokie pasmo jest zaletą, ponieważ umożliwia przesyłanie sygnału audio o paśmie do 15 kHz, co zapewnia wierność Hi-Fi. Szerokie pasmo FM umożliwia również multipleksację sygnału stereofonicznego z podnośnymi 19 kHz i 38 kHz oraz transmisję danych RDS na podnośnej 57 kHz. Większy indeks modulacji β, możliwy dzięki szerokiemu pasmu, przekłada się na lepszy stosunek sygnału do szumu po demodulacji, realizując zasadę wymiany pasma na jakość. Dzięki temu FM może zapewnić znacznie lepszą jakość dźwięku niż AM przy tym samym poziomie mocy nadajnika.

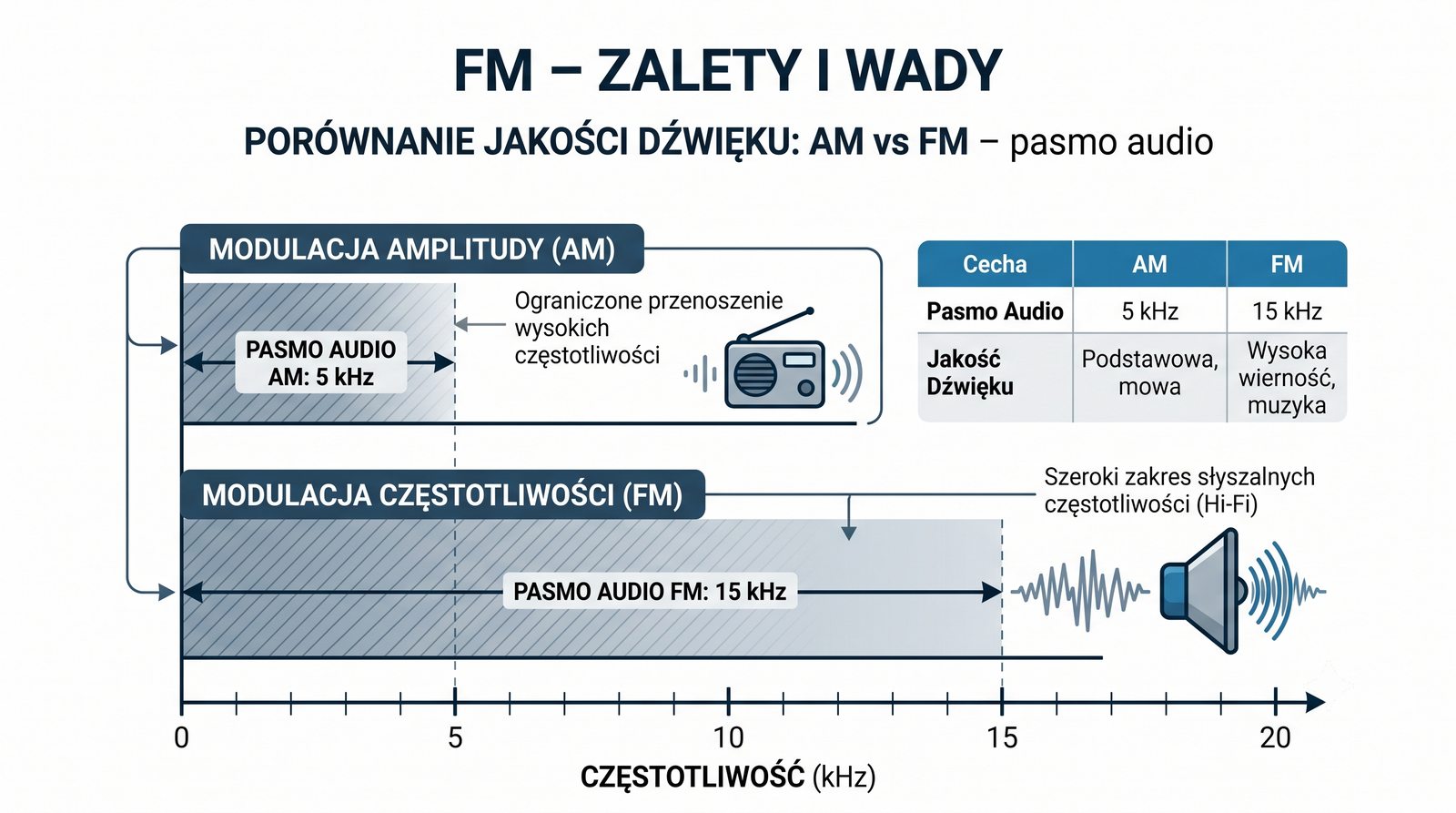

Lepsza jakość dźwięku w FM wynika przede wszystkim z szerszego pasma audio od 30 Hz do 15 kHz, które pokrywa pełny zakres słyszalny przez człowieka. Odporność FM na zakłócenia amplitudy pozwala na eliminację szumów impulsowych, które w AM są słyszalne jako trzaski i przydźwięki. Zjawisko capture effect w FM powoduje, że silniejszy sygnał całkowicie tłumi słabszy na tej samej częstotliwości, co eliminuje efekt mieszania się stacji znany z AM. Mniejszy zasięg FM jest konsekwencją propagacji w linii widzenia w paśmie VHF, co wymaga budowy gęstszej sieci nadajników dla pokrycia tego samego obszaru. W praktyce sieć nadajników FM jest uzupełniana przez stacje lokalne, które zapewniają pokrycie obszarów poza zasięgiem głównych nadajników.

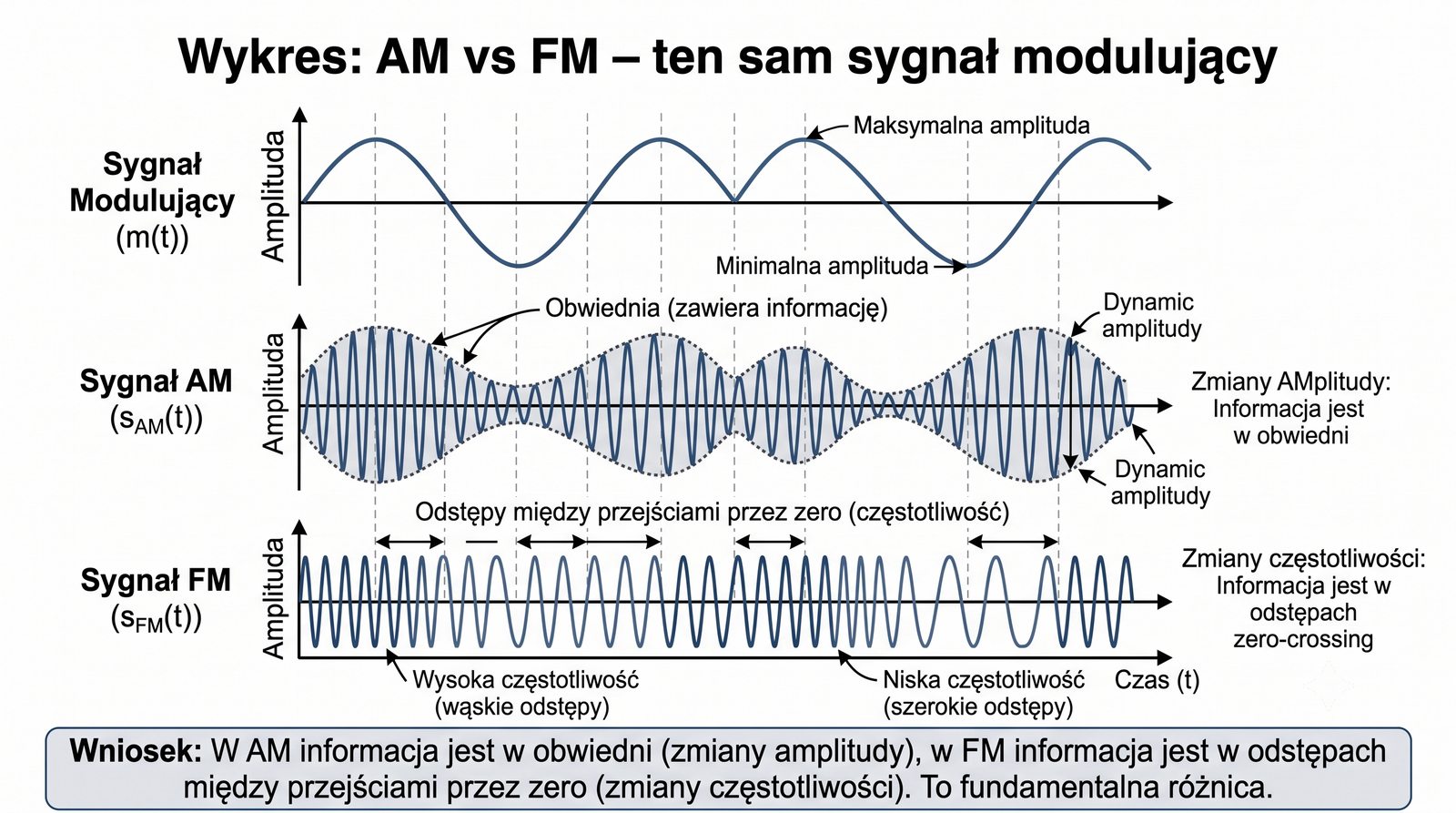

Porównanie wykresów czasowych sygnałów AM i FM dla tego samego sygnału modulującego unaocznia fundamentalne różnice między tymi dwiema modulacjami. W AM amplituda sygnału zmodulowanego zmienia się proporcjonalnie do sygnału modulującego, tworząc charakterystyczną obwiednię, podczas gdy gęstość oscylacji pozostaje stała. W FM amplituda sygnału pozostaje stała, natomiast zmienia się gęstość przejść przez zero, co jest widoczne jako zagęszczenie oscylacji przy wyższej chwilowej częstotliwości. Kształt obwiedni w AM wiernie odtwarza sygnał modulujący, co umożliwia prostą demodulację za pomocą detektora diodowego, natomiast w FM obwiednia jest płaska. Wpływ szumu amplitudy na AM jest bezpośrednio widoczny jako zniekształcenie obwiedni, podczas gdy w FM szum amplitudy może być usunięty przez ogranicznik przed demodulacją.

Na podstawie analizy wykresów czasowych można stwierdzić, że w AM informacja jest zakodowana w obwiedni sygnału, natomiast w FM informacja jest zakodowana w odstępach między kolejnymi przejściami przez zero. Ta fundamentalna różnica w sposobie kodowania informacji decyduje o odmiennych właściwościach obu modulacji w kontekście odporności na zakłócenia i wymaganego pasma. W praktyce inżynierskiej wykresy czasowe są używane do wstępnej oceny poprawności działania modulatora oraz do identyfikacji problemów, takich jak przemodulowanie w AM czy zbyt mała dewiacja w FM. Obserwacja sygnałów w dziedzinie czasu przy użyciu oscyloskopu cyfrowego jest standardowym narzędziem diagnostycznym w laboratoriach telekomunikacyjnych. Dla pełnej charakterystyki sygnałów zmodulowanych konieczna jest jednak również analiza w dziedzinie częstotliwości za pomocą analizatora widma.

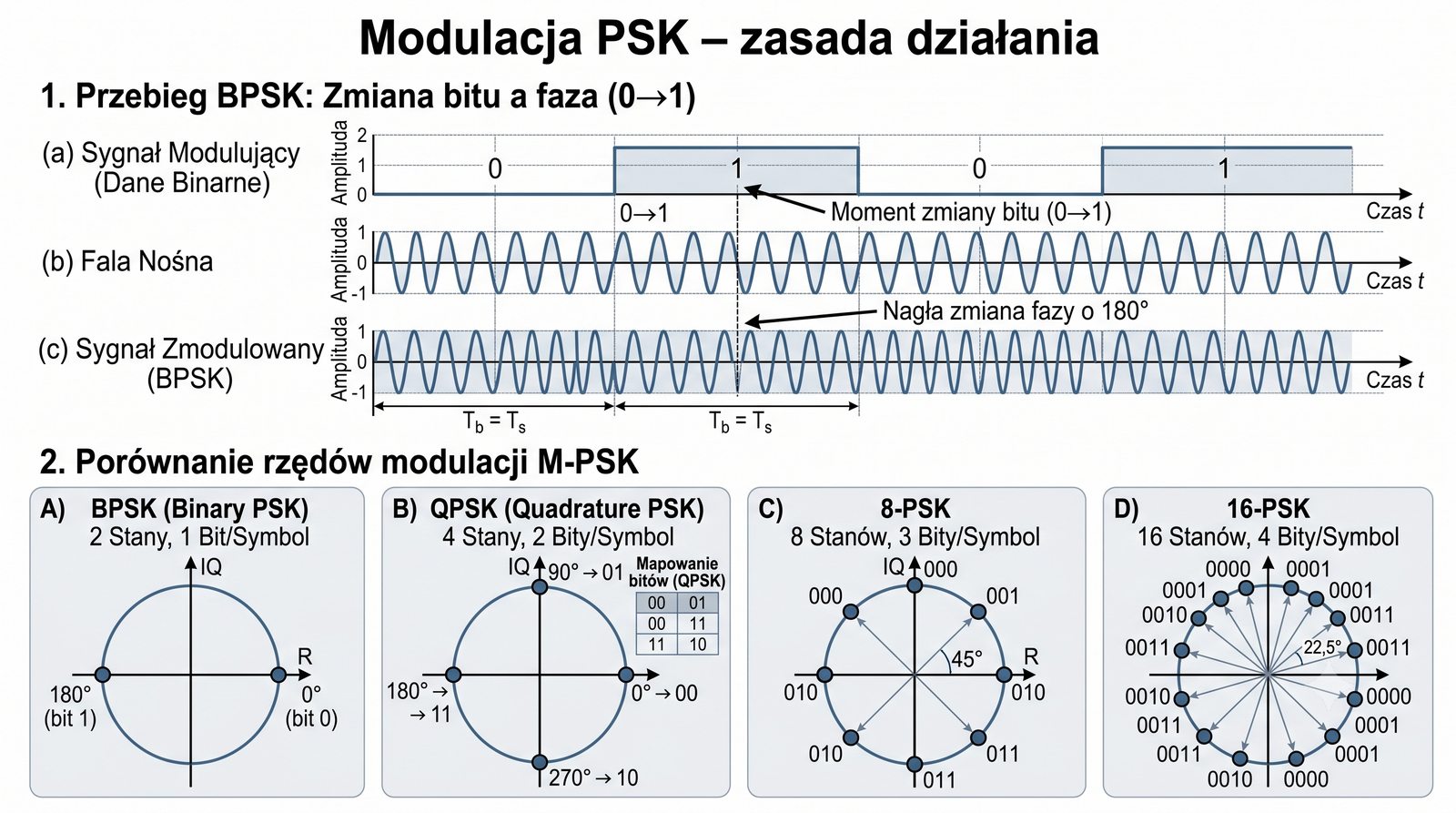

Modulacja PSK jest cyfrową techniką modulacji fazy, w której faza fali nośnej przyjmuje skończoną liczbę dyskretnych wartości, z których każda reprezentuje określoną kombinację bitów. W odróżnieniu od analogowych AM i FM, w PSK sygnał modulujący ma postać cyfrową, co oznacza, że zmiany fazy następują skokowo w momentach zmiany wartości symboli. Najprostszym wariantem PSK jest BPSK z dwoma stanami fazy różniącymi się o 180 stopni, co pozwala na przesłanie jednego bitu na symbol. QPSK wykorzystuje cztery stany fazy przesunięte względem siebie o 90 stopni, co umożliwia przesłanie dwóch bitów na symbol przy tej samej częstotliwości symbolowej. Wyższe rzędy PSK, takie jak 8-PSK i 16-PSK, oferują odpowiednio trzy i cztery bity na symbol, ale kosztem mniejszej odporności na szum.

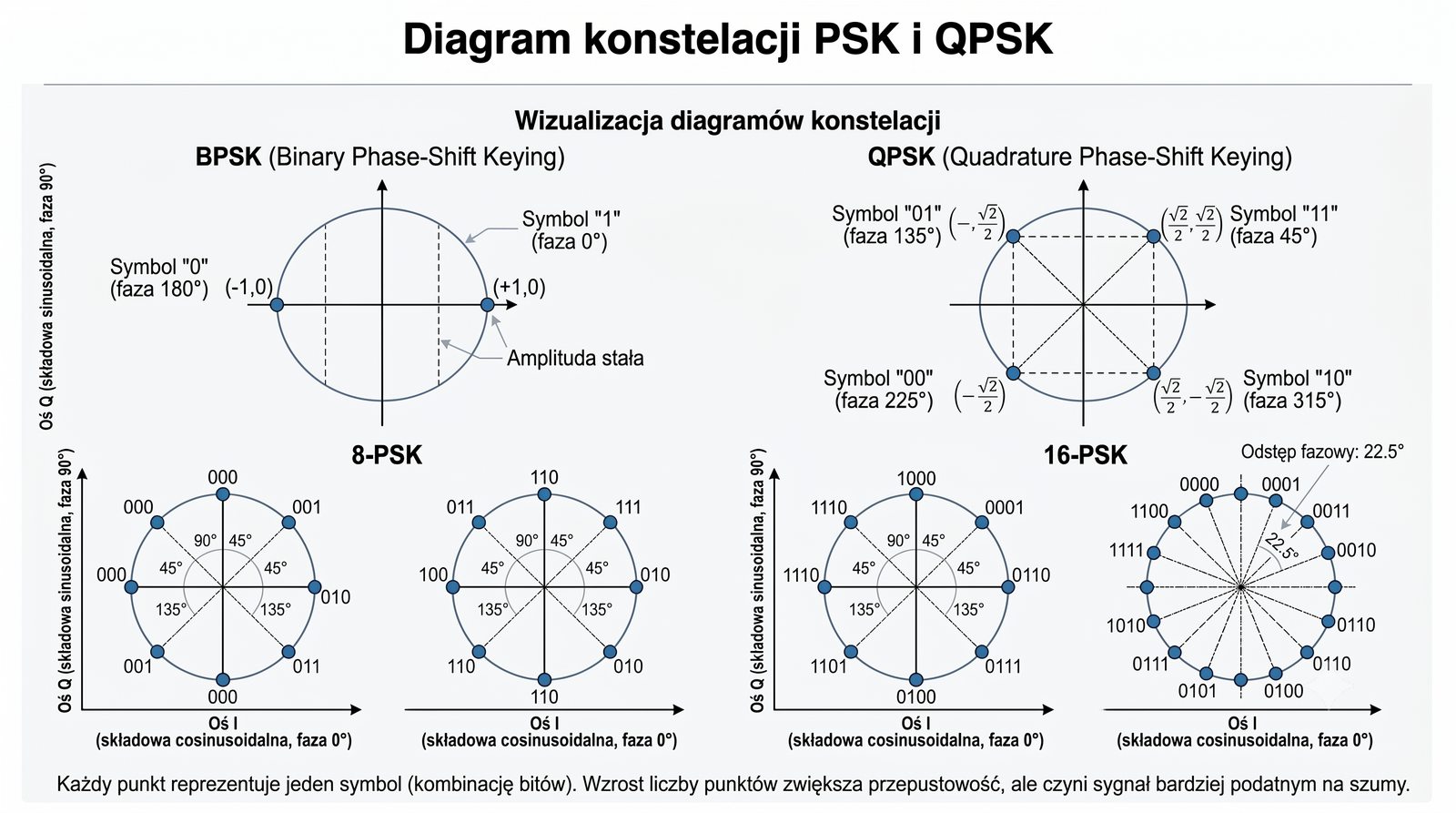

Diagram konstelacji PSK przedstawia stany symboli na płaszczyźnie I/Q, gdzie oś I odpowiada składowej cosinusoidalnej, a oś Q składowej sinusoidalnej. W BPSK dwa symbole leżą naprzeciwko siebie na osi I, co zapewnia maksymalną odległość między symbolami i najwyższą odporność na szum. W QPSK cztery symbole są rozmieszczone równomiernie na okręgu, a odległość między sąsiednimi symbolami wynosi √2·A, czyli około 1,414 amplitudy. Wzrost liczby stanów fazy powoduje zmniejszenie odległości między sąsiednimi symbolami, co zwiększa podatność na błędy przy tym samym poziomie szumu. Demodulacja PSK wymaga synchronizacji fazowej między nadajnikiem a odbiornikiem, co realizuje się za pomocą pętli Costasa lub algorytmów estymacji fazy w odbiornikach cyfrowych.

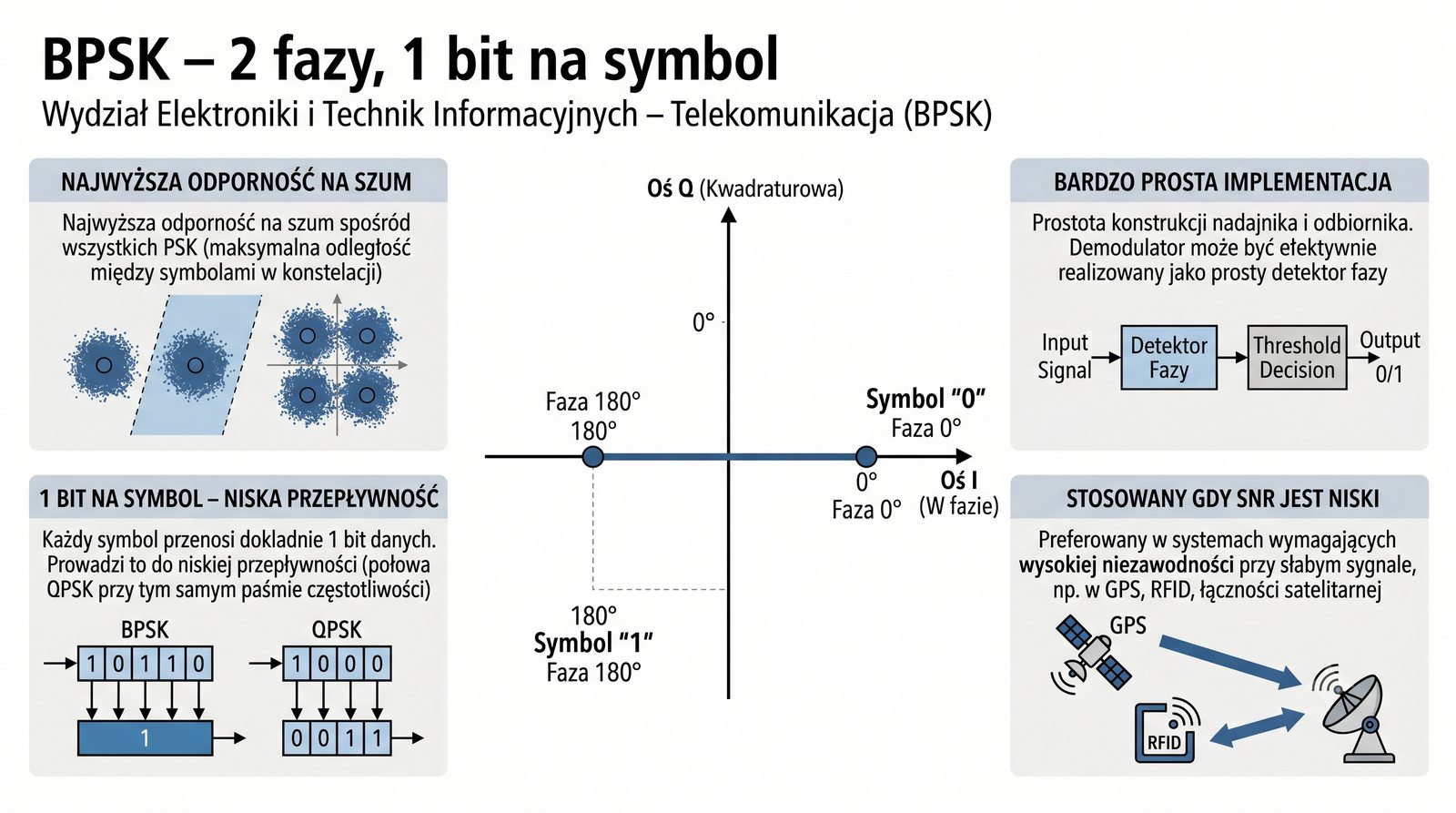

BPSK jest najprostszą formą modulacji PSK, wykorzystującą dwa stany fazy różniące się o 180 stopni, co pozwala na przesłanie jednego bitu na symbol. Bit 0 jest reprezentowany przez fazę 0 stopni, a bit 1 przez fazę 180 stopni, co odpowiada odwróceniu fazy fali nośnej. Równanie sygnału BPSK ma postać s(t) = A·sin(2πf_ct + φ_i), gdzie φ_i przyjmuje wartości 0 lub π w zależności od przesyłanego bitu. BPSK charakteryzuje się najwyższą odpornością na szum spośród wszystkich modulacji PSK, ponieważ odległość między dwoma symbolami w konstelacji wynosi 2A, co jest wartością maksymalną. Dzięki temu BPSK jest stosowana w systemach o bardzo niskim stosunku sygnału do szumu, takich jak łączność satelitarna i GPS.

Demodulator BPSK może być zrealizowany jako prosty detektor fazy z pętlą Costasa do odtworzenia nośnej, co jest stosunkowo prostą implementacją. Wadą BPSK jest niska przepływność wynosząca jeden bit na symbol, co przy tym samym paśmie daje połowę przepływności QPSK. W systemie GPS sygnał BPSK jest modulowany dodatkowo kodem rozpraszającym C/A, co umożliwia jednoczesną pracę wielu satelitów w tym samym paśmie. BPSK jest również stosowana w systemach RFID do komunikacji między czytnikiem a tagiem w trudnych warunkach propagacyjnych. Mimo niskiej efektywności widmowej BPSK pozostaje ważną modulacją w zastosowaniach, gdzie kluczowa jest niezawodność transmisji przy bardzo niskim SNR.

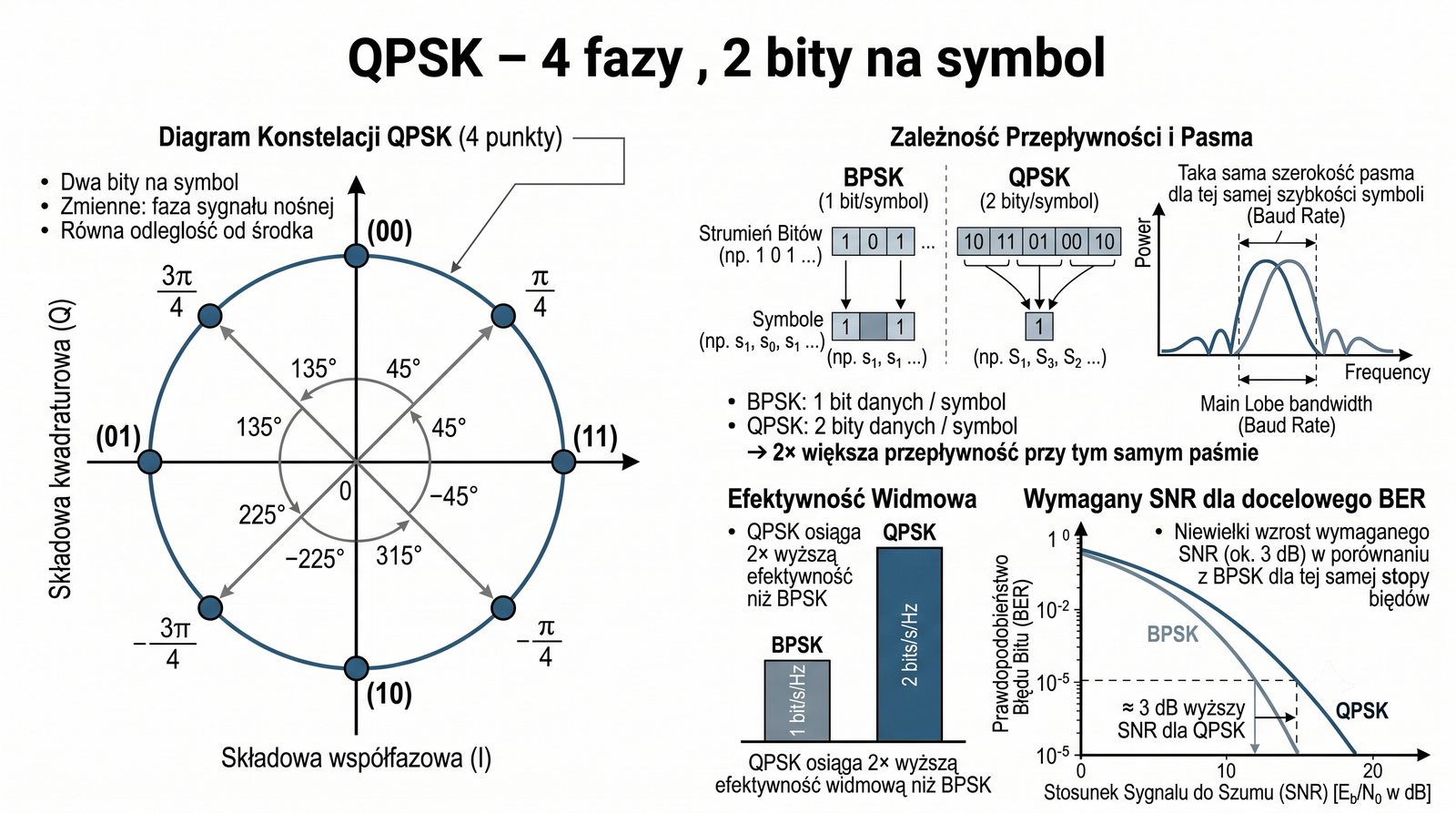

QPSK jest modulacją fazy wykorzystującą cztery stany fazy przesunięte względem siebie o 90 stopni, co pozwala na przesłanie dwóch bitów na symbol. Poszczególne kombinacje bitów są mapowane na fazy: 00 na 45 stopni, 01 na 135 stopni, 11 na 225 stopni oraz 10 na 315 stopni. Główną zaletą QPSK w porównaniu z BPSK jest dwukrotnie większa przepływność przy tej samej częstotliwości symbolowej i tym samym paśmie zajmowanym. Efektywność widmowa QPSK wynosi 2 bity na sekundę na herc, podczas gdy dla BPSK jest to 1 bit/s/Hz. Przy ocenie stopy błędów w funkcji energii na bit E_b/N_0, BPSK i QPSK cechują się identyczną teoretyczną krzywą BER. Wzrost wymaganego stosunku mocy sygnału do szumu (C/N lub E_s/N_0) o około 3 dB wynika z faktu, że każdy symbol QPSK przenosi 2 bity (E_s = 2·E_b).

W QPSK sygnał może być wygenerowany poprzez równoczesną modulację dwóch składowych: synfazowej I i kwadraturowej Q, każda modulowana BPSK ze strumieniem bitów o połowicznej prędkości. Dzięki temu przepływność bitowa jest dwukrotnie wyższa niż w BPSK przy zachowaniu tej samej szerokości pasma. Odległość między sąsiednimi symbolami w konstelacji QPSK wynosi √2·A, co jest mniejsze niż w BPSK, gdzie wynosi 2A, ale wystarczające dla większości zastosowań praktycznych. QPSK jest szeroko stosowana w systemach LTE dla transmisji danych przy umiarkowanym SNR oraz w DVB-S jako podstawowa modulacja dla telewizji satelitarnej. W systemach 5G QPSK jest używana głównie dla kanałów sterujących, gdzie wymagana jest najwyższa niezawodność transmisji.

Diagram konstelacji jest graficzną reprezentacją symboli modulacji na płaszczyźnie I/Q, gdzie oś I reprezentuje składową synfazową, a oś Q składową kwadraturową fali nośnej. Każdy punkt na diagramie odpowiada jednemu symbolowi, a jego współrzędne określają amplitudę i fazę sygnału w momencie próbkowania. Dla BPSK diagram konstelacji zawiera dwa punkty na osi I w odległości ±A od środka, co daje maksymalną odległość między symbolami. Dla QPSK diagram zawiera cztery punkty równomiernie rozmieszczone na okręgu o promieniu A, oddalone od siebie o kąt 90 stopni. W przypadku 8-PSK na okręgu znajduje się osiem punktów, a kąt między sąsiednimi symbolami wynosi 45 stopni, co zmniejsza odległość między nimi.

Odległość między sąsiednimi symbolami w diagramie konstelacji ma bezpośredni wpływ na bitową stopę błędów BER, ponieważ szum o odpowiedniej amplitudzie może przesunąć odebrany symbol do sąsiedniego obszaru decyzyjnego. Dla 16-PSK odległość między symbolami wynosi już tylko około 0,39·A, co czyni tę modulację bardzo podatną na szum i praktycznie nieużywaną w systemach komercyjnych. Diagram konstelacji jest również potężnym narzędziem diagnostycznym, pozwalającym na ocenę jakości transmisji poprzez obserwację rozrzutu punktów wokół idealnych pozycji. W laboratoriach telekomunikacyjnych analiza diagramu konstelacji za pomocą wektorowego analizatora sygnałów VSA jest standardową metodą testowania modulatorów i demodulatorów. Zniekształcenia widoczne na diagramie, takie jak obrót, przesunięcie fazy czy zniekształcenia nieliniowe, umożliwiają identyfikację konkretnych problemów w torze transmisyjnym.

PSK i jej pochodne są szeroko stosowane w nowoczesnych systemach telekomunikacyjnych, od nawigacji satelitarnej po sieci komórkowe i telewizję cyfrową. W systemie GPS stosowana jest modulacja BPSK z dodatkowym kodowaniem rozpraszającym, co zapewnia odporność na zakłócenia i umożliwia jednoczesną pracę wielu satelitów w tym samym paśmie. W sieciach WiFi standardów 802.11a/g/n/ac stosuje się adaptacyjną modulację OFDM z możliwością wyboru między BPSK, QPSK, 16-QAM i 64-QAM w zależności od SNR. System DVB-S do telewizji satelitarnej wykorzystuje QPSK jako podstawową modulację, która zapewnia dobry kompromis między przepływnością a odpornością na szum. W DVB-T do telewizji naziemnej stosuje się OFDM z modulacją QPSK, 16-QAM lub 64-QAM na poszczególnych podnośnych.

W systemach LTE i 5G NR PSK i QAM są używane w połączeniu z OFDMA, co pozwala na elastyczne przydzielanie zasobów radiowych użytkownikom. W LTE dla transmisji danych w kanale PDSCH stosuje się QPSK, 16-QAM i 64-QAM, z możliwością zmiany modulacji co 1 ms w zależności od raportowanych warunków propagacyjnych. W 5G NR dodano dodatkowo 256-QAM dla pasm poniżej 6 GHz oraz 64-QAM dla pasm milimetrowych. W systemach satelitarnych DVB-S2 rozszerzono zestaw modulacji o 8-PSK i 16-APSK, co umożliwia wyższe przepływności przy dobrych warunkach propagacyjnych. W łączności satelitarnej często stosuje się kodowanie splotowe i LDPC w połączeniu z PSK, co zapewnia dodatkową ochronę przed błędami transmisji.

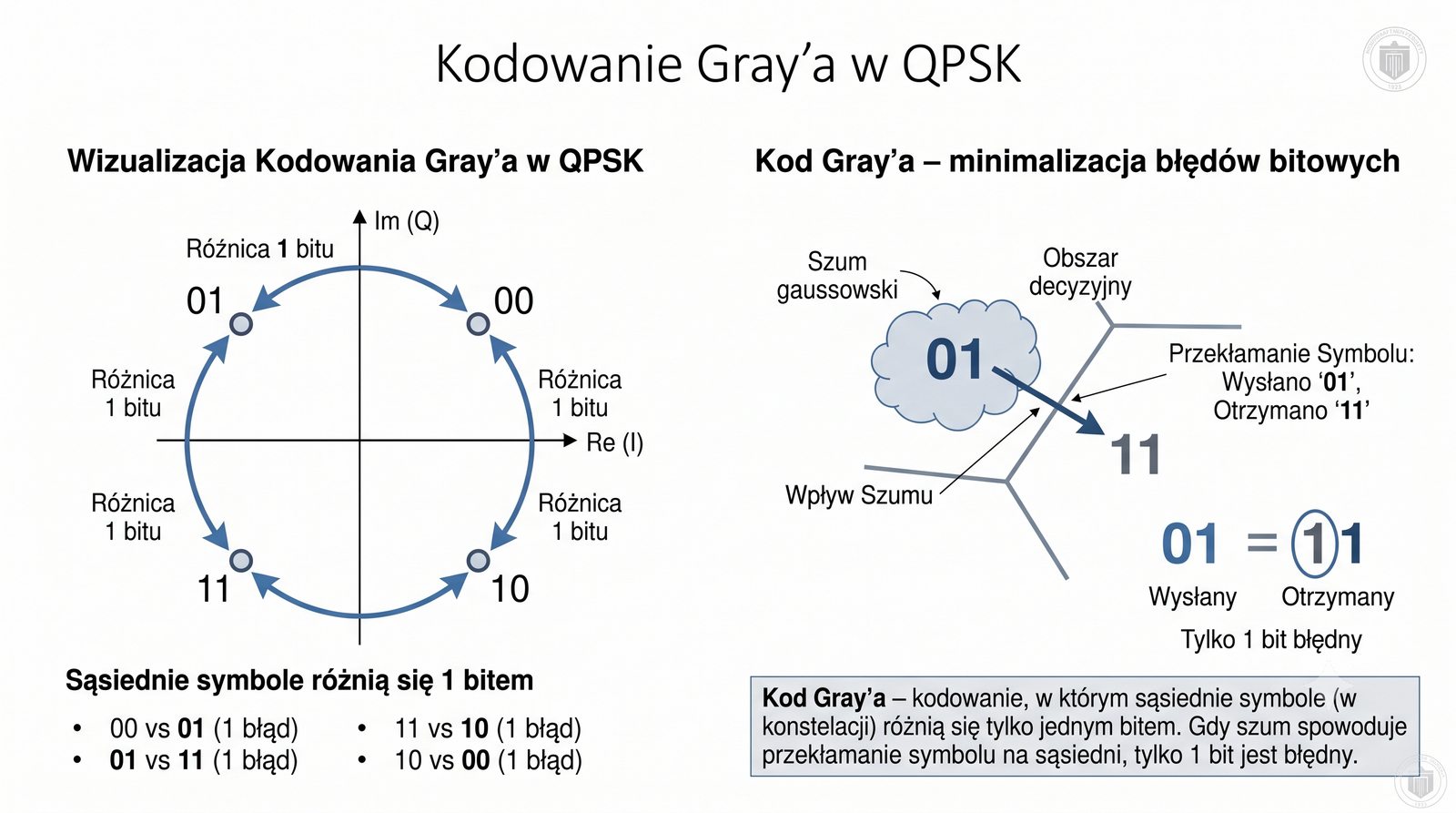

Kodowanie Graya w QPSK jest techniką mapowania bitów na symbole, w której sąsiednie symbole w diagramie konstelacji różnią się tylko jednym bitem. W standardowym kodzie Graya dla QPSK przyporządkowanie faz do bitów jest następujące: 45 stopni odpowiada bitom 00, 135 stopni bitom 01, 225 stopni bitom 11, a 315 stopni bitom 10. Gdy szum spowoduje, że odebrany symbol zostanie zaklasyfikowany do sąsiedniego przedziału decyzyjnego, tylko jeden bit będzie błędny, a nie dwa. W zwykłym kodowaniu binarnym błąd między symbolem 00 a 10 spowodowałby dwa błędne bity, co podwajałoby bitową stopę błędów. Kodowanie Graya zmniejsza BER nawet o 50 procent w typowych kanałach z szumem gaussowskim.

Zastosowanie kodowania Graya jest szczególnie istotne w systemach o wysokich wymaganiach dotyczących jakości transmisji, takich jak transmisja wideo i VoIP. W systemach DVB-S i DVB-T kodowanie Graya jest standardowo stosowane w połączeniu z QPSK i wyższymi rzędami QAM. W przypadku modulacji wyższych rzędów, takich jak 64-QAM i 256-QAM, kodowanie Graya jest stosowane oddzielnie dla każdej osi I i Q, co zapewnia minimalizację błędów przy przekłamaniach symboli. Implementacja kodowania Graya w nadajniku i odbiorniku jest prosta i nie wprowadza znaczącego opóźnienia przetwarzania. Dzięki kodowaniu Graya systemy modulacji wielofazowej i wieloamplitudowej mogą pracować przy niższym stosunku sygnału do szumu niż byłoby to możliwe bez tego kodowania.

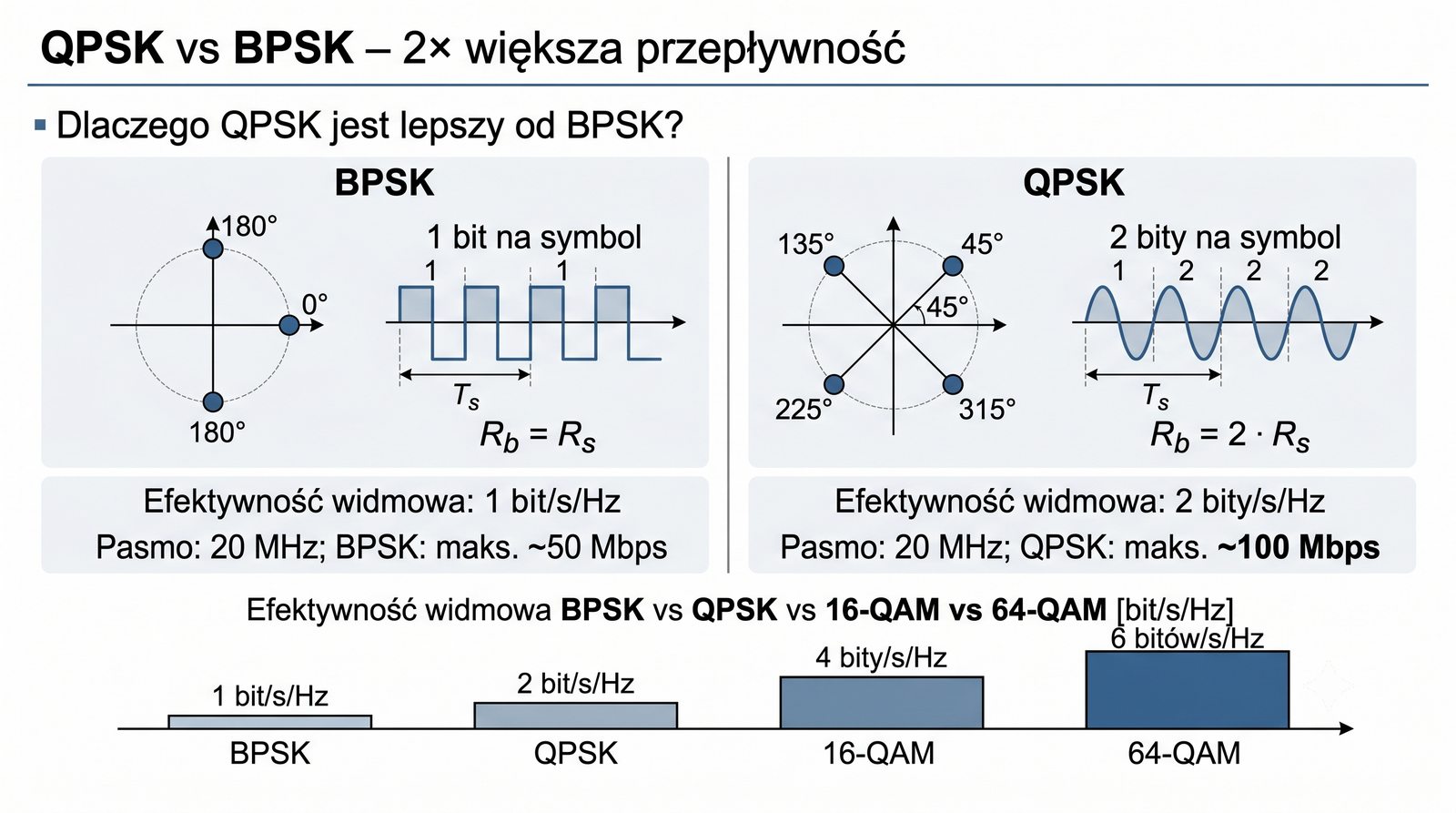

Porównanie przepływności QPSK i BPSK przy tej samej częstotliwości symbolowej jednoznacznie wskazuje na przewagę QPSK, który oferuje dwukrotnie wyższą przepływność bitową. Dla BPSK przepływność bitowa Rb jest równa przepływności symbolowej Rs, ponieważ każdy symbol przenosi jeden bit. Dla QPSK przepływność bitowa wynosi Rb = 2·Rs, ponieważ każdy symbol przenosi dwa bity przy tej samej częstotliwości symbolowej. W praktyce oznacza to, że przy paśmie 20 MHz w systemie LTE BPSK może osiągnąć maksymalnie około 50 Mbps, podczas gdy QPSK osiąga około 100 Mbps. Efektywność widmowa QPSK wynosi 2 bit/s/Hz, podczas gdy dla BPSK jest to 1 bit/s/Hz, co ma bezpośrednie przełożenie na koszt infrastruktury sieciowej.

Wzrost przepływności w QPSK nie jest jednak bezkosztowy, ponieważ wymaga on około 3 dB wyższego stosunku sygnału do szumu dla utrzymania tej samej bitowej stopy błędów przy porównaniu przy tej samej energii na symbol. Przy porównaniu przy tej samej energii na bit E_b/N_0, BPSK i QPSK mają identyczne krzywe BER, ponieważ podwojenie liczby stanów jest kompensowane przez podwojenie energii na bit. W praktycznych systemach stosuje się adaptacyjną modulację i kodowanie AMC, które dynamicznie wybiera między BPSK, QPSK i wyższymi modulacjami w zależności od bieżących warunków propagacyjnych. Dla użytkowników znajdujących się na krawędzi komórki, gdzie SNR jest niski, system stosuje BPSK lub QPSK, natomiast w centrum komórki stosuje się 16-QAM lub 64-QAM. Ta elastyczność pozwala na optymalne wykorzystanie dostępnego widma przy jednoczesnym zapewnieniu niezawodności transmisji dla wszystkich użytkowników.

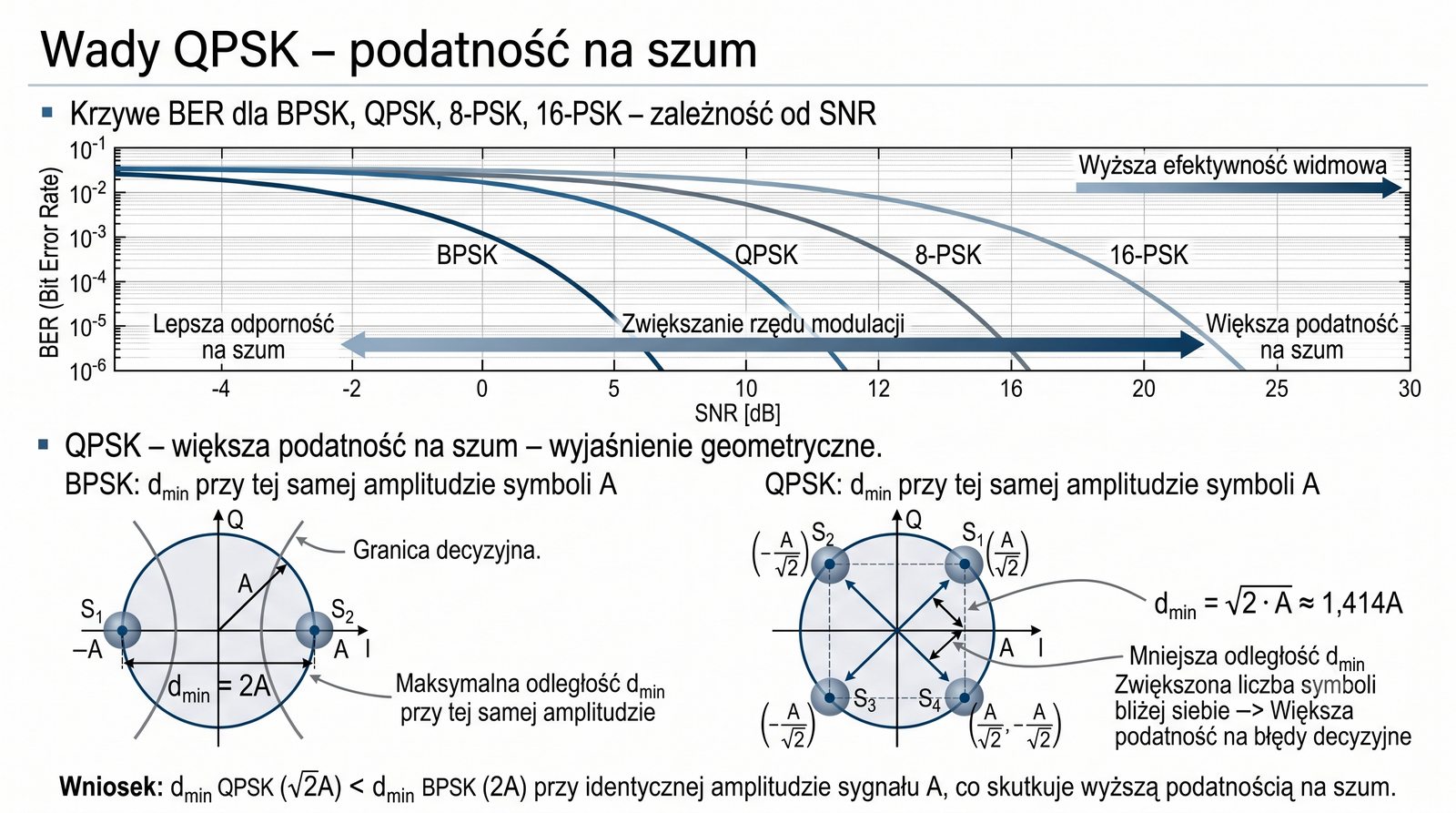

Główną wadą QPSK w porównaniu z BPSK jest mniejsza odległość między sąsiednimi symbolami w diagramie konstelacji, co zwiększa podatność na szum i zakłócenia. W BPSK odległość między dwoma symbolami wynosi 2A, co jest maksymalną możliwą wartością dla danej amplitudy sygnału. W QPSK odległość między sąsiednimi symbolami wynosi √2·A, czyli około 1,414A, co stanowi około 70 procent odległości w BPSK. Mniejsza odległość oznacza, że szum o tej samej amplitudzie ma większe prawdopodobieństwo przesunięcia odebranego symbolu poza poprawny przedział decyzyjny. W praktyce dla tych samych warunków propagacyjnych QPSK wymaga wyższego SNR niż BPSK dla uzyskania tej samej bitowej stopy błędów.

Krzywa BER dla QPSK i BPSK jest identyczna w funkcji E_b/N_0, ponieważ podwojenie liczby bitów na symbol jest kompensowane przez odpowiedni wzrost energii potrzebnej na transmisję każdego bitu. W funkcji E_s/N_0 QPSK ma gorsze BER niż BPSK, ponieważ energia na symbol jest dzielona między dwa bity. W systemach rzeczywistych QPSK jest często stosowana z kodowaniem korekcyjnym FEC, które częściowo kompensuje zwiększoną podatność na szum. W praktyce inżynierskiej dobór między BPSK a QPSK jest kompromisem między wymaganą przepływnością a dostępnym budżetem łącza. Dla systemów o bardzo ograniczonym budżecie mocy, takich jak łączność satelitarna z małych terminali, preferowany jest BPSK, podczas gdy dla systemów o większej mocy nadajnika stosuje się QPSK dla wyższej przepływności.

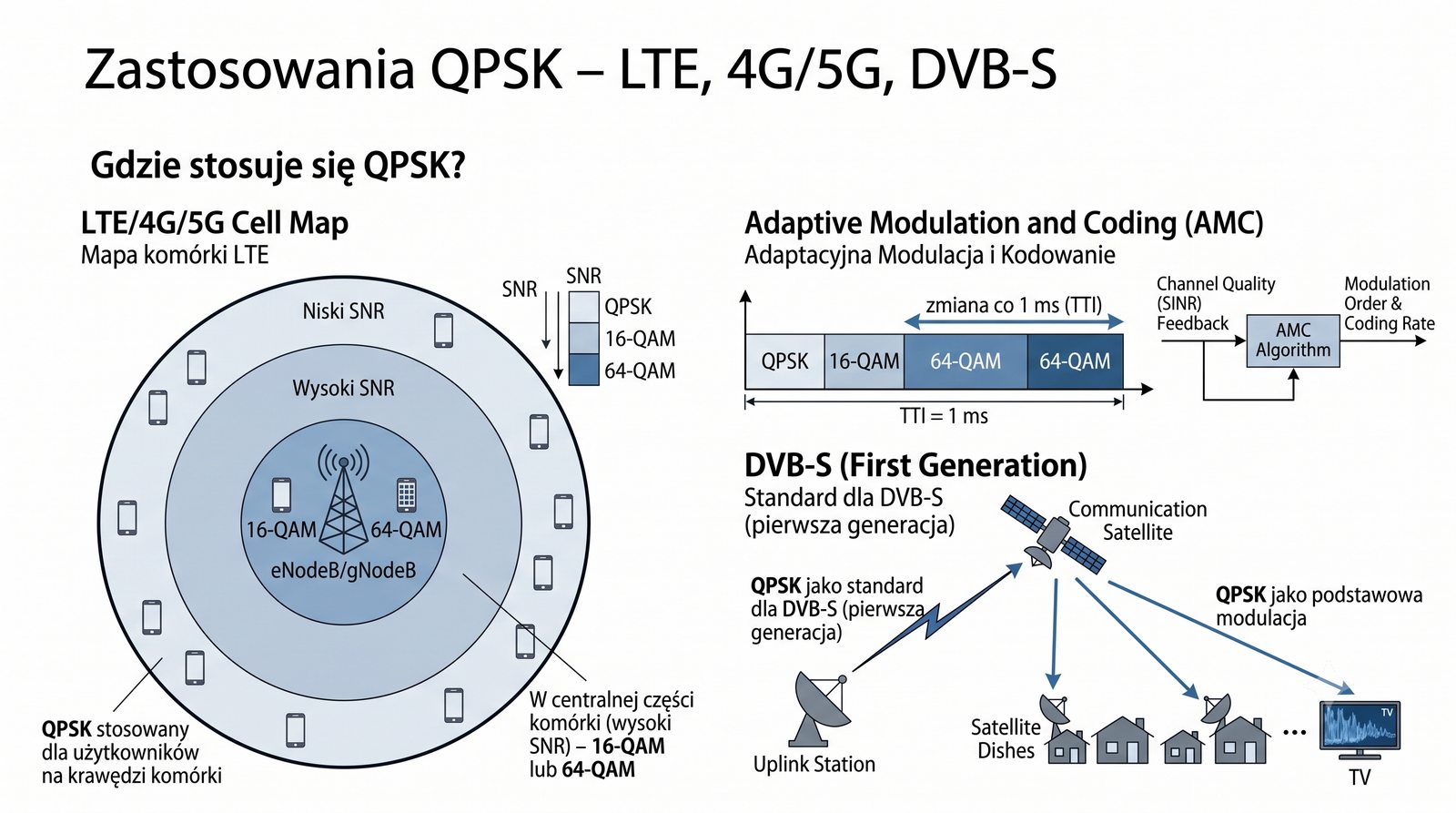

QPSK znajduje szerokie zastosowanie w systemach komórkowych LTE i 5G, gdzie jest wykorzystywana głównie dla użytkowników znajdujących się na krawędzi komórki. W LTE dla transmisji w kanale PDSCH stosuje się adaptacyjną modulację i kodowanie AMC, która dynamicznie dobiera schemat modulacji co 1 ms w zależności od raportowanego SNR. Dla użytkowników z niskim SNR na krawędzi komórki stosuje się QPSK z niskim współczynnikiem kodowania FEC, co zapewnia niezawodną transmisję kosztem niższej przepływności. W centralnej części komórki, gdzie SNR jest wysoki, system przełącza się na 16-QAM lub 64-QAM dla maksymalizacji przepływności. Mechanizm AMC jest kluczowym elementem optymalizacji pojemności sieci komórkowych i jest standardowo implementowany we wszystkich systemach 4G i 5G.

W telewizji satelitarnej DVB-S QPSK jest standardową modulacją od pierwszej generacji systemu, zapewniającą dobry kompromis między przepływnością a odpornością na szum. Sygnał satelitarny pokonuje odległość około 36 000 km do satelity geostacjonarnego, co powoduje ogromne tłumienie rzędu 200 dB. W takich warunkach QPSK z kodowaniem Viterbiego i Reed-Solomona zapewnia wystarczającą jakość odbioru przy typowych średnicach anten satelitarnych od 60 do 90 cm. W DVB-S2 dodano 8-PSK i 16-APSK dla zwiększenia przepływności w dobrych warunkach odbioru. W 5G NR QPSK jest używana głównie dla kanałów sterujących, takich jak PDCCH i PUCCH, gdzie niezawodność transmisji jest ważniejsza niż przepływność, oraz dla transmisji danych przy bardzo niskim SNR.

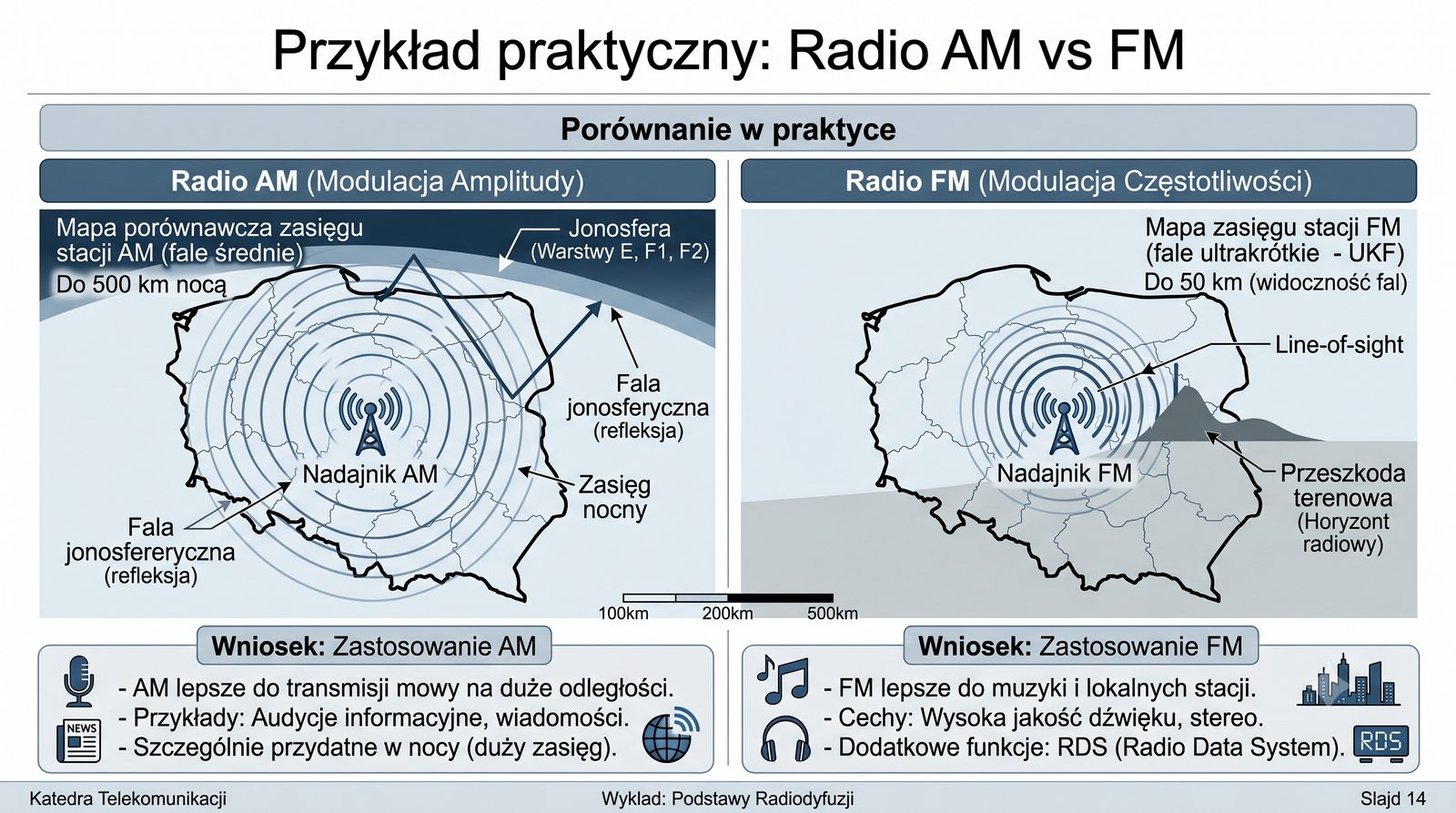

Porównanie praktyczne stacji AM i FM ilustruje różnice w parametrach użytkowych obu modulacji w rzeczywistych warunkach propagacyjnych. Typowa stacja AM o mocy 50 kW pracująca na częstotliwości 1500 kHz oferuje pasmo 10 kHz i zasięg dzienny około 150 km, który w nocy wzrasta do 500 km dzięki odbiciom jonosferycznym. Stacja FM o mocy 10 kW pracująca na częstotliwości 100 MHz oferuje pasmo 200 kHz i zasięg około 50 km, który nie zmienia się w nocy ze względu na propagację w linii widzenia. Jakość dźwięku w AM jest ograniczona do pasma 5 kHz, co wystarcza dla transmisji mowy, ale nie zapewnia wiernego odtwarzania muzyki. FM oferuje pasmo audio do 15 kHz, co umożliwia transmisję stereofoniczną z jakością Hi-Fi i dodatkowymi usługami RDS.

Odporność na zakłócenia w AM jest niska, ponieważ sygnał jest podatny na wyładowania atmosferyczne i zakłócenia przemysłowe, które bezpośrednio modulują amplitudę. FM jest wysoce odporna na zakłócenia amplitudy dzięki ogranicznikowi, ale podlega efektowi progu, poniżej którego jakość gwałtownie spada. W praktyce AM jest preferowana do transmisji mowy na duże odległości, szczególnie w nocy, oraz w łączności awaryjnej, gdzie prostota odbiornika jest kluczowa. FM jest preferowana do lokalnych transmisji muzycznych, gdzie wysoka jakość dźwięku i odporność na zakłócenia są priorytetem. Wybór między AM a FM w konkretnym zastosowaniu zawsze wymaga analizy kompromisu między zasięgiem a jakością transmisji.

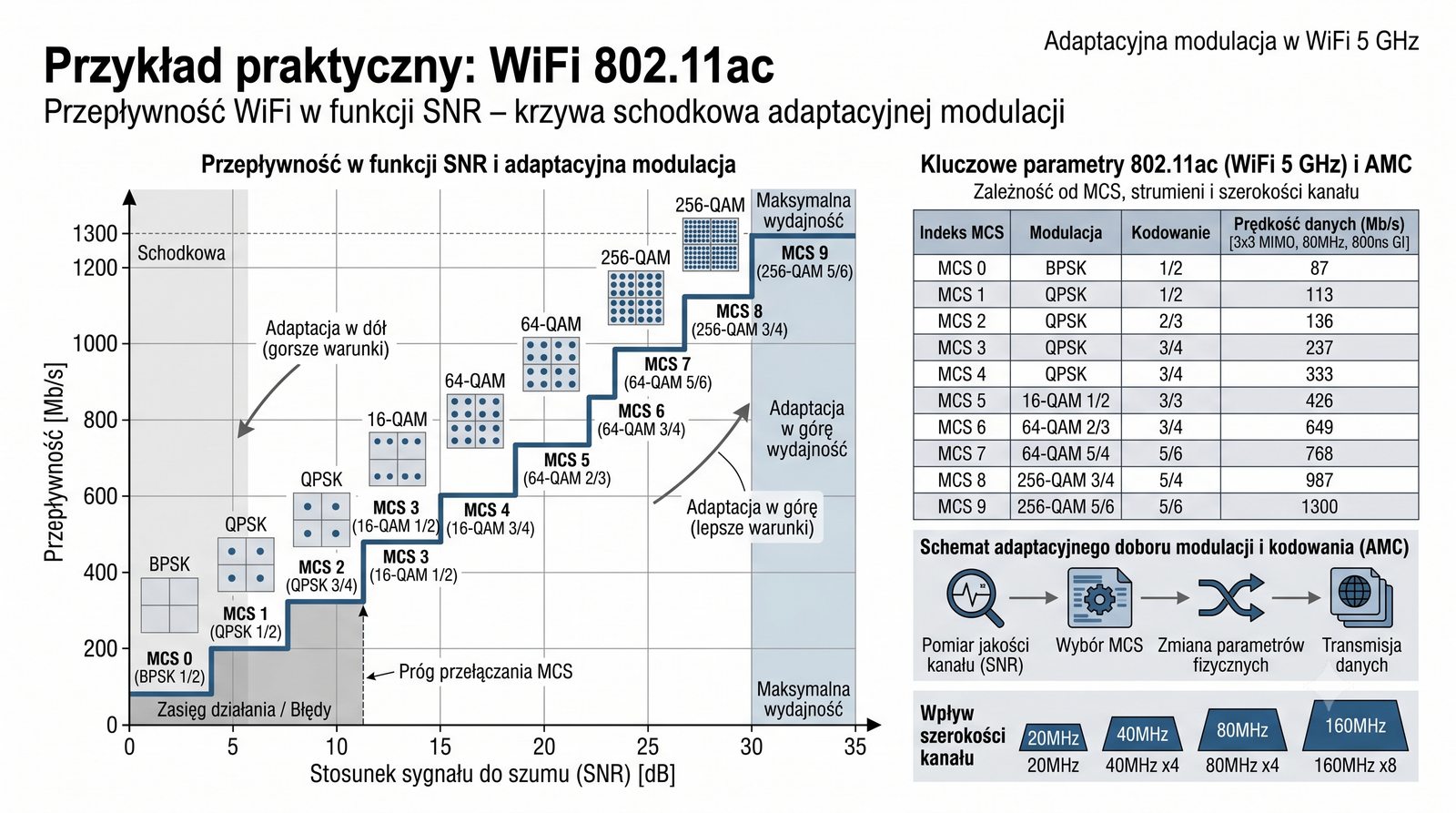

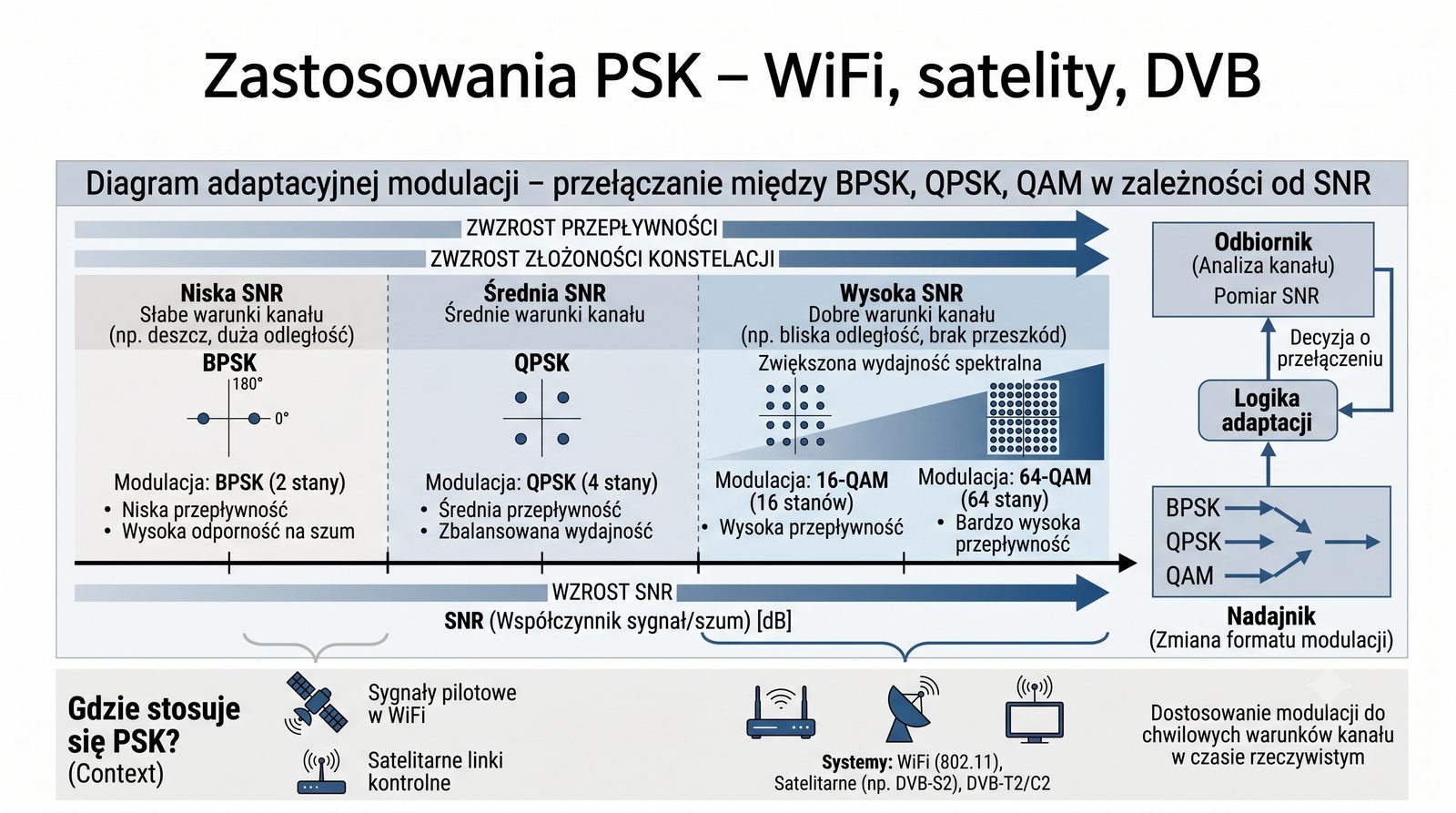

System WiFi 802.11ac jest doskonałym przykładem praktycznego zastosowania adaptacyjnej modulacji w nowoczesnej sieci bezprzewodowej. W standardzie 802.11ac pracującym w paśmie 5 GHz stosuje się OFDM z 52 podnośnymi, z których każda może być modulowana BPSK, QPSK, 16-QAM, 64-QAM lub 256-QAM. Wybór konkretnej modulacji zależy od chwilowego stosunku sygnału do szumu SNR mierzonego przez odbiornik i raportowanego do nadajnika. Dla SNR około 5 dB stosuje się BPSK z kodowaniem 1/2, co daje przepływność 6,5 Mbps w jednym strumieniu przestrzennym. W miarę wzrostu SNR system automatycznie przełącza się na wyższe modulacje, osiągając przy SNR około 30 dB przepływność 78 Mbps z 256-QAM i kodowaniem 3/4.

Mechanizm adaptacyjnej modulacji i kodowania w WiFi działa w czasie rzeczywistym, dostosowując parametry transmisji do zmieniających się warunków propagacyjnych. Gdy SNR spada z powodu oddalania się użytkownika od punktu dostępowego lub pojawienia się przeszkód, system obniża rząd modulacji, aby utrzymać łączność kosztem niższej przepływności. W systemach WiFi 6 802.11ax dodano obsługę 1024-QAM, która wymaga jeszcze wyższego SNR, ale oferuje przepływność do 1201 Mbps w jednym strumieniu. W praktyce rzeczywista przepływność WiFi zależy od odległości od punktu dostępowego, liczby równocześnie pracujących użytkowników oraz zakłóceń z sąsiednich sieci. Mechanizm adaptacyjnej modulacji jest kluczowym elementem zapewniającym stabilne działanie sieci WiFi w zmiennych warunkach propagacyjnych.

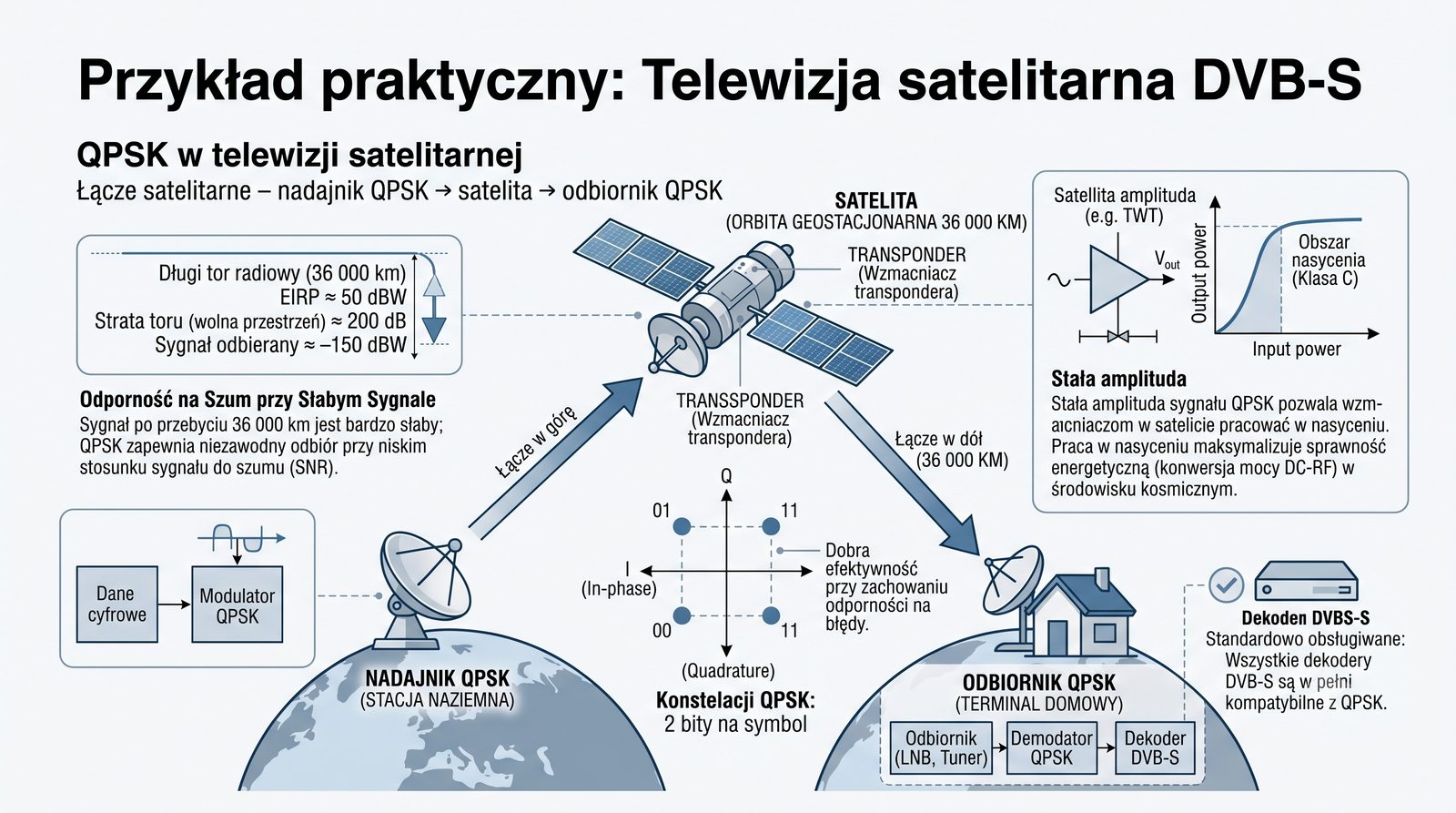

Telewizja satelitarna DVB-S jest klasycznym przykładem zastosowania QPSK w systemie o bardzo trudnych warunkach propagacyjnych. Sygnał z satelity geostacjonarnego znajdującego się na orbicie około 36 000 km nad równikiem ulega ogromnemu tłumieniu rzędu 200 dB na drodze do odbiornika naziemnego. W takich warunkach QPSK jest idealnym wyborem, ponieważ oferuje dobry kompromis między przepływnością a odpornością na szum, przy zachowaniu stałej amplitudy sygnału. Stała amplituda QPSK umożliwia pracę wzmacniaczy mocy w satelicie w nasyceniu, co zapewnia maksymalną sprawność energetyczną, kluczową w aplikacjach satelitarnych. Parametry DVB-S z QPSK obejmują przepływność symbolową do 45 Mbaud i przepływność bitową do 90 Mbps przy kodowaniu korekcyjnym Viterbiego i Reed-Solomona.

W DVB-S2, będącym ulepszoną wersją standardu, dodano 8-PSK i 16-APSK dla zwiększenia przepływności w dobrych warunkach odbioru, ale QPSK pozostaje podstawową modulacją dla trudnych warunków. Kodowanie LDPC w DVB-S2 umożliwia pracę z SNR zaledwie 0,8 dB powyżej granicy Shannona dla QPSK, co jest bliskie teoretycznej granicy wydajności. W praktyce odbiór DVB-S z QPSK jest możliwy przy antenie o średnicy 60 cm w centralnej Europie dla satelitów o dużej mocy. Dla satelitów o mniejszej mocy lub dla odbioru w trudniejszych warunkach atmosferycznych stosuje się anteny o średnicy 90–120 cm. System DVB-S jest przykładem optymalnego doboru modulacji QPSK do specyficznych wymagań łącza satelitarnego, gdzie niezawodność i efektywność energetyczna są kluczowe.

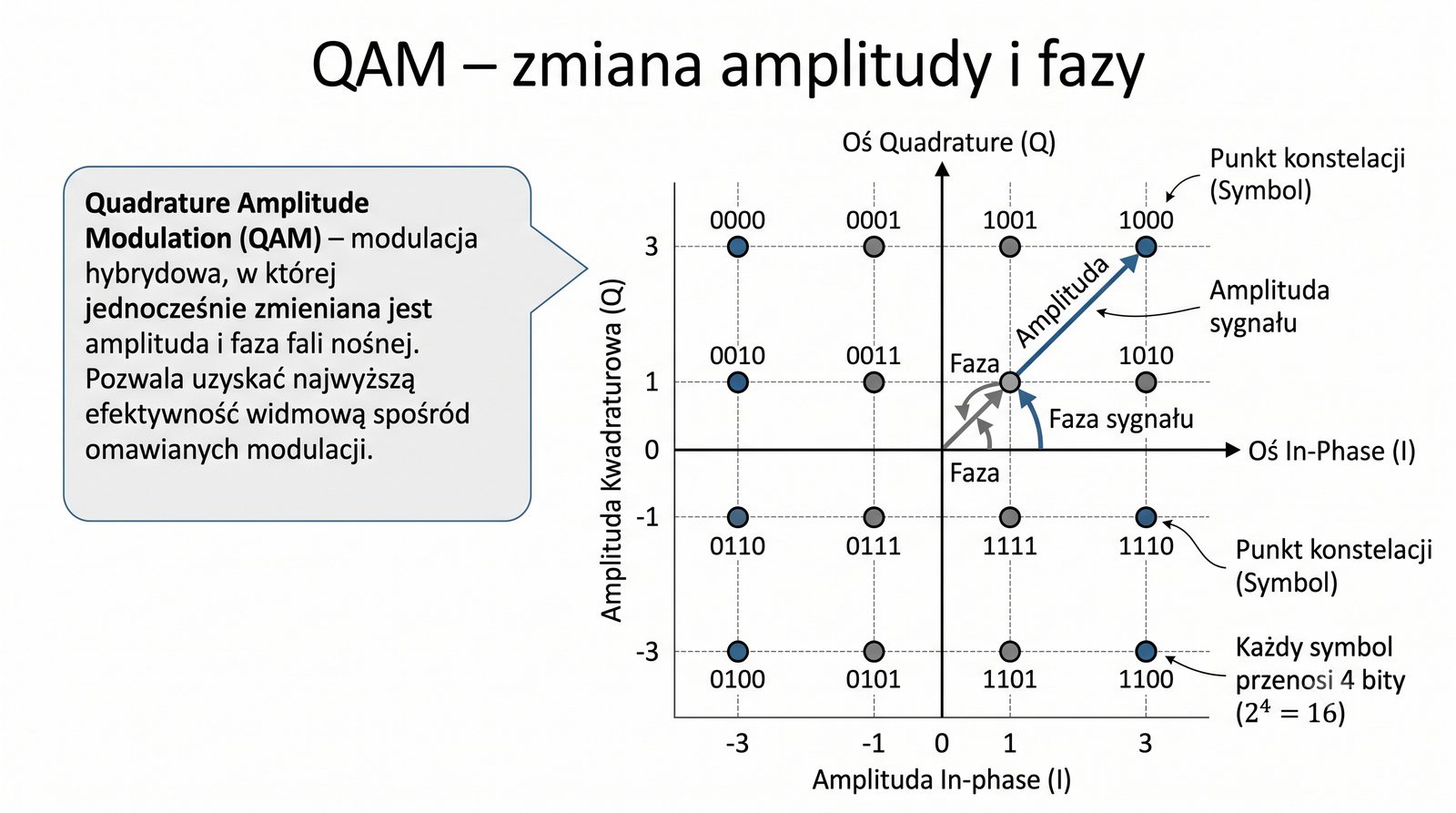

QAM jest hybrydową modulacją łączącą zmiany amplitudy i fazy fali nośnej, co umożliwia uzyskanie najwyższej efektywności widmowej spośród omawianych technik modulacji. W QAM każdy symbol jest reprezentowany przez unikalną kombinację amplitudy i fazy, co pozwala na umieszczenie wielu punktów w diagramie konstelacji. Dla 16-QAM diagram konstelacji zawiera 16 punktów ułożonych w siatce 4×4, co daje 4 bity na symbol i efektywność widmową 4 bit/s/Hz. Dla 64-QAM diagram zawiera 64 punkty w siatce 8×8, co przekłada się na 6 bitów na symbol i efektywność 6 bit/s/Hz. Dla 256-QAM dostępnych jest 256 punktów w siatce 16×16, co daje 8 bitów na symbol i najwyższą efektywność widmową 8 bit/s/Hz.

Główną wadą QAM jest konieczność stosowania liniowych wzmacniaczy mocy, ponieważ nieliniowości wzmacniacza zniekształcałyby zarówno amplitudę, jak i fazę sygnału. Wzmacniacze liniowe mają niższą sprawność energetyczną niż wzmacniacze klasy C stosowane w FM i PSK, co zwiększa zużycie energii i wymaga bardziej zaawansowanych systemów chłodzenia. Dodatkowo QAM wymaga wyższego SNR niż modulacje fazowe, szczególnie dla wyższych rzędów modulacji, gdzie odległości między sąsiednimi symbolami są niewielkie. QAM jest szeroko stosowana w systemach WiFi 5 i 6, LTE, 5G oraz telewizji kablowej DOCSIS, gdzie wymagana jest wysoka przepływność przy dobrych warunkach propagacyjnych. W systemach rzeczywistych QAM jest zawsze łączona z adaptacyjnym doborem modulacji i kodowaniem korekcyjnym FEC.

Porównanie wariantów QAM, takich jak 16-QAM, 64-QAM i 256-QAM, pozwala na zrozumienie kompromisu między przepływnością a wymaganym SNR w praktycznych systemach telekomunikacyjnych. Dla 16-QAM z 16 symbolami w siatce 4×4 wymagany SNR dla BER = 10^−6 wynosi około 18 dB, przy efektywności widmowej 4 bit/s/Hz. Dla 64-QAM z 64 symbolami w siatce 8×8 wymagany SNR wzrasta do około 24 dB, ale efektywność wzrasta do 6 bit/s/Hz. Dla 256-QAM z 256 symbolami w siatce 16×16 wymagany SNR wynosi około 30 dB, a efektywność sięga 8 bit/s/Hz. Każde podwojenie liczby stanów, czyli dodanie jednego bitu na symbol, wymaga około 3 dB wyższego SNR dla utrzymania tej samej stopy błędów.

W praktyce 16-QAM jest stosowana w WiFi i LTE dla transmisji danych przy umiarkowanym SNR, 64-QAM jest standardem dla WiFi 5 i DVB-T, a 256-QAM jest używana w WiFi 6 i 5G dla transmisji w dobrych warunkach propagacyjnych. W systemach kablowych DOCSIS 3.1 stosuje się nawet 4096-QAM, która wymaga bardzo wysokiego SNR dostępnego w sieciach światłowodowo-koaksjalnych. W systemach rzeczywistych rząd QAM jest dobierany adaptacyjnie na podstawie pomiarów SNR lub BER, co pozwala na optymalne wykorzystanie dostępnego widma. Dla użytkowników o słabym sygnale system stosuje niższy rząd QAM lub przełącza się na QPSK, aby utrzymać łączność. Mechanizm adaptacyjnego doboru QAM jest kluczowym elementem nowoczesnych systemów szerokopasmowych.

OFDM jest zaawansowaną techniką modulacji wielonośnej, w której szerokie pasmo transmisyjne jest dzielone na wiele wąskich, ortogonalnych podnośnych. Ortogonalność podnośnych oznacza, że maksimum widma każdej podnośnej przypada na minima widm sąsiednich podnośnych, co eliminuje interferencje między nimi bez konieczności stosowania pasm ochronnych. W systemie LTE pasmo 20 MHz jest dzielone na 1200 podnośnych o odstępie 15 kHz, z których każda może być modulowana osobno QPSK, 16-QAM lub 64-QAM. W standardzie WiFi 802.11ac pasmo 20 MHz zawiera 52 podnośne, z czego 48 służy do transmisji danych, a 4 są podnośnymi pilotowymi. Realizacja OFDM w praktyce jest możliwa dzięki algorytmom FFT i IFFT, które są wydajnie implementowane w procesorach DSP.

Główną zaletą OFDM jest odporność na propagację wielodrogową, która powoduje zaniki selektywne częstotliwościowo w szerokopasmowych kanałach radiowych. Dzięki zastosowaniu prefiksu cyklicznego CP, dłuższego niż maksymalne opóźnienie wielodrogowe, eliminowane są interferencje międzysymbolowe ISI. W OFDM możliwe jest również stosowanie adaptacyjnej modulacji na każdej podnośnej, co pozwala na optymalne wykorzystanie widma w obecności selektywnych zaników. OFDM jest podstawą technologiczną systemów LTE, WiFi 5 i 6, DVB-T oraz WiMAX, a także znajduje zastosowanie w 5G NR w wariancie OFDMA. W praktyce wady OFDM obejmują wysoki współczynnik PAPR, który wymaga liniowych wzmacniaczy mocy, oraz wrażliwość na przesunięcie częstotliwości nośnej, które może naruszyć ortogonalność podnośnych.

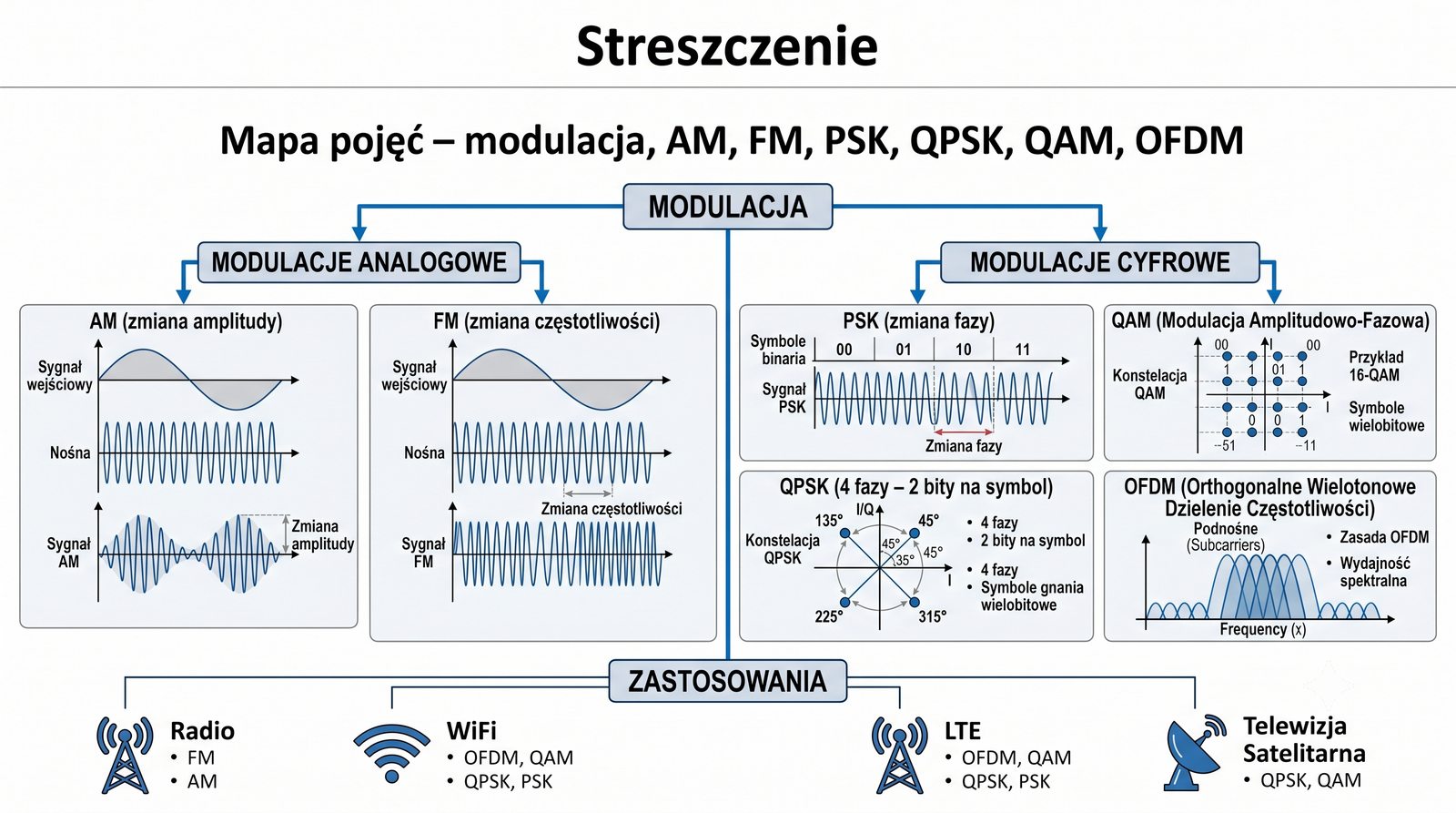

Prezentacja omówiła kompleksowo zagadnienie modulacji, począwszy od podstawowej idei zmiany parametrów fali nośnej, przez cele stosowania modulacji, aż po zaawansowane techniki QAM i OFDM. Kluczowym wnioskiem jest stwierdzenie, że nie istnieje jedna uniwersalna modulacja, która byłaby optymalna dla wszystkich zastosowań telekomunikacyjnych. AM sprawdza się tam, gdzie wymagany jest duży zasięg i prostota odbiornika kosztem niższej jakości dźwięku i odporności na zakłócenia. FM dominuje w aplikacjach wymagających wysokiej jakości transmisji audio przy akceptowalnym zasięgu lokalnym. PSK i QPSK stanowią podstawę nowoczesnych systemów cyfrowych, oferując dobry kompromis między odpornością na szum a efektywnością widmową.

QAM i OFDM są technikami stosowanymi w najnowocześniejszych systemach telekomunikacyjnych, takich jak 5G i WiFi 6, gdzie wymagana jest bardzo wysoka przepływność przy dobrych warunkach propagacyjnych. Wybór schematu modulacji w konkretnym systemie zawsze wymaga analizy kompromisu między przepływnością, odpornością na zakłócenia, zajmowanym pasmem i wymaganym zasięgiem. Znajomość omówionych technik modulacji jest niezbędna dla każdego inżyniera telekomunikacji projektującego lub utrzymującego systemy łączności. Adaptacyjna modulacja i kodowanie AMC, stosowane we wszystkich nowoczesnych systemach, dynamicznie dobierają parametry transmisji do bieżących warunków propagacyjnych. Prezentacja stanowi solidną podstawę do dalszego zgłębiania zagadnień związanych z warstwą fizyczną systemów telekomunikacyjnych.

Niniejsza prezentacja stanowiła wprowadzenie do zagadnienia modulacji w telekomunikacji, obejmując zarówno modulacje analogowe, jak i cyfrowe. Materiał został przygotowany z myślą o studentach kierunków technicznych, którzy rozpoczynają swoją przygodę z telekomunikacją. Przedstawione zostały podstawowe zasady działania modulacji AM, FM, PSK, QPSK, QAM oraz OFDM wraz z ich praktycznymi zastosowaniami w rzeczywistych systemach łączności. Szczególny nacisk położono na zrozumienie kompromisów między przepływnością, odpornością na zakłócenia, pasmem i zasięgiem, które decydują o wyborze konkretnej techniki modulacji. Wiedza zdobyta podczas wykładu stanowi fundament do dalszego zgłębiania bardziej zaawansowanych zagadnień telekomunikacyjnych.

Autorzy kursu zachęcają do samodzielnego eksperymentowania z modulacjami przy użyciu dostępnych narzędzi, takich jak programowe radio SDR oraz symulatory MATLAB i GNU Radio. Praktyczna analiza widm sygnałów zmodulowanych i diagramów konstelacji pozwala na lepsze zrozumienie teoretycznych koncepcji przedstawionych w prezentacji. W kolejnych modułach kursu zostaną omówione zagadnienia związane z widmem sygnałów, multipleksacją, digitalizacją i kodowaniem kanałowym. Zachęcamy do aktywnego udziału w dyskusjach i zadawania pytań, co jest najlepszym sposobem na pogłębienie zrozumienia omawianych zagadnień. Dziękujemy za uwagę i życzymy owocnej nauki oraz satysfakcji z odkrywania tajników współczesnej telekomunikacji.
