Prezentacja poświęcona decybelom wprowadza studentów w tematykę jednostek logarytmicznych stosowanych powszechnie w telekomunikacji. Decybel umożliwia wygodne opisywanie bardzo szerokiego zakresu mocy sygnałów – od femtowatów w odbiornikach po megawaty w nadajnikach. Omówione zostaną podstawy skali logarytmicznej, definicje dB, dBm, dBW oraz innych jednostek pochodnych (dBi, dBd, dBc). Szczególny nacisk położono na praktyczne zastosowania: obliczanie poziomów mocy, bilans mocy w łączu (link budget) oraz projektowanie systemów transmisyjnych.

W trakcie wykładu student nauczy się przeliczać moc liniową na decybele i odwrotnie, obliczać całkowite wzmocnienie i tłumienie torów złożonych z wielu elementów oraz szacować zasięg łącza na podstawie bilansu mocy. Wiedza ta jest niezbędna przy projektowaniu i optymalizacji sieci Wi-Fi, systemów komórkowych, łączy światłowodowych i radiowych. Decybele są językiem inżynierów telekomunikacji – bez ich znajomości nie można profesjonalnie projektować ani diagnozować systemów transmisyjnych.

Niniejsza prezentacja stanowi czwarty moduł kursu wprowadzającego do telekomunikacji, poświęcony decybelom i pomiarom sygnałów. Obejmuje ona następujące zagadnienia: dlaczego skala logarytmiczna jest niezbędna w telekomunikacji, definicję decybela dla mocy i napięcia, jednostki pochodne (dBm, dBW, dBi, dBd, dBc), praktyczne przykłady obliczeń oraz bilans mocy w łączu (link budget). Zrozumienie decybeli jest kluczowe dla dalszych modułów – analizy szumów, pomiarów mocy i projektowania systemów.

Materiał kładzie nacisk na praktyczne umiejętności: przeliczanie mocy na dB i odwrotnie, dodawanie i odejmowanie wzmocnień i tłumień w dB oraz szacowanie zasięgu łącza. Współczesne systemy telekomunikacyjne – od routerów Wi-Fi po stacje bazowe 5G – są projektowane i opisywane przy użyciu decybeli. Stanowi to solidny fundament dla inżynierskiej praktyki i dalszej edukacji w zakresie telekomunikacji.

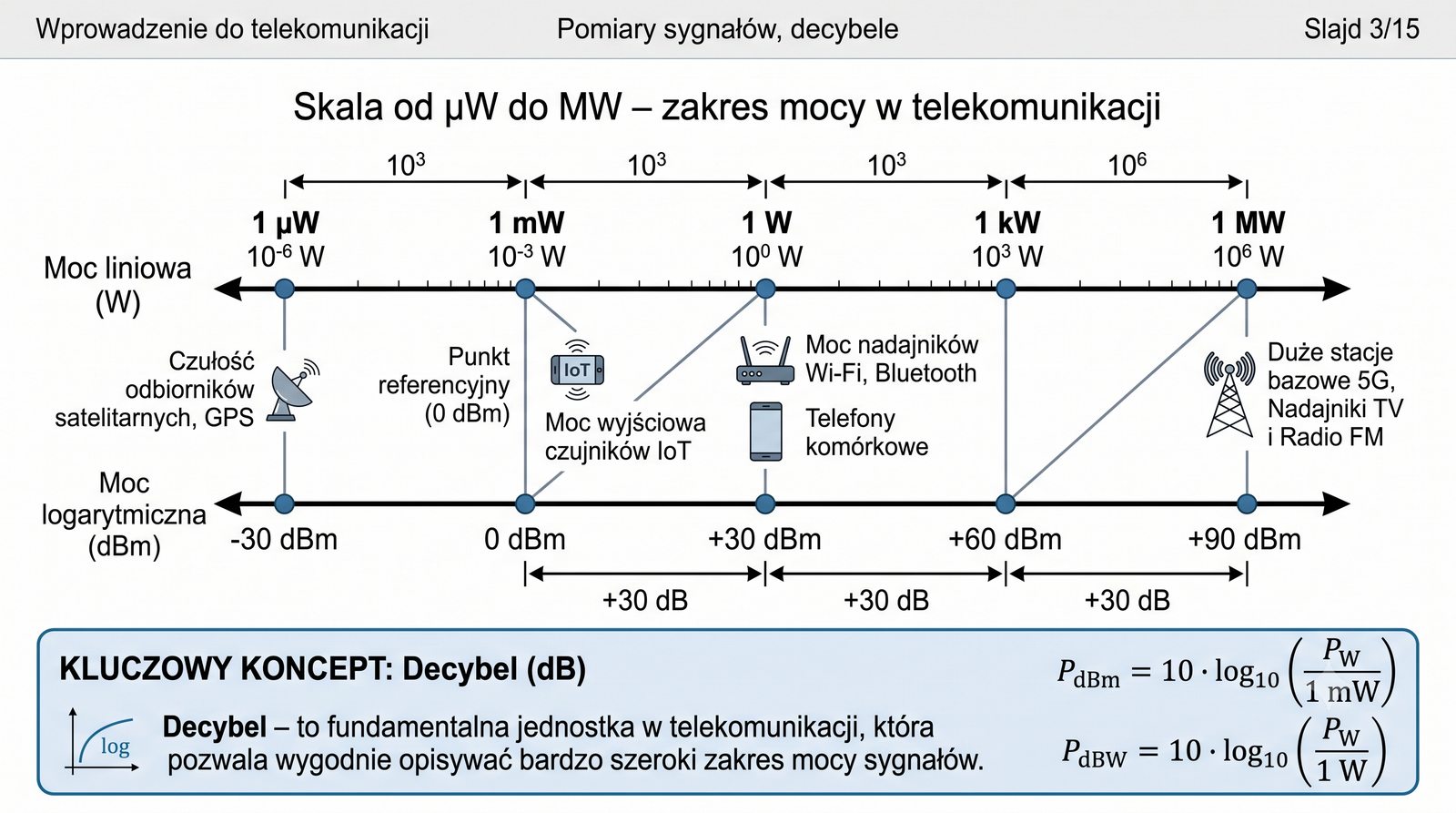

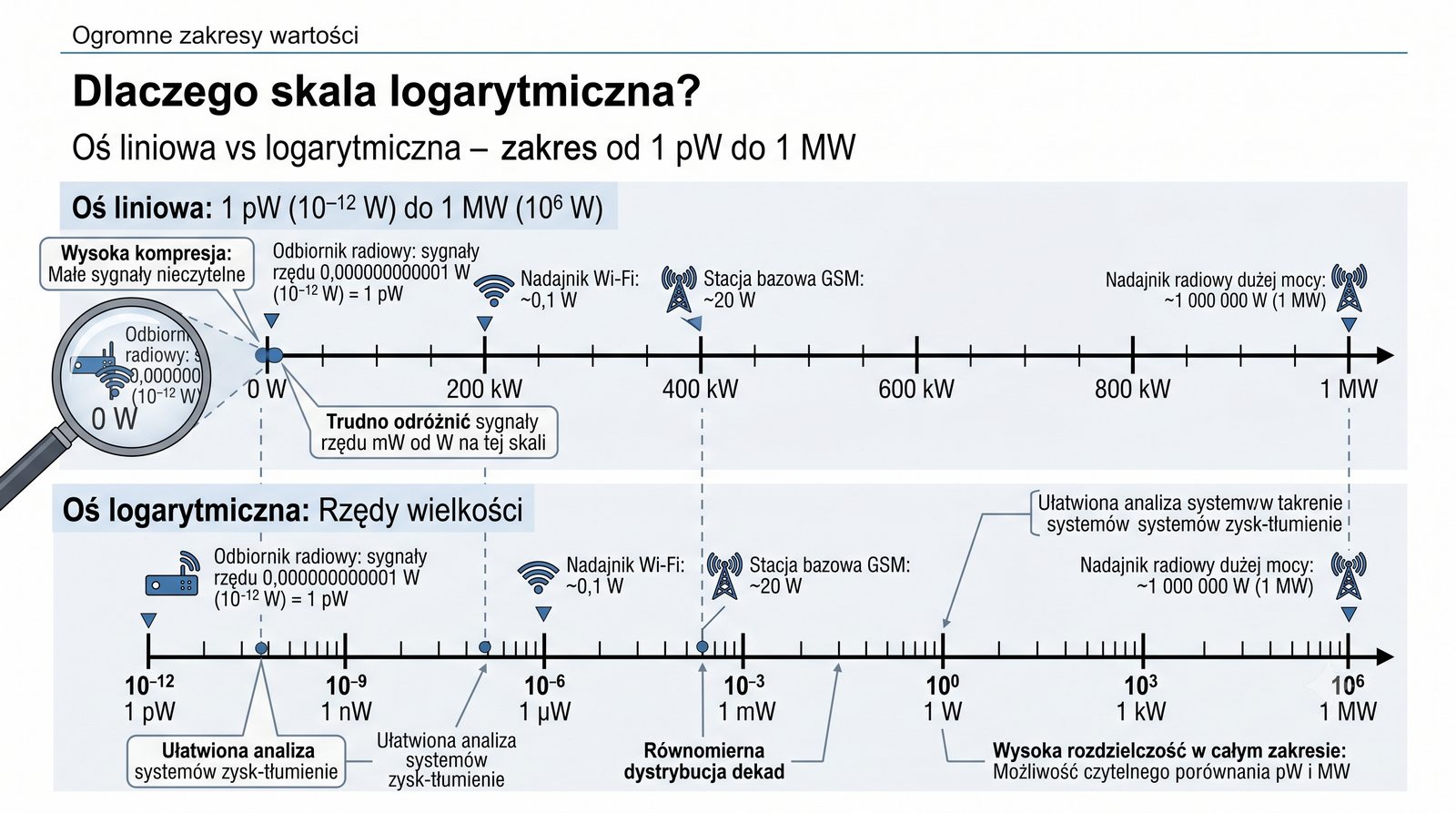

Skala logarytmiczna jest niezbędna w telekomunikacji ze względu na ogromny zakres mocy sygnałów – od 10⁻¹² W (sygnał odbierany) do 10⁶ W (nadajnik dużej mocy), co daje 18 rzędów wielkości. Zapis liniowy wymagałby operowania na liczbach od trylionowych części wata do milionów watów, co jest całkowicie niepraktyczne. Skala logarytmiczna kompresuje ten zakres do wygodnych wartości, np. od -120 dBm do +60 dBm. Dzięki logarytmom mnożenie (np. kaskadowe wzmocnienia) zamienia się na dodawanie, co radykalnie upraszcza obliczenia.

Dodatkowym uzasadnieniem jest logarytmiczna natura ludzkich zmysłów (prawo Webera-Fechnera) – słuch i wzrok reagują proporcjonalnie do logarytmu bodźca. Dlatego skala decybelowa jest naturalna dla zastosowań audio i akustycznych. W analizatorach widma domyślnie stosuje się skalę logarytmiczną, ponieważ uwidacznia zarówno małe, jak i duże wartości. Umiejętność czytania obu skal – liniowej i logarytmicznej – jest niezbędna w pracy inżyniera telekomunikacji.

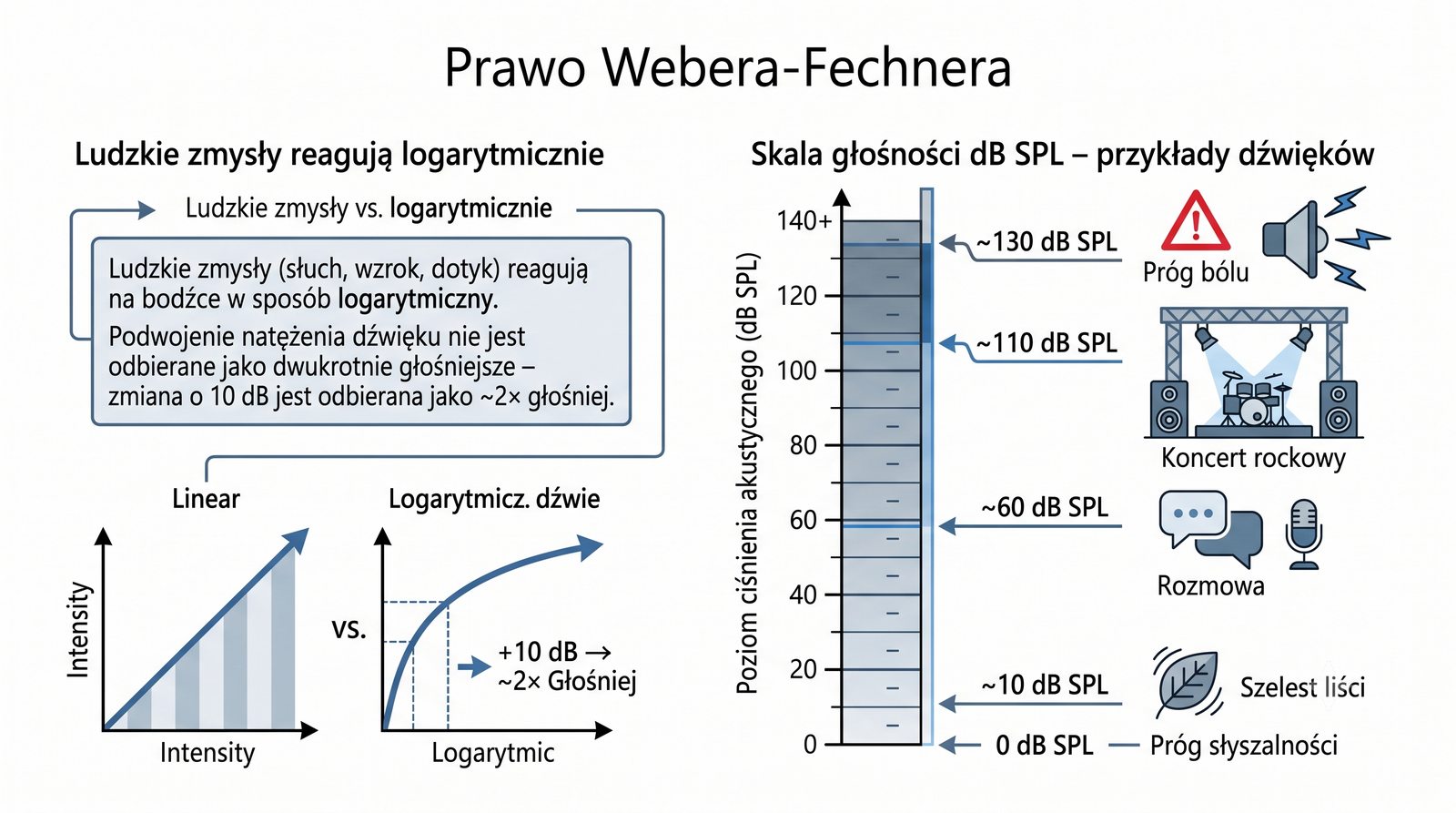

Prawo Webera-Fechnera głosi, że ludzkie zmysły reagują na bodźce w sposób logarytmiczny – podwojenie natężenia dźwięku nie jest odbierane jako dwukrotnie głośniejsze. Zmiana o 10 dB jest odbierana jako około 2-krotna zmiana głośności, podczas gdy rzeczywista moc zmienia się 10-krotnie. Przykłady z życia: szelest liści to około 10 dB SPL, normalna rozmowa 60 dB SPL, koncert rockowy 110 dB SPL, a próg bólu to około 130 dB SPL. Zakres od szeptu do progu bólu to 13 rzędów wielkości liniowo, ale skala logarytmiczna oddaje to w przedziale 0–130 dB.

W praktyce inżynierskiej prawo Webera-Fechnera ma bezpośrednie zastosowanie przy projektowaniu regulatorów głośności – potencjometry logarytmiczne (typ A) są standardem w sprzęcie audio. W akustyce dB SPL (Sound Pressure Level) jest uniwersalną jednostką ciśnienia akustycznego. W telekomunikacji znajomość tego prawa pomaga projektować systemy interfejsów użytkownika i kodowania percepcji dźwięku, takie jak maskowanie częstotliwościowe w kodekach MP3 i AAC.

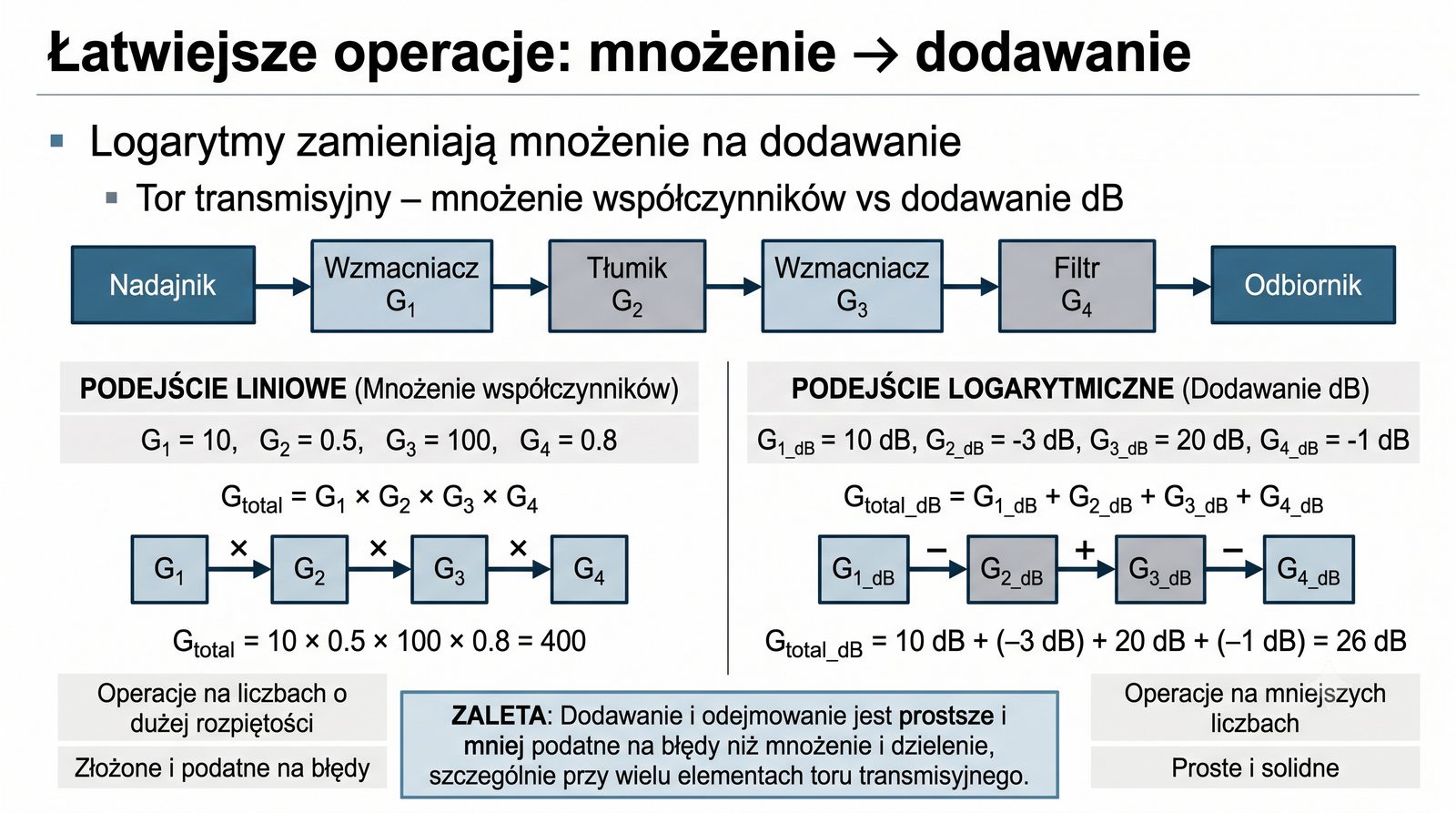

Logarytmy posiadają kluczową własność: log(A·B) = log(A) + log(B), która zamienia mnożenie na dodawanie. W skali liniowej obliczenie całkowitego wzmocnienia toru składającego się z wielu elementów wymaga mnożenia współczynników: 100 · 0,5 · 20 · 0,1 = 100. W decybelach to samo obliczenie to proste dodawanie: 20 dB + (-3 dB) + 13 dB + (-10 dB) = 20 dB. Jest to znacznie prostsze i mniej podatne na błędy, szczególnie przy wielu elementach toru transmisyjnego. Dodawanie i odejmowanie można wykonywać w pamięci, podczas gdy mnożenie i dzielenie wymaga kalkulatora.

W praktyce projektowej łącze telekomunikacyjne może zawierać kilkanaście elementów: nadajnik, kable, złącza, wzmacniacze, tłumiki, anteny, odcinek wolnej przestrzeni. Każdy element ma swój współczynnik wzmocnienia lub tłumienia wyrażony w dB. Obliczenie całkowitego bilansu mocy sprowadza się do prostego sumowania arytmetycznego. To jedna z głównych przyczyn, dla których decybele stały się standardem w telekomunikacji – znacznie upraszczają codzienne obliczenia inżynierskie.

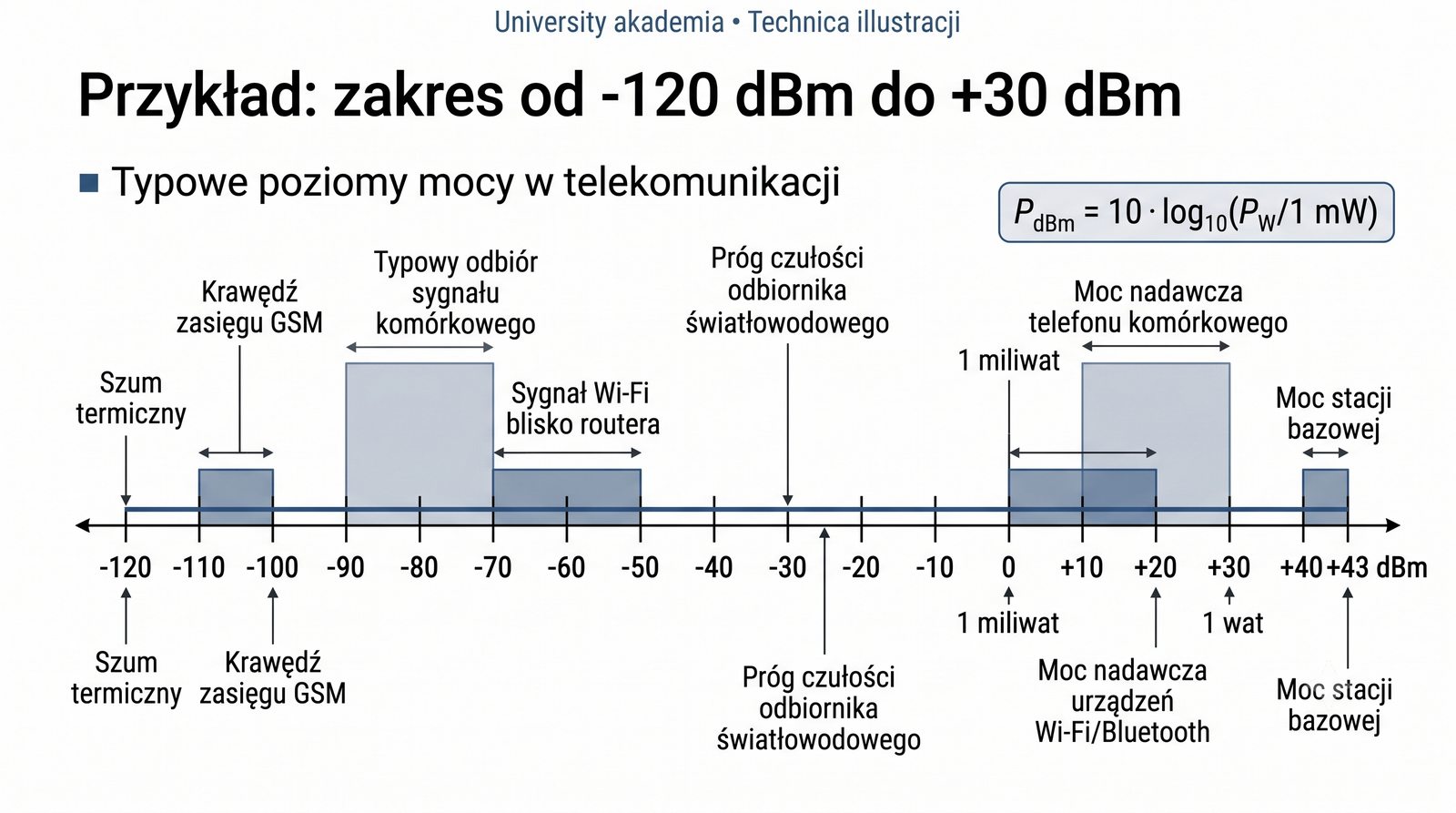

Tabela typowych poziomów mocy w telekomunikacji ilustruje ogromną dynamikę sygnałów. Od bardzo słabych sygnałów odbieranych (-120 dBm, czyli 10⁻¹² mW = 1 fW) po mocne nadajniki (+43 dBm = 20 W dla stacji GSM). Poziom odniesienia 0 dBm = 1 mW. Typowy poziom szumu to około -60 dBm. Sygnał Wi-Fi w odległości kilku metrów to około -30 dBm. Router Wi-Fi nadaje z mocą około +20 dBm (100 mW). Różnica między -120 dBm a +30 dBm wynosi 150 dB, co odpowiada stosunkowi mocy 10¹⁵ (biliard razy) w skali liniowej.

Znajomość typowych poziomów mocy w dBm jest niezbędna przy projektowaniu i diagnostyce systemów. Inżynier musi wiedzieć, czy zmierzony poziom sygnału -70 dBm jest typowy dla danej lokalizacji, czy wskazuje na problem. W systemach komórkowych moc odbierana od -50 dBm (świetny sygnał) do -110 dBm (bardzo słaby sygnał, granica zasięgu) określa jakość połączenia. W sieciach Wi-Fi poziom -80 dBm jest typowy na granicy zasięgu. Te praktyczne wartości budują intuicję dBm u inżyniera.

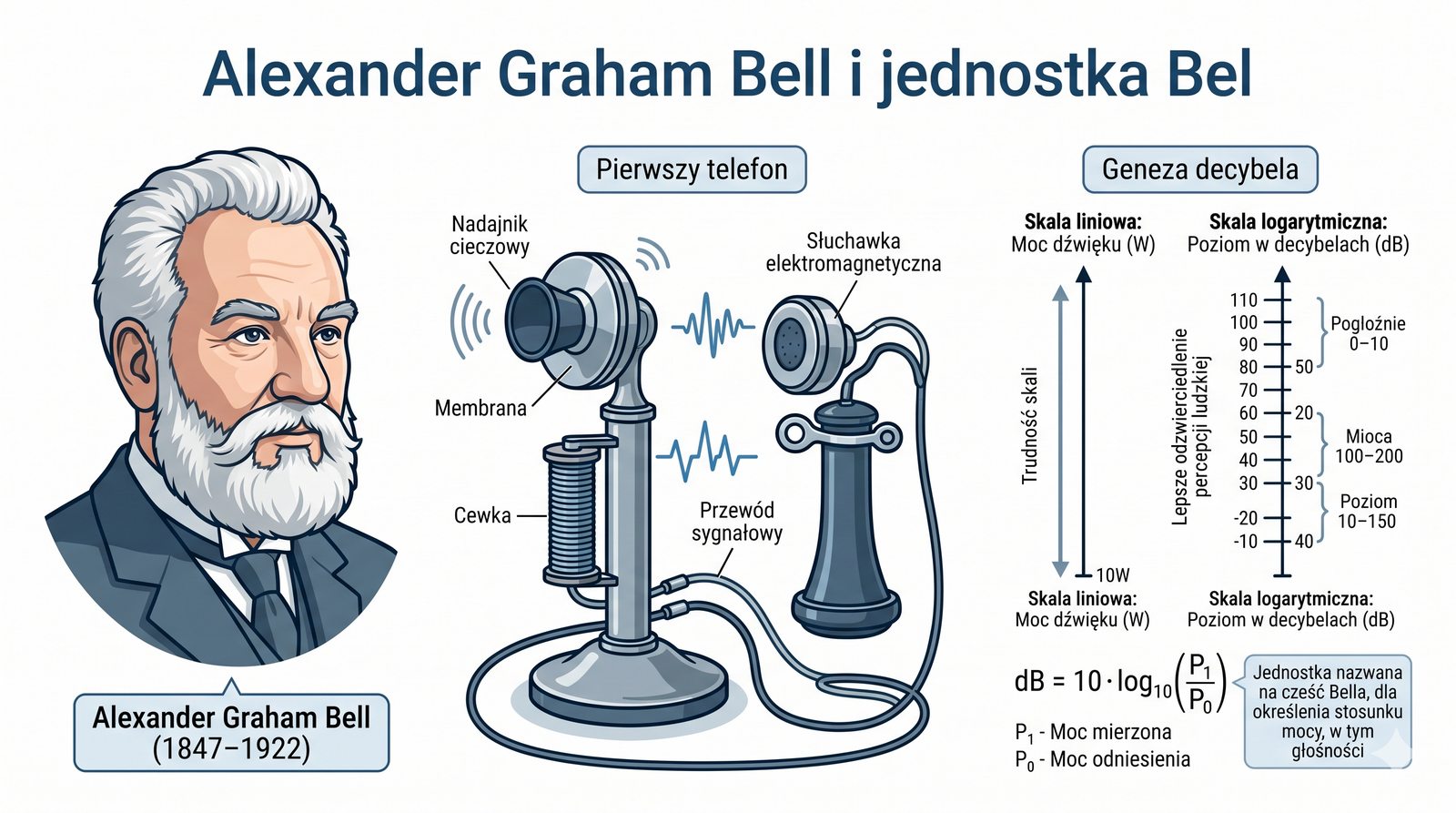

Jednostkę bel nazwano na cześć Alexandra Grahama Bella (1847–1922), szkockiego wynalazcy i pioniera telekomunikacji, twórcy telefonu. Bel [B] został zdefiniowany jako logarytm dziesiętny stosunku dwóch mocy: G[B] = log₁₀(P₁/P₂). Oznacza to, że 1 bel odpowiada 10-krotnemu stosunkowi mocy – wzmocnienie 100× to 2 B, tłumienie 0,1× to -1 B. W praktyce okazało się, że bel jest zbyt dużą jednostką – typowe zmiany poziomu sygnału w telekomunikacji są mniejsze niż 1 B. Dlatego wprowadzono podjednostkę: decybel (1 dB = 1/10 B).

Początkowo decybele mierzono tłumienie w liniach telefonicznych, gdzie każdy kilometr kabla dodawał stałą liczbę dB tłumienia. Dziś decybel to uniwersalna jednostka stosowana nie tylko w telekomunikacji, ale także w akustyce, elektronice, automatyce i medycynie. Wkład laboratoriów Bella w standaryzację decybela jest jednym z najważniejszych osiągnięć w historii telekomunikacji. Nazwa jednostki oddaje hołd człowiekowi, którego wynalazek zapoczątkował erę telekomunikacji.

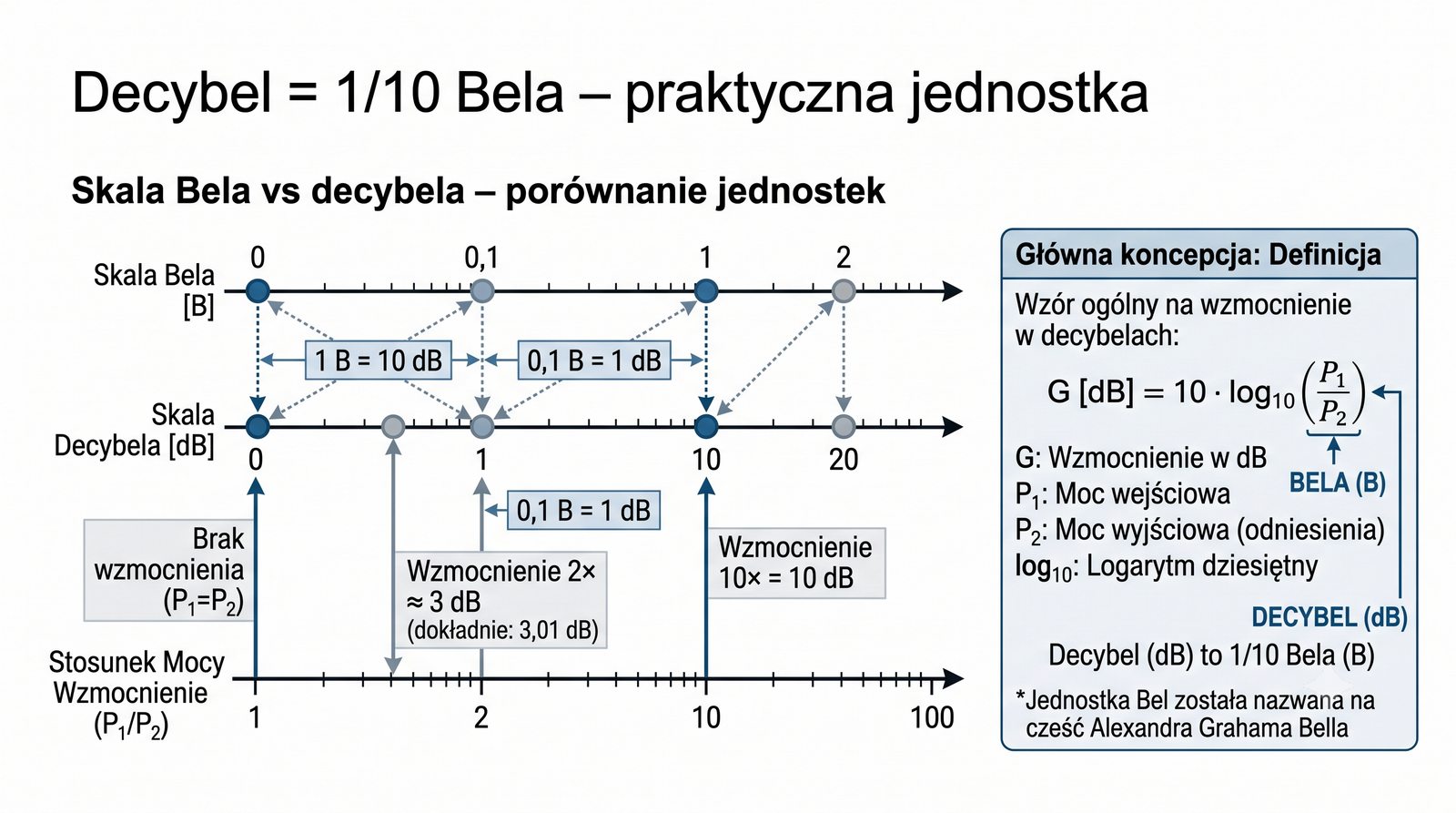

Decybel [dB] to 1/10 Bela: G[dB] = 10 · log₁₀(P₁/P₂). Oznacza to, że wzmocnienie 2× to około 3 dB (dokładnie 3,01 dB), a 10× to dokładnie 10 dB. Wzmocnienie 100× to 20 dB, 1000× to 30 dB. Analogicznie, tłumienie o połowę to -3 dB, do 1/10 to -10 dB, a do 1/100 to -20 dB. Wzór 10 · log₁₀ wynika z definicji decybela jako 1/10 Bela – stąd mnożnik 10. Decybel jest dziś standardem w telekomunikacji, akustyce, elektronice i wielu innych dziedzinach inżynierii, wypierając oryginalną jednostkę bel.

W praktyce inżynierskiej warto zapamiętać kilka kluczowych wartości: 0 dB = 1:1 (brak zmiany), 3 dB ≈ 2:1, 6 dB ≈ 4:1, 10 dB = 10:1, 20 dB = 100:1, 30 dB = 1000:1. Dla wartości ujemnych analogicznie: -3 dB ≈ 1/2, -6 dB ≈ 1/4, -10 dB = 1/10. Znajomość tych przeliczników pozwala na szybkie szacowanie w pamięci bez kalkulatora. Łącząc te wartości addytywnie, można oszacować dowolny stosunek – np. 13 dB = 10 dB + 3 dB = 10 · 2 = 20×.

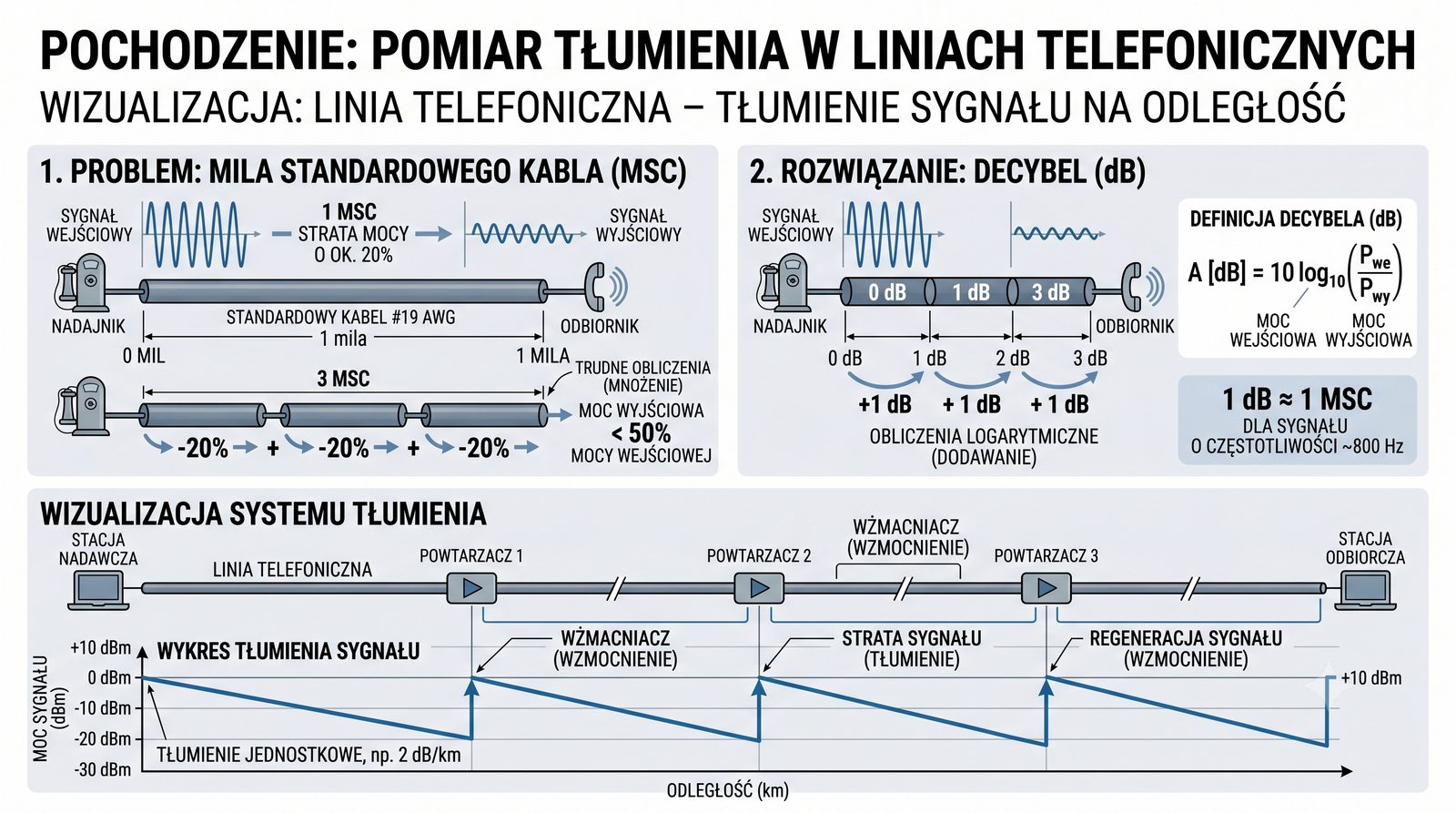

W początkach telefonii (koniec XIX wieku) inżynierowie stanęli przed problemem pomiaru i opisu tłumienia sygnału w długich liniach telefonicznych. Sygnał mowy w kablu miedzianym tłumił się wykładniczo wraz z długością – po 10 km sygnał był 10× słabszy, po 20 km 100× słabszy, po 30 km 1000× słabszy. Zastosowanie logarytmu okazało się idealnym rozwiązaniem: tłumienie w dB/km jest stałe, niezależnie od poziomu mocy wejściowej. Dla typowego kabla telefonicznego tłumienie wynosiło około 1 dB/km przy częstotliwości 1 kHz.

To historyczne zastosowanie decybela do pomiaru tłumienia linii telefonicznych zdeterminowało jego późniejszy rozwój. Koncepcja okazała się tak użyteczna, że szybko została przyjęta w innych dziedzinach telekomunikacji. Dziś każdy kabel koncentryczny, światłowód czy tor PCB ma specyfikację tłumienia w dB na jednostkę długości. Na przykład kabel LMR-400 tłumi około 0,2 dB/m przy 2,4 GHz, a światłowód jednomodowy tylko 0,2 dB/km przy 1550 nm. Stałość tłumienia w dB na jednostkę długości jest kluczowa przy projektowaniu zasięgu systemów.

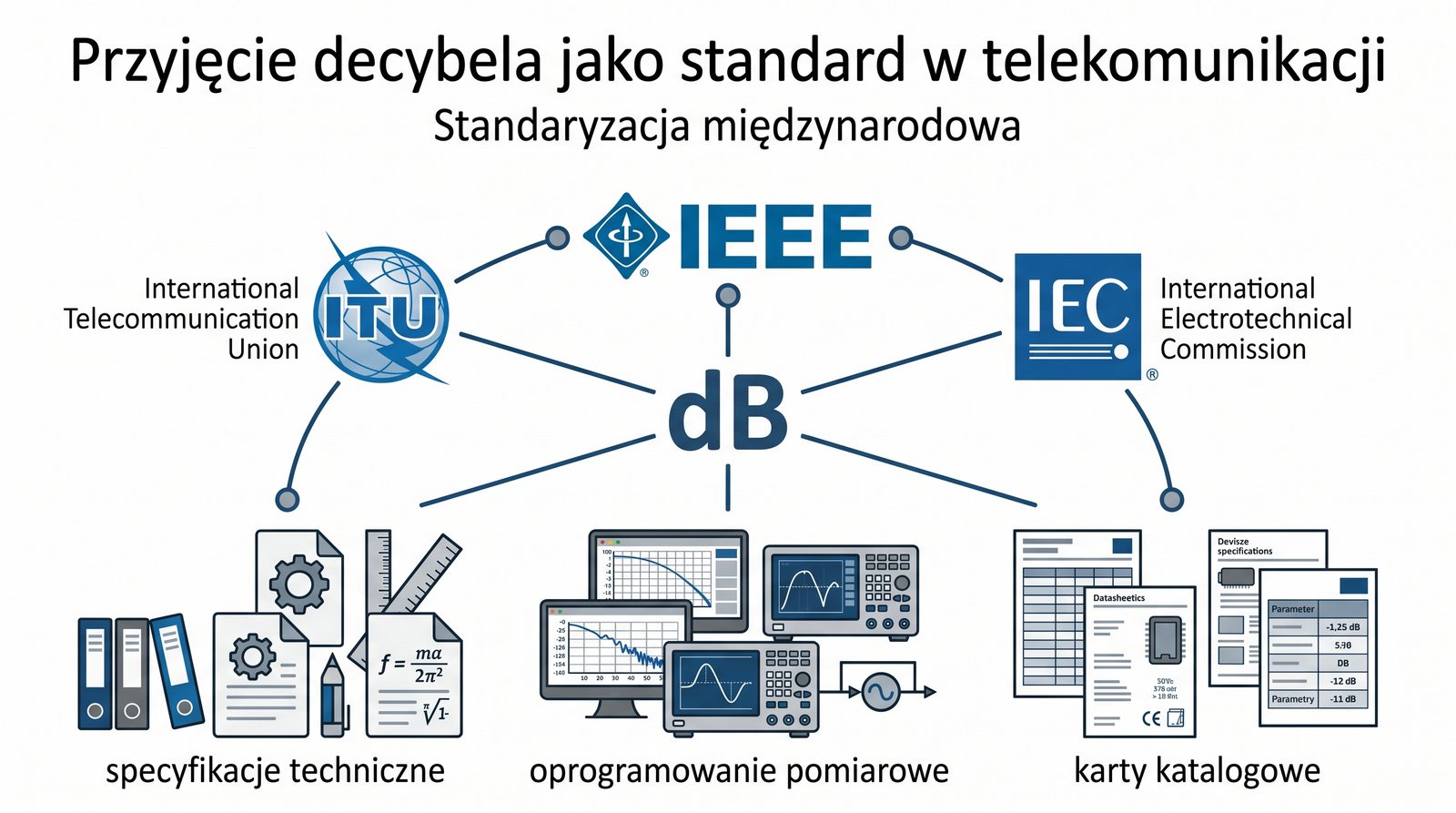

Decybel został oficjalnie przyjęty jako jednostka miary w telekomunikacji przez organizacje normalizacyjne: ITU (Międzynarodowy Związek Telekomunikacyjny – agencja ONZ ds. telekomunikacji), IEEE (Instytut Inżynierów Elektryków i Elektroników) oraz IEC (Międzynarodowa Komisja Elektrotechniczna). Standaryzacja zapewniła jednolity sposób wyrażania poziomów mocy, wzmocnień i tłumień w specyfikacjach technicznych, kartach katalogowych i normach międzynarodowych. Dzięki temu inżynierowie na całym świecie posługują się tym samym językiem.

Dziś decybel jest używany wszędzie w telekomunikacji – w specyfikacjach routerów Wi-Fi (moc nadajnika w dBm, czułość odbiornika w dBm), wzmacniaczy (wzmocnienie w dB), anten (zysk w dBi), kabli (tłumienie w dB/m). W oprogramowaniu pomiarowym (analizator widma, oscyloskop) wszystkie poziomy są wyrażane w dBm lub dBV. Normy EMC (kompatybilności elektromagnetycznej) określają dopuszczalne poziomy zakłóceń w dBµV/m. Bez ustandaryzowanej jednostki decybelowej współczesna telekomunikacja nie mogłaby funkcjonować.

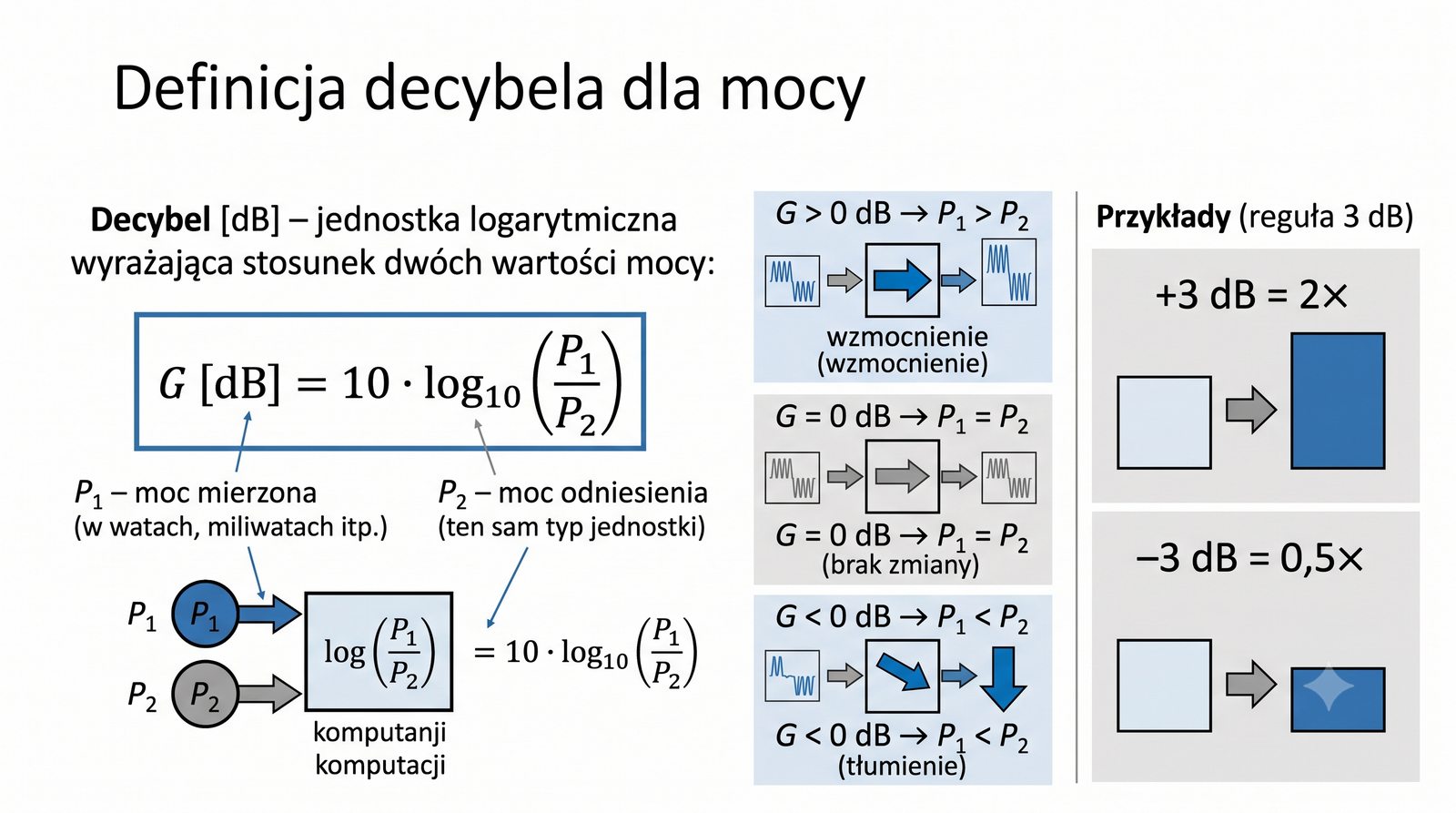

Decybel dla mocy definiuje wzór: G[dB] = 10 · log₁₀(P₁/P₂). G > 0 dB oznacza wzmocnienie (P₁ > P₂), G = 0 dB oznacza brak zmiany (P₁ = P₂), a G < 0 dB oznacza tłumienie (P₁ < P₂). Na przykład wzmocnienie 3 dB odpowiada podwojeniu mocy, a 10 dB – dziesięciokrotnemu wzrostowi mocy. Tłumienie -3 dB oznacza spadek mocy o połowę, a -10 dB do 1/10. Wartości w dB można dowolnie dodawać i odejmować, co odpowiada mnożeniu i dzieleniu stosunków liniowych.

Ważne jest rozróżnienie między dB jako jednostką względną (stosunek dwóch mocy) a dBm/dBW jako jednostkami absolutnymi (moc względem ustalonego odniesienia). Mylenie tych pojęć jest jednym z najczęstszych błędów początkujących inżynierów. W praktyce dB stosuje się do określania wzmocnienia wzmacniaczy, tłumienia kabli, współczynnika szumów (NF), stosunku sygnału do szumu (SNR) i innych wielkości względnych. Zrozumienie tej definicji jest fundamentem wszystkich obliczeń decybelowych.

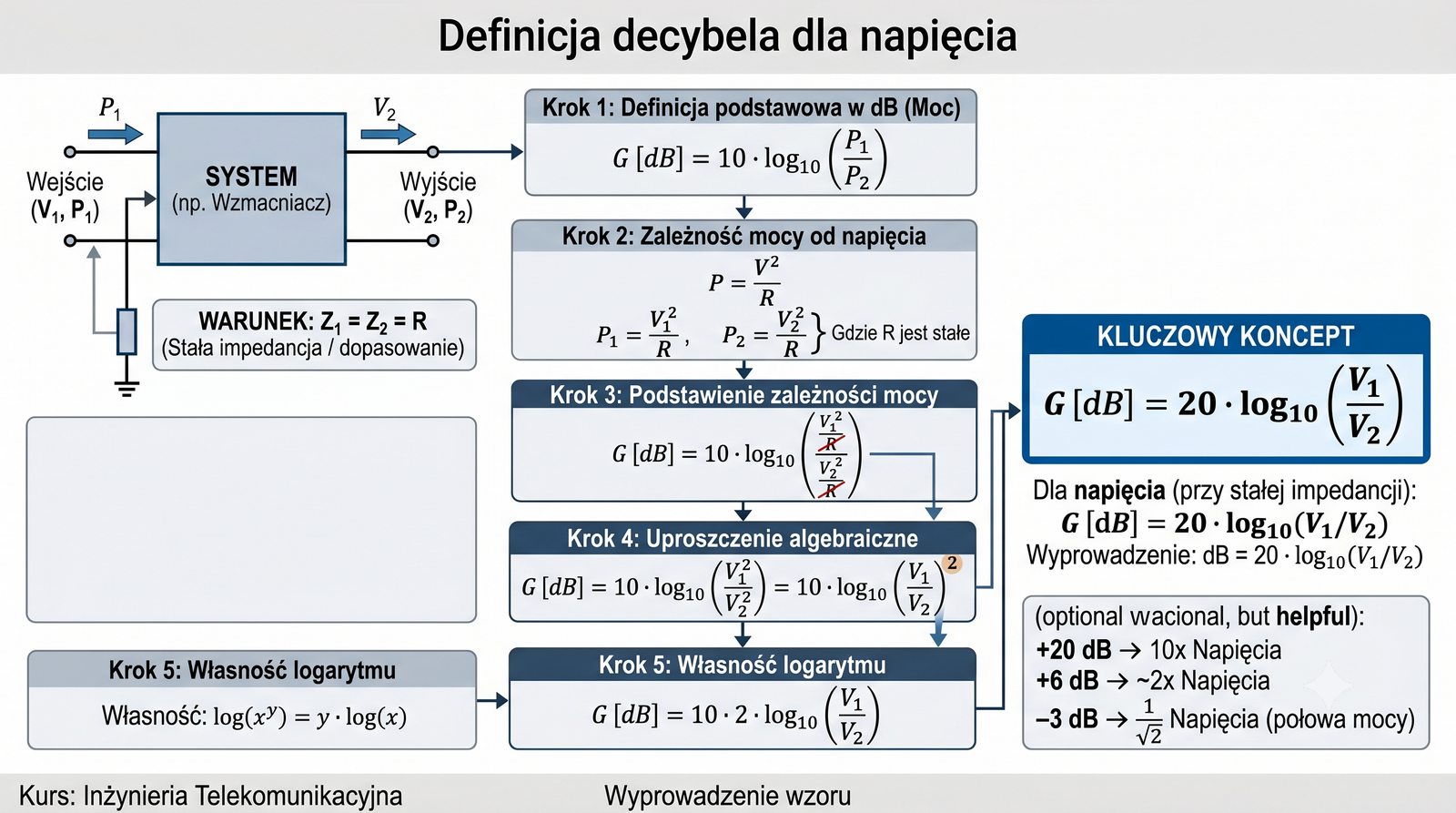

Dla napięcia wzór na decybel przyjmuje postać: G[dB] = 20 · log₁₀(V₁/V₂). Mnożnik 20, a nie 10, wynika z zależności P = V²/R. Podstawiając do wzoru na dB dla mocy: G = 10 · log₁₀(P₁/P₂) = 10 · log₁₀((V₁²/R)/(V₂²/R)) = 10 · log₁₀((V₁/V₂)²) = 20 · log₁₀(V₁/V₂). Oznacza to, że wzmocnienie napięcia 2× to 6 dB (a nie 3 dB jak dla mocy). Analogicznie, wzmocnienie napięcia 10× to 20 dB. To samo dotyczy prądu – wzór również zawiera mnożnik 20, ponieważ P = I²·R.

W praktyce inżynierskiej kluczowe jest stosowanie właściwego wzoru: 10·log dla mocy, 20·log dla napięcia i prądu. Błędne użycie mnożnika prowadzi do podwójnego (lub połowicznego) wyniku, co może mieć katastrofalne skutki przy projektowaniu systemów. Większość nowoczesnych analizatorów widma i mierników mocy automatycznie stosuje właściwy wzór, ale inżynier musi rozumieć różnicę. W systemach o impedancji 50 Ω (standard RF) zarówno dBm jak i dBµV są powszechnie używane – przelicznik między nimi wynosi dBm = dBµV - 107 (dla 50 Ω).

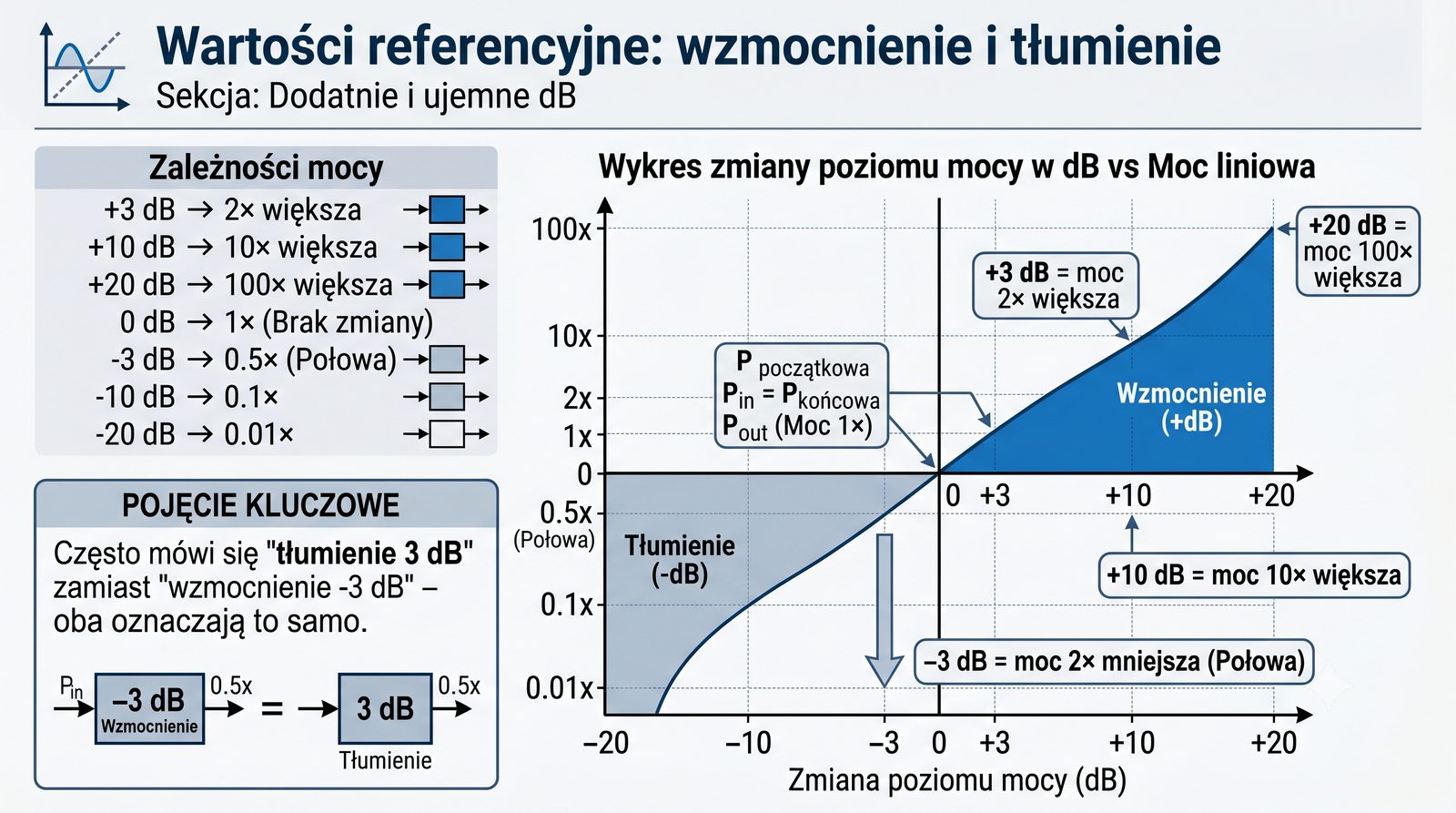

Wzmocnienie (gain) wyrażone dodatnią wartością dB oznacza, że sygnał wyjściowy jest silniejszy od wejściowego. Wzmacniacze mają wzmocnienie np. +20 dB (100× mocy). Tłumienie (attenuation, loss) wyrażone ujemną wartością dB oznacza, że sygnał wyjściowy jest słabszy – kable tłumią np. -3 dB (moc spada o połowę). W języku potocznym często mówi się tłumienie 3 dB zamiast wzmocnienie -3 dB – oba określenia oznaczają to samo. Kaskadowe łączenie elementów sprowadza się do sumowania ich wzmocnień i tłumień w dB.

W praktyce bilansu mocy (link budget) dodaje się wzmocnienie anteny w dBi i odejmuje tłumienie kabli oraz wolnej przestrzeni. Na przykład dla łącza Wi-Fi: moc nadajnika +20 dBm, kable -2 dB, antena +6 dBi, wolna przestrzeń -80 dB, antena odbiorcza +3 dBi, kabel -1 dB → wynik = 20 - 2 + 6 - 80 + 3 - 1 = -54 dBm na odbiorniku. Zrozumienie tych pojęć jest kluczowe przy projektowaniu jakiegokolwiek systemu łączności bezprzewodowej.

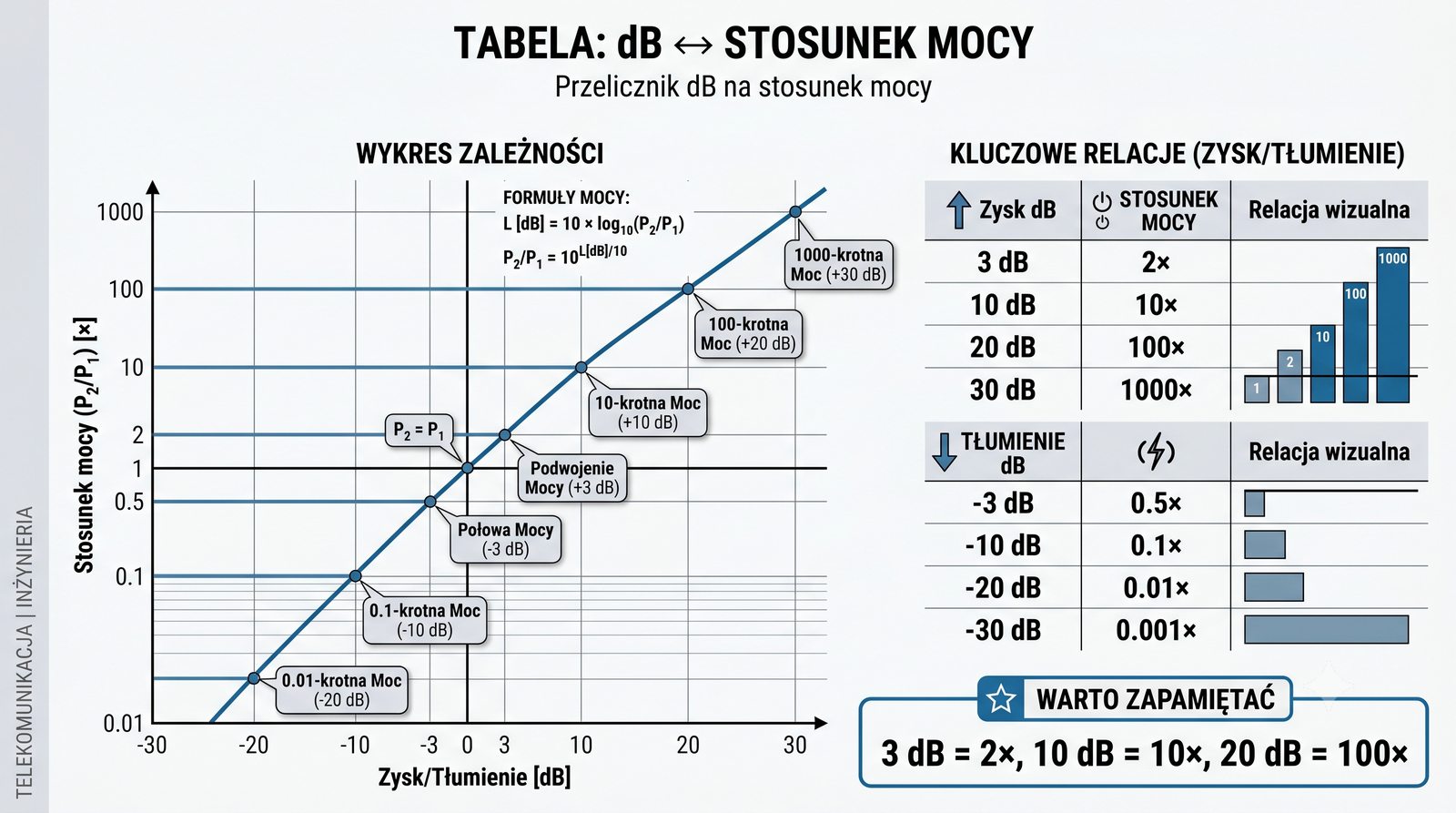

Tabela przelicznika dB na stosunek mocy jest praktycznym narzędziem w codziennej pracy inżyniera. Kluczowe wartości do zapamiętania: 0 dB = 1:1, 3 dB ≈ 2:1, 6 dB ≈ 4:1, 10 dB = 10:1, 20 dB = 100:1. Dla ujemnych: -3 dB ≈ 1/2, -6 dB ≈ 1/4, -10 dB = 1/10, -20 dB = 1/100. Wartości pośrednie można oszacować, łącząc znane wartości – na przykład 7 dB = 10 dB - 3 dB = 10/2 = 5×, a 16 dB = 10 dB + 3 dB + 3 dB = 10·2·2 = 40×.

W praktyce przydatne jest również zapamiętanie, że 1 dB ≈ 1,26×, 2 dB ≈ 1,58×, a 4 dB ≈ 2,51×. Łącząc te wartości, można szybko oszacować dowolny stosunek bez kalkulatora. Na przykład 23 dB = 20 dB + 3 dB = 100·2 = 200×, a 27 dB = 20 dB + 3 dB + 3 dB + 1 dB ≈ 100·2·2·1,26 ≈ 504× (dokładnie 501×). Biegłe posługiwanie się tymi przelicznikami przychodzi z praktyką i znacznie przyspiesza codzienne obliczenia inżynierskie w telekomunikacji.

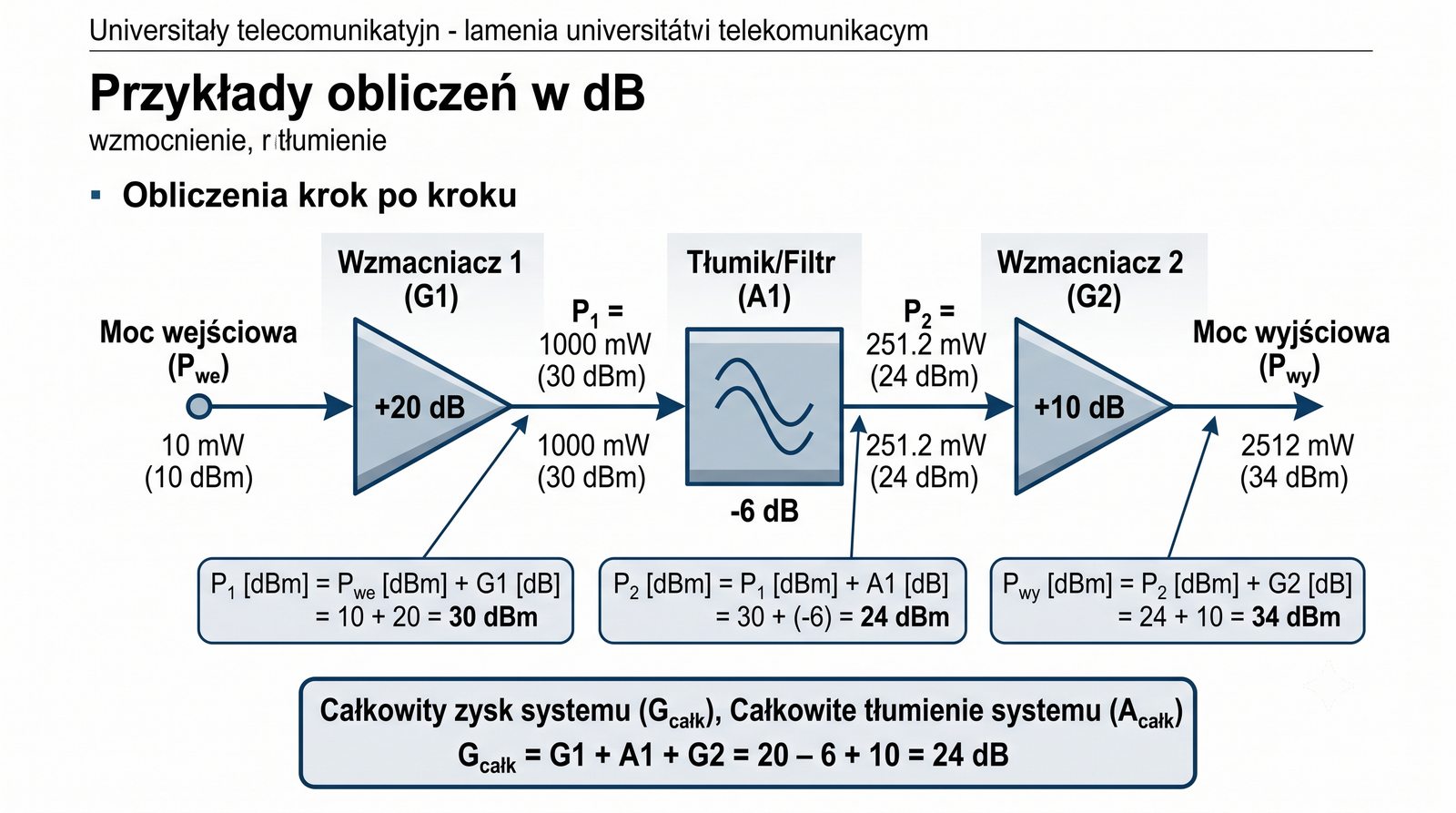

Przykłady obliczeń w dB pokazują praktyczne zastosowanie poznanych wzorów. Przykład 1: moc sygnału na wejściu 5 mW, na wyjściu 20 mW – wzmocnienie G = 10·log₁₀(20/5) = 10·log₁₀(4) = 10·0,602 = 6,02 dB. Przykład 2: moc wejściowa 100 mW, tłumienie toru 13 dB – 13 dB = 10 dB + 3 dB → stosunek 10·2 = 20× → P_wyj = 100/20 = 5 mW. Przykład 3: napięcie wzrosło z 1 V do 5 V przy 50 Ω – wzmocnienie napięciowe G = 20·log₁₀(5/1) = 20·0,699 = 13,98 dB.

Te przykłady ilustrują trzy kluczowe umiejętności: obliczanie dB ze stosunku mocy, obliczanie mocy wyjściowej ze znajomości tłumienia w dB oraz stosowanie właściwego wzoru (10·log czy 20·log) w zależności od wielkości mierzonej. W rzeczywistych systemach telekomunikacyjnych inżynierowie stale wykonują takie obliczenia – przy szacowaniu zasięgu, doborze wzmacniaczy, obliczaniu budżetu mocy łącza czy analizie pomiarów. Regularne ćwiczenie tych przeliczników buduje intuicję decybelową niezbędną w codziennej praktyce.

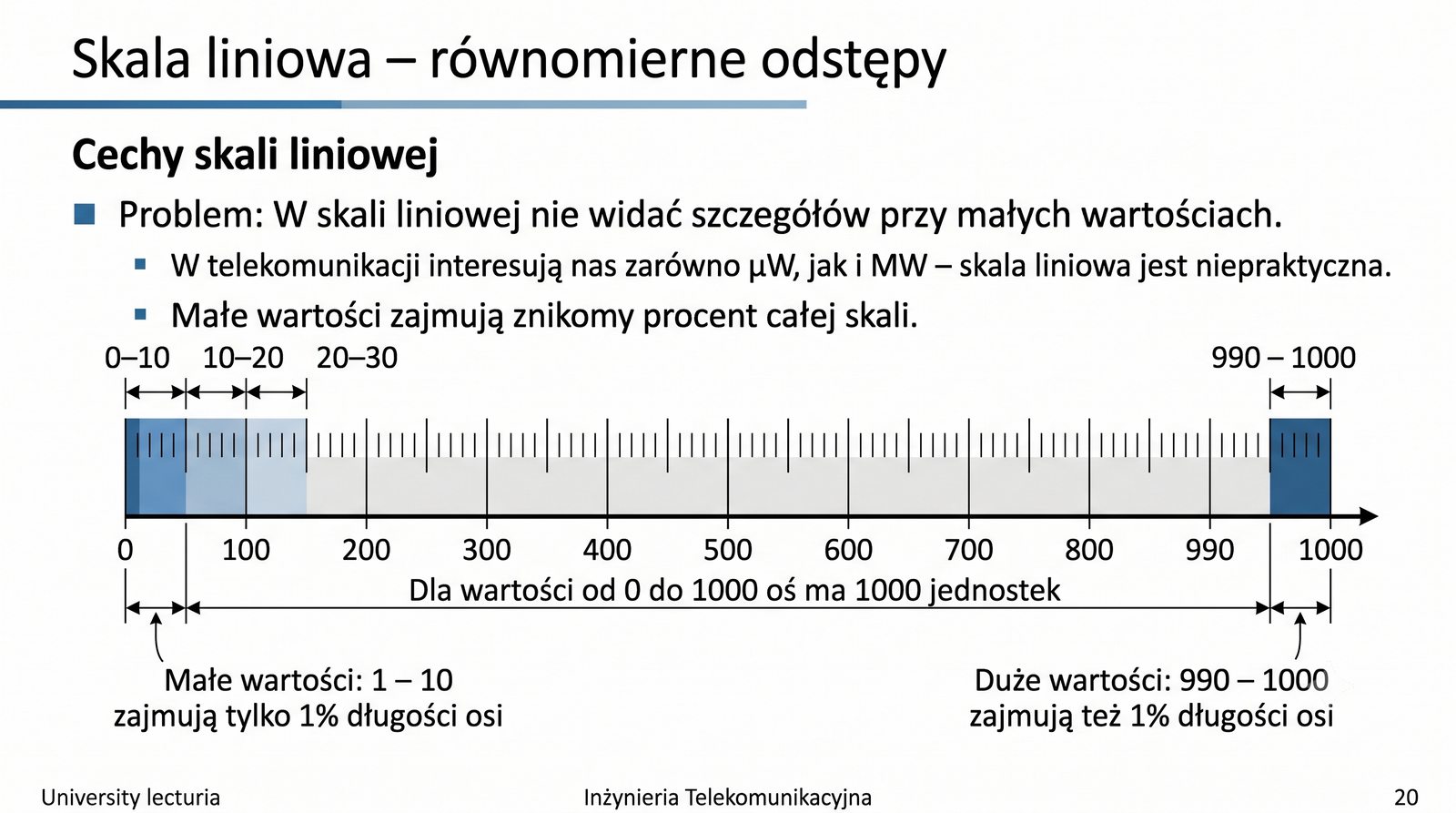

W skali liniowej jednakowa odległość na osi odpowiada jednakowej różnicy wartości. Odstępy 0–10, 10–20, 20–30 zajmują te same odległości. Przy wartościach od 1 do 1000 oś ma 1000 jednostek, a małe wartości (1–10) zajmują tylko 1% osi, podczas gdy duże wartości (990–1000) również 1%. Oznacza to, że w skali liniowej nie widać szczegółów przy małych wartościach. W telekomunikacji interesują nas zarówno µW, jak i MW – skala liniowa jest niepraktyczna, ponieważ nie pozwala jednocześnie obserwować bardzo małych i bardzo dużych wartości.

W praktyce analizatory widma pracują domyślnie w skali logarytmicznej, aby uwidocznić cały zakres dynamiki. Na przykład przy pomiarze widma sygnału radiowego interesuje nas zarówno silny sygnał nośnej (0 dBm), jak i bardzo słabe produkty intermodulacji (-80 dBm) – skala liniowa pokazałaby tylko prążek nośnej, a skala logarytmiczna uwidacznia oba. Wykresy Bodego (charakterystyki filtrów) również stosują skalę logarytmiczną na osi częstotliwości i liniową w dB na osi amplitudy. Umiejętność czytania obu skal jest niezbędna w pracy inżyniera telekomunikacji.

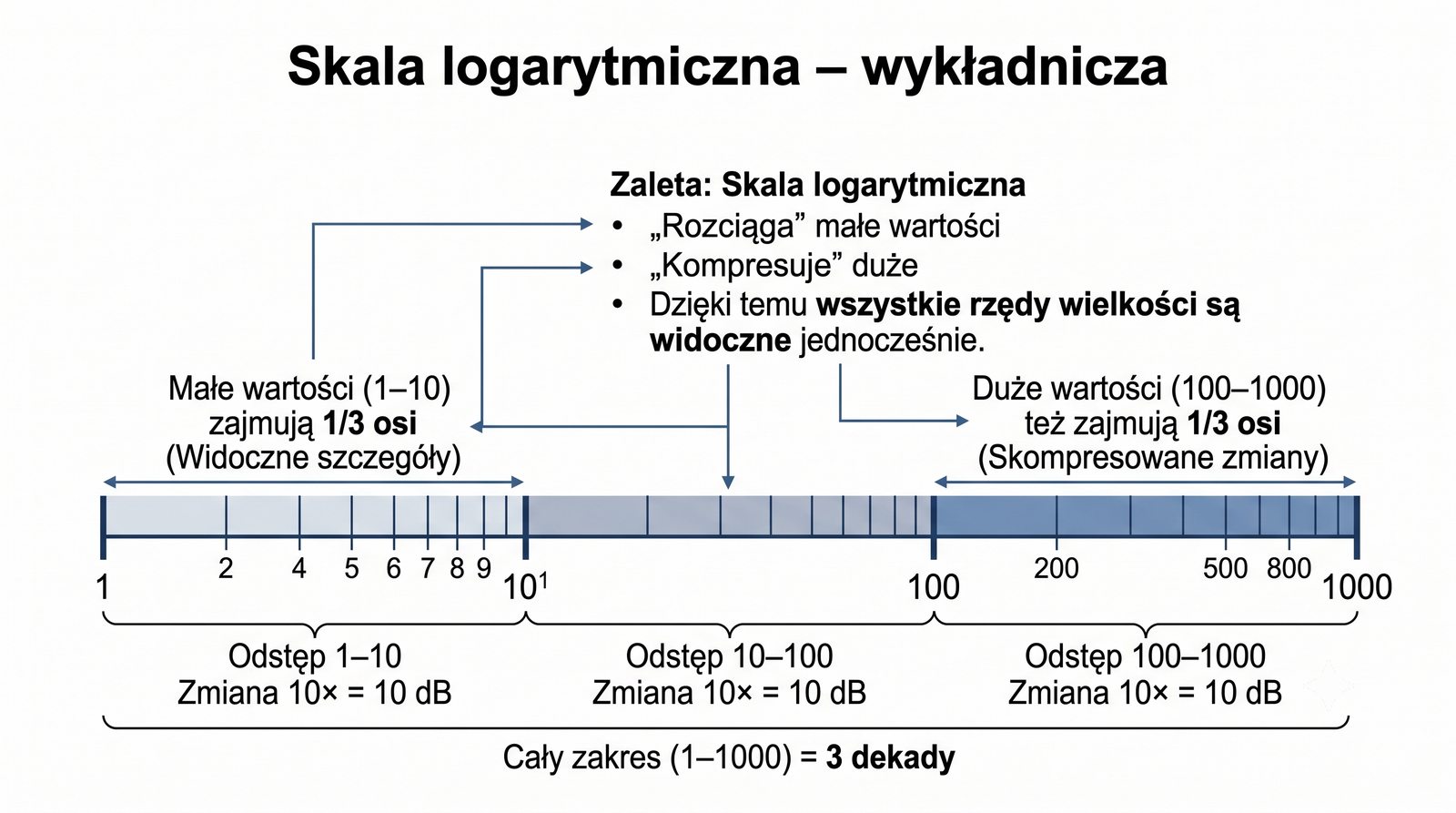

W skali logarytmicznej jednakowa odległość na osi odpowiada jednakowemu stosunkowi wartości, a nie różnicy. Odstęp od 1 do 10, od 10 do 100 i od 100 do 1000 zajmuje te same odległości – każdy to jedna dekada (10×, czyli 10 dB). Oś od 1 do 1000 ma tylko 3 dekady, a każda dekada zajmuje 1/3 osi. Dzięki temu małe wartości (1–10) są rozciągnięte i widoczne, podczas gdy w skali liniowej byłyby ściśnięte w 1% osi. Skala logarytmiczna rozciąga małe wartości i kompresuje duże, umożliwiając obserwację wszystkich rzędów wielkości jednocześnie.

W telekomunikacji skala logarytmiczna jest używana wszędzie tam, gdzie zakres dynamiki przekracza kilka rzędów wielkości. Wykresy Bodego stosują skalę logarytmiczną na osi częstotliwości (ponieważ pasmo może obejmować od Hz do GHz) i skalę liniową w dB na osi wzmocnienia. W spektroskopii i analizie widma skala logarytmiczna jest standardem. W radiokomunikacji pomiary mocy sygnału od -120 dBm do +30 dBm są wykonywane w skali logarytmicznej, ponieważ liniowo taki zakres wymagałby 15-cyfrowych liczb.

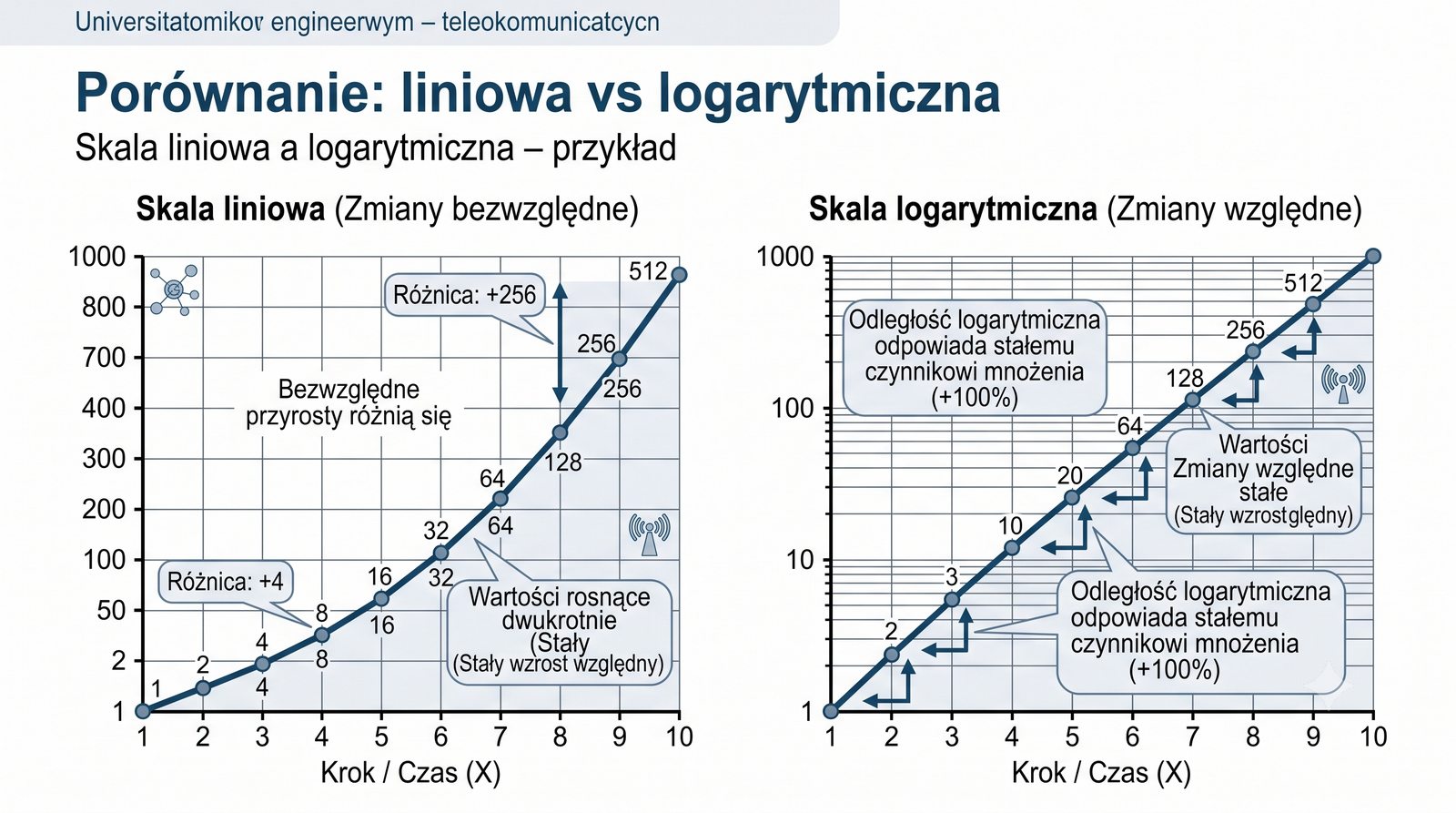

Porównanie skali liniowej i logarytmicznej najlepiej ilustruje przykład wartości od 1 do 1000. Na skali liniowej wartość 1 znajduje się w pozycji 1 (0,1% osi), a wartość 1000 w pozycji 1000. Na skali logarytmicznej wartość 1 znajduje się w pozycji 0, 10 w pozycji 1, 100 w pozycji 2, a 1000 w pozycji 3 – każda dekada zajmuje tyle samo miejsca. Skala logarytmiczna pokazuje zmiany względne (procentowe), podczas gdy liniowa pokazuje zmiany bezwzględne. Zmiana z 1 na 2 (100% wzrost) wygląda tak samo jak zmiana z 100 na 200 (również 100% wzrost).

W praktyce inżynierskiej wybór skali zależy od tego, co chcemy pokazać. Skala liniowa jest właściwa, gdy wartości mieszczą się w wąskim zakresie (np. napięcie zasilania 5 V ± 0,1 V). Skala logarytmiczna jest niezbędna, gdy zakres obejmuje wiele rzędów wielkości (np. charakterystyka filtra od 0 dB do -80 dB). Analizatory widma domyślnie używają skali logarytmicznej, ale oferują też przełączenie na liniową. Większość specyfikacji technicznych w telekomunikacji podaje wartości w dB – inżynier musi płynnie poruszać się między obiema skalami.

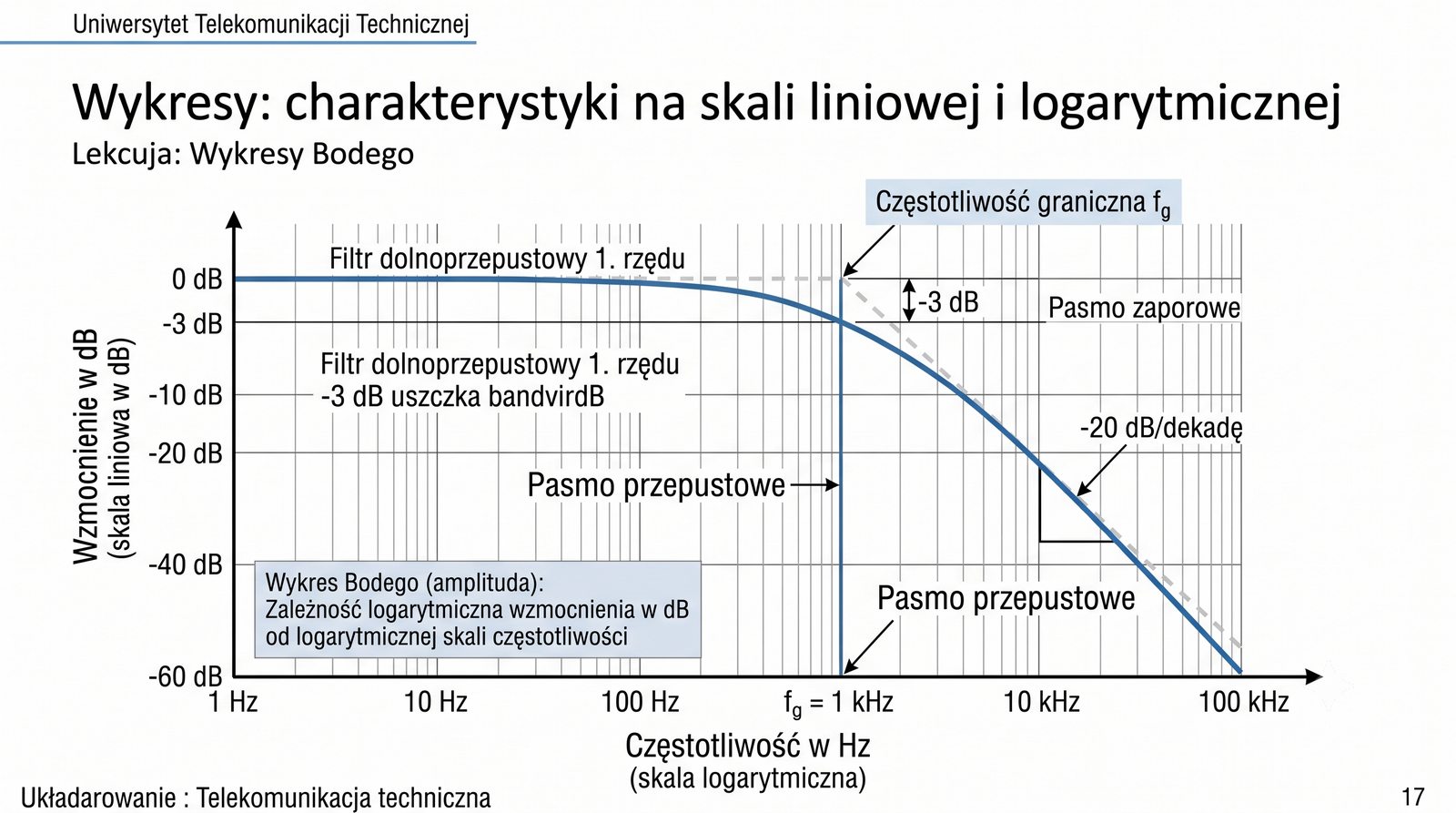

Wykres Bodego to standardowy sposób przedstawiania charakterystyk amplitudowych i fazowych układów elektronicznych. Oś Y to wzmocnienie w dB (skala liniowa w dB), a oś X to częstotliwość w Hz (skala logarytmiczna). Dzięki temu nachylenie charakterystyki jest stałe w dB/dekadę – filtr dolnoprzepustowy 1. rzędu ma nachylenie -20 dB/dekadę, a 2. rzędu -40 dB/dekadę. Wykres Bodego pozwala łatwo odczytać pasmo przenoszenia (-3 dB), częstotliwość graniczną oraz tłumienie w paśmie zaporowym. Filtr 1. rzędu tłumi 20 dB na każdą dekadę częstotliwości powyżej f₀.

W praktyce projektowej wykresy Bodego są używane do analizy stabilności wzmacniaczy z pętlą sprzężenia zwrotnego (kryterium Nyquista) oraz do projektowania filtrów aktywnych i pasywnych. W telekomunikacji charakterystyki filtrów determinują pasmo przenoszenia toru transmisyjnego, a tym samym maksymalną szybkość transmisji danych. Na przykład filtr dolnoprzepustowy w torze Wi-Fi ogranicza pasmo do 20 MHz lub 40 MHz, co wpływa na szybkość transmisji. Zrozumienie wykresów Bodego jest kluczowe dla każdego inżyniera projektującego systemy telekomunikacyjne.

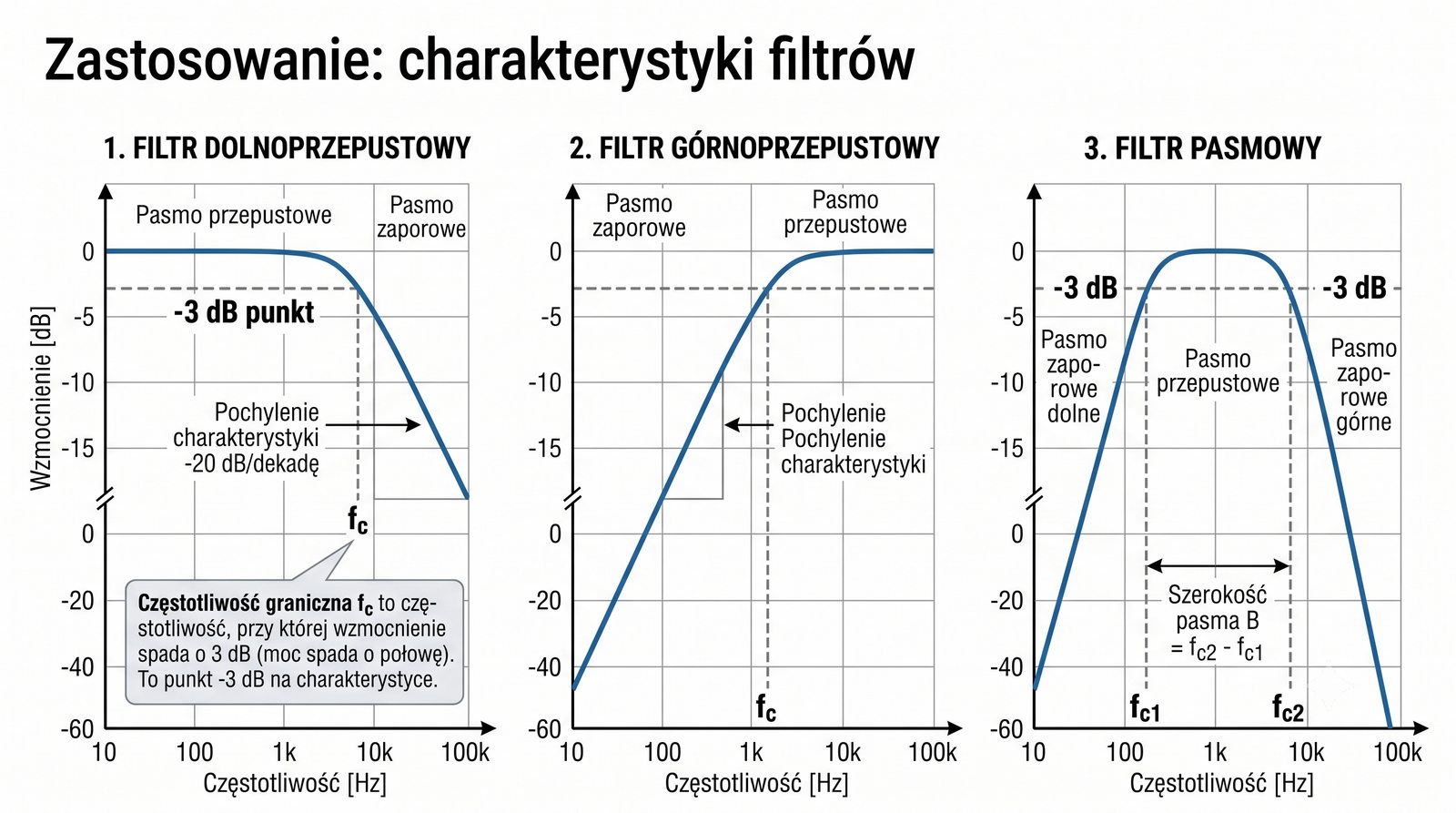

Filtry są podstawowymi elementami torów telekomunikacyjnych, a ich charakterystyki opisuje się przy użyciu decybeli. Filtr dolnoprzepustowy przepuszcza składowe od 0 do f₀ i tłumi wyższe częstotliwości z nachyleniem -20 dB/dekadę na każdy rząd filtru. Filtr górnoprzepustowy przepuszcza częstotliwości powyżej f₀. Filtr pasmowy przepuszcza zakres między f₀₁ a f₀₂. Filtr zaporowy (notch) tłumi wąskie pasmo. Częstotliwość graniczna f₀ to punkt, w którym wzmocnienie spada o 3 dB (moc spada o połowę) – stąd nazwa pasmo -3 dB.

W telekomunikacji filtry są używane do selekcji kanałów (filtry pasmowe w odbiornikach), usuwania harmonicznych (filtry dolnoprzepustowe za wzmacniaczami mocy), separacji pasm nadawania i odbioru (dupleksery) oraz kształtowania impulsów (filtry dopasowane). Nachylenie charakterystyki w dB/dekadę określa, jak skutecznie filtr oddziela pasmo przepustowe od zaporowego. Im wyższy rząd filtru, tym większe nachylenie, ale też większe zafalowania w paśmie przepustowym i opóźnienie grupowe. Projektant musi znaleźć kompromis między selektywnością a zniekształceniami fazowymi.

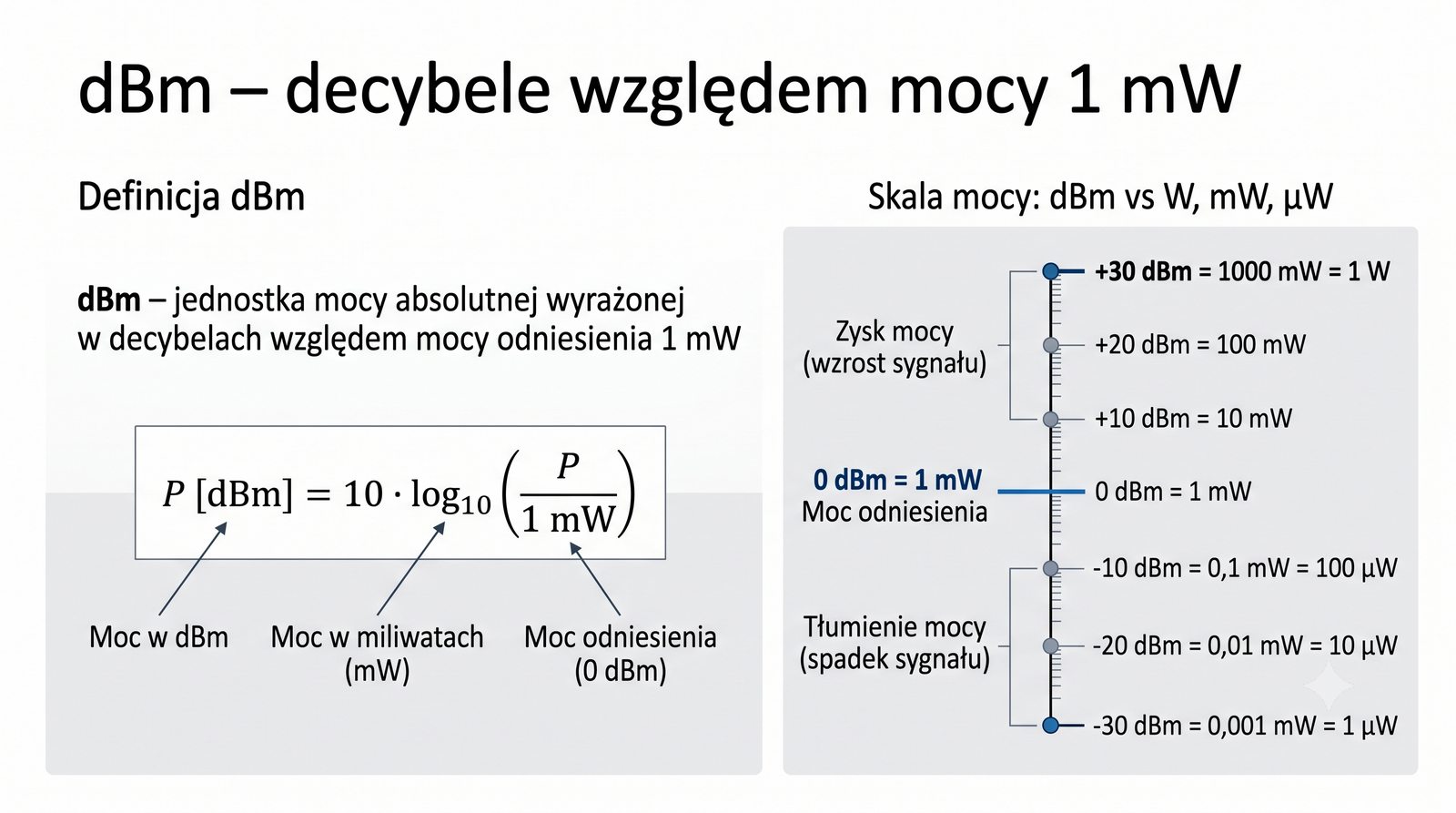

dBm to jednostka mocy absolutnej wyrażonej w decybelach względem 1 mW: P[dBm] = 10 · log₁₀(P / 1 mW). Poziom odniesienia 0 dBm = 1 mW. +30 dBm = 1000 mW = 1 W, a -30 dBm = 0,001 mW = 1 µW. dBm jest najczęściej używaną jednostką mocy w telekomunikacji – od pomiarów odbiorników (-120 dBm) po nadajniki (+30 dBm i więcej). W przeciwieństwie do względnego dB, dBm jest jednostką absolutną – określa konkretną moc, a nie stosunek. Dzięki temu można porównywać poziomy mocy między różnymi punktami toru.

W praktyce dBm jest używany wszędzie: w specyfikacjach routerów Wi-Fi (moc nadajnika 20 dBm, czułość -80 dBm), w pomiarach mocy sygnałów radiowych, w bilansie mocy łącza (link budget), w analizatorach widma (oś Y w dBm). Łatwość konwersji: 0 dBm = 1 mW, +10 dBm = 10 mW, -10 dBm = 0,1 mW, +20 dBm = 100 mW, -20 dBm = 0,01 mW. Każda zmiana o ±3 dB oznacza około 2× zmianę mocy, a ±10 dB to 10× zmiana. Zrozumienie dBm jest absolutnie niezbędne dla każdego inżyniera telekomunikacji.

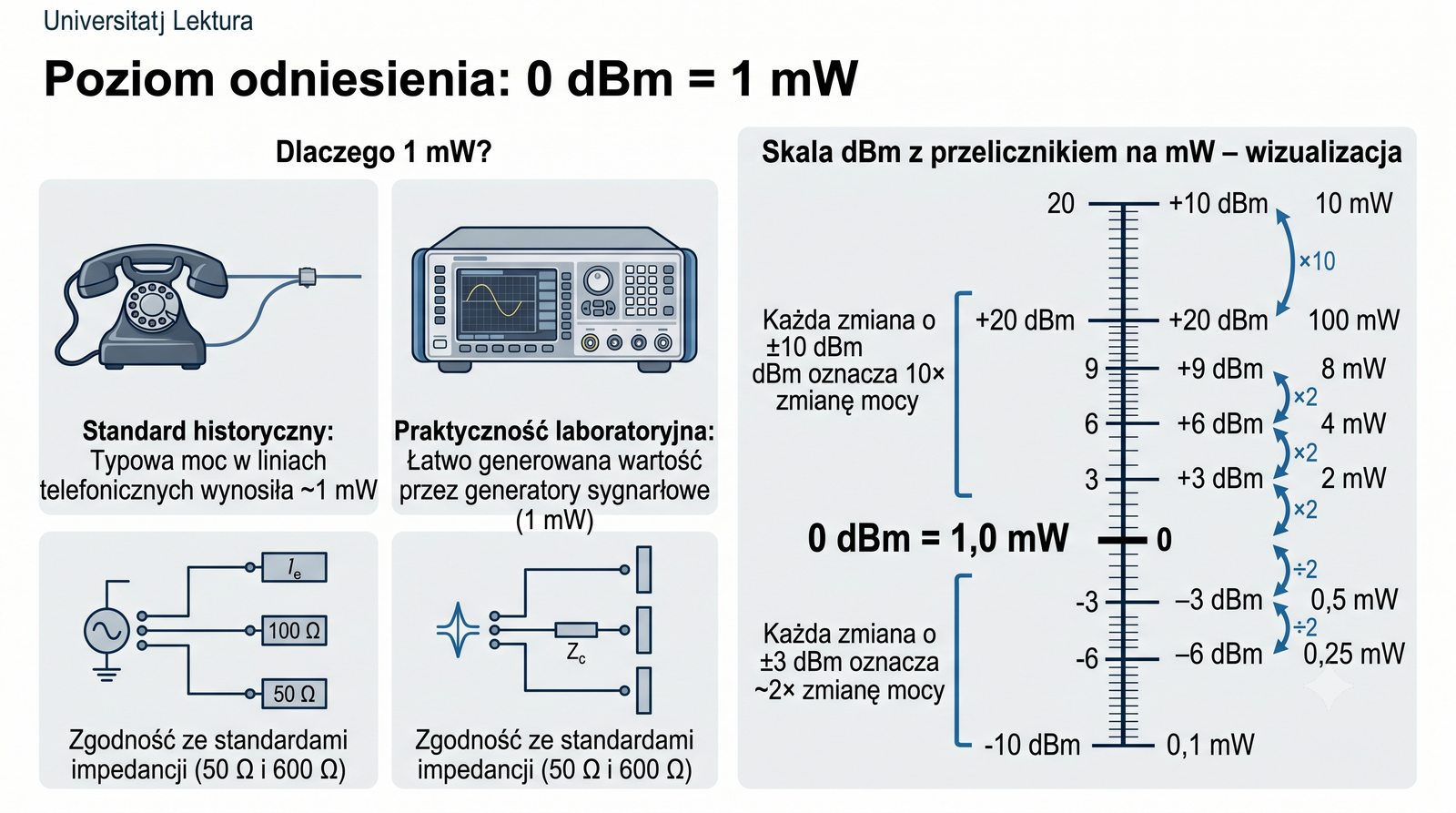

Poziom odniesienia 1 mW (0 dBm) został wybrany historycznie z kilku powodów. Typowa moc w liniach telefonicznych wynosiła około 1 mW, co było wygodną wartością do pomiarów. Moc 1 mW jest łatwa do wygenerowania przez prosty generator sygnałowy. Wartość ta pasuje do standardowych impedancji telekomunikacyjnych 50 Ω (RF) i 600 Ω (audio). Każda zmiana o ±10 dBm oznacza 10× zmianę mocy, a ±3 dBm około 2×. Oznacza to, że 10 dBm to 10 mW, 20 dBm to 100 mW, 30 dBm to 1 W, -10 dBm to 0,1 mW, a -20 dBm to 0,01 mW.

W praktyce znajomość przelicznika dBm na mW pozwala szybko ocenić, czy dany poziom mocy jest bezpieczny dla sprzętu, czy wystarczający do komunikacji. Na przykład typowy router Wi-Fi ma moc 20 dBm (100 mW) – jest to bezpieczne dla ludzi i zgodne z normami. Stacja bazowa GSM 43 dBm (20 W) wymaga już specjalnych zabezpieczeń i ograniczeń dostępu. Czułość odbiornika GPS to około -160 dBm (10⁻¹⁶ mW) – to ekstremalnie mała moc, wymagająca bardzo czułych wzmacniaczy i niskiego szumu własnego odbiornika.

Ćwiczenia z dBm pomagają zbudować praktyczną intuicję decybelową. Przykład 1: moc nadajnika Wi-Fi 20 dBm → 0 dBm + 10 dB + 10 dB = 1 mW · 10 · 10 = 100 mW. Przykład 2: moc odbierana -70 dBm → 1 mW / 10⁷ = 10⁻⁷ mW = 0,1 µW. Przykład 3: 5 mW → P[dBm] = 10·log₁₀(5) = 10·0,699 ≈ 7 dBm. Kluczowa umiejętność to rozkładanie wartości dBm na sumę znanych składników: 17 dBm = 10 dBm + 7 dBm = 10 mW · 5 ≈ 50 mW, a 23 dBm = 20 dBm + 3 dBm = 100 mW · 2 = 200 mW.

W codziennej pracy inżyniera telekomunikacji takie przeliczenia są wykonywane wielokrotnie. Przy projektowaniu zasięgu Wi-Fi trzeba oszacować, czy moc -70 dBm na odbiorniku wystarczy do stabilnej transmisji. Przy doborze wzmacniacza trzeba obliczyć, o ile dBm wzrośnie moc wyjściowa. Przy pomiarach należy umieć przeliczyć wskazanie analizatora widma w dBm na moc liniową w mW. Regularne wykonywanie tych obliczeń buduje biegłość i intuicję, która jest znakiem rozpoznawczym doświadczonego inżyniera telekomunikacji.

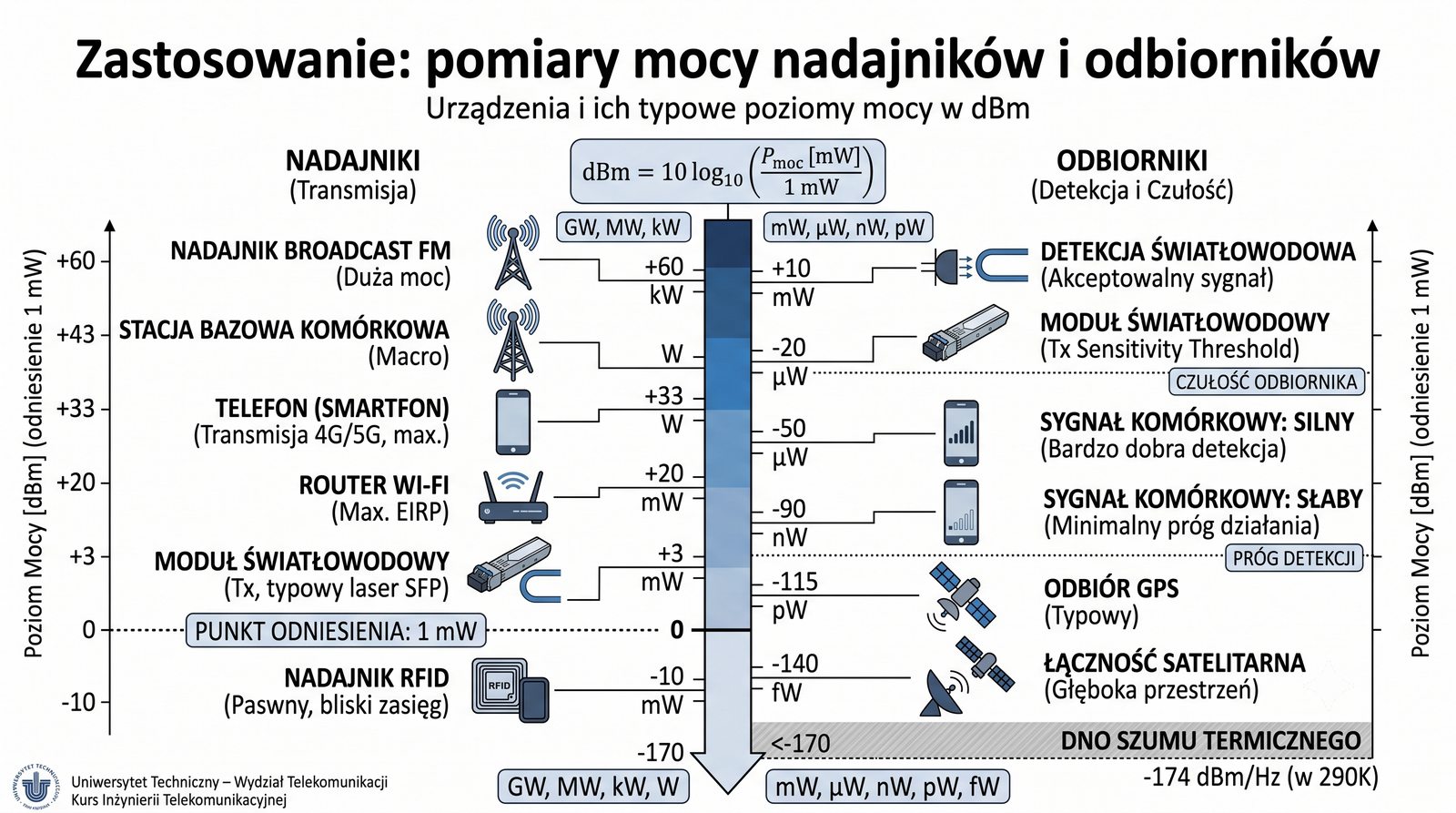

dBm jest używany w praktyce do określania mocy nadajników i czułości odbiorników. Router Wi-Fi pracuje z mocą 15–23 dBm (30–200 mW), zależnie od standardu i kraju. Telefon komórkowy reguluje moc od -10 dBm (blisko stacji bazowej) do +23 dBm (daleko od BTS). Stacja bazowa GSM nadaje z mocą 43–46 dBm (20–40 W). Nadajnik Bluetooth klasy 2 ma moc 4 dBm (2,5 mW). Czułość odbiornika Wi-Fi to -80 do -90 dBm – poniżej tego poziomu demodulacja jest niemożliwa. Szum termiczny w paśmie 1 Hz w temperaturze 20°C wynosi -174 dBm – to teoretyczne minimum energetyczne.

Znajomość typowych poziomów mocy w dBm jest niezbędna przy projektowaniu sieci. Inżynier musi wiedzieć, że sygnał Wi-Fi na poziomie -70 dBm zapewnia dobrą jakość połączenia (około 300 Mb/s dla 802.11ac), przy -80 dBm jakość spada do około 100 Mb/s, a przy -90 dBm połączenie jest na granicy zrywania. W systemach komórkowych moc odbierana od -50 dBm (świetny sygnał) do -110 dBm (brak zasięgu) determinuje możliwość wykonania połączenia i szybkość transmisji danych. Te praktyczne wartości są kluczowe przy planowaniu sieci i diagnostyce problemów.

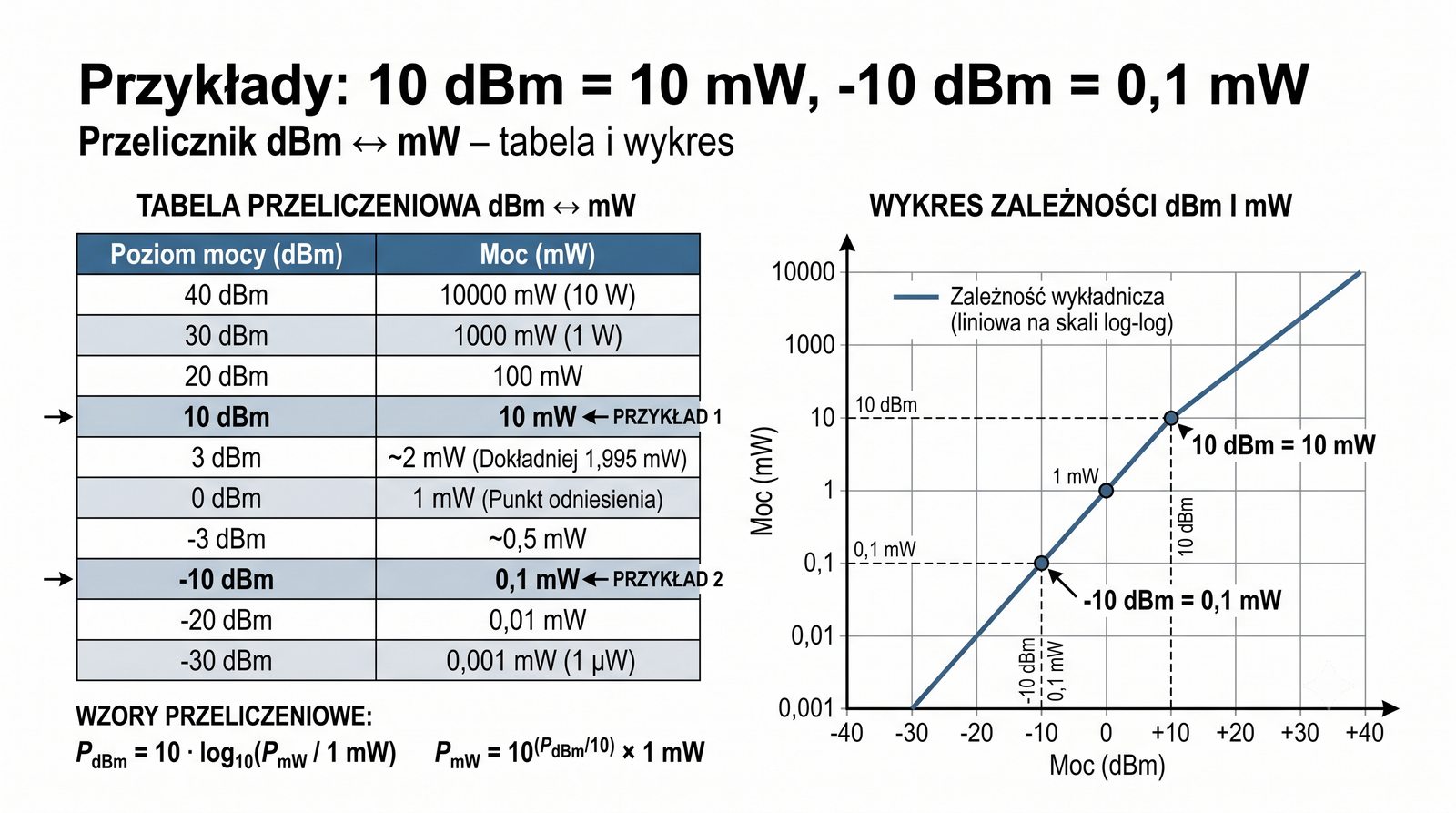

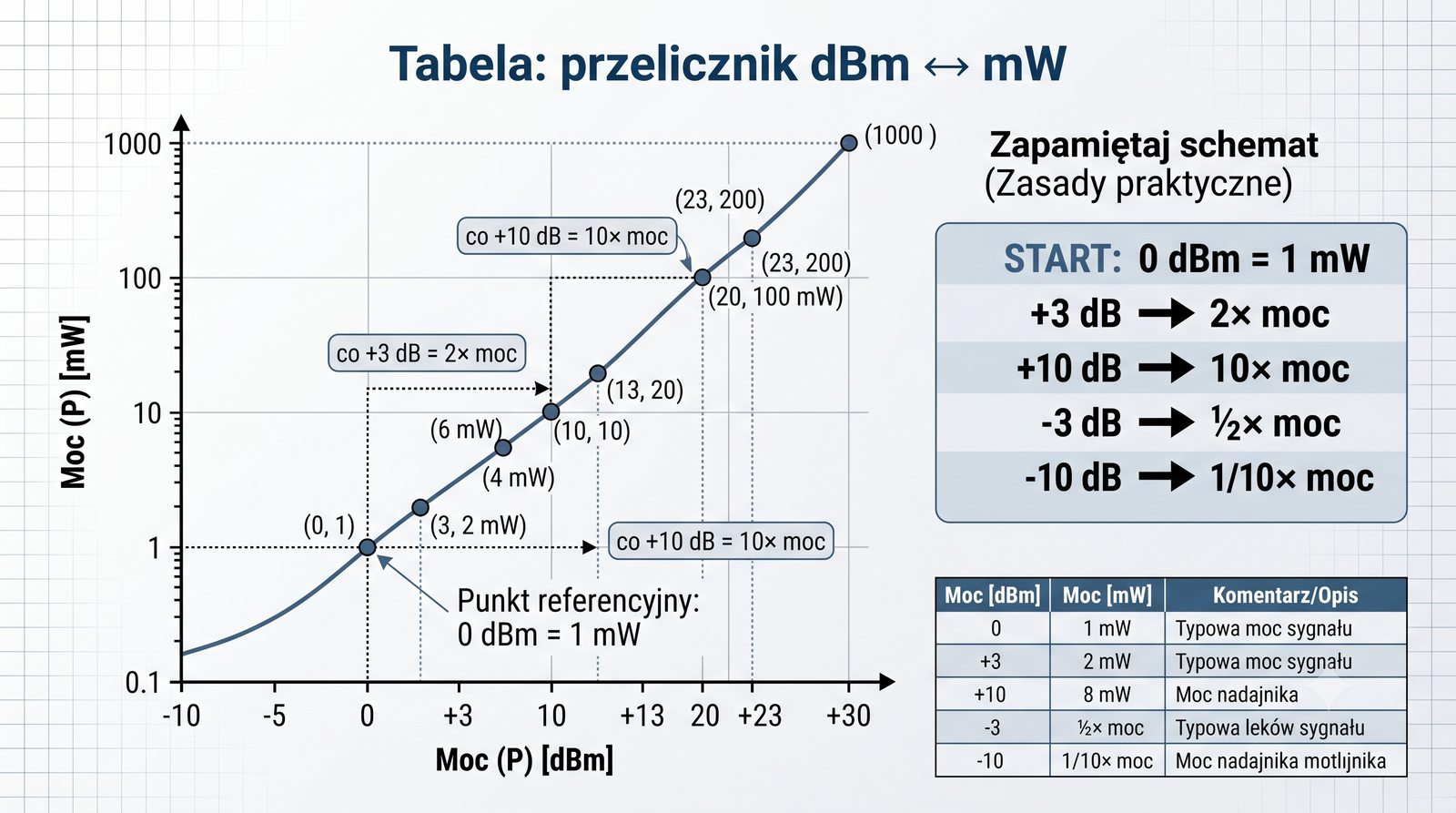

Tabela przelicznika dBm ↔ mW zawiera praktyczne wartości używane w codziennej pracy. W zakresie ujemnym: -30 dBm = 0,001 mW, -20 dBm = 0,01 mW, -10 dBm = 0,1 mW, -3 dBm = 0,5 mW, 0 dBm = 1 mW. W zakresie dodatnim: +3 dBm = 2 mW, +6 dBm = 4 mW, +10 dBm = 10 mW, +13 dBm = 20 mW, +17 dBm = 50 mW, +20 dBm = 100 mW, +23 dBm = 200 mW, +27 dBm = 500 mW, +30 dBm = 1000 mW = 1 W, +33 dBm = 2 W, +40 dBm = 10 W. Schemat: 0 dBm = 1 mW, co +3 dB = 2× moc, co +10 dB = 10× moc.

W praktyce warto zapamiętać kilka kluczowych punktów: 20 dBm = 100 mW (typowy router Wi-Fi), 0 dBm = 1 mW (poziom odniesienia), -20 dBm = 0,01 mW (słaby sygnał), -60 dBm = 0,001 µW (typowy szum), -90 dBm = 1 pW (granica czułości odbiornika). Różnica między -90 dBm a +30 dBm wynosi 120 dB, co odpowiada stosunkowi mocy 10¹² (bilion razy). Tabela przelicznika jest często drukowana na ścianach laboratoriów telekomunikacyjnych – to narzędzie, z którego inżynierowie korzystają codziennie przy projektowaniu i diagnostyce systemów.

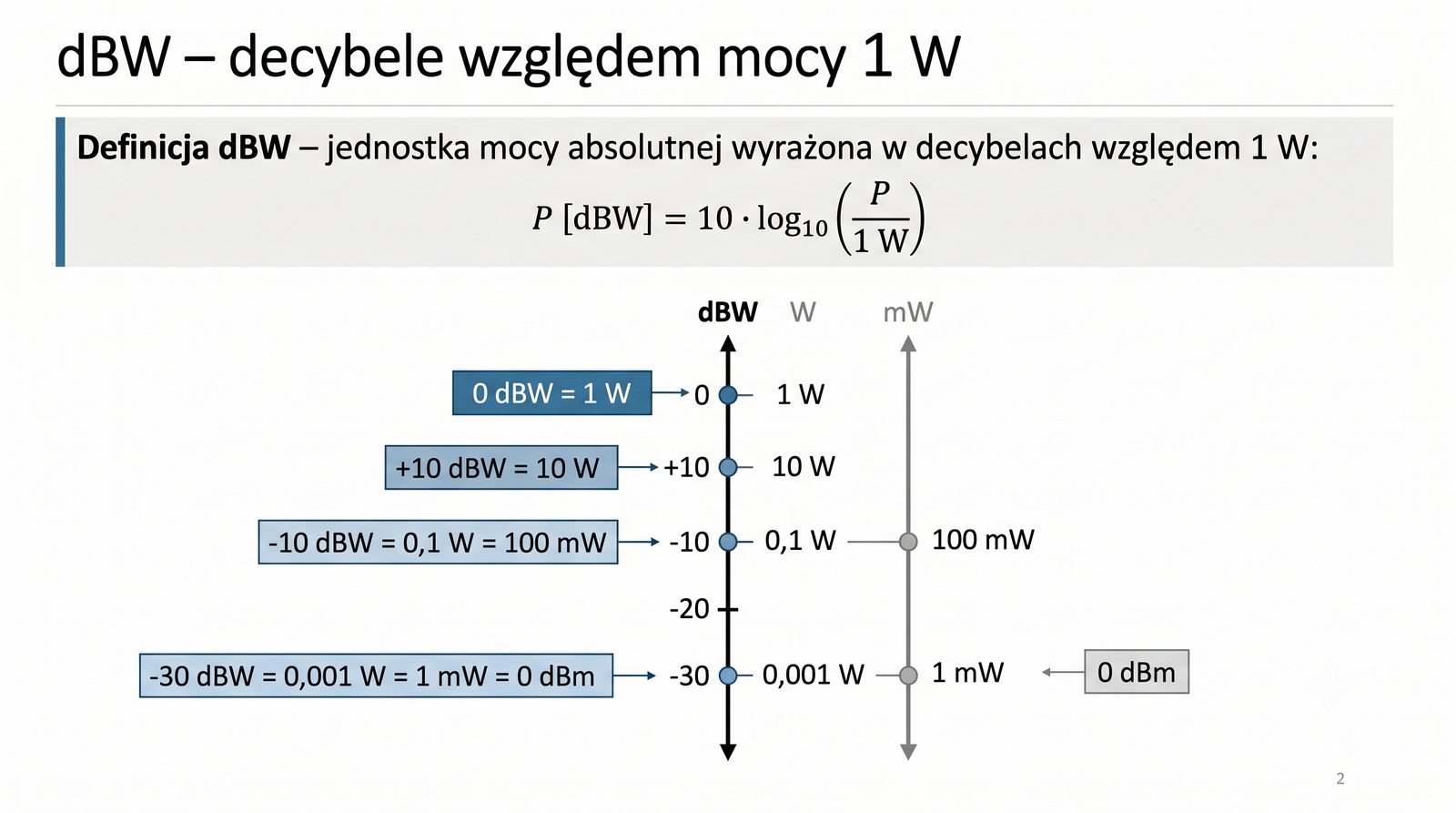

dBW to jednostka mocy absolutnej wyrażonej w decybelach względem 1 W: P[dBW] = 10 · log₁₀(P / 1 W). Poziom odniesienia 0 dBW = 1 W. +10 dBW = 10 W, -10 dBW = 0,1 W = 100 mW, -30 dBW = 0,001 W = 1 mW = 0 dBm. dBW jest używany dla większych mocy, gdzie operujemy w watach zamiast miliwatów. Różnica między dBm a dBW wynosi zawsze 30 dB, ponieważ 1 W = 1000 mW = 30 dBm. Przelicznik: P[dBm] = P[dBW] + 30, P[dBW] = P[dBm] - 30.

W praktyce dBW stosuje się dla nadajników dużej mocy: stacje bazowe GSM (13 dBW ≈ 20 W), nadajniki FM (20–40 dBW = 100 W – 10 kW), radary lotnicze (60 dBW = 1 MW). dBW jest wygodniejszy dla tych zastosowań, ponieważ unikamy dużych liczb – zamiast 70 dBm piszemy 40 dBW. Wybór między dBm a dBW zależy od rzędu wielkości: dla mocy poniżej 1 W wygodniejszy jest dBm, dla mocy powyżej 1 W – dBW. W specyfikacjach technicznych często podaje się obie wartości, aby uniknąć pomyłek.

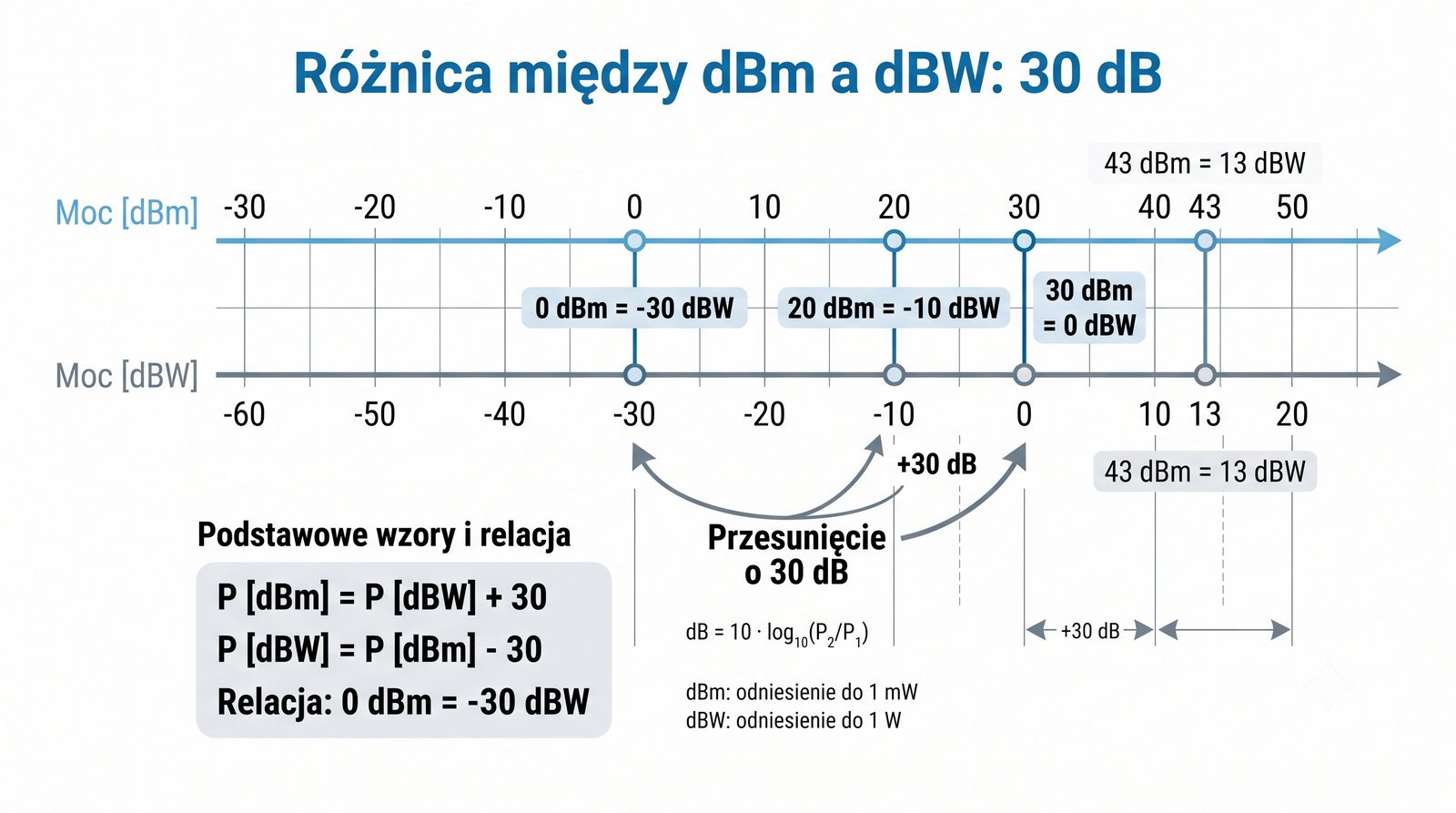

Roznica miedzy dBm a dBW wynosi zawsze 30 dB, co wynika z relacji: 1 W = 1000 mW, a 10 * log10(1000) = 30. Jest to jedna z najwazniejszych zaleznosci w praktyce telekomunikacyjnej, pozwalajaca latwo przeliczac miedzy tymi dwiema jednostkami mocy absolutnej. Jesli znamy moc w dBm, wystarczy odjac 30, aby otrzymac moc w dBW, i odwrotnie – dodajac 30 do dBW otrzymujemy dBm. Na przyklad 0 dBm = -30 dBW, 20 dBm = -10 dBW, a 43 dBm = 13 dBW. Konwersja jest zatem natychmiastowa i nie wymaga skomplikowanych obliczen.

W praktyce dBm jest uzywany czesciej dla sygnalow o malej i sredniej mocy (odbiorniki, routery, telefony), podczas gdy dBW znajduje zastosowanie dla duzych mocy nadajnikow (stacje bazowe, nadajniki radiowe, radary). Nalezy pamietac, ze obie jednostki sa absolutne – wyrazaja konkretna moc, a nie stosunek. W bilansie mocy lacza (link budget) konsekwentne uzywanie jednej jednostki eliminuje ryzyko pomylki. Inzynierowie telekomunikacji powinni biegle przeliczac miedzy dBm a dBW, gdyz obie jednostki wystepuja w dokumentacjach technicznych. Zapamietanie prostej reguly +30/-30 znacznie przyspiesza prace projektowa.

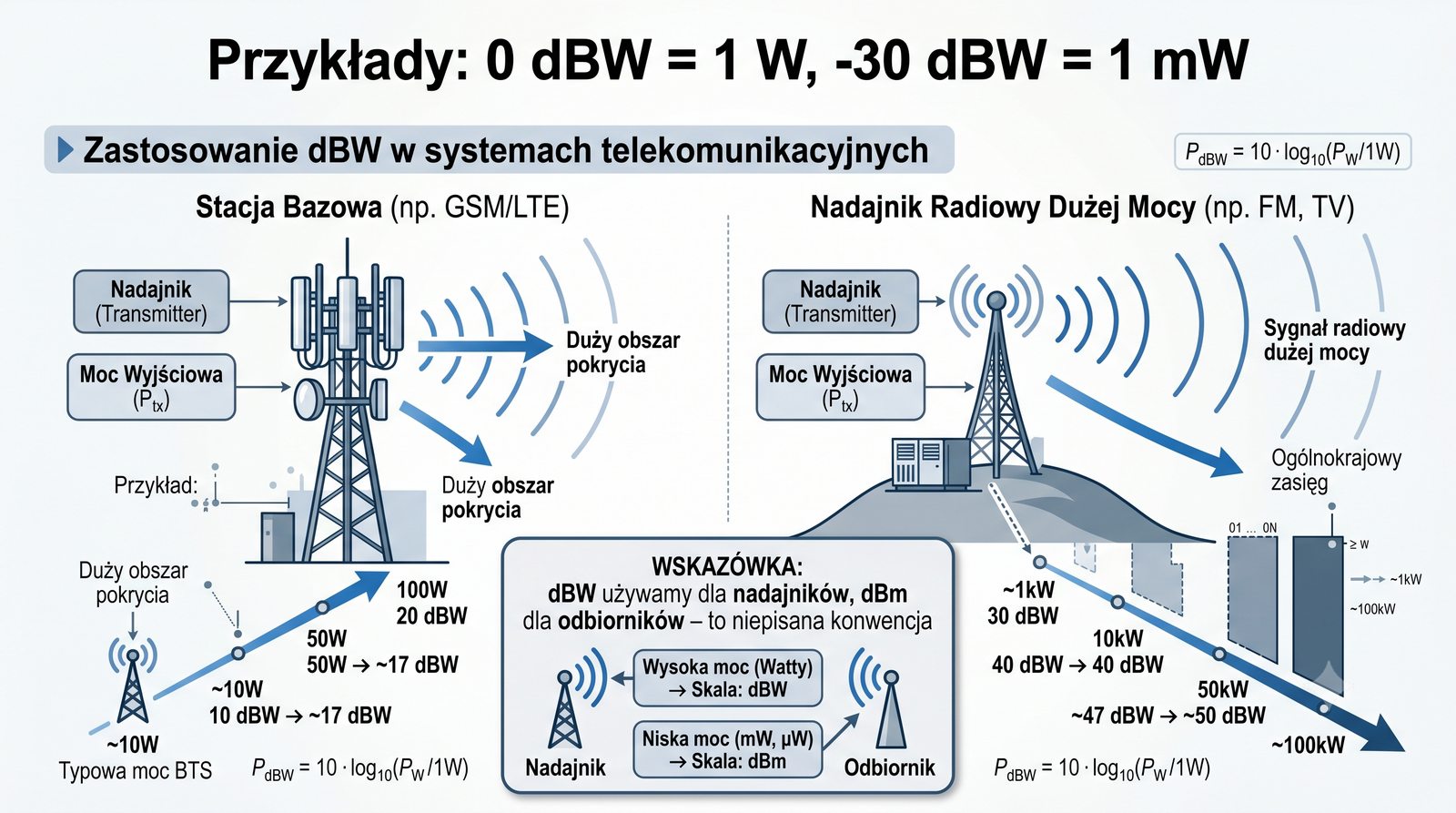

Przyklady praktyczne pomagaja zrozumiec skale dBW w rzeczywistych zastosowaniach. Stacja bazowa GSM o mocy 43 dBm ma w przeliczeniu 13 dBW, co odpowiada okolo 20 W mocy liniowej. Nadajnik radiowy 100 W to 20 dBW lub 50 dBm – wybor jednostki zalezy od zakresu. Sygnal odbierany przez antene satelitarna moze miec moc zaledwie -140 dBW (-110 dBm), co pokazuje, jak ogromny zakres mocy pokrywaja decybele. Dzieki skali logarytmicznej operujemy wygodnymi liczbowo wartosciami, unikajac notacji wykladniczej.

Istnieje niepisana konwencja: dBW stosuje sie dla mocy nadajnikow (rzad wielkosci 1 W, 10 W, 100 W), zas dBm dla odbiornikow i urzadzen abonenckich (mW). Nie jest to jednak sztywna regula – kazdy producent moze wybrac dogodniejsza jednostke. W katalogach sprzetu telekomunikacyjnego czesto spotyka sie obie jednostki, dlatego inzynier powinien umiec je biezgle przeliczac. Zrozumienie relacji dBm-dBW jest szczegolnie istotne przy projektowaniu laczy, gdzie sumaryczne wzmocnienia i tlumienia wyrazone w dB dodaje sie do absolutnego poziomu mocy nadajnika, aby otrzymac poziom mocy na odbiorniku.

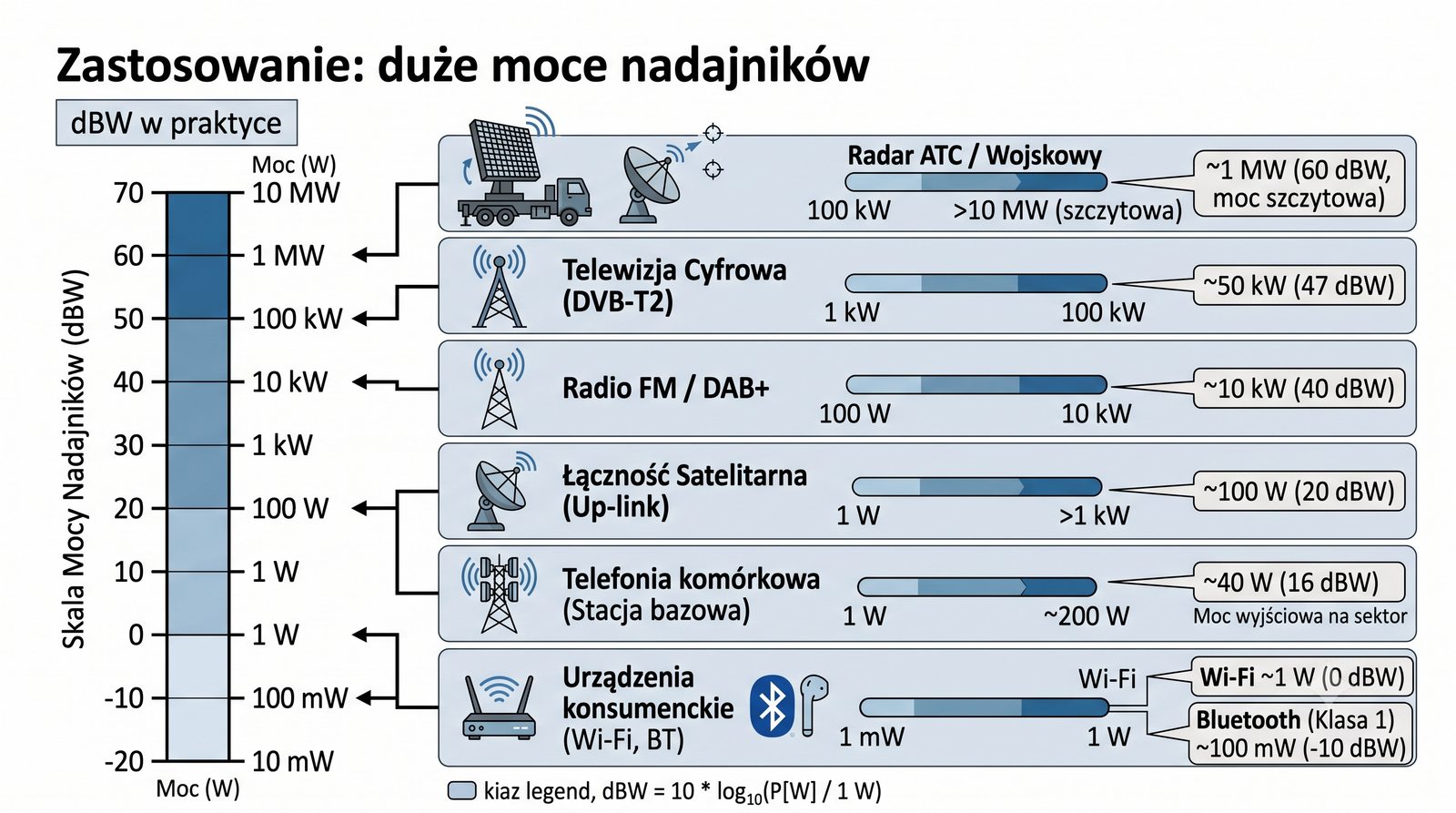

dBW jest szczegolnie wygodny przy opisywaniu duzych mocy nadajnikow, gdzie wartosci w watach siegaja tysiecy, a nawet milionow watow. Nadajnik Bluetooth klasy 2 ma moc 2,5 mW, czyli -26 dBW (4 dBm). Router Wi-Fi 100 mW to -10 dBW (20 dBm). Telefon komorkowy w momencie nadawania moze osiagac 2 W = 3 dBW (33 dBm). Stacja bazowa GSM 20 W to 13 dBW (43 dBm). Nadajnik FM 10 kW to 40 dBW (70 dBm), a radar lotniczy 1 MW to 60 dBW (90 dBm).

Jak widac, dBW utrzymuje wartosci w przedziale -30 do +60 dla wiekszosci nadajnikow, podczas gdy dBm wymagalby zakresu 0 do 90. To wlasnie dlatego przy duzych mocach preferuje sie dBW – wartosci sa mniejsze i latwiejsze w operacjach arytmetycznych. W projektowaniu laczy radiowych czesto spotyka sie parametr EIRP (Effective Isotropic Radiated Power) wyrazany w dBm lub dBW. EIRP oblicza sie jako moca nadajnika plus zysk anteny (w dBi) minus straty w kablach, a nastepnie wyrazany jest w dBm lub dBW. Znajomosc tych przeliczen jest niezbedna przy planowaniu sieci i uzyskiwaniu pozwoleń nadawczych.

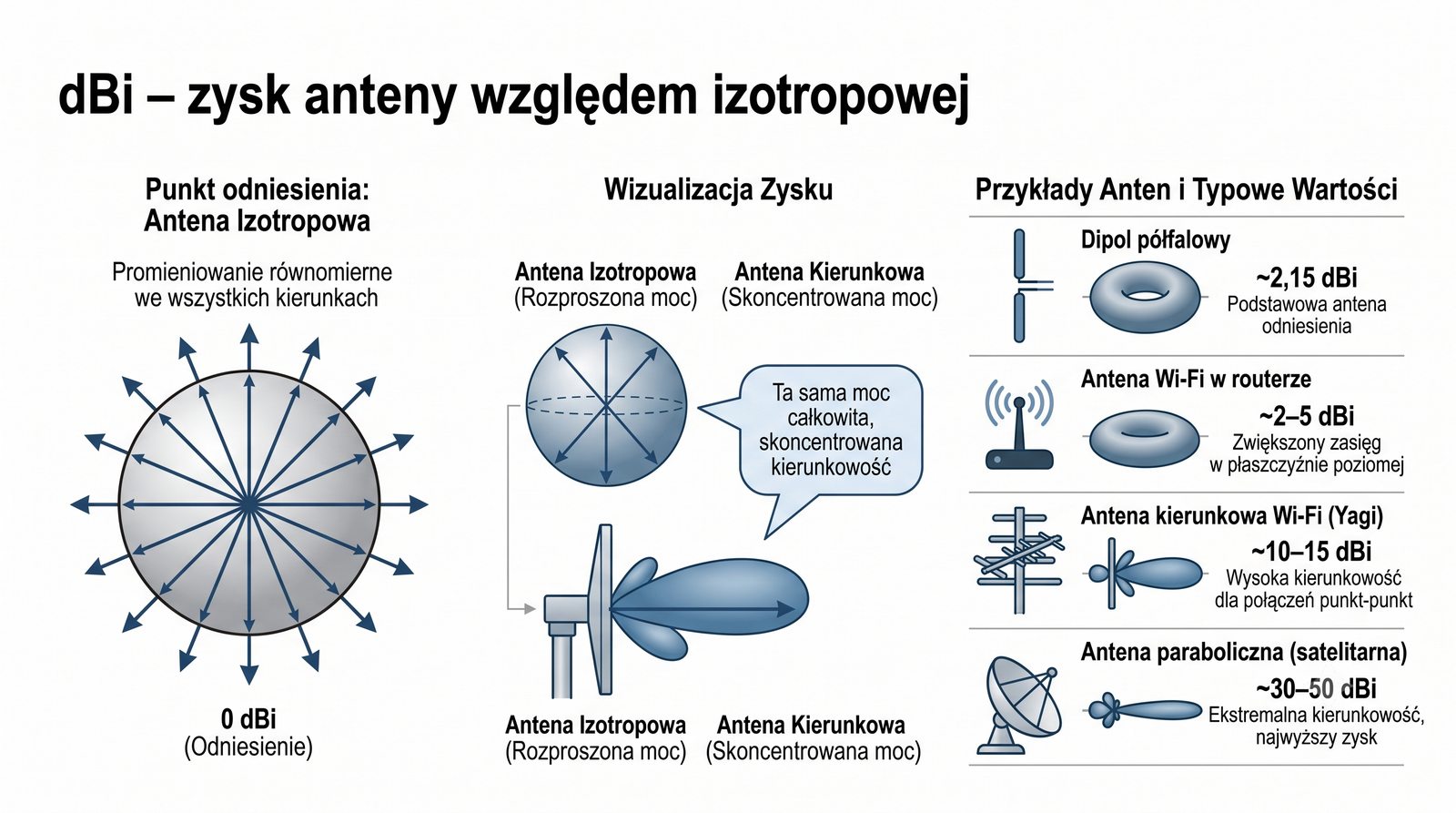

dBi (decybele wzgledem anteny izotropowej) jest jednostka zysku anteny stosowana w telekomunikacji do porownywania charakterystyk promieniowania. Antena izotropowa to teoretyczny model punktowego radiatora emitujacego moc rownomiernie we wszystkich kierunkach – jej zysk wynosi 0 dBi. W rzeczywistosci taka antena nie istnieje, ale stanowi wygodne odniesienie. Typowy dipol polfalowy ma zysk okolo 2,15 dBi, antena panelowa Wi-Fi 5-10 dBi, antena kierunkowa Yagi 10-15 dBi, a antena paraboliczna 30-50 dBi. Większy zysk anteny oznacza, że energia jest skupiana w wezszej wiazce, co zwieksza zasięg w danym kierunku.

Znajomosc dBi jest kluczowa przy projektowaniu systemow radiowych. W bilansie mocy lacza zysk anteny nadawczej i odbiorczej (w dBi) dodaje sie do mocy nadajnika, poprawiajac calkowity budzet mocy. Wybor anteny o odpowiednim zysku zalezy od zastosowania – anteny dookólne (o malym zysku) stosuje sie w stacjach bazowych GSM, gdzie potrzebne jest pokrycie 360 stopni. Anteny kierunkowe (o duzym zysku) stosuje sie w laczech punkt-punkt, np. mostach Wi-Fi na duze odleglosci. Nalezy pamietac, ze zysk anteny mierzy sie zawsze w tych samych jednostkach (dBi lub dBd), aby umozliwic porownanie roznych konstrukcji.

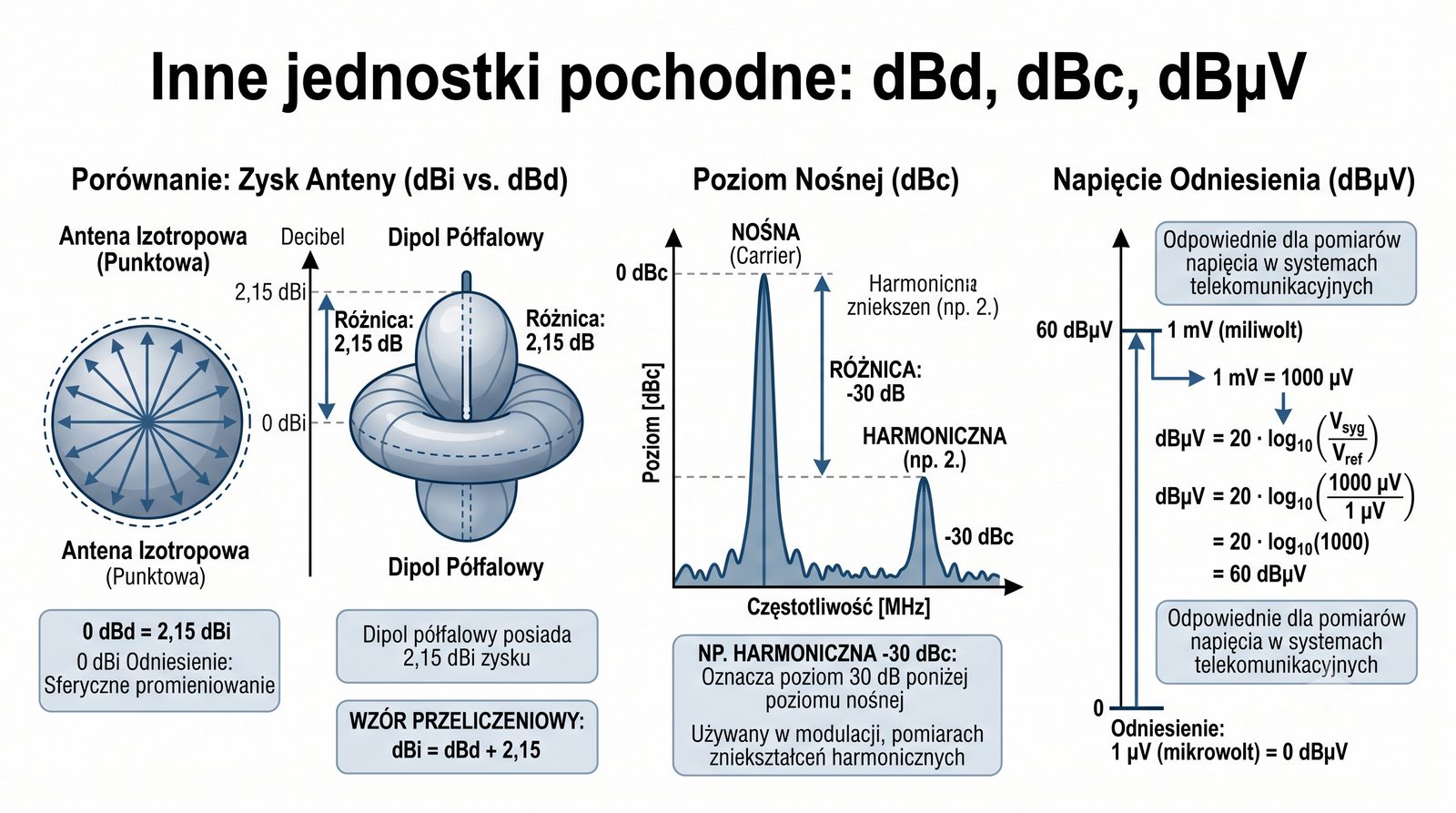

Oprocz dBi, w telekomunikacji stosuje sie inne jednostki pochodne decybela. dBd (decybele wzgledem dipola polfalowego) jest historyczna jednostka zysku anteny, wciaz spotykana w starszych dokumentacjach. Poniewaz dipol polfalowy ma zysk 2,15 dBi, przelicznik wynosi: dBi = dBd + 2,15. dBc (decybele wzgledem nosnej) sluzy do okreslania poziomu sygnalow niepozadanych, takich jak harmoniczne czy szum fazowy, wzgledem mocy fali nosnej. Na przyklad harmoniczna -30 dBc oznacza, ze jest 30 dB ponizej poziomu nosnej.

dBµV (decybele wzgledem 1 mikrowolta) jest jednostka napiecia stosowana w pomiarach odbiornikow i systemow telewizyjnych. Wzor: dBµV = 20 * log10(V / 1 µV). Dla typowej impedancji 50 omow, 0 dBm odpowiada okolo 107 dBµV (czyli 224 mV). dBµV jest czesto uzywany w specyfikacjach czulosci odbiornikow TV i satelitarnych oraz w pomiarach kompatybilnosci elektromagnetycznej (EMC). Znajomosc tych wszystkich jednostek jest niezbedna dla inzyniera telekomunikacji, gdyz kazda z nich znajduje zastosowanie w innych obszarach – dBd w antenach, dBc w analizie spektralnej, a dBµV w pomiarach napiecia na wejsciach odbiornikow.

Tabela jednostek decybelowych stanowi wygodne podsumowanie wszystkich poznanych jednostek pochodnych. dB to stosunek mocy (bezwymiarowy), uzywany do opisu wzmocnienia, tlumienia i stosunku sygnal-szum (SNR). dBm wyrazamoc absolutna wzgledem 1 mW, stosowany dla mocy malych i srednich (odbiorniki, routery). dBW wyrazamoc absolutna wzgledem 1 W, stosowany dla duzych mocy (nadajniki). dBi to zysk anteny wzgledem anteny izotropowej, dBd wzgledem dipola polfalowego, dBc wzgledem nosnej, a dBµV wzgledem 1 mikrowolta. Kazda jednostka ma swoje charakterystyczne zastosowanie i wzor obliczeniowy.

Wazne jest, aby nie mylic tych jednostek – blad w oznaczeniu moze prowadzic do powaznych pomylek projektowych. Na przyklad podanie mocy nadajnika jako 30 dB zamiast 30 dBm pozostawia watpliwosc, czy chodzi o stosunek, czy o moc absolutna. W profesjonalnych dokumentacjach technicznych zawsze podaje sie pelna nazwe jednostki. Znajomosc tabeli jednostek decybelowych i umiejetnosc szybkiego przeliczania miedzy nimi jest cecha wykwalifikowanego inzyniera telekomunikacji. W dalszej czesci kursu jednostki te beda uzywane w obliczeniach bilansu mocy laczy i projektowaniu systemow.

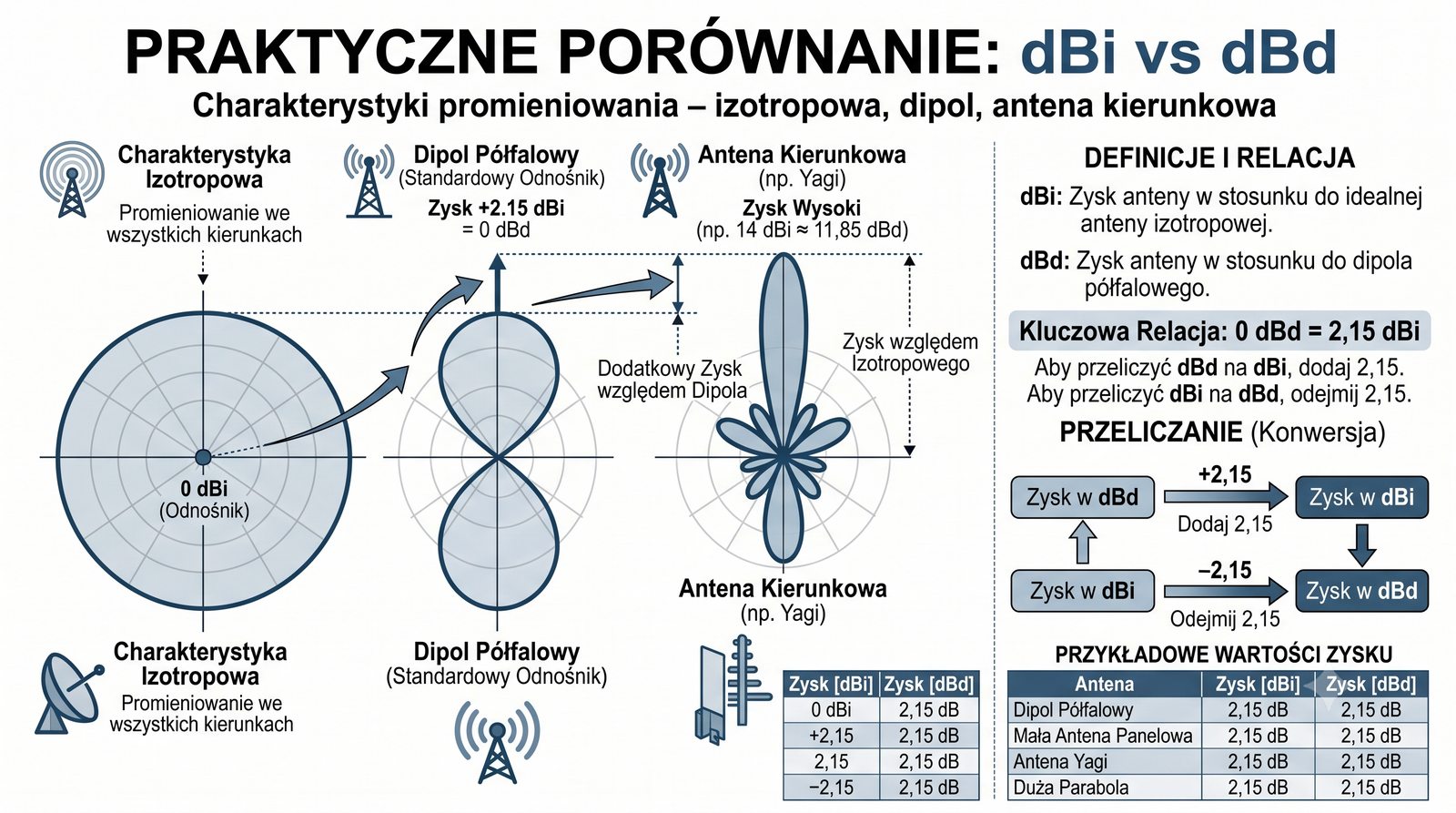

Porownanie dBi i dBd jest czesto zrodlem nieporozumien wsrod poczatkujacych inzynierow. Antena izotropowa (odniesienie dla dBi) jest konstrukcja teoretyczna – idealny radiator punktowy, ktory nie istnieje w rzeczywistosci. Dipol polfalowy (odniesienie dla dBd) jest natomiast rzeczywista antena, ktora mozna zbudowac i zmierzyc. Roznica miedzy nimi wynosi 2,15 dB – tyle wlasnie wynosi zysk dipola polfalowego wzgledem anteny izotropowej. Oznacza to, ze 0 dBd = 2,15 dBi, a przelicznik wynosi: dBi = dBd + 2,15 lub dBd = dBi - 2,15.

Wspolczesnie producenci anten czesciej podaja zysk w dBi, poniewaz wartosc liczbowa jest wieksza i wyglada korzystniej w karcie katalogowej. Na przyklad antena o zysku 10 dBd ma zysk 12,15 dBi – roznica 2,15 dB moze byc istotna przy porownywaniu ofert. Inzynier powinien zawsze sprawdzac, w jakiej jednostce podano zysk anteny, i w razie potrzeby dokonac przeliczenia. W bilansie mocy lacza konsekwentne uzywanie dBi (lub dBd) dla wszystkich anten zapewnia poprawnosc obliczen. Wiecekszosc nowoczesnych narzedzi projektowych (np. Radio Mobile, EDX SignalPro) uzywa dBi jako standardu.

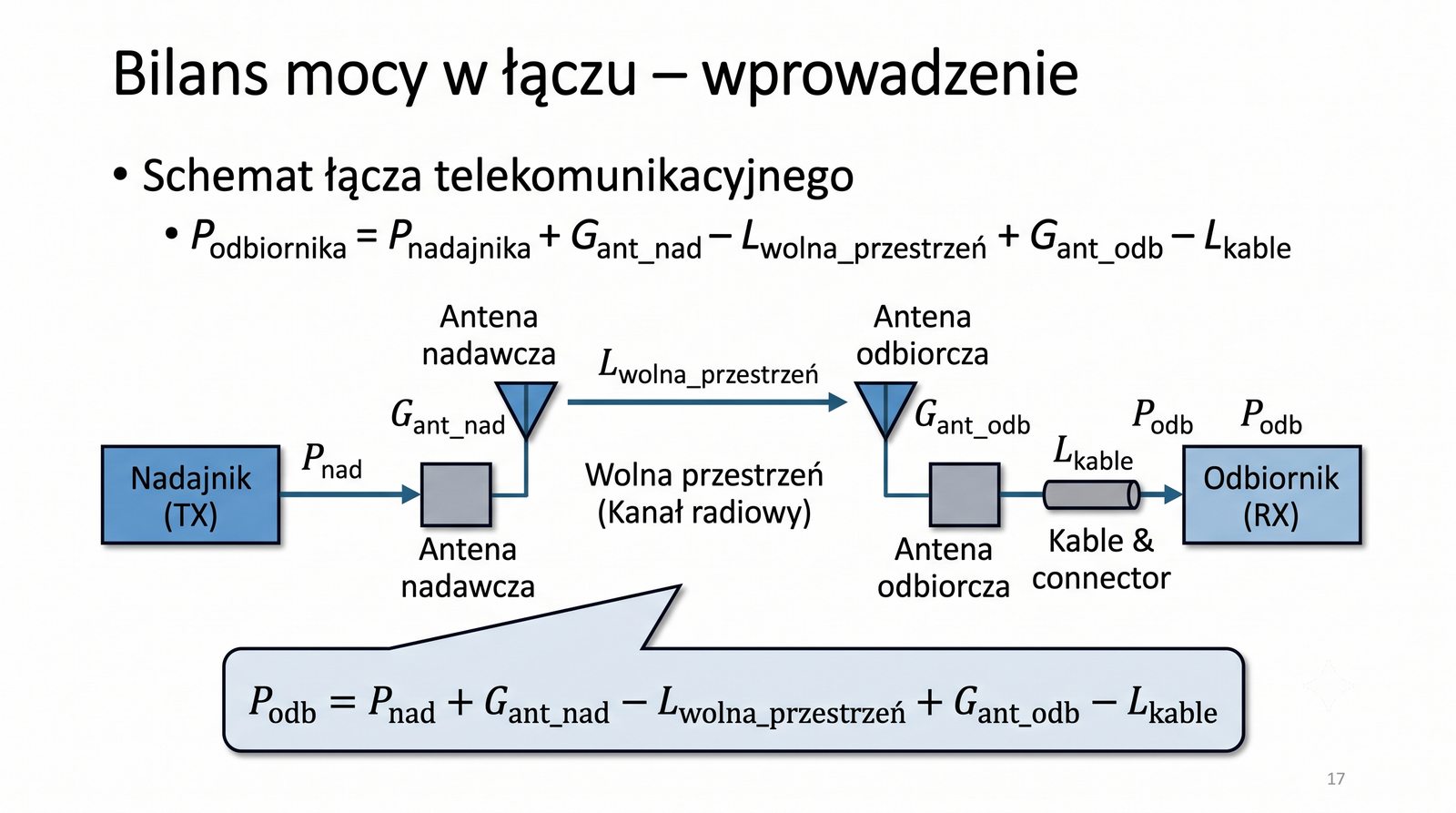

Bilans mocy w laczu (link budget) to fundamentalna koncepcja w projektowaniu systemow telekomunikacyjnych. Kazde lacze komunikacyjne sklada sie z nadajnika, kabli i zlaczy, anteny nadawczej, wolnej przestrzeni, anteny odbiorczej oraz odbiornika. Kazdy z tych elementow wnosi wzmocnienie (dodatnie) lub tlumienie (ujemne) wyrazone w dB. Obliczenie bilansu mocy polega na dodaniu wszystkich wzmocnien i odjeciu wszystkich tlumien od mocy nadajnika. Wynikiem jest moc odebrana na wejsciu odbiornika, ktora musi byc wieksza (lub rowna) od czulosci odbiornika, aby lacze dzialalo poprawnie.

W praktyce bilans mocy uwzglednia dodatkowo margines zaniku (fade margin), ktory kompensuje nieprzewidziane tlumienia spowodowane warunkami atmosferycznymi, przeszkodami lub starzeniem sie sprzetu. Typowy margines zaniku dla laczy radiowych wynosi 10-20 dB. Dla laczy swiatlowodowych margines jest mniejszy (3-5 dB), poniewaz tlumienie swiatlowodu jest stabilne i przewidywalne. Obliczenie bilansu mocy jest pierwszym krokiem przy projektowaniu dowolnego lacza – od domowej sieci Wi-Fi po satelitarne lacze komunikacyjne. Programy do symulacji sieci bezprzewodowych automatycznie wykonuja te obliczenia, ale inzynier powinien rozumiec podstawowa koncepcje i umiec ja zweryfikowac.

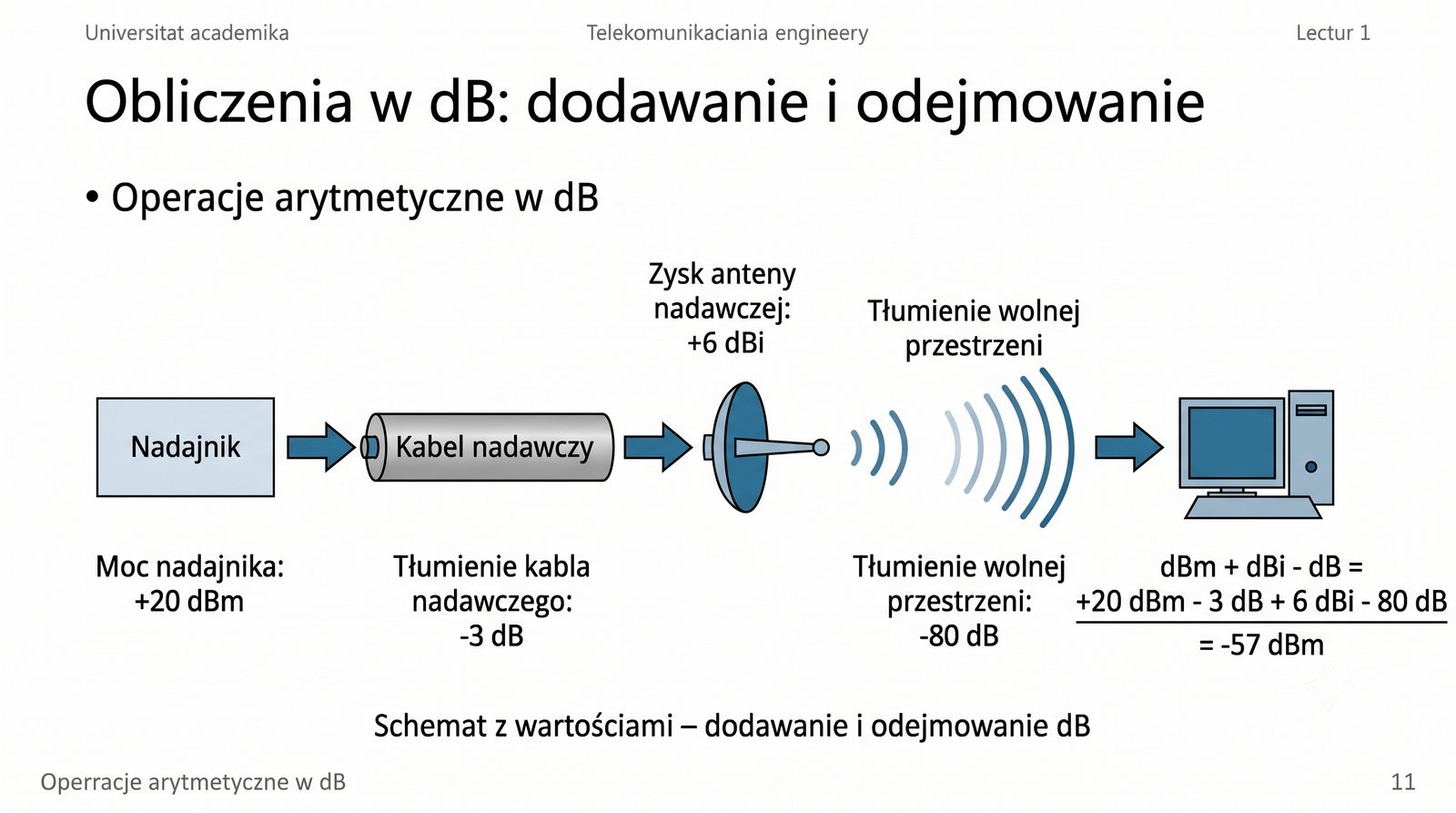

Obliczenia w dB charakteryzuja sie ogromna prostota – zamiast mnozyc i dzielic stosunki mocy, dodajemy i odejmujemy wartosci w dB. Na przyklad, jesli nadajnik ma moc +20 dBm, kabel tlumi -3 dB, antena nadawcza wzmacnia +6 dBi, wolna przestrzen tlumi -80 dB, antena odbiorcza wzmacnia +3 dBi, a kabel odbiorczy tlumi -2 dB, to moc na odbiorniku wynosi: 20 - 3 + 6 - 80 + 3 - 2 = -56 dBm. To znacznie prostsze niz mnozenie stosunkow liniowych: 100 mW * 0,5 * 4 * 0,00000001 * 2 * 0,63.

Wazne zasady: dB + dB = dB (stosunek + stosunek = stosunek), dB + dBm = dBm (wzmocnienie + moc = moc), dBm + dBm = blad (nie mozna bezposrednio dodawac dwoch mocy absolutnych w dB). Aby dodac dwie moce w dBm, nalezy najpierw przeliczyc je na waty, dodac, a nastepnie przeliczyc spowrotem na dBm. W praktyce rzadko zachodzi taka potrzeba – zazwyczaj sumujemy moce roznych zrodel (np. szumow), a nie dodajemy moce tego samego sygnalu. Znajomosc tych reguł jest niezbedna do poprawnego projektowania i analizy systemow telekomunikacyjnych.

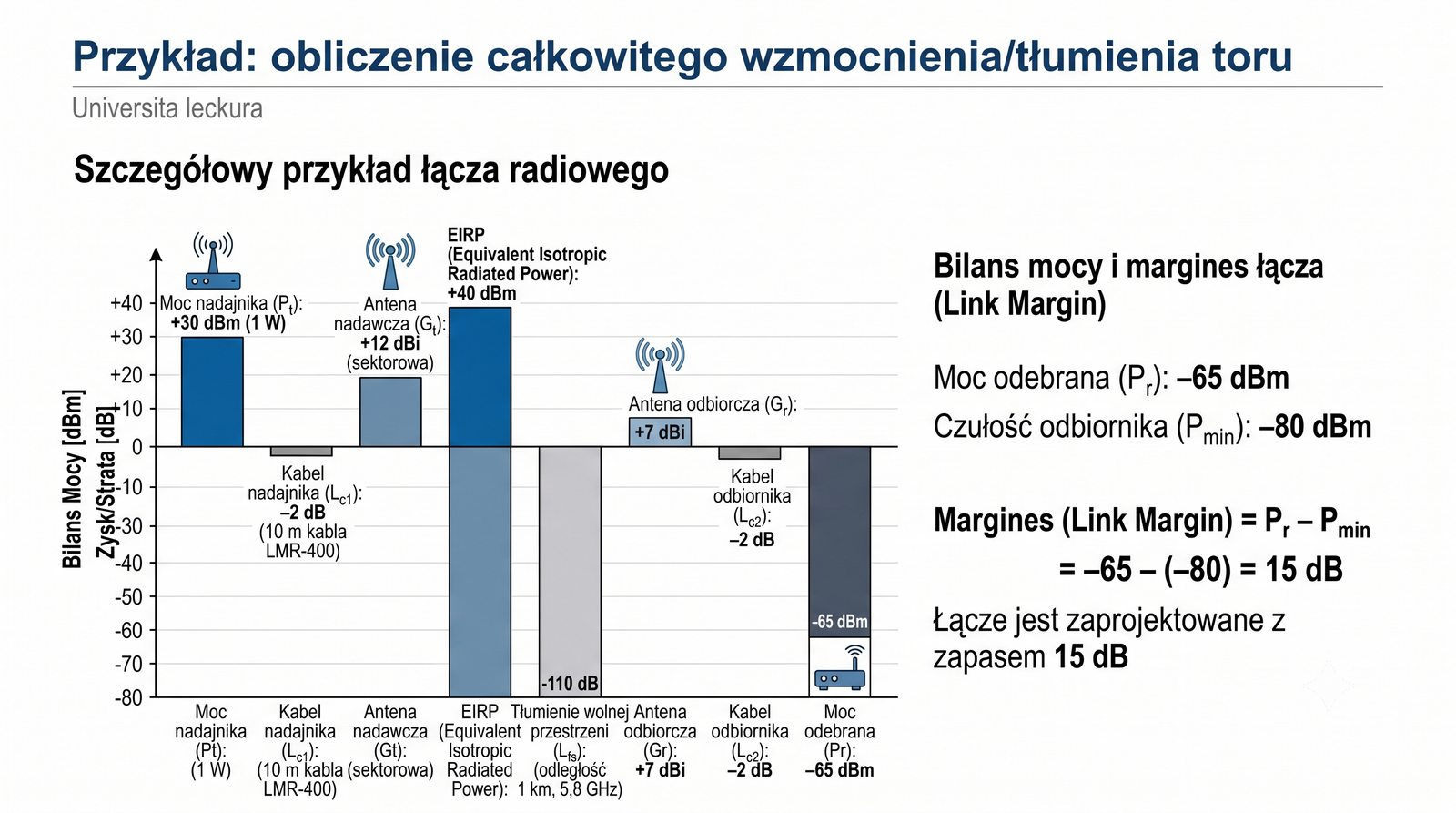

Szczegolowy przyklad obliczenia bilansu mocy dla lacza radiowego na pasmie 5,8 GHz o dlugosci 1 km: nadajnik 30 dBm (1 W), kabel nadajnika -2 dB (10 m kabla LMR-400), antena nadawcza 12 dBi (sektorowa), tlumienie wolnej przestrzeni -110 dB, antena odbiorcza 6 dBi (panelowa), kabel odbiornika -1 dB (2 m). Moc odebrana wynosi: 30 - 2 + 12 - 110 + 6 - 1 = -65 dBm. Czulosc odbiornika to -80 dBm, wiec margines mocy (link margin) wynosi -65 - (-80) = 15 dB. Oznacza to, ze lacze ma zapas 15 dB, ktory moze skompensowac dodatkowe tlumienia (opady atmosferyczne, przeszkody, starzenie sie sprzetu).

Taki przyklad pokazuje, jak w praktyce wyglada projektowanie lacza radiowego. Inzynier dobiera komponenty tak, aby margines mocy byl dodatni i wynosil co najmniej 10-20 dB dla laczy niezbednych lub 3-5 dB dla laczy mniej krytycznych. Parametr EIRP (moc wypromieniowana izotropowo) wynosi w tym przypadku: 30 dBm - 2 dB + 12 dBi = 40 dBm (10 W). EIRP jest parametrem regulowanym przez urzedy komunikacji elektronicznej – dla pasma 5,8 GHz w wiekszosci krajow limit wynosi 36 dBm (4 W) dla urzadzen bez licencji. Projektant musi uwzgledniac te ograniczenia prawne.

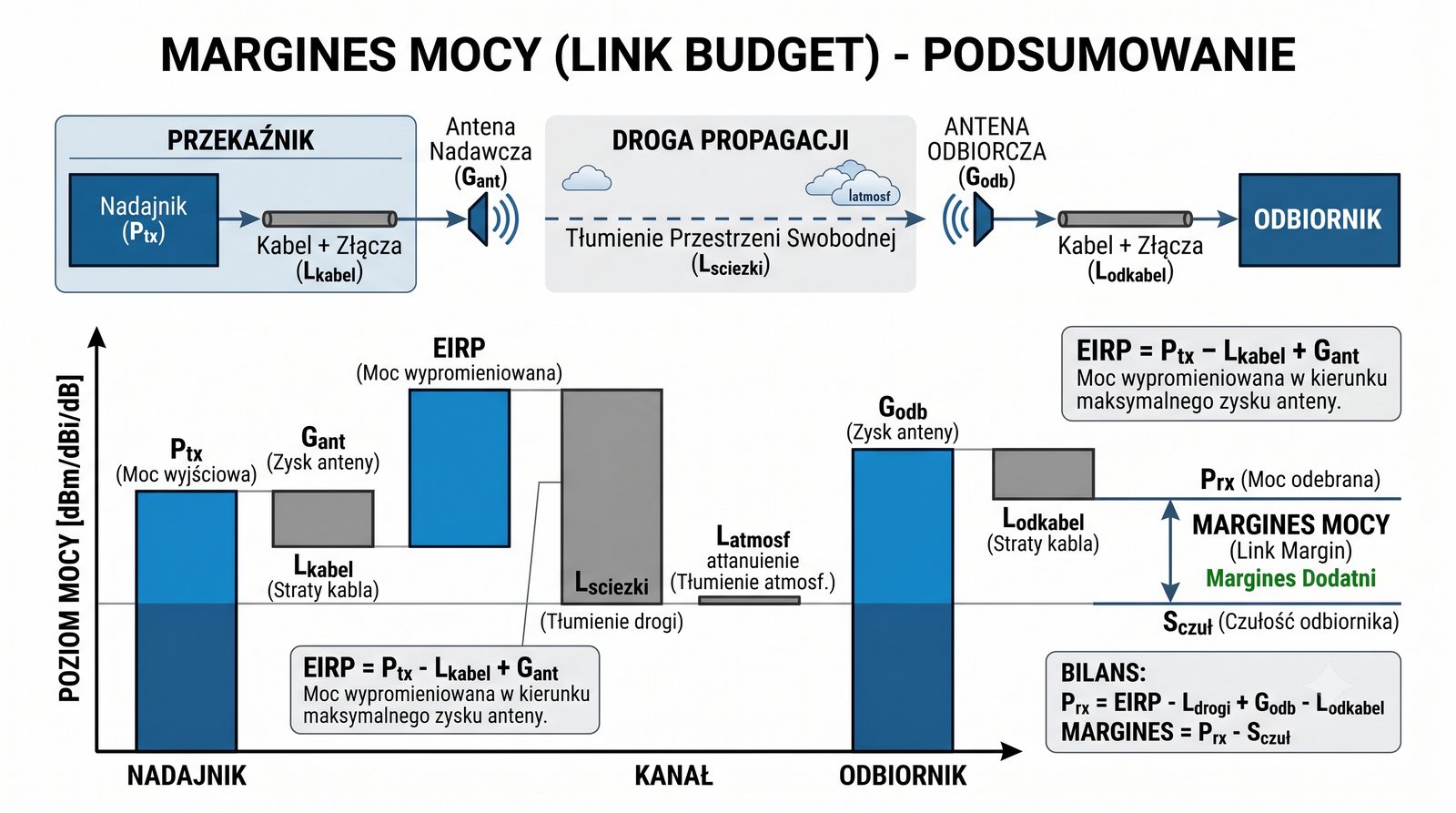

Margines mocy (link margin lub fade margin) jest kluczowym parametrem okreslajacym niezawodnosc lacza. Oblicza sie go jako roznice miedzy moca odebrana a czuloscia odbiornika, wyrazona w dB. Dodatni margines oznacza, ze lacze ma zapas mocy – im wiekszy margines, tym bardziej niezawodne lacze. Dla laczy krytycznych (lacza swiatlowodowe, systemy ratunkowe) wymaga sie marginesu 15-20 dB. Dla laczy mniej waznych (lacza Wi-Fi w domu) wystarcza 3-5 dB. W tabeli przedstawiono pelny bilans mocy wraz z EIRP, tlumieniem wolnej przestrzeni i ostatecznym marginesem.

Warto zwrocic uwage na parametr EIRP (Effective Isotropic Radiated Power) – moc, jaka wyemitowalaby antena izotropowa, aby uzyskac taka sama gestosc mocy w kierunku maksymalnego zysku rzeczywistej anteny. EIRP = P_tx - L_kabel + G_ant, gdzie wszystkie wartosci sa w dB. EIRP wyrazany w dBm lub dBW jest parametrem regulowanym prawnie – kazdy kraj okresla maksymalny dopuszczalny EIRP dla danego pasma i zastosowania. Na przyklad w Europie limit EIRP dla Wi-Fi w pasmie 2,4 GHz wynosi 20 dBm (100 mW). Przekroczenie limitu moze skutkowac zakloceniami innych urzadzen i konsekwencjami prawnymi.

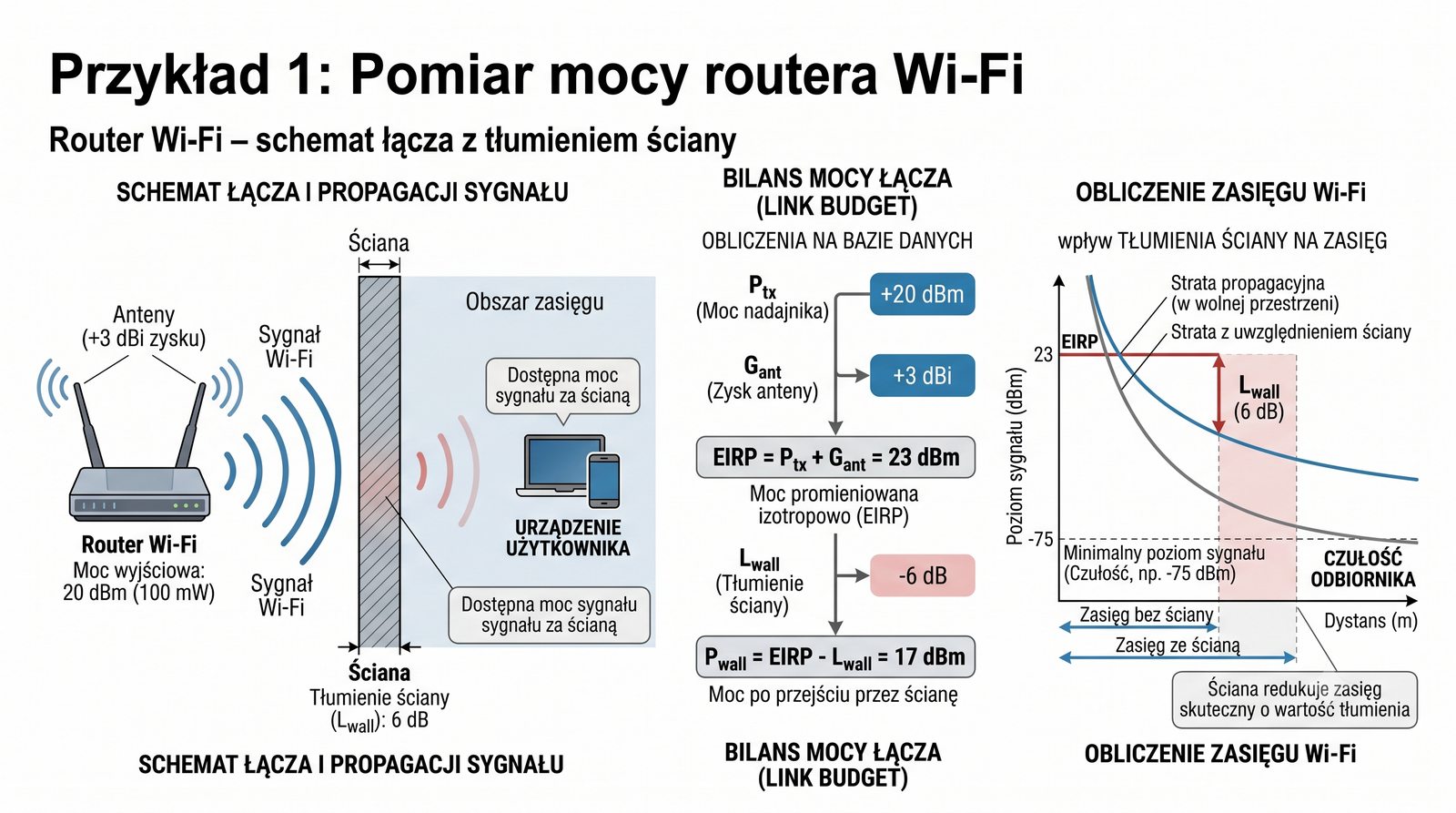

Przyklad z routerem Wi-Fi ilustruje zastosowanie decybeli w codziennej praktyce. Router o mocy 20 dBm (100 mW) z antena 3 dBi emituje sygnal, ktory napotyka sciane o tlumieniu 6 dB. Moc odebrana po drugiej stronie sciany wynosi: 20 dBm + 3 dBi - 6 dB = 17 dBm, co odpowiada okolo 50 mW. To nadal silny sygnal – problem pojawia sie dopiero przy kilku scianach (kazda dodaje 3-10 dB tlumienia) i wiekszych odleglosciach (tlumienie wolnej przestrzeni rosnie kwadratowo). Dla typowego domu jednorodzinnego calkowite tlumienie moze siegac 60-80 dB, co przy czulosci odbiornika -80 dBm daje margines zaledwie kilku decybeli.

W praktyce projektowania sieci Wi-Fi inzynierowie uzywaja decybeli do: oszacowania zasiegu, wyboru odpowiedniej anteny, okreslenia liczby potrzebnych punktow dostepowych oraz diagnostyki problemow. Narzedzia takie jak inSSIDer, Ekahau HeatMapper czy metrologia Wi-Fi w smartfonie wyswietlaja poziomy sygnalu w dBm. Silny sygnal to -30 do -50 dBm, sredni to -50 do -70 dBm, slaby to -70 do -90 dBm. Poniezej -90 dBm polaczenie jest niemozliwe lub bardzo niestabilne. Znajomosc tych wartosci pozwala szybko diagnozowac problemy z zasiegiem sieci bezprzewodowej.

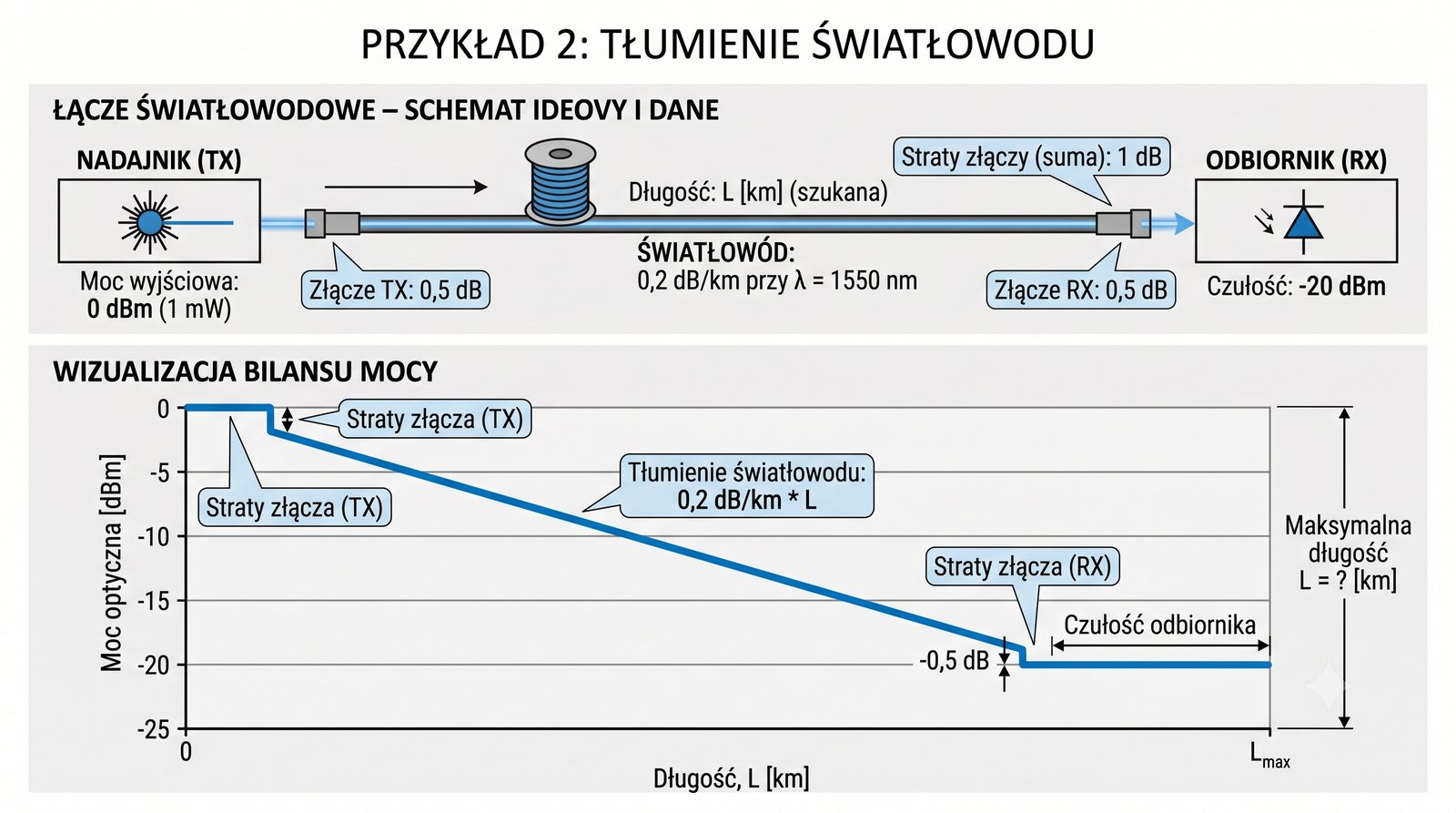

Lacze swiatlowodowe to przyklad, gdzie decybele sa niezbedne do obliczenia maksymalnej dlugosci lacza bez wzmacniacza. Typowy swiatlowod jednomodowy przy dlugosci fali 1550 nm ma tlumienie okolo 0,2 dB/km. Nadajnik o mocy 0 dBm (1 mW) i odbiornik o czulosci -20 dBm daja budzet mocy 20 dB. Po odjeciu strat na zlaczach (okolo 1 dB) pozostaje 19 dB na samo tlumienie swiatlowodu, co pozwala na dlugosc lacza: 19 dB / 0,2 dB/km = 95 km. To teoretyczne maksimum – w praktyce projektuje sie krotsze odcinki, pozostawiajac margines 3-5 dB na starzenie sie komponentow i rezerwe.

Dla dluzszych odcinkow stosuje sie wzmacniacze optyczne EDFA (Erbium-Doped Fiber Amplifier), ktore zapewniaja wzmocnienie 20-30 dB bez koniecznosci konwersji optyczno-elektrycznej. Lacza transoceaniczne, majace tysiace kilometrow, wymagaja wielu takich wzmacniaczy rozmieszczonych co 80-120 km. Obliczenia bilansu mocy dla swiatlowodow sa prostsze niz dla laczy radiowych, poniewaz tlumienie swiatlowodu jest stabilne, przewidywalne i niezalezne od warunkow atmosferycznych. Wspolczesne systemy WDM (Wavelength Division Multiplexing) przesylaja jednoczesnie 80-160 kanalow w jednym swiatlowodzie, kazdy o mocy rzedu 0-3 dBm. Decybele sa jezykiem projektanta takich systemow.

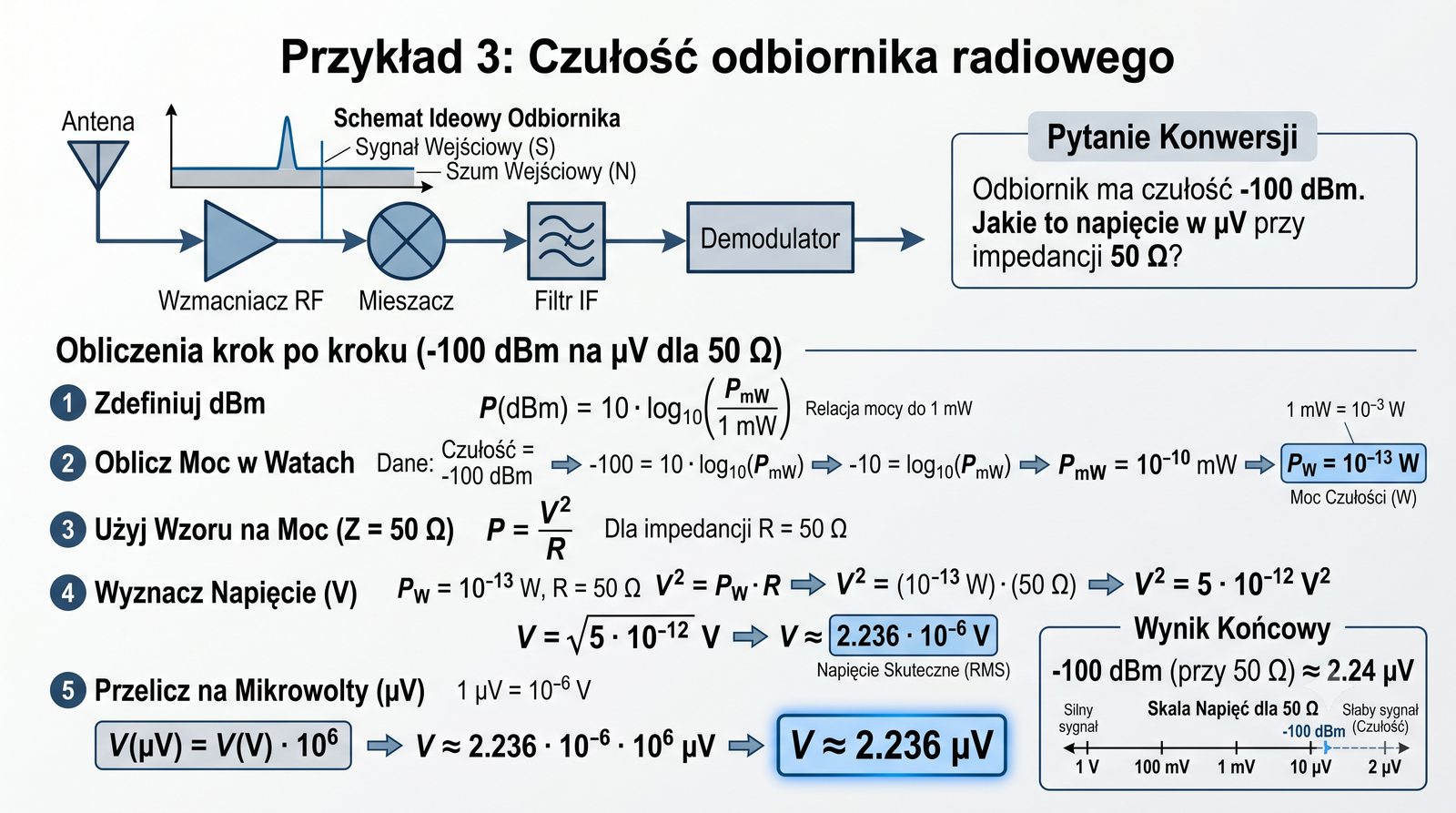

Przyklad obliczenia czulosci odbiornika pokazuje, jak przeliczac dBm na napiecie w mikrowoltach. Odbiornik o czulosci -100 dBm przy impedancji 50 omow: najpierw zamieniamy dBm na moc liniowa: P = 1 mW * 10^(-100/10) = 10^(-10) mW = 10^(-13) W. Nastepnie korzystamy ze wzoru P = V^2 / R, czyli V = sqrt(P * R) = sqrt(10^(-13) * 50) = sqrt(5 * 10^(-12)) = 2,236 * 10^(-6) V = 2,24 µV RMS. To bardzo male napiecie – porownywalne z napieciem szumow termicznych. W praktyce odbiorniki komunikacyjne maja czulosc od -90 dBm (slaby odbiornik) do -160 dBm (odbiorniki GPS).

Znajomosc przelicznika dBm na µV jest przydatna przy projektowaniu odbiornikow i doborze czesci ukladow (wzmacniacze niskoszumne, miksery, filtry). Dla typowej impedancji 50 omow, 0 dBm odpowiada napieciu 224 mV RMS. W systemach telewizyjnych (impedancja 75 omow) czesto podaje sie czulosc w dBµV. Przelicznik miedzy dBm a dBµV dla impedancji 50 omow wynosi: dBµV = dBm + 107. Dla 75 omow: dBµV = dBm + 108,75. W katalogach odbiornikow wartosci te sa zazwyczaj podane explicite, ale inzynier powinien umiec je samodzielnie obliczyc.

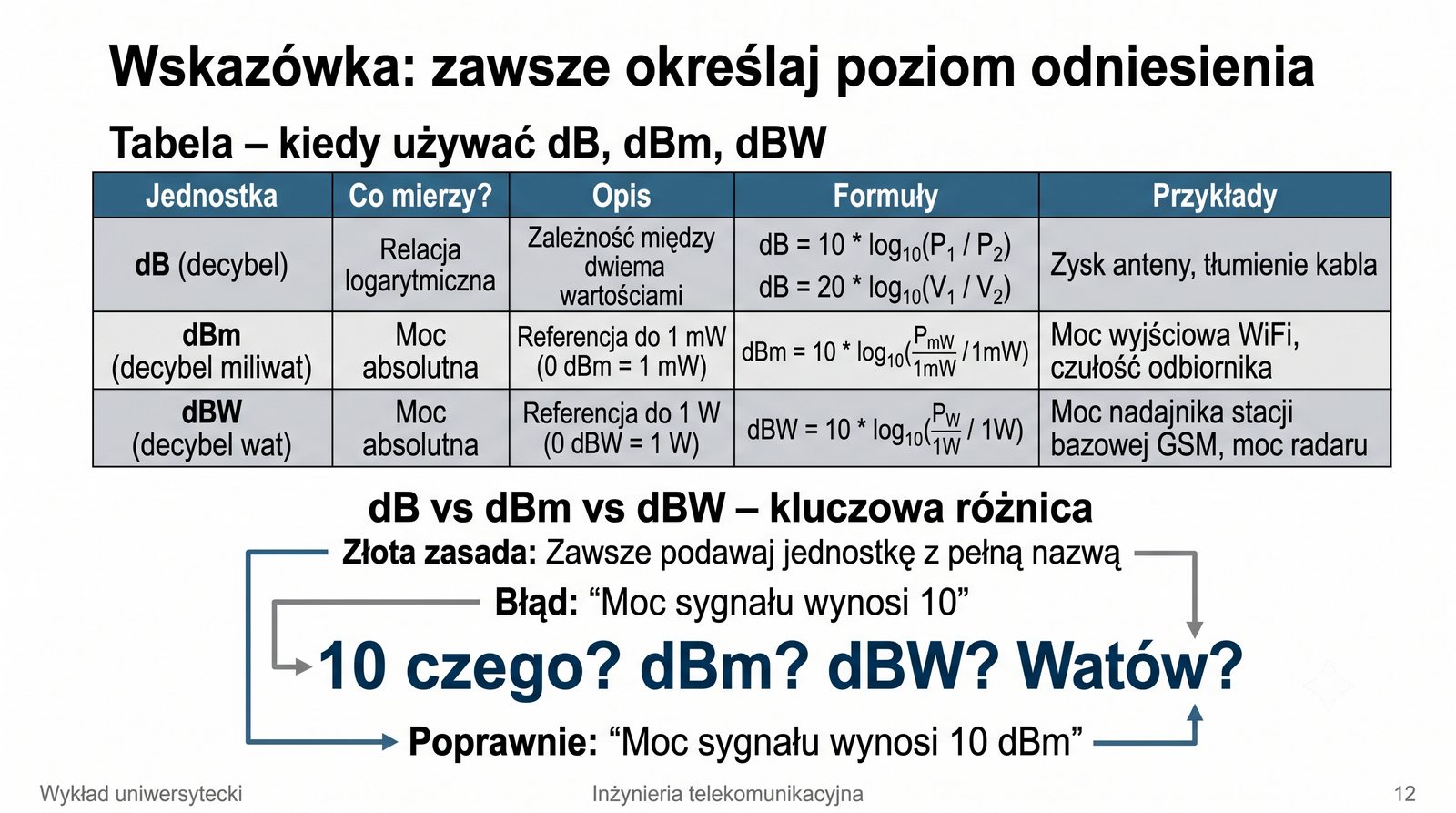

Najczestszym bledem poczatkujacych inzynierow jest pomijanie poziomu odniesienia przy podawaniu wartosci w decybelach. Stwierdzenie "moc sygnalu wynosi 10" jest bezwartosciowe bez okreslenia jednostki: 10 dBm? 10 dBW? 10 watow? Kazda z tych wartosci oznacza inna moc. Zlota zasada: zawsze podawaj jednostke z pelna nazwa. dB to zawsze stosunek dwoch mocy (bezwymiarowy), podczas gdy dBm i dBW to moce absolutne. Przyklad bledu: "moc nadajnika to 30 dB" – poprawne powinno byc "30 dBm" lub "wzmocnienie wzmacniacza 30 dB".

W profesjonalnych dokumentacjach technicznych i publikacjach naukowych przestrzega sie nastepujacych konwencji: dB do okreslania stosunkow (SNR, wzmocnienie, tlumienie), dBm/dBW do okreslania mocy absolutnej. W obliczeniach bilansu mocy wszystkie wartosci sa w dB lub w jednostkach absolutnych (dBm, dBW, dBi). Nigdy nie miesza sie dB z dBm bez zachowania ostroznosci – dodanie 30 dBm + 20 dB = 50 dBm jest poprawne, ale 30 dBm + 20 dBm jest bledem. Stosowanie tych zasad gwarantuje poprawnosc obliczen i jednoznacznosc komunikacji technicznej.

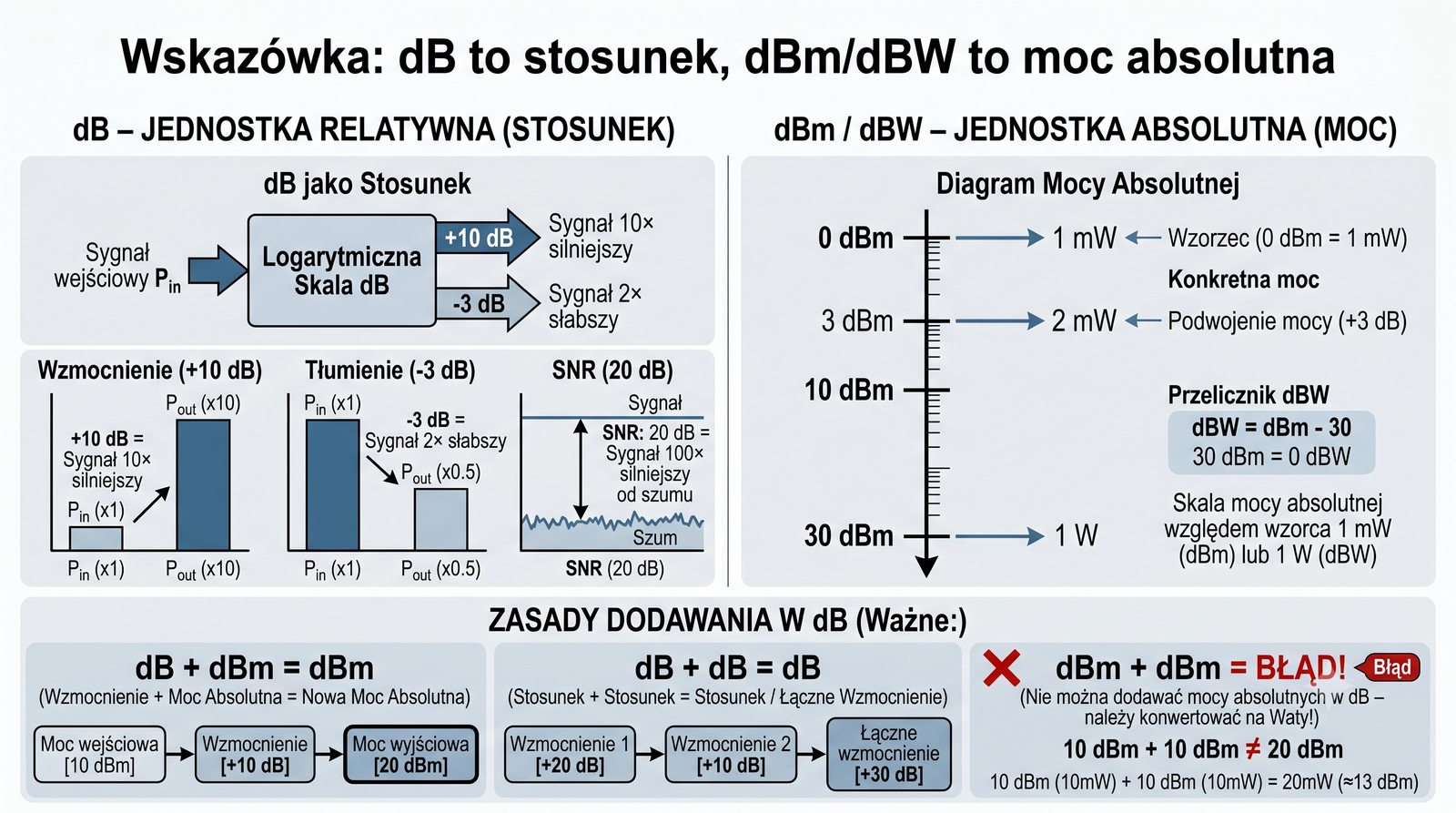

Kluczowa roznica miedzy dB a dBm/dBW polega na tym, ze dB opisuje stosunek dwoch mocy (jest bezwymiarowy), natomiast dBm i dBW opisuja moc absolutna (maja konkretne odniesienie). Wzmocnienie +10 dB oznacza, ze sygnal jest 10 razy silniejszy (stosunek). Moc 10 dBm oznacza konkretna wartosc: 10 mW. Tlumienie -3 dB oznacza, ze sygnal zmalał dwukrotnie. Moc -3 dBm to 0,5 mW. Tej roznicy nie wolno ignorowac, gdyz prowadzi do powaznych bledow projektowych. Na przyklad: wzmacniacz o wzmocnieniu 20 dB zwieksza moc z 0 dBm do 20 dBm, ale gdyby podac na wejscie -10 dBm, na wyjsciu otrzymamy 10 dBm, a nie 20 dBm.

W praktyce inzynierskiej dB jest uzywany do opisywania charakterystyk ukladow (wzmocnienie, tlumienie, pasmo przenoszenia, wspolczynnik szumu), zas dBm/dBW do opisywania poziomow sygnalow w konkretnych punktach ukladu. Reguły arytmetyki decybelowej: dB + dBm = dBm (wzmocnienie dodane do mocy daje nowa moc), dB + dB = dB (suma dwoch stosunkow), dBm - dBm = dB (roznica dwoch mocy to stosunek). Pamietanie tych prostych reguł pozwala uniknac bledow i przyspiesza obliczenia. W dokumentacjach technicznych zawsze sprawdzaj, czy podana wartosc jest w dB, dBm, czy dBW.

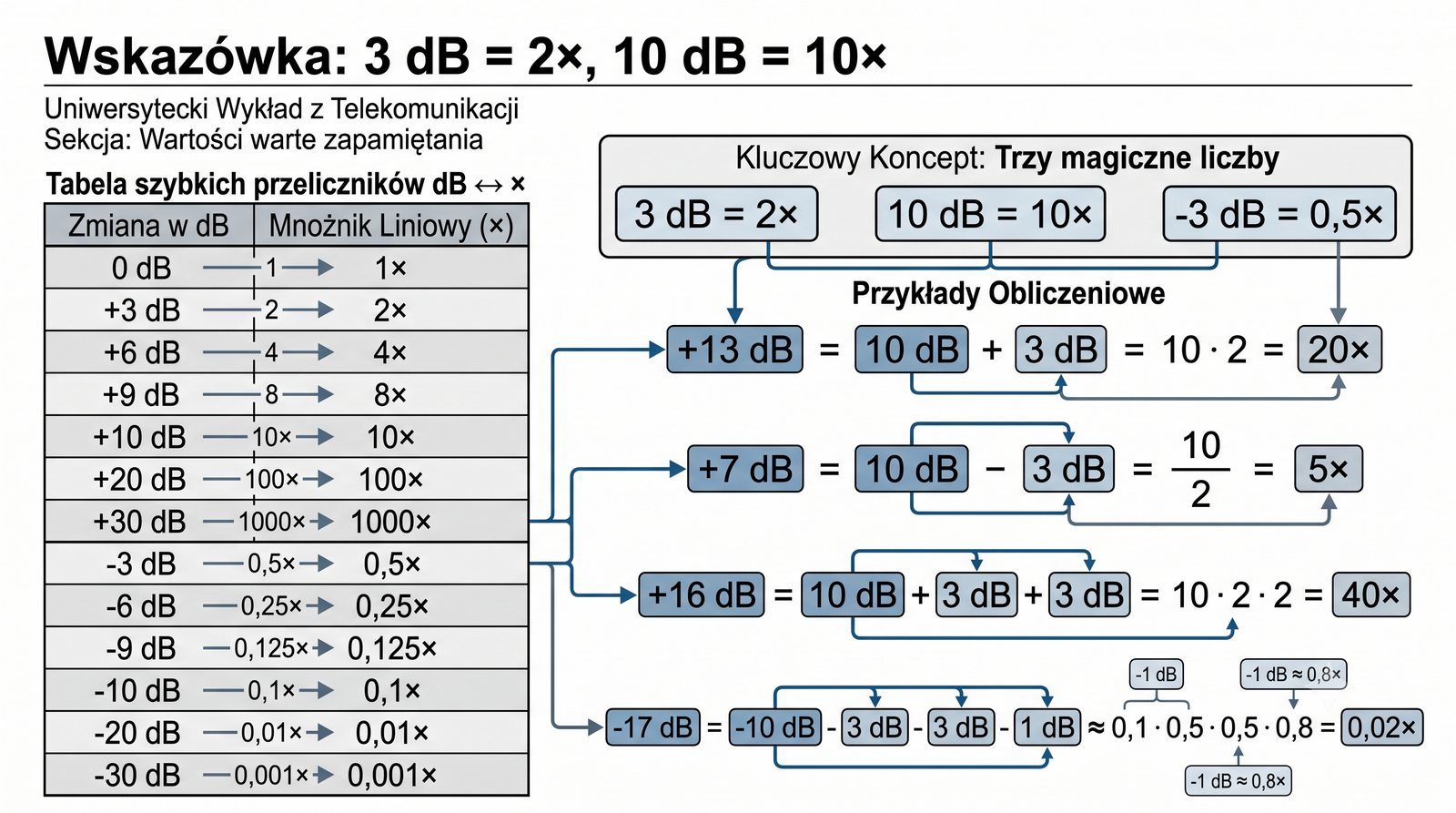

Trzy magiczne liczby w decybelach: 3 dB odpowiada podwojeniu mocy (2x), 10 dB odpowiada dziesieciokrotnemu zwiekszeniu mocy (10x), a -3 dB odpowiada polowie mocy (0,5x). Znajomosc tych wartosci pozwala na szybkie szacowanie wynikow bez uzycia kalkulatora. Na przyklad: +13 dB = 10 dB + 3 dB = 10 * 2 = 20x, +7 dB = 10 dB - 3 dB = 10 / 2 = 5x, +16 dB = 10 + 3 + 3 = 10 * 2 * 2 = 40x, -17 dB ≈ -10 - 3 - 3 - 1 ≈ 0,1 * 0,5 * 0,5 * 0,8 = 0,02x, +26 dB = 10 + 10 + 3 + 3 = 10 * 10 * 2 * 2 = 400x. Taka umiejetnosc jest nieoceniona podczas szybkich szacunkow w pracy projektowej.

Dla precyzyjnych obliczen stosuje sie wzor P_dB = 10 * log10(P1/P2) lub kalkulator, ale znajomosc przyblizen 3 dB i 10 dB pozwala na blyskawiczne oszacowanie rzedu wielkosci. Warto zapamietac jeszcze kilka wartosci: 1 dB ≈ 1,26x, 2 dB ≈ 1,58x, 4 dB ≈ 2,51x, 5 dB ≈ 3,16x, 6 dB ≈ 3,98x (w praktyce 4x), 7 dB ≈ 5x, 8 dB ≈ 6,31x, 9 dB ≈ 7,94x. Dzieki tym przyblizeniem mozna szybko oszacowac dowolny stosunek mocy. Na przyklad: +23 dB = 10 + 10 + 3 = 200x, -40 dB = -10 - 10 - 10 - 10 = 0,0001x. Systematyczne cwiczenie tych przelicznikow wyrabia intuicje decybelowa, niezbedna w codziennej pracy inzyniera.

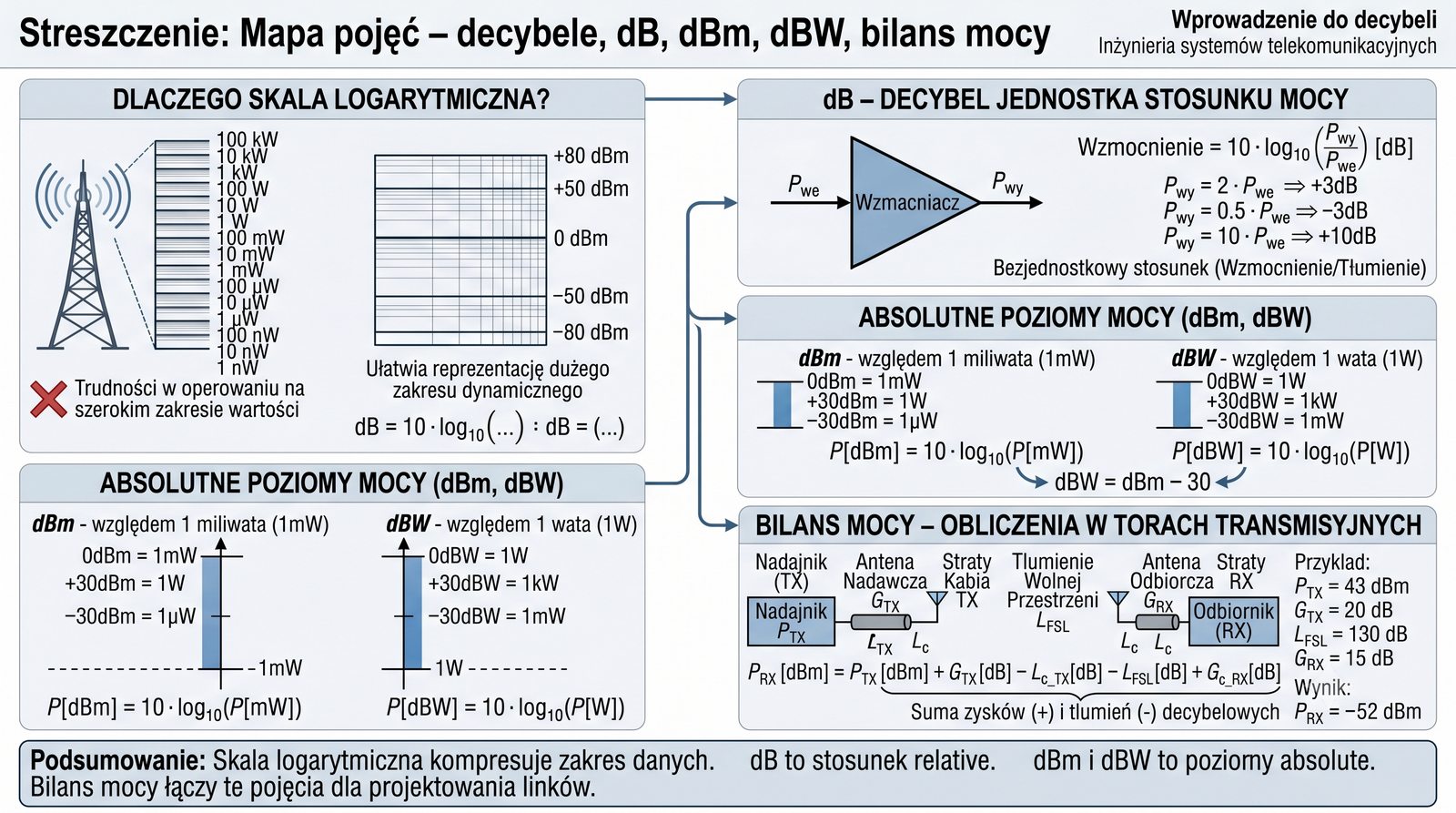

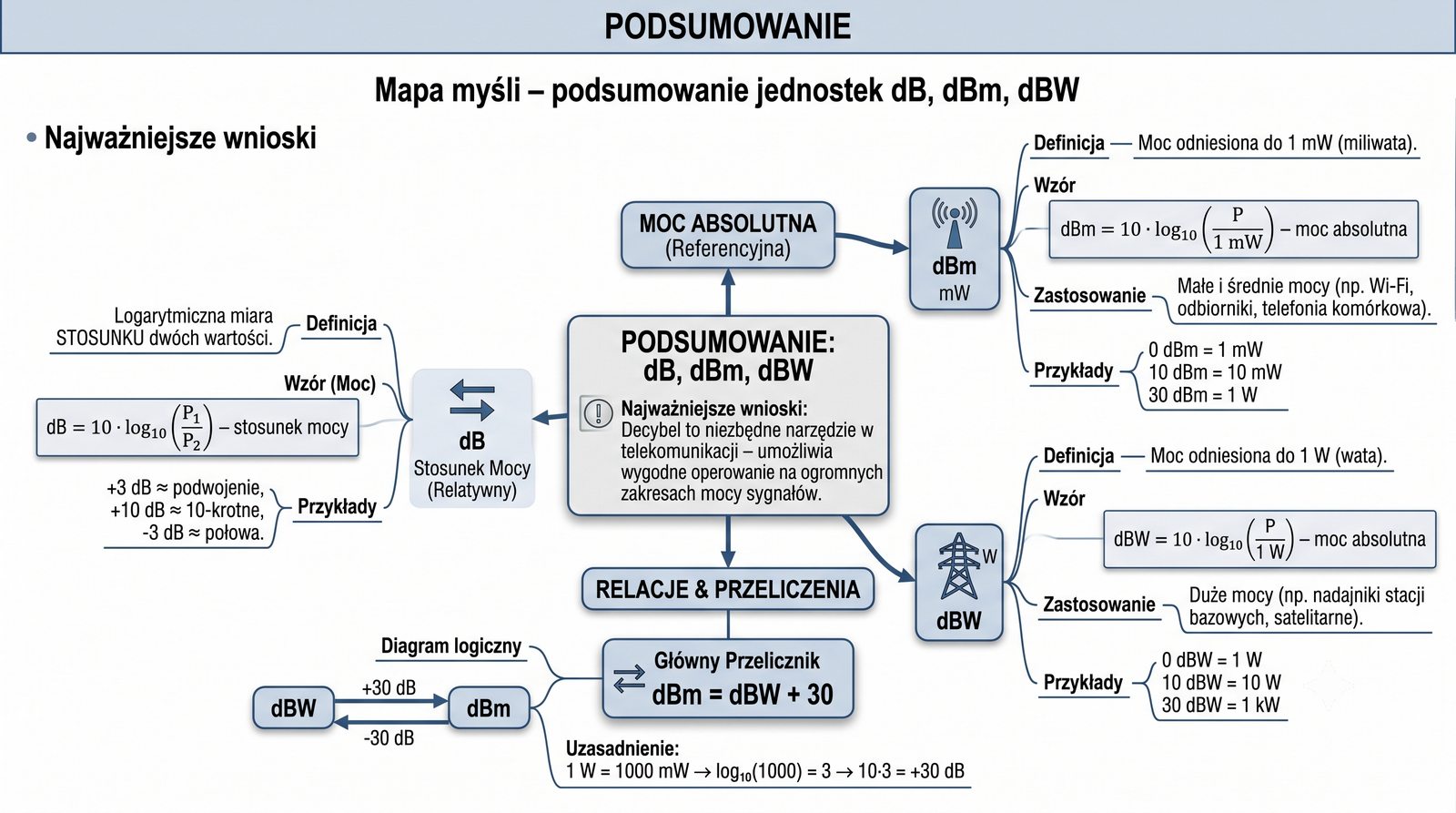

Podsumowanie prezentacji o decybelach: decybel jest fundamentalnym narzedziem w telekomunikacji, umozliwiajacym wygodne operowanie na ogromnych zakresach mocy sygnalow – od femtowatow w odbiornikach GPS po megawaty w nadajnikach radiowych. Kluczowe definicje: dB = 10 * log10(P1/P2) – stosunek mocy, dBm = 10 * log10(P / 1 mW) – moc absolutna (male i srednie), dBW = 10 * log10(P / 1 W) – moc absolutna (duze). Przelicznik: dBm = dBW + 30. Wartosci warte zapamietania: 3 dB = 2x, 10 dB = 10x. Skala logarytmiczna zamienia mnozenie na dodawanie, co znacznie upraszcza obliczenia.

Bilans mocy w laczu (link budget) to dodawanie i odejmowanie dB – wszystkich wzmocnien i tlumien w torze transmisyjnym. Dodatni margines mocy oznacza niezawodne lacze. Znajomosc decybeli jest niezbedna przy projektowaniu i optymalizacji sieci Wi-Fi, systemow komorkowych, laczy swiatlowodowych i radiowych, a takze w pomiarach i diagnostyce. Kolejne moduly kursu beda rozwijac te zagadnienia, wprowadzajac pojecia pasma przenoszenia, modulacji, szumow i pojemnosci kanalu. Decybele pozostana jezykiem, w ktorym opisywane i projektowane beda wszystkie systemy telekomunikacyjne. Zaleca sie samodzielne rozwiazywanie zadan i korzystanie z kalkulatora decybelowego w celu wyrobienia intuicji.

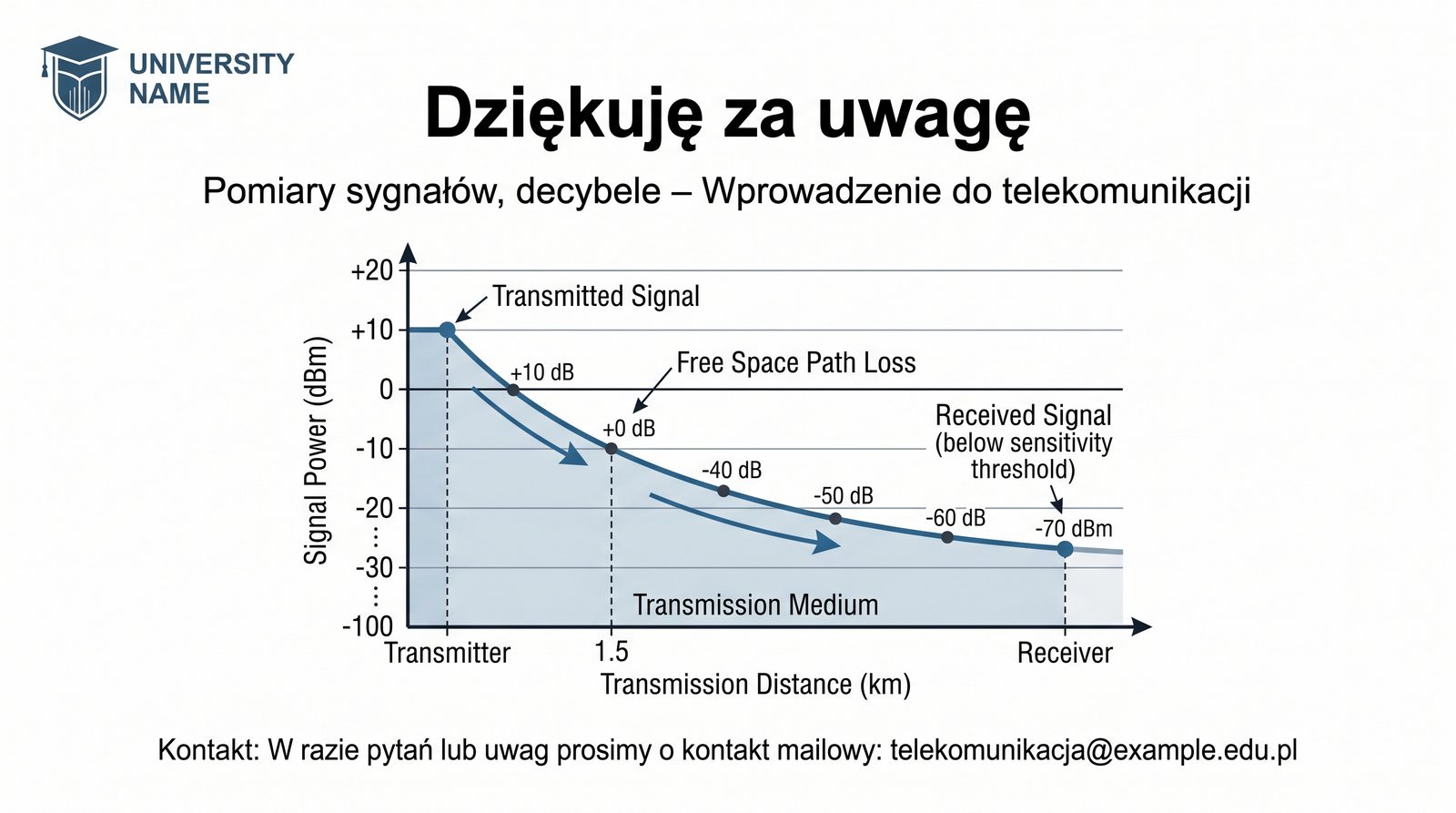

Slajd koncowy zamyka modul poswiecony decybelom i pomiarom sygnalow w telekomunikacji. Material obejmowal skale logarytmiczna, definicje dB, dBm, dBW, dBi, dBd, dBc oraz praktyczne obliczenia bilansu mocy lacza. Wiedza zdobyta podczas tego wykładu stanowi fundament dla dalszych modulow kursu – modulacji, widma, multipleksacji, pasma, digitalizacji i kodowania. Zrozumienie decybeli jest kluczowe dla kazdego inzyniera telekomunikacji, niezaleznie od specjalizacji.

Autorzy kursu zachecaja do samodzielnego pogłębiania wiedzy poprzez rozwiazywanie zadan obliczeniowych i korzystanie z dodatkowych materialow (ksiazki: "Telecommunications Demystified", "RF Engineering for Wireless Networks", normy IEEE i ETSI). W razie pytan lub watpliwosci prosze o kontakt mailowy: telekomunikacja@example.edu.pl. Kolejna prezentacja poswiecona bedzie modulacji sygnalow – jednej z najwazniejszych koncepcji w telekomunikacji, ktora umozliwia efektywne przesylanie informacji w kanale transmisyjnym. Zycze owocnej nauki i satysfakcji z odkrywania tajnikow wspolczesnej telekomunikacji.
